鈦合金具有抗拉強度高(686MPa~1176MPa)、密度小(約4.5g/cm³)[1]、高低溫性能優異、耐腐蝕性強[2-3]等特點，在航空航天、軍事工業和生物醫學等領域應用廣泛[4]。鈦合金組織是由α相和β相組成的，典型的組織形態可分為四類：等軸組織、魏氏組織、網籃組織以及雙態組織[5]。顯微組織形態對鈦合金宏觀力學性能與變形行為有著顯著的影響[6]：等軸組織具有較高的強度、良好的塑性以及疲勞性能，綜合性能較好[7]；魏氏組織強度較高、斷裂韌性及抗裂紋擴展能力較好，但是塑性、熱穩定性較差[8]；網籃組織具有較高的蠕變強度和斷裂韌性等優點，但塑性較差[9]；雙態組織可以認為是等軸組織與魏氏組織在一定程度上的結合，同時具有上述兩種組織的特點，綜合力學性能較好，具有較高的疲勞強度和塑性，但高溫穩定性以及斷裂韌性較差[10-11]。目前廣泛使用的軋制鈦合金板材主要是等軸組織[12]。拉拔工藝制造的鈦合金絲材除等軸組織外還具有細小的網籃狀顯微組織[13]。除了組織狀態外，殘余應力狀態也會對材料性能產生很大影響，比如冷拔態絲材在加工過程中往往會產生殘余應力，進而影響其力學性能[14]。鈦合金絲材和其他鈦合金材料一樣性能優異、應用廣泛[15]，但目前國內對于絲材的力學性能少有報道。因此，本試驗對冷拔態以及退火態TC4鈦合金絲材進行拉伸試驗，并比較分析不同狀態TC4鈦合金絲材的力學性能及變形行為。

1、試驗材料、設備及方法

1.1試驗材料

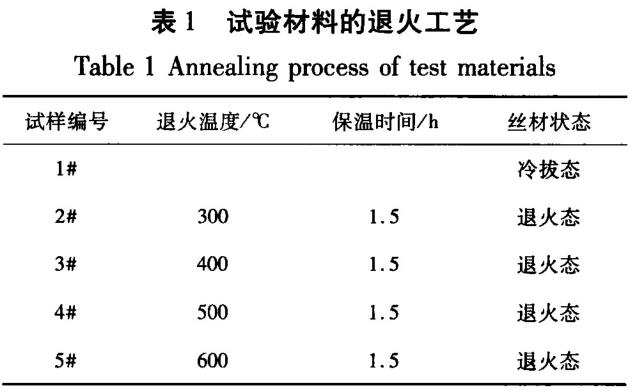

試驗原料為直徑為2mm的冷拔態TC4鈦合金絲材。冷拔態TC4鈦合金絲材中可能存在殘余應力，會影響其力學性能，據此對絲材開展了不同溫度(保溫1.5h)去應力退火處理，工藝參數如表1所示。

1.2試驗設備及試驗方法

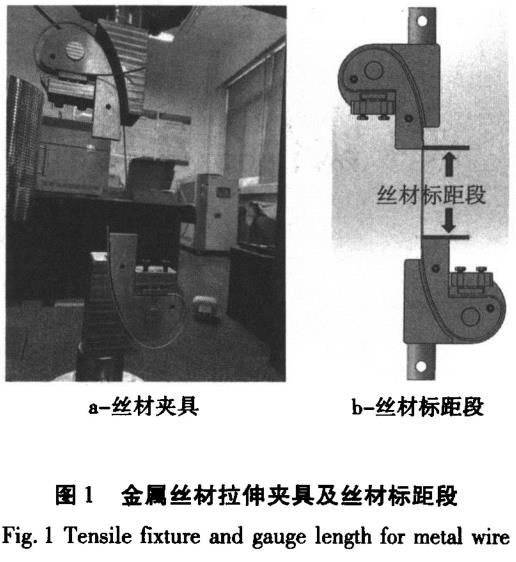

TC4鈦合金絲材的退火使用真空氣氛管式電阻爐，冷卻方式為空冷。室溫拉伸試驗在Instron5980萬能材料試驗機上進行，使用標距段為50mm的引伸計測量變形。拉伸夾具采用金屬絲材專用夾具，如圖1a所示。拉伸應變速率為5×10^-4～s^-1，絲材標距段為100mm，如圖1b所示。使用Sigma-300掃描電子顯微鏡觀察斷口形貌。

2、結果與分析

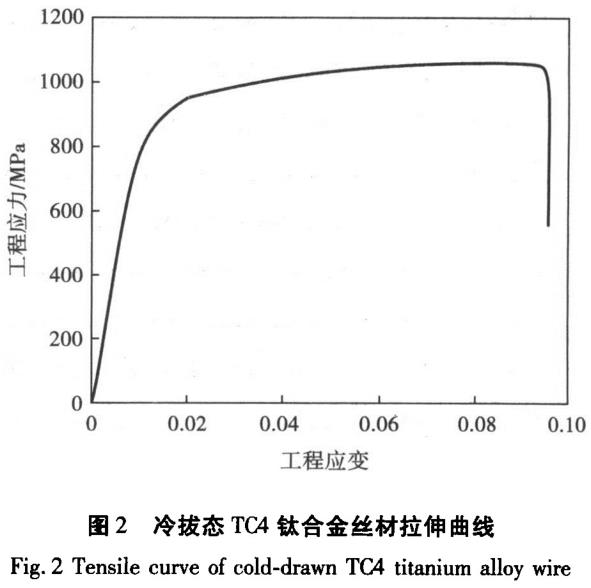

2.1冷拔態TC4鈦合金絲材拉伸曲線 冷拔態TC4鈦合金絲材(1#試樣)的拉伸變形應力一應變曲線如圖2所示。結果表明，TC4鈦合金絲材在拉伸變形過程中呈現連續屈服特征，無明顯的“屈服降”現象；彈性模量為91.1GPa，屈服強度為865.4MPa，抗拉強度達到了1060.1MPa，伸長率為9.5％。

2.2退火溫度對TC4鈦合金絲材拉伸力學性能的影響

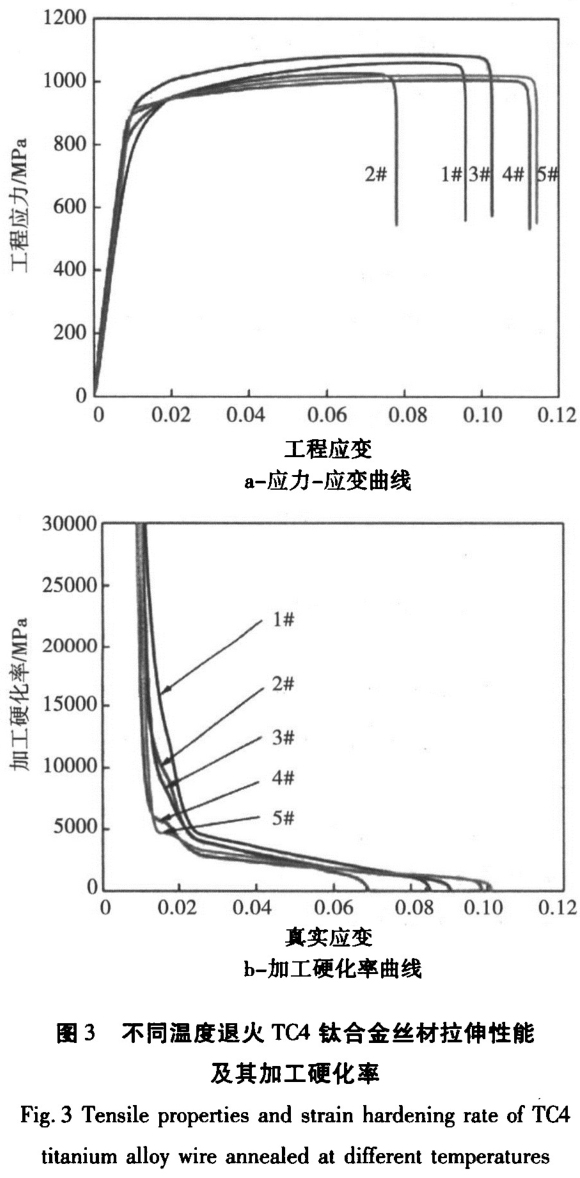

TC4鈦合金絲材的工程應力應變曲線如圖3a所示。從圖3a可以看出，不同溫度退火的TC4鈦合金絲材在拉伸變形過程中均呈現連續屈服特征，無明顯的“屈服降”現象。由圖3b進一步分析可得，隨退火溫度升高，加工硬化率初期下降速度增快，但逐漸出現加工硬化率下降速度減緩的現象，如圖3b中2#試樣和3#試樣拉伸曲線所示；隨著退火溫度進一步升高，加工硬化率由連續下降轉變?yōu)榕_階式下降，其下降趨勢變緩，如圖3b中4#試樣和5#試樣拉伸曲線所示。這也可能是4樣試樣和5#試樣擁有較高伸長率(如表2所示)的原因。當退火溫度為600℃(5#試樣)時，TC4鈦合金絲材擁有最好的塑性，伸長率為11.3％。

2.3斷口觀察與分析

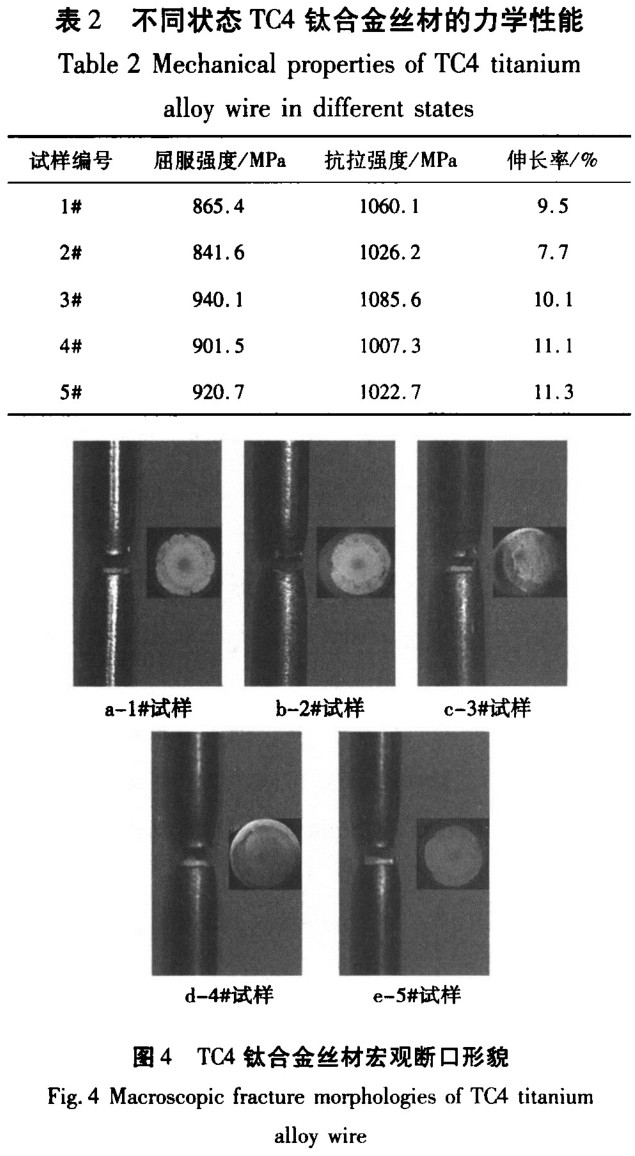

TC4鈦合金絲材拉伸斷口宏觀形貌如圖4所示。從圖4可以看出，TC4鈦合金絲材在拉伸過程中均出現了頸縮現象，均為韌性斷裂。但由于其頸縮現象并不明顯，斷面收縮率不高，所以TC4鈦合金絲材的塑性較差，與圖3所示的拉伸曲線相符。

不同狀態的TC4鈦合金絲材的斷裂方式類似，因此選取400℃退火的TC4鈦合金絲材(3#試樣)作為代表，使用掃描電子顯微鏡進一步觀察其微觀斷口形貌，結果如圖5所示。該拉伸斷口存在明顯韌窩，韌性斷裂微觀特征明顯。如圖5b所示，該區域主要存在圓形等軸韌窩，分布較為均勻，但韌窩較小且淺，所以塑性較差。除此之外，還觀察到一些孔洞，如圖5c中箭頭所示?？锥纯赡苁怯捎赥C4鈦合金絲材拉伸變形過程中變形部分和非變形部分發生相對運動產生凹陷所導致的。這些孔洞的存在容易引起應力集中，使周圍形成剪切帶并形成裂紋，這也是該絲材塑性較差的原因之一。

3、結論

1)冷拔態TC4鈦合金絲材的拉伸應力應變曲線呈現連續屈服特征，無明顯的“屈服降”現象，屈服強度為865.4MPa，抗拉強度為1060.1MPa，伸長率為9.5％。

2)隨退火溫度升高。TC4鈦合金絲材的加工硬化率由連續下降轉變?yōu)榕_階式下降，其下降趨勢變緩。

3)退火溫度為400℃時，TC4鈦合金絲材的抗拉強度最高，為l085.6MPa；退火溫度為600℃時，TC4鈦合金絲材的加工硬化能力最強，塑性最好，其伸長率為11.3％。

參考文獻：

[1]邵娟.鈦合金及其應用研究進展[J].稀有金屬與硬質合金，2007，35(4)：61—65.

[2]李雷，樊亞軍，王海，等.手機結構件用Ti石A14V合金絲材硬度穩定性研究[J].鈦工業進展，2014，31(5)：28—31.

[3]趙永慶，葛鵬，辛社偉.近五年鈦合金材料研發進展[J].中國材料進展，2020，39(7)：527—534.

[4]訾群.鈦合金研究新進展及應用現狀[J].鈦工業進展，2008，25(2)：23—27.

[5]Titaniumandtitaniumalloys：fundamentalsaIldapplications[M].NewYork：JohnwiIey&Sons，2003：1-35.

[6]LUTJERINGG.Propeny optimizationthmughmicmstlllcturalcontrolin titaIliumandaluminumaUoys[J]. MaterialsScience&En百neeringA，1999，263(2)：117—126.

[7]羅明浪.TAl9鈦合金組織界面結構演變及對力學性能影響規律研究[D].貴州：貴州大學，2021.

[8]LUNTD，XUX，BUSOLOT，eta1. Quantificationofstrainlocalization in abimodaltwo—phasetitaniumalloy [J].scriptaMaterialia，2018，145：45—49. [9]謝 鑫.TC21鈦合金網籃組織調控及其拉伸性能的定量關系研究[D].南昌：南昌航空大學，2020.

[10]孫新軍.鈦合金片層組織的等軸化規律及超細晶鈦合金超塑性的研究[D].北京：清華大學，1999.

[11]王清瑞，沙愛學，黃利軍，等.顯微組織類型對TC4鈦合金絲材性能的影響[J].鈦工業進展，2022，39 (4)：12—15.

[12]同曉樂，張明玉，于成泉，等.不同軋制厚度TC4鈦合金板材的組織與性能[J].鍛壓技術，2022，47 (6)：153一159.

[13]侯峰起，胡彬，孫小平，等.顯微組織對Tcl6鈦合金棒絲材冷鐓成形性能的影響[J].鈦工業進展， 2017，34(5)：18—21.

[14]PHEUPPEAUA，POMMIERS，TSAKAL氣KOS T，et a1.Colddrawn steelwires—processing，residual stressesandductility—paIt I：metallographyand6niteelementanalyse8[J]. Fatigue＆FractureofEngi— neeringMaterials&Stmctures，2006，29.

[15]洪權，戚運蓮，趙永慶，等.鈦合金絲材加工工藝的新進展[J].鈦工業進展，2003，20(2)：1—4.
