1、引言

鈦合金具有比強度高、重量輕、耐腐蝕、導熱率小、彈性模量小、非磁性及線膨脹系數小等特性，是再生冷卻結構推力室噴管的理想材料[1]。相同量級發動機若采用鈦合金噴管可以減輕重量，大幅提高發動機的推質比，使液體火箭發動機的綜合水平得以提升，有效提高運載火箭發動機的運載能力[2]。

現役液體火箭發動機推力室擴張段內外壁多采用不銹鋼材料，不銹鋼雖具有良好的塑性和切削性能，但相較于低密度且高強度的鈦合金，在液體火箭發動機擴張段上的應用劣勢較為明顯，推質比大打折扣，對發動機性能提升有較大的制約。

隨著我國制造生產水平和工藝技術的穩步提升，已經在某大型液體火箭發動機推力室擴張段上應用了鈦合金材料。雖然鈦合金材料具有獨特的優勢，但其加工工藝難度大，不僅在鈑金熱成型工藝中較不銹鋼的成型精度差，而且切削加工性較低，主要體現在：鈦合金導熱性能差，切削過程產生的切削熱聚集在工件與刀具的接觸區域，刀具磨損快，非特制切削液不能發揮良好的冷卻效果；鈦合金在溫度600℃以上時硬度顯著上升，加速刀具磨損；鈦合金塑性低，彈性變形大，加工過程中已加工表面與刀具后刀面的接觸面積增大，降低切削性能[3]。

液體火箭發動機推力室擴張段內外壁均屬鈦合金大型薄壁結構件，針對其難加工特性，通過專用刀具開發、程序優化和參數優化等技術手段，經大量的切削試驗驗證研制出適用于鈦合金大型薄壁件的工藝技術方案，使加工效率獲得顯著提升。

2、零件加工技術難點

2.1零件結構特點

某型液體火箭發動機推力室擴張段內壁（簡稱內壁）小端直徑約1000mm，大端直徑約1800mm，大小端端面距離約1300mm，壁厚4mm，徑厚比250～450，且內壁銑槽后槽底剩余壁厚最小為0.6mm，徑厚比高達3000，屬于典型的大型薄壁件。內壁由鈦合金鈑金件拼焊脹型而成，脹型過程中，內壁壁厚經歷剪切—拉伸復合運動，是多因素綜合作用下的彈塑性變形過程，由于母線為非線性曲線，內壁不同部位的壁厚變化量不同。

鈦合金材料彈性模量小、常溫下塑性差、各向異性系數大、成型后回彈大且冷成型極易開裂，導致內壁的鈑金成型難度極大，需采用熱成型模式，而熱成型對零件的形狀、表面質量和尺寸精度影響很大，在大尺寸薄壁曲母線鈦合金內壁中表現更為明顯。在整個熱成型過程中，成型溫度區間、間隙選擇、進給率和主軸轉速等因素對產品精度控制有很大影響，造成其表面輪廓度差，與設計理論型面偏差較大，所設計的工裝無法與其平穩緊密貼合，尤其在大端軸向400mm范圍內存在大面積未貼合現象。

工件需加工近300條縱向均布直槽，倘若刀具壽命不穩定，頻繁換刀將占用大量生產時間。

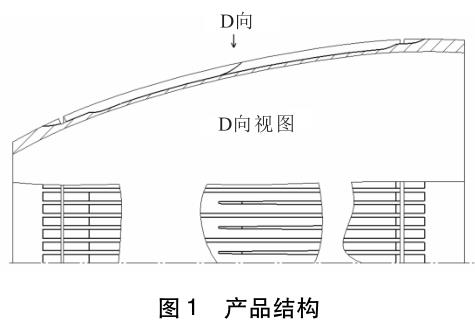

在加工過程中，拼焊、脹型時形成的應力會緩慢釋放，工件局部產生變形，容易造成產品幾何尺寸超差；另一方面，工件表面均布近300條槽，壁厚由4mm減薄到0.6mm，金屬去除量大，這一過程會同時出現應力的產生與釋放，同樣會促使產品變形，造成工件與工裝局部不貼合。圖1為產品結構示意圖。

2.2加工技術難點

鈦合金材料固有的特性決定了其切削性能差，鈦合金大型薄壁件不僅具備鈦合金材料難切削的特點，而且銑槽毛坯鈑金件的剛性差，更加劇了銑槽加工難度。與其他碳鋼相比，鈦合金與刀具材料件的摩擦系數更大，而切屑變形系數遠小于其他材料，切屑與前刀面的摩擦速度大，接觸界面溫度高，刀具更易磨損[4]。鈦合金在高溫下化學活性高，能與空氣中的氫、氧、氮發生化學作用形成脆性層，降低材料塑性，并使切屑與前刀面的接觸長度減小，加劇刀具磨損。

由于鈦合金大型薄壁件成型難度大且型面精度差，內壁與工裝胎具不貼合，刀具切削加工過程中抗振性差，刀具磨損嚴重，難以保證槽深和筋寬等技術指標，產品報廢率高。

該型號內壁結構尺寸遠大于現有銑槽件，由于現有銑槽設備的裝夾空間、承重能力和采樣軟件處理能力不足，對于大型薄壁件的裝夾存在困難。

鈦合金銑槽時存在刀具磨損嚴重和報廢頻繁等問題，加工一件產品因崩刃、斷齒等原因會報廢高速鋼銑刀約100片，高速鋼刀具加工鈦合金的適用性低。雖然硬質合金刀具比高速鋼刀具更適合銑削鈦合金，但由于冷卻不足，單件內壁需消耗硬質合金銑刀約30多片，耗費刀具價值約10萬元。為充分冷卻需使用大流量乳化液澆注（流量＞5Ｌ/min），造成冷卻液大量耗費且污染環境。

由于頻繁換刀及返修刀具損壞造成尺寸超差，銑槽效率低，加工1件鈦合金產品用時約480ｈ，而同樣結構尺寸的不銹鋼產品僅需160ｈ。

以上技術難點導致鈦合金薄壁件噴管銑槽加工存在質量差、物耗能耗高、清潔程度低、加工效率低以及生產周期長等問題，改進鈦合金薄壁件銑槽工藝技術改革方案勢在必行。

3、解決方案

為解決鈦合金薄壁件內壁的銑槽加工難點，本文通過專用刀具、切削參數和加工方法三個方面對其進行工藝研究。

3.1刀具方案

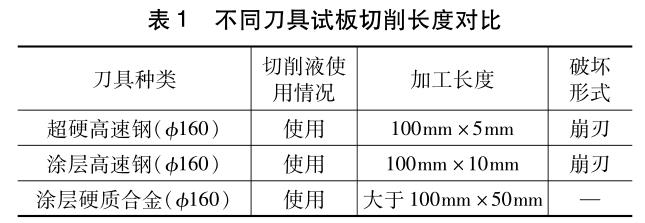

分別采用現有的超硬高速鋼鋸片銑刀、涂層高速鋼鋸片銑刀和涂層硬質合金鋸片銑刀進行加工實驗，每種鋸片銑刀采用相同的切削參數，對鈦合金試板進行銑削加工，實際切削長度如表1所示。

通過鈦合金試板銑削實驗對比，在試板貼和良好的情況下，涂層硬質合金片銑刀的耐用性和耐磨性均遠好于高速鋼片銑刀。

通過對試板的加工，初步掌握了鈦合金片銑刀的切削轉速、切削深度及進給量的選用范圍。

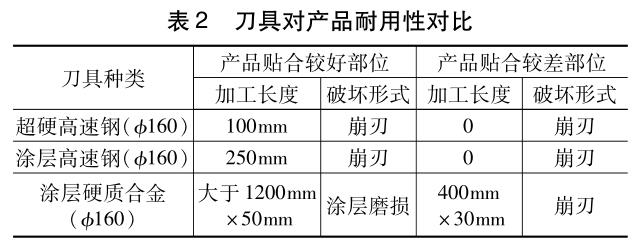

考慮到實際產品的加工長度和貼合情況遠比試板的裝夾情況差，且大端存在軸向400mm范圍內與胎具不貼合的情況，使用三組刀具在最佳轉速和切削深度的情況下對產品進行試加工，加工情況如表2所示。

通過實驗對比得知，在產品貼合較差的部位，由于切削過程中產生的振動很大，容易對刀具造成結構性破壞，導致刀具的使用壽命大幅下降。

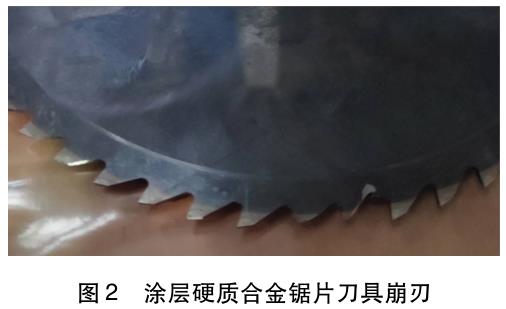

涂層硬質合金片銑刀的失效形式也由涂層磨損變成了崩刃，如圖2所示。

具崩刃不僅極易造成產品扎刀，而且大幅降低了整體式硬質合金片銑刀的耐用性。在降低產品質量的同時，提高了加工成本，因此需要針對產品特點對加工參數和加工方法進行優化。

3.2加工方法與參數優化

3.2.1加工技術

火箭發動機擴張段內壁再生冷卻通道銑削加工技術依托數字化激光仿形直槽銑槽機加工[5]，具有如下特點：①以銑槽處外表面作為母線基準，采用激光微位移傳感器對每條槽對應的外表面進行掃描采樣，消除了采樣位置與銑槽位置不一致帶來的槽深誤差；②對于要求剩余等壁厚的銑槽件，不僅外表面母線采用精確的激光采樣技術，而且以工件的實際原始壁厚為依據建立工件壁厚數據庫，通過軟件獲取槽底軌跡，精確控制槽底剩余壁厚；③該技術不僅能加工等槽深和等剩余壁厚的槽，而且能在同一條槽上完成指定槽深加工，將原來多道工序合并為一道工序，提高加工質量的同時提升了加工效率。

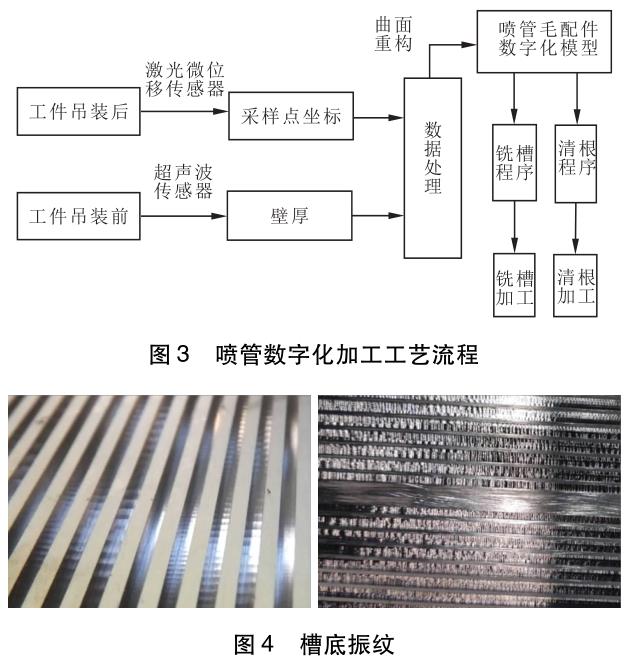

噴管數字化加工工藝流程見圖3。

3.2.2加工方法

試加工時，在貼胎較差部位出現刀具壽命大幅降低的情況，同時刀具磨損導致銑槽槽底因振動產生振紋（見圖4）。由于產品不貼胎，導致鈦合金薄壁固定性差，鈦合金材料的切削回彈現象被成倍放大，在按相同切削深度的數控程序加工情況下，產品貼胎較差部位比貼合良好部位最終槽深要淺0.3～0.5mm，嚴重超出設計范圍。

 解決上述問題，針對激光采樣仿形得到的型面結合產品的實際貼合狀態，采用分區域處理。通過調整進給速度和槽深回彈補償分區域?qū)Ω鞣N貼合狀態進行獨立設計加工參數，保證銑槽光潔度和槽深尺寸滿足設計要求。

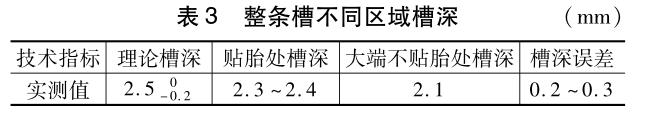

鈦合金的彈性模量僅有鋼的一半且屈強比大，在切削加工時鈦合金零件容易產生較大變形。擴張段ＩＩ段內壁大端超過250mm范圍內不貼胎，銑槽時出現讓刀現象，每條槽的槽深不一致（見表3），大端不貼胎處的槽深較貼胎處淺0.2～0.3mm，主輔兩個銑頭加工區域的槽深誤差和貼胎情況不一致。針對上述情況，采取下列措施來解決槽深超差問題。

（1）主輔側分別單頭加工。

（2）軸向分段銑槽，分別控制槽深。

檢測每條槽的槽深，標注槽深超差區域。

經過分析、辨別、比對，不貼胎區域的槽深與貼胎區域槽深差別較大，將是否貼胎作為分段加工的界限。每條槽在整個槽長范圍內整體采樣，在進行加工程序處理時設置不同的槽長，軸向分兩段加工。距大端250mm作為分段界限，先加工貼胎情況較好區域，距大端250mm開始至小端銑槽結束，此區域貼胎較好，采用原來的加工參數，連續加工數十條，具體條數根據周向圓跳動決定。大端開始至距大端250mm處作為第二段銑槽區域，為了保證兩端能夠很好地對接，銑槽位置超出250mm。

（3）兩端分別采用不同的加工參數。

靠小端區域貼胎情況好，無讓刀現象，大端區域不貼胎且剛性差，銑槽時存在讓刀現象，在銑槽深度設置時注意監控槽深。

主軸轉速為96r/min，進給量為44～66mm/min。

（4）采用高速鋼銑刀加工貼胎好的區域，剩下的不貼胎區域留給硬質合金銑刀加工。雖然采用分段加工，但是大端不貼胎區域依然斷刀頻繁，銑槽較難。為了加快研制進度，采用高速鋼銑刀暫時加工貼胎良好的區域，貼胎不好的大端采用硬質合金銑刀銑槽。

鈦合金薄壁件與胎具的貼合間隙為0.1～3mm，通過分區域加工技術，不僅保證了在該貼合狀態下的最快加工速度、加工效率和刀具耐用度，大幅降低了加工成本，而且可以通過對該區域的銑槽深度進行參數補償，保證產品整體槽深的一致性。

3.2.3參數優化

鈦合金對變形速度敏感，應在低速條件下進行加工。鈦合金彈性模量低、回彈大、易變形以及彈性模量低，已加工表面容易產生較大回彈，而且薄壁零件的回彈更為嚴重，會引起零件在機加工過程中刀具偏離，難以保證產品精度。

需要進行鈦合金銑槽加工參數的研究（主軸轉速、吃刀深度和切削速度等），解決鈦合金回彈帶來的加工精度下降。

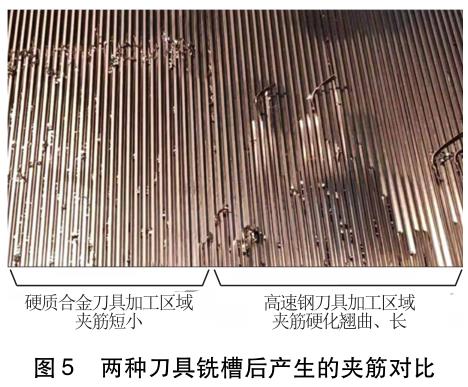

經試驗驗證，硬質合金銑刀最佳切削參數為進給量0.015mm／ｚ，刀具直徑φ154mm～φ160mm，齒數Ｚ＝32，主軸轉速Ｓ＝180ｒ/min，進給速度選擇Ｆ＝９0mm/min。每齒進給量＝Ｆ／（Ｓ×Ｚ）＝９0／（180×32）＝0.0156mm。 不貼胎處選擇主軸轉速Ｓ＝９0ｒ/min，進給速度選擇Ｆ＝44～66mm/min最佳。 優化前后的加工工件對比如圖5所示。

結語

本文解決了某型液體火箭發動機推力室擴張段內壁的鈦合金銑槽難題。該技術不僅大幅縮短了加工周期，節省了加工成本，極大提升了液體火箭發動機的整體性能，具有良好的經濟效益和社會效益。

通過對專用刀具開發、切削參數優化和加工方法提升三個方面的研究，得出以下結論。

（1）鈦合金材料大型薄壁件銑槽刀具優先采用硬質合金材料的鋸片銑刀，無論是刀具耐用度、加工效率、銑槽質量還是加工用的高速鋼鋸片刀具都比硬質合金鋸片刀具更差。

（2）大型薄壁件剛性差，銑槽夾具的設計很關鍵，適當?shù)奶ゾ哐b夾可以解決整體加工系統剛性差的問題。

（3）鈦合金材料大型薄壁件的貼胎程度對銑槽槽深有明顯影響，可以采用分片加工的工藝方法解決不貼胎造成的讓刀問題。

（4）鈦合金材料大型薄壁件的貼胎程度對刀具耐用度以及產品表面質量有較大影響，后續要著力解決鈦合金材料大型薄壁件的成型問題，確保與胎具貼合。

（5）采用數字化仿形銑槽技術可以解決大型薄壁件輪廓度差的問題。

參考文獻

[1]呂嗣孝，周洪，崔建坤.鈦合金材料切削加工參數優化和實驗研究[Ｊ].機械工程師，2022（1）：154－156.

[2]譚永華.中國重型運載火箭動力系統研究[Ｊ].火箭推進，2011，3７（1）：1－6.

[3]朱衛華，王宗園，任軍學，等.ＴＣ4鈦合金薄壁件銑削殘余應力變形研究[Ｊ].組合機床與自動化加工技術，2020（12）：７0－７2，７９.

[4]閆凱強，黃曉斌，張仕杰，等.面銑刀銑削鈦合金時切削參數對切削力影響規律的仿真[Ｊ].工具技術，2022，56（4）：80－83.

[5]盧杰持，胡力耘，楊金奎，等.火箭大噴管數控仿形銑槽控制系統[Ｊ].大連理工大學學報，1９９8，38（3）：2９6－2９９.

第一作者／通信作者：劉林，碩士，高級工程師，西安航天發動機有限公司，７10100西安市

ＦｉｒｓｔＡｕｔｈｏｒ／ＣｏｒｒｅｓｐｏｎｄｉｎｇＡｕｔｈｏｒ：ＬｉｕＬｉｎ，Ｍａｓｔｅｒ，ＳｅｎｉｏｒＥｎｇｉｎｅｅｒ，Ｘｉ′ａｎＳｐａｃｅＥｎｇｉｎｅＣｏｍｐａｎｙＬｉｍｉｔｅｄ，Ｘｉ′ａｎ７10100，Ｃｈｉｎａ
