引言

鈦合金可分為α型、β型和α＋β型［1］。與其他兩種類型的合金相比，α＋β型鈦合金的性能更好，在航空航天等領域應用廣泛［2-3］。TC11鈦合金的名義成分（質量分?jǐn)?shù)）為Ti-Al（5.8~7.0）-Mo（2.8～3.8）-Zr（0.8~2.0）-Si（0.2~0.35），是典型的α＋β型鈦合金［4］，其鋁當量高達7.8。TC11鈦合金的熱加工性能良好，熱強性好、室溫強度高，被用于制作航空發動機的鼓筒、葉片和壓氣機盤等關鍵零件［5-6］。

熱處理可強化鈦合金，通過改變鈦合金的顯微組織來改變力學性能。鈦合金的熱處理工藝包括退火、固溶處理和時效等，退火是最常用的熱處理工藝包括再結晶退火等［7-9］。本文對TC11鈦合金進行了不同溫度的退火處理，可為正確制定鈦合金的熱處理工藝提供理論依據。

1、試驗材料和方法

試驗材料為直徑140mm的TC11鈦合金棒材。

采用Ａｖｉｏ500電感耦合等離子體發射光譜儀測定的化學成分（質量分?jǐn)?shù)，％）為6.65Al、3.13Mo、1.54Zr、0.302Si、0.204Ｏ和0.195Fe。

根據已測定的相變溫度997℃，確定退火溫度分別為940℃、960℃、980℃和1000℃，保溫5ｈ空冷，退火溫度處于兩相區和單相區。加熱設備為Ｈｂ-2Ｘ箱式電阻爐。退火后對合金進行金相檢驗和按ＧＢ／Ｔ228.1—2010《金屬材料－拉伸試驗第1部分：室溫試驗方法》進行室溫拉伸試驗。采用ＺＥＩＳＳＳｕｐｒａ掃描電子顯微鏡檢驗拉伸斷口的微觀形貌。

2、結果和分析

2.1　顯微組織

圖1為經不同退火溫度后TC11鈦合金的顯微組織。圖1表明，退火溫度明顯影響合金的顯微組織。940℃退火的合金組織主要由初生α相（位置Ａ）和β轉變組織（位置Ｂ）構成，有大量細小針狀α相均勻分布在β轉變組織中；初生α相的形貌不同，主要呈粗大的棒狀，并有少量塊狀。960℃退火的合金，組織中初生α相減少，而β轉變組織增多。980℃退火的合金，組織中初生α相明顯減少，主要呈細小條狀，還有少量等軸狀。1000℃退火的合金，組織中初生α相完全消失，有粗大的β相，析出了更多的細小針狀α相，組織類型為細片狀β轉變組織。以上結果說明，隨著退火溫度的升高，合金組織最明顯的變化為初生α相減少甚至消失，析出的針狀α相增多，組織類型從雙態轉變?yōu)榧?xì)片狀β轉變組織。

退火加熱時，合金中α相晶格結構會發生變化，從密排六方結構轉變?yōu)轶w心立方結構（β相）［10］。隨著退火溫度的繼續升高，更多的α相發生轉變，即導致α相減少、β相增多。在相變溫度以上加熱時，α相全部轉變?yōu)棣孪啵孰S著退火溫度的升高，α相減少并消失。在退火后的冷卻過程中，合金中的β相轉變?yōu)棣料?。在冷卻過程中，β相轉變形成的α相來不及長大，最終在晶界或β相內形成排列有序的細小針狀α相。在單相區溫度（1000℃）退火后合金中形成粗大β相主要是因?yàn)榫ЯｉL大的動力學過程被激活，晶界遷移加快，導致晶粒長大［11］。

2.2　拉伸性能

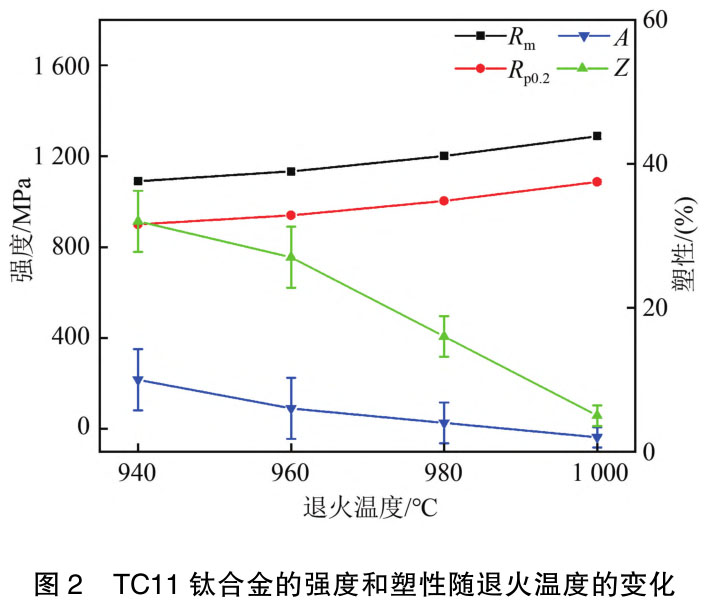

圖2為不同溫度退火的TC11鈦合金的拉伸性能。圖2表明，隨著退火溫度的升高，合金的強度提高，抗拉強度從1090MPa提高至1288MPa，屈服強度從900MPa提高至1087MPa，但塑性降低，斷后伸長率從10％降低到了2％，斷面收縮率從32％降低到了5％。

在室溫拉伸試驗過程中，試樣變形的均勻性、滑移帶間距及變形程度均受初生α相的數量和尺寸的影響，初生α相的晶體取向無序，具有較高的滑移面密度和多方向滑移，可以同時激活多個滑移系［10］，因而能有效降低局部應力集中，減緩晶體的損傷和斷裂，初生α相越多，合金的塑性越好。由圖1可知，隨著退火溫度的升高，合金中初生α相減少并消失，故合金塑性降低。

除初生α相外，隨著退火溫度的升高，合金中細小針狀α相增多，導致合金中形成大量的相界面，能阻礙位錯和晶界移動，提高強度。相界面能吸收和減小應力，提高合金的強度。合金中初生α相對合金的塑性有利，而針狀α相則對合金的強度有利。

2.3　拉伸斷口形貌

圖3為不同溫度退火的TC11鈦合金拉伸斷口的微觀形貌。圖3表明，在兩相區溫度退火的合金拉伸斷口有大量韌窩（位置Ｃ），且隨著退火溫度的升高，斷口的撕裂棱越來越明顯（位置Ｄ）且數量增多。在單相區溫度退火的合金，斷口發生明顯變化，呈明顯的巖石狀，僅有很少量的淺韌窩。

韌窩數量越多，表示合金的塑性越好，韌窩的形成表明是塑性變形，說明合金在拉伸過程中發生了塑性變形而不是脆性斷裂。此外，韌窩能吸收和分散應力，減輕應力集中，從而延緩合金斷裂，不會發生立刻斷裂［12］。因此TC11合金在兩相區溫度退火后的塑性較在單相區溫度退火的好，這與圖2結果相吻合。

撕裂棱是合金在斷裂過程中形成的，其數量增多表示合金的強度提高。

3、結論

（1）經不同溫度退火的TC11鈦合金的顯微組織不同。隨著退火溫度的升高，合金中初生α相減少甚至消失，而析出的針狀α相增多，合金從雙態組織轉變?yōu)榧?xì)片狀β轉變組織。

（2）隨著退火溫度的升高，合金抗拉強度從1090MPa提高至1288MPa，屈服強度從900MPa提高至1087MPa，斷后伸長率從10％降低至2％，斷面收縮率從32％降低至5％。

（3）在兩相區溫度退火的合金，拉伸斷口以韌窩為主，隨著退火溫度的升高，斷口中撕裂棱增多；在單相區溫度退火的合金拉伸斷口主要呈巖石狀，僅有少量韌窩。

參考文獻

[1]王安東，相志磊，周宗熠，等.高強β鈦合金的研究現狀與展望［Ｊ］.鋼鐵釩鈦，2023，44（6）：46-57.

[2]張曉園，劉向宏，杜予晅，等.TC25Ｇ鈦合金高溫變形組織演變及強塑性研究［Ｊ］.稀有金屬材料與工程，2023，52（12）：4227-4237.

[3]肖浩，孫楊，范娟娟，等.β鈦合金熱處理工藝研究進展［Ｊ］.金屬熱處理，2023，48（11）：258-265.

[4]彭文雅，吳學深，趙春玲，等.中溫高強TC11和TC19鈦合金鍛件組織與性能研究［Ｊ］.鈦工業進展，2023，40（6）：10-15.

[5]呂學春，趙文革，袁明榮，等.TC11鈦合金熱變形行為及微觀組織演變［Ｊ］.金屬熱處理，2023，48（5）：279-282.

[6]吳澤剛，侯永峰，苗清，等.TC11鈦合金整體葉輪銑削加工表面完整性研究［Ｊ］.中國機械工程，2023，34（23）：2862-2872.

[7]王曉亮，楊卿衛，李宇露，等.不同退火組織對TC11鈦合金動態沖擊性能的影響［Ｊ］.材料熱處理學報，2023，44（11）：92-100.

[8]劉長剛，文光平，覃佳棟.終鍛溫度和一次退火溫度對TC11合金組織及力學性能的影響［Ｊ］.熱加工工藝，2023，52（12）：57-60.

[9]李賽毅，文浩，雷力明，等.TC11合金兩相區退火對微觀組織與微觀織構的影響［Ｊ］.中國有色金屬學報，2012，22（11）：3022-3028.

［10］張明玉，運新兵，伏洪旺.退火工藝對TC10鈦合金組織與沖擊性能的影響［Ｊ］.稀有金屬材料與工程，2023，52（9）：3106-3115.

［11］同曉樂，張明玉，岳旭，等.固溶處理對TC11鈦合金組織與性能的影響［Ｊ］.金屬熱處理，2023，48（2）：195-200.

［12］周建偉，孫前江，彭嘉豪，等.三重?zé)崽幚韺?duì)TC21鈦合金網籃組織及拉伸性能的影響［Ｊ］.稀有金屬材料與工程，2022，51（9）：3353-3359.
