航空發動機被稱為現代工業“皇冠上的明珠”，是推動尖端技術發展的引擎。航空用高溫合金緊固件是航空發動機的重要連接件，主要用于航空發動機轉子與傳動系統、機匣級間等關鍵部位連接，且需經受高溫、抗拉、抗剪、疲勞、振動等極端復雜的應用場景考驗，必須具有高強度、耐高溫、抗疲勞、耐腐蝕、高可靠性等綜合性能。隨著我國國產大飛機放量生產，多品種、多規格的高溫合金緊固件需求量越來越大，高溫合金緊固件產品質量和穩定性則對飛機的長期安全服役具有極其重要的影響。

我國航空用高溫合金緊固件產品質量現狀

國外航空緊固件產業起步早，精細化及專業化程度高。美國ARCONIC集團、法國LISI集團等知名企業采用超精密加工、近凈成形等技術，從正向設計到緊固件制造各環節系統化、集成化、智能化和標準化，產品質量穩定性好，幾乎壟斷全球航空緊固件市場大部分份額。高溫合金緊固件選材主要有GH4169、GH6159、GH4738、GH2132等牌號，強度經歷了由低到高的發展歷程，從900MPa到1?300MPa再到1?800MPa，以滿足航空發動機對不同強度級別緊固件的要求。我國航空工業起步較晚，在國家政策大力支持下，高溫合金緊固件研發、生產制造已達到標準與應用要求，擺脫了長期依賴進口的不利局面，但與國外先進制造企業相比仍有一定差距，尤其在1?600MPa以上的高強度或超高強度高溫合金緊固件應用占比較少。在面對國家高質量發展戰略、新質生產力發展戰略以及國防現代化對裝備高穩定、高精度技術要求還存在差距：高溫合金棒絲材產品質量需提升，包括牌號規格種類、冶金質量及批次穩定性；緊固件制造穩定性需提高，加工數據離散，緊固件智能化精密成型技術、復雜形狀緊固件成型技術、在線監測技術等智能化程度低；新型緊固件自主開發能力不足，如高鎖螺母、自鎖防松螺母等工藝技術成熟度需加強。

產品質量分級評價模型與方法比對研究

GB/T?12707-1991《工業產品質量分等導則》將產品質量水平分為合格品、一等品和優等品，是產品質量分級概念的應用。

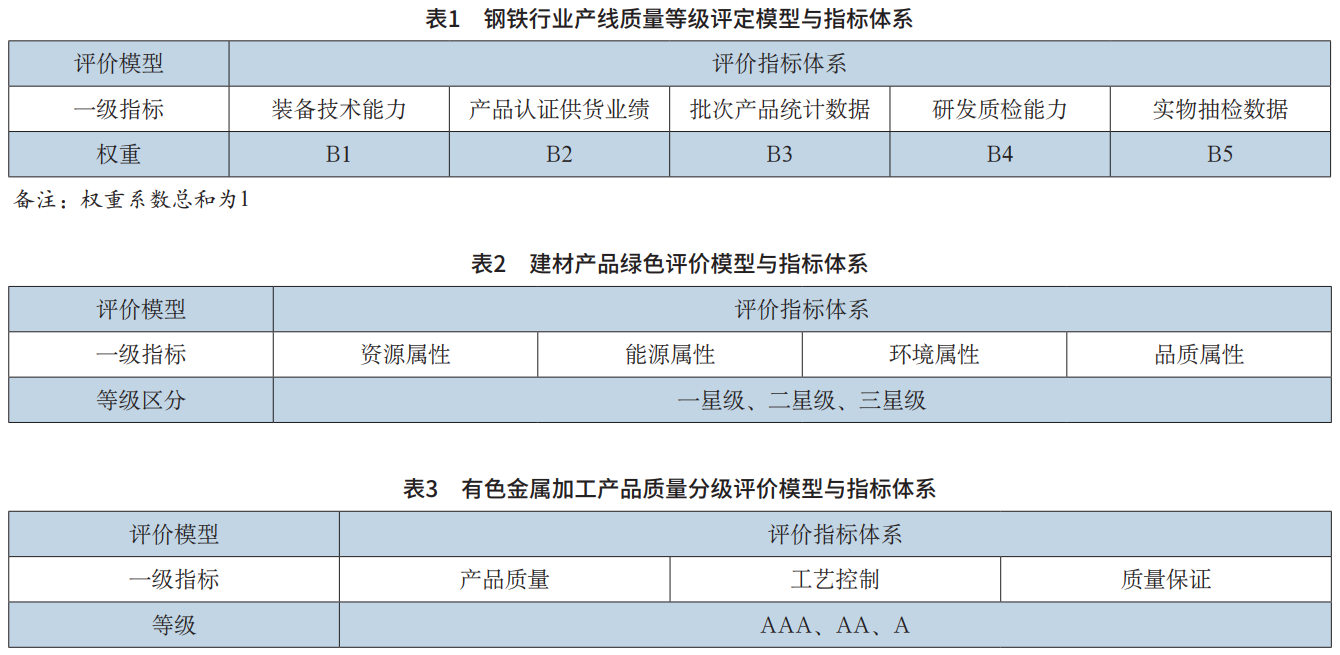

1.鋼鐵產品質量能力分級評價依據T/CISA?008.1-2019《鋼鐵產品質量能力分級規范第1部分:通則》及T/CISA?008.2-2019《鋼鐵產品質量能力分級規范第2部分:船體結構用鋼板》標準，鋼鐵產品質量能力分級建立“價值函數、工序評價、質量遺傳”的數學模型，綜合考核企業的產線技術裝備能力、產品技術指標冗余度、實物應用性能等全流程要素，最終對特定生產線類別和特定產品的質量能力形成量化評價結論。鋼鐵產品質量能力分級評價指標按照層次分析法逐級分解，如一級評價指標包含裝備技術能力、產品認證及供貨能力、研發質檢能力、產品批量統計數據、實物抽檢數據。每個一級指標下包含若干二級評價指標，如產線裝備技術能力中可涵蓋熔鑄產線、熱處理系統、加工系統、輔助生產配套系統、在線檢測等具體的評價指標；研發及質檢能力包括研發部門情況、知識產權及科技獎勵、人力配置、實驗室條件、檢測資源等；產品批量統計數據包括成分、性能、尺寸等穩定性指標以及均值水平等。鋼鐵產品質量能力分級評價側重于評判企業產品及其生產線的裝備、技術能力等級，以滿足用戶在供應商選擇、采購中對企業產品內在質量的差異化評估需求。

2.建材產品質量分級評價建筑材料產品質量對于建筑工程至關重要，它直接影響建筑工程的質量、安全性和使用壽命。對比T/CBMF?208.1—2022《建材產品質量能力分級規范?第1部分：通則》及T/CBMF?208.2—2022《建材產品質量能力分級規范?第2部分：水泥》等標準，該系列標準與鋼鐵產品質量能力分級評價模型方法一致，主要評判建材產品質量及企業產品生產線裝備、技術的能力等級。GB?8624《建筑材料及制品燃燒性能分級》及T/CECS?10052-2019《綠色建材評價?鎂質裝飾材料》等標準，從建材燃燒性能、綠色性能等產品性能維度提出質量等級差異化要求。如綠色性能包括資源、能源、環境、品質4個屬性，等級分為一星級、二星級、三星級，評價在全生命周期內，資源、能源消耗少、生態環境影響小的建材產品。由此可以看出，建材產品質量分級側重于對產品使用性能、安全性能、環境影響等多種性能指標提出差異化等級評價，保證產品滿足安全性、可靠性等應用要求。

3.有色金屬產品質量分級評價依據T/CNIA?0134-2022《有色金屬加工產品質量分級評價?通則》、T/CNIA?0135-2022《有色金屬加工產品質量分級評價?航空用鋁合金板材》、T/CNIA?0126-2021《有色金屬加工產品質量分級評價?鎳鈷錳酸鋰》等多項團體標準，有色金屬加工產品質量評價模型及指標體系分為三級：一級指標包括產品質量、工藝控制以及質量保證；產品質量下設二級指標又分為產品基礎性能、應用性能，工藝控制的二級指標包括原材料、工藝過程以及過程穩定性，質量保證的二級指標包括人員、設備和管理要求；三級指標及參考值等級劃分依據現行發布標準，綜合評價結果從高到低為AAA、AA、A。

4.其他工業產品質量分級評價北京社會企業質量協會發布T/BJEQ?003-2021《產品質量等級標準分級導則》，該標準對產品質量劃分3個等級，包括：優等品，對標國際標準和國外先進標準；一等品，對標國家標準、行業標準和地方標準，且不屬于第一層次優等品類型；合格品，對應團體標準、企業標準和其他標準，且不屬于第一、第二層次優等品和一等品類型標準的。該標準中通過對比企業采用國際標準、國外先進標準、國家標準、行業標準和地方標準的情況，來反映該企業產品在行業、地區和企業間橫向和縱向的比較結果，該產品質量等級分級不是對產品質量進行實際等級劃分，所分級別不用于證明產品實物質量的優劣，旨在鼓勵同類產品采用更高標準，促進企業高質量發展。

航空用高溫合金緊固件產品質量分級評價方法及應用

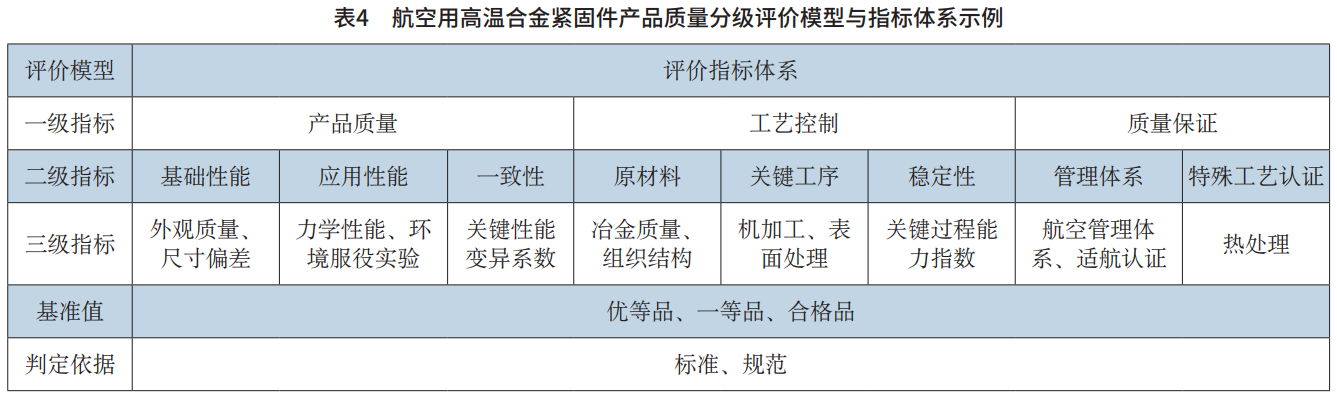

航空用高溫合金緊固件作為高端緊固件代表，其制造工藝復雜、技術性能指標嚴、產品一致性要求高，全球主要航空大國和地區均對其研制、生產和使用過程進行了詳細的規定和合格鑒定要求。美國聯邦航空管理局FAA（Federal?Aviation?Administration）在1997年發布技術標準規范（Technical?Standard?Orders）TSO-C148《航空器機械緊固件》，提出對航空機械緊固件的性能與實驗要求，并規定航空標準件制造商必須符合FAA公開標準且通過合格鑒定進入鑒定合格產品目錄QPL（Qualified?Products?List）才能被用戶采購。2002年，美國機械工程師協會發布SAE?AS9133-2002《航空航天標準件合格鑒定程序》也進一步明確了航空航天標準件合格鑒定的流程及要求。歐洲聯盟航空安全管理局EASA（European?Union?Aviation?Safety?Agency）對航空標準件適航要求包括設計、制造、檢查和標識滿足相關標準要求。我國對航空材料及熱工藝技術、航空標準件等系列進行適航要求和相關規定。通過對比鋼鐵、建材、有色金屬等產品質量評價模型，依據GB/T?19001《質量管理體系要求》、AS?9100認證、NADCAP認證及航空器適航證要求，利用層次分析法及全面質量管理念，建立了適用于航空用高溫合金緊固件產品質量評價模型及指標評價體系。由表4可看出，該評價指標體系共分為三級，其中一級指標共3個，主要考察產品質量、產品制造過程以及質量保證能力；一級指標下又設置8個二級評價指標，產品質量指標下設產品基礎性能、應用服役性能以及質量一致性，工藝控制考察原材料質量、關鍵工序控制能力及過程穩定性，質量保證考察管理體系運行及認證，如特殊工藝認證、適航認證等；二級指標可下設多個三級指標，三級指標的選取和數量與可依據法律法規、產品標準、技術規范以及客戶使用要求來確定。該質量分級評價模型中，主要通過對三級指標參數直接進行等級區分，從而形成差異化評價結果。三級評價指標參數設置優等品、一等品和合格品3個質量等級，其中，優等品的評價指標參數應對標國際先進水平或與其等同的標準和規范要求值，一等品的評價指標參數應對標國內先進或與其等同的標準、規范要求值，而合格品的評價指標參數需滿足標準要求，且不屬于第一、第二層級的優等品和一等品要求。在三級指標參數的差異化評價，本模型增加產品質量一致性評價和工藝控制穩定性兩個創新指標，其中，通過對關鍵性能多批次數據進行統計和指標變異系數計算反映企業產品的一致性水平，通過對關鍵過程采用統計過程分析過程能力指數評判企業工序穩定性水平。

結論

本文通過對比鋼鐵、建材、有色金屬等產品質量分級評價模型，利用層次分析法并結合航空產品質量管理要素，研究并建立適用于航空用高溫合金緊固件產品質量評價模型與質量分級評價體系。航空用高溫合金緊固件產品質量分級評價體系設置一級指標、二級指標，并逐級分解至多個三級評價指標，并對三級指標設置優等品、一等品和合格品的質量等級從而形成差異化評價結果。航空用高溫合金緊固件產品質量分級評價旨在通過產品質量相關要素的差異化評價區分產品質量等級，進一步促進我國航空用高溫合金緊固件質量一致性和工藝穩定性提升，形成新質生產力，提高行業綠色、低碳與高質量發展水平，增強我國航空產業核心競爭力。

資金支持：有色金屬行業綠色低碳公共服務平臺建設專項

（作者單位：國合通用測試評價認證股份公司）
