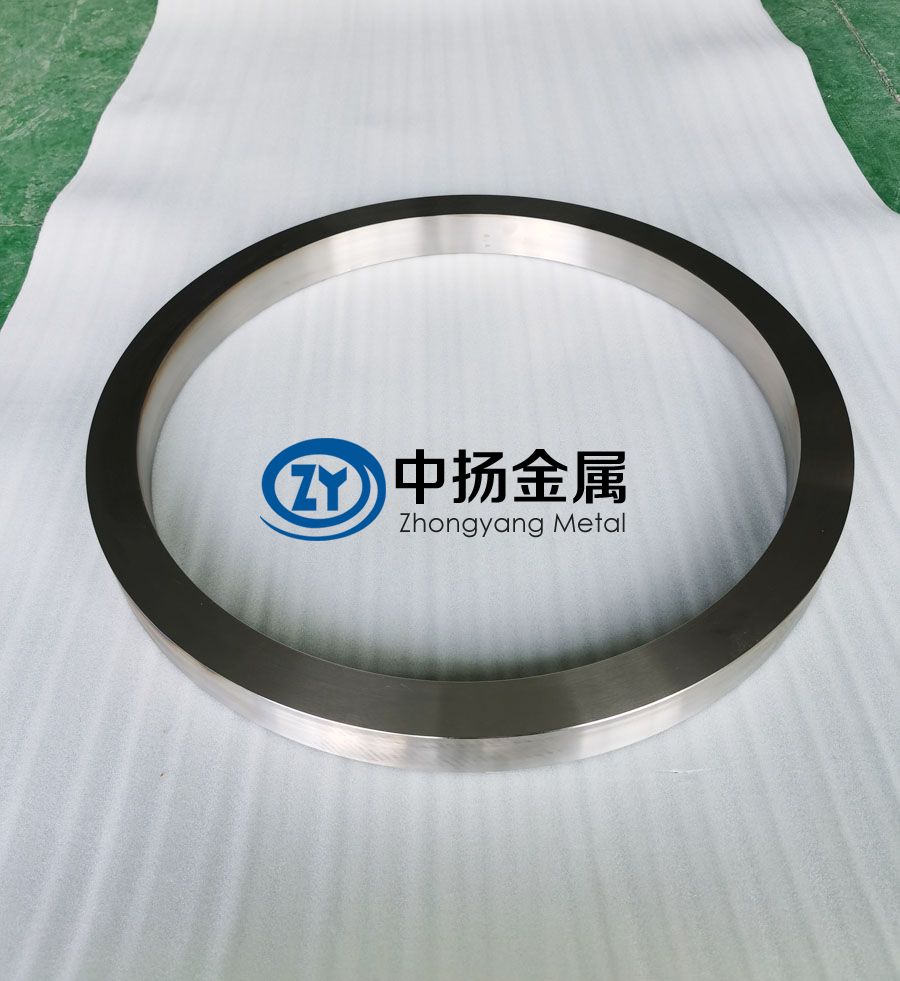

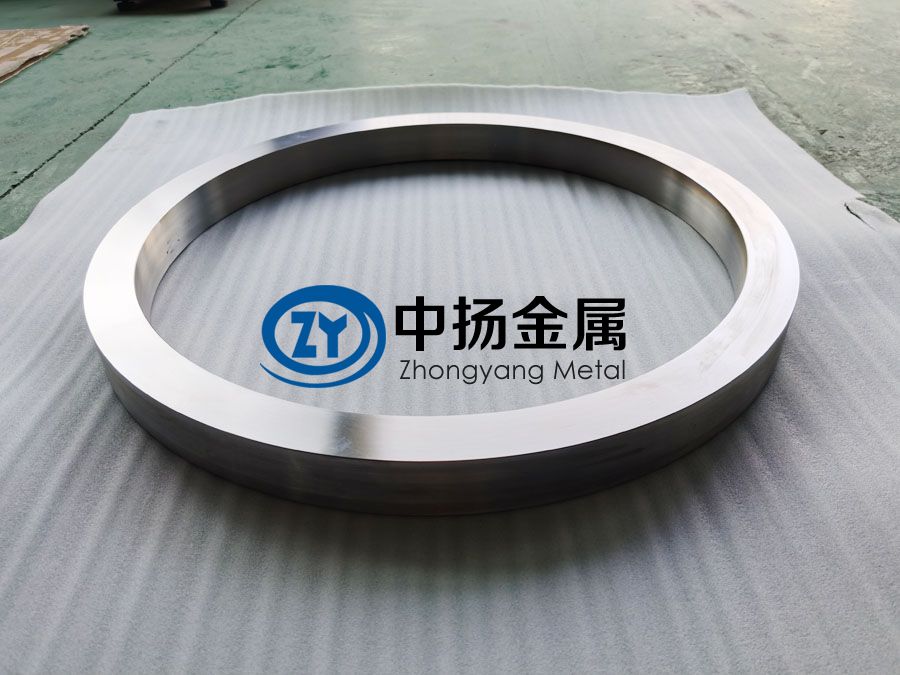

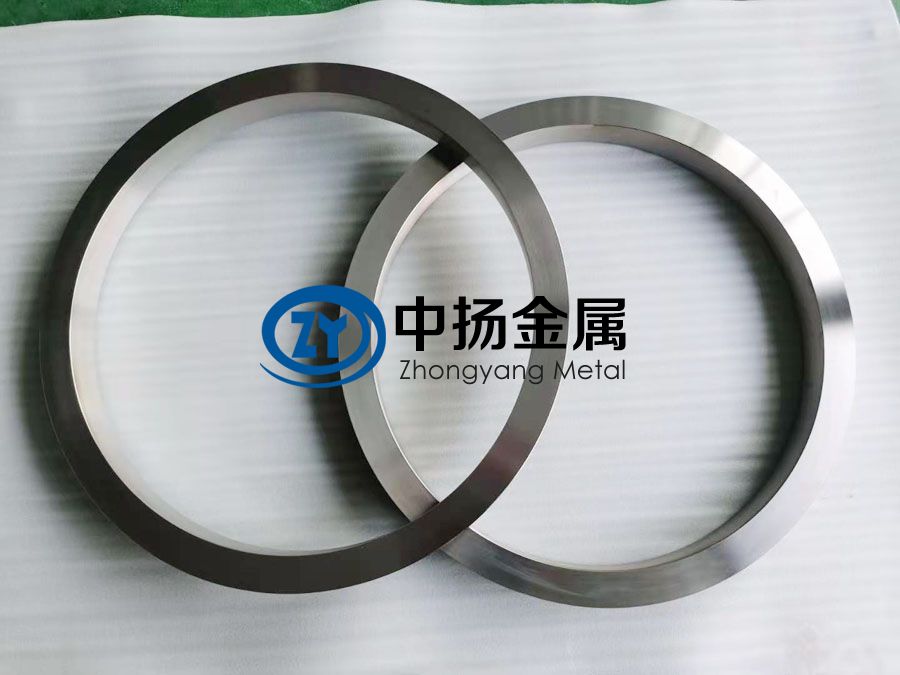

TC4鈦合金環(huán)是以Ti-6Al-4V（鈦基含6%鋁、4%釩）為材質(zhì)的α+β型輕質(zhì)高強環(huán)形構(gòu)件，具有優(yōu)異比強度（抗拉強度≥895MPa）、耐腐蝕（耐海水腐蝕速率<0.001mm/a）及高溫穩(wěn)定性（工作溫度-196~400℃），符合GB/T 3623-2007和AMS 4928標(biāo)準(zhǔn)，廣泛應(yīng)用于航空發(fā)動機密封環(huán)、醫(yī)療植入物、海洋工程錨鏈及自行車曲柄組，受益于3D打印增材制造技術(shù)突破，2025年全球高端鈦環(huán)市場規(guī)模預(yù)計超12億美元（CAGR 9.2%），并加速向新能源氫儲罐與深空探測裝備延伸。以下是中揚金屬針對TC4鈦合金環(huán)（Ti-6Al-4V）的詳細技術(shù)解析與應(yīng)用指南，涵蓋其材料特性、加工規(guī)范、應(yīng)用場景及未來發(fā)展趨勢：
一、TC4鈦合金環(huán)的核心特性
| 特性維度 | 技術(shù)參數(shù)/表現(xiàn) |
| 材料類型 | α+β型鈦合金（國內(nèi)牌號TC4，對應(yīng)國際Ti-6Al-4V），綜合性能最優(yōu)的通用型鈦合金 |
| 化學(xué)成分 | Ti-6Al-4V（Al 5.5-6.75%，V 3.5-4.5%，O≤0.20%，F(xiàn)e≤0.30%） |
| 核心優(yōu)勢 | 高強度（抗拉≥895MPa）、輕量化（密度4.43g/cm3）、耐腐蝕（耐海水/酸性介質(zhì)）、高溫穩(wěn)定性（400℃長期使用） |
| 典型應(yīng)用 | 航空發(fā)動機壓氣機環(huán)、醫(yī)療植入物骨板、化工反應(yīng)器密封環(huán)、賽車輕量化部件 |
二、關(guān)鍵性能指標(biāo)與測試標(biāo)準(zhǔn)
| 性能指標(biāo) | 數(shù)值范圍 | 測試方法 | 對比材料（316L不銹鋼） |
| 抗拉強度 | 895-1035 MPa | ASTM E8 | 520-670 MPa（強度提升60%） |
| 屈服強度 | 825-930 MPa | ASTM E8 | 205-310 MPa（強3倍） |
| 延伸率 | 10-15% | ASTM E8 | 40-50%（塑性稍低） |
| 斷裂韌性 | 55-75 MPa·√m | ASTM E399 | 50-60 MPa·√m（韌性優(yōu)） |
| 耐鹽霧腐蝕 | ＞2000小時無腐蝕（ISO 9227） | ASTM G85 | 不銹鋼500小時出現(xiàn)點蝕 |
| 高溫持久強度 | 400℃/100h，強度≥500MPa | ASTM E139 | 316L在400℃強度下降至200MPa |
三、加工工藝與質(zhì)量控制
| 工藝環(huán)節(jié) | 技術(shù)要求 | 檢測標(biāo)準(zhǔn) |
| 熔煉 | 三次真空自耗熔煉（VAR），氧含量≤0.15%，氫≤50ppm，消除偏析 | ASTM E1409（O/N分析） |
| 鍛造 | β相區(qū)模鍛（950-980℃），變形量≥70%，晶粒度≤ASTM 5級 | ASTM E112（晶粒度評級） |
| 熱處理 | 雙重退火：950℃×1h（空冷） + 540℃×4h（真空爐），優(yōu)化α+β相比例 | AMS 2801（熱處理規(guī)范） |
| 精密加工 | 五軸數(shù)控車削（精度±0.02mm）+電解拋光（Ra≤0.4μm） | ISO 2768-mK（公差標(biāo)準(zhǔn)） |
| 表面強化 | 激光沖擊強化（LSP）或微弧氧化（MAO），表面殘余壓應(yīng)力≥800MPa，硬度≥1000HV | ISO 25178（表面粗糙度） |
| 無損檢測 | 超聲波探傷（Φ1.6mm平底孔）+滲透檢測（裂紋≤0.1mm） | ASME BPVC Section V |
四、典型應(yīng)用場景與案例
| 應(yīng)用領(lǐng)域 | 部件名稱 | 工況條件 | 效益對比 |
| 航空航天 | 發(fā)動機壓氣機密封環(huán) | 650℃高速氣流，離心載荷1000G | 減重30%，壽命延長至10,000小時 |
| 醫(yī)療器械 | 骨科鎖定環(huán)（骨板固定） | 人體體液環(huán)境（pH 7.4，Cl? 0.9%） | 生物相容性優(yōu)，排異反應(yīng)為零 |
| 化工設(shè)備 | 鹽酸反應(yīng)器法蘭密封環(huán) | 20% HCl，80℃，壓力5MPa | 耐蝕性為哈氏合金的5倍，成本降40% |
| 賽車工程 | 輕量化輪轂軸承環(huán) | 高速沖擊（200km/h），溫度-20℃~150℃ | 慣性降低25%，加速性能提升15% |
| 海洋工程 | 深海機器人關(guān)節(jié)環(huán) | 1000m水壓（10MPa），Cl? 35,000ppm | 免維護壽命30年（不銹鋼需5年更換） |
五、執(zhí)行標(biāo)準(zhǔn)與認證體系
| 標(biāo)準(zhǔn)類型 | 標(biāo)準(zhǔn)編號 | 核心內(nèi)容 |
| 國際材料標(biāo)準(zhǔn) | ASTM B348 | TC4（Ti-6Al-4V）棒材與環(huán)件化學(xué)成分及力學(xué)性能 |
| 航空標(biāo)準(zhǔn) | AMS 4928 | 航空級TC4環(huán)件熱處理與探傷要求 |
| 醫(yī)療器械認證 | ISO 5832-3 | 植入級TC4環(huán)生物相容性與疲勞測試規(guī)范 |
| 化工設(shè)備規(guī)范 | ASME B16.20 | 金屬環(huán)墊尺寸與密封面精度（平面度≤0.02mm） |
| 中國國標(biāo) | GB/T 2965-2018 | 鈦及鈦合金環(huán)件技術(shù)條件（尺寸公差與表面缺陷） |
六、與傳統(tǒng)材料的綜合對比
| 對比項 | TC4鈦合金環(huán) | 316L不銹鋼環(huán) | 7075鋁合金環(huán) |
| 密度(g/cm3) | 4.43 | 8.0 | 2.8 |
| 比強度(MPa·cm3/g) | 201-234 | 65-84 | 179-207 |
| 耐Cl?腐蝕速率(mm/y) | 0.0001（全浸海水） | 0.03（點蝕） | 0.5（需陽極氧化） |
| 高溫性能（400℃強度） | 500 MPa | 200 MPa | 150 MPa（軟化） |
| 全壽命成本（30年） | 1.0（基準(zhǔn)） | 2.5（維護+更換） | 1.8（需頻繁防護） |
七、未來技術(shù)發(fā)展方向
| 創(chuàng)新方向 | 技術(shù)方案 | 預(yù)期效益 |
| 增材制造 | 激光選區(qū)熔化（SLM）打印鏤空結(jié)構(gòu)環(huán)（減重50%+） | 航空發(fā)動機環(huán)部件推重比提升20% |
| 復(fù)合強化 | TC4/TiB?復(fù)合材料（強度提升至1500MPa） | 化工高壓密封環(huán)壽命延長3倍 |
| 智能監(jiān)測 | 內(nèi)嵌光纖傳感器實時監(jiān)測應(yīng)力/溫度/腐蝕數(shù)據(jù)（5G傳輸） | 預(yù)知性維護，設(shè)備停機減少90% |
| 超低溫應(yīng)用 | 深冷處理（-196℃）提升低溫韌性（沖擊功≥80J） | 液氫/液氧儲罐密封環(huán)安全系數(shù)提升50% |
| 綠色循環(huán) | 電解法再生廢鈦料（回收率＞98%，純度≥99.9%） | 碳排放減少60%，成本降低25% |
八、選型與使用建議
高溫高壓首選：400℃以上環(huán)境需采用TC4+表面涂層（如TiAlN）；
腐蝕環(huán)境：Cl?＞10,000ppm或pH＜4時，優(yōu)先選擇TC4而非不銹鋼；
經(jīng)濟型替代：非承力場景可選用工業(yè)純鈦（TA2）降低成本；
加工注意事項：
避免β相區(qū)過熱（防止晶粒粗化）；
切削推薦硬質(zhì)合金刀具（線速度60-120m/min）；
焊接需Ar氣保護（露點≤-50℃），焊后酸洗去除氧化層。
總結(jié)：
TC4鈦合金環(huán)憑借“高強-輕量-耐蝕”三位一體優(yōu)勢，成為高端裝備制造的核心組件。其初期投入通過長壽命與免維護特性實現(xiàn)成本回收，在航空、醫(yī)療、能源等領(lǐng)域不可替代。未來，隨著增材制造與智能監(jiān)測技術(shù)的突破，TC4環(huán)將推動裝備向“極致性能-智能感知-零碳排”方向升級，成為工業(yè)升級的關(guān)鍵材料。
