1 、前言

鈮鉿合金是一種低強度高塑性并且有良好焊接性能的合金，1965 年，美國研制成功 Nb-10Hf-1Ti 合金，并于 1969年用于阿波羅載人登月艙液體火箭發動機輻射冷卻噴管延伸 段，1975 年，中國也研制成功 Nb-10HfTi1Zr0.7 鈮合金。試驗證明，我國研制的鈮鉿合金的主要性能指標已經達到國外同類合金的水平。目前能生產直徑 220mm，高 900mm 的鑄錠 ；同時也能生產直徑 110mm，長 1200mm~1500mm 的擠壓棒以及各種規格的板材。

由于鈮鉿合金材料具有特有的高熔點，低強度、高塑性并且有良好焊接性能的特點，其廣泛應用于電子、冶金、鋼鐵、石油、化工、汽車、通訊、建筑、交通、核能、航空應用 及航天航空等領域[1]。

另外，鈮鉿合金是航天工程和技術中應用量最多的一種鈮合金，對金屬鈮來說，它在難熔金屬中具有的出色綜合性能，如熔點高達 2448℃，比重為 8.57 克 / 立方厘米，在1093℃ ~1427℃范圍比強度最高，溫度低至 -200℃仍有良好的塑性和良好的加工性能，而鈮鉿合金是以鈮為基加入一定量鉿和其他元素形成的鈮合金 , 在二元相圖上，鈮和β-Hf 形成置換固溶體，鉿是一種活性元素，與鈮中的氧和碳化合生成 HfO2 和 HfC 化合物，起彌散強化作用，同時降低間隙元素的有害影響，改善鈮合金焊接性能和涂層性能 ,從而使它成為在宇航方面優先選用的熱防護材料和結構材料。但是，它的高溫抗氧化性能不好，在 450℃以上必須氧化保護涂層。具體應用場所 ：

（1）液體火箭發動機輻射冷卻噴管延伸段，此種結構簡單、可靠、適用于承受長時間工作和多次起動，所以多用于頂級發動機和宇宙飛行器發動機。如 ；大力神Ⅲ C 的過渡級發動機噴管延伸段采用輻射冷卻 ；阿波羅載人登月飛船服務艙發動機輻射冷卻噴管延伸段 ；阿波羅登月艙下降發動機輻射冷卻噴管延伸段等等 ；

（2）雙元液體推進劑姿控發動機 ；R-4D 反作用控制發動機是用鈮鉿合金棒材機加工制成燃燒室 ；阿金納火箭其推力室的燃燒室也是用鈮鉿合金機加工制成 ；

（3）可伸出噴管民兵Ⅲ第三級可伸出噴管延伸段方案采用鈮鉿合金制成，長度約 406 毫米，用 4 個氣動作動器在點火幾秒后展開，噴管面積從 24 加大到 43，提高了推力效率，為提高導彈射程或有效載荷提供了可能。

但是，確保產品正常順利工作和使用的首要條件是產品必須無任何質量問題，特別是上面所說的應用于航天方面的火箭發動機更是不能有一絲一毫的問題，如果當產品存在潛在的各種缺陷如裂紋等，不僅無法保證產品的正常使用，對航天類產品而言，還將由于此問題將造成設備或裝備的致命的損傷，從而導致無法正常工作，其后果是非常嚴重的。因此非常有必要明確缺陷的產生原因并提出相應的檢測方法。

在這里，我們僅針對棒材在機加工后出現的肉眼可見裂紋缺陷產生原因進行分析，并提出相應的預防和解決辦法。

2、 實驗

2.1 實驗用材料來源及缺陷分類

2.1.1 材料生產過程及來源

將鈮、鉿、鈦三種合金按一定比例配料，用氬弧焊方法制成電極，在真空自耗電弧爐上經兩次熔煉制取鑄錠，然后將鑄錠包鋼套在擠壓機上開坯，再鍛成棒材，經機加至規定尺寸。

此次收集的棒材為在機加工生產工序中發現存在裂紋缺陷的廢品。

2.1.2 缺陷分類

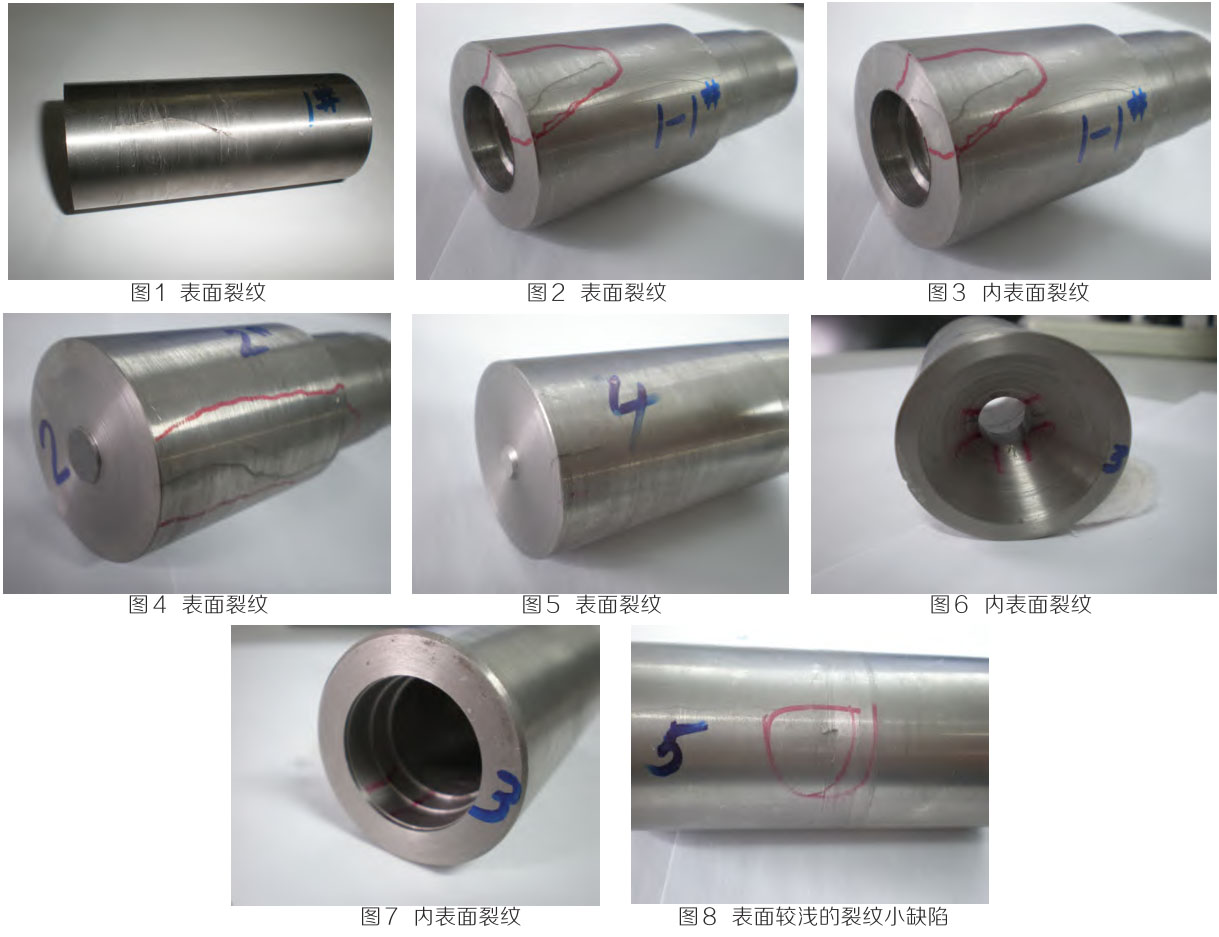

依據發現裂紋缺陷的部位，分為棒材外表面及側面存在長度及深度不等的裂紋、內部裂紋及表面較淺的小缺陷三類缺陷作為分析對象。具體為 ：圖 1-5 為外表面及側面存在長

度及深度不等的裂紋、圖 6-7 內部裂紋及圖 8 為表面較淺的裂紋小缺陷。

2.2 實驗用檢測設備原理及型號

2.2.1 超聲波探傷儀

（1）超聲波檢測原理。超聲波檢測是應用最廣泛的無損檢測方法之一，超聲波檢測方法利用進入被檢測材料的超聲波對材料表面與內部缺陷進行檢測。利用超聲波對材料的宏觀缺陷進行探測，依據的是超聲波在材料中傳播時的一些特性，如 ：聲波在通過材料時能量會有損失，在遇到兩種介質的分界面時，會發生反射等等，常用頻率為 0.5—25MHz。

通常以來自材料內部各種不連續的反射信號的存在及其幅度、入射信號與接收信號之間的聲傳播時間、聲波通過材料以后能量的衰減的進行發現缺陷并對缺陷進行評估的基本信息。超聲波檢測的適用范圍非常廣，可用于各種金屬材料和非金屬材料，從檢測形狀上來說，可以是板材、棒材、管材、鍛件等 ；從缺陷的特點來說，既可以是表面缺陷，也可以是內部缺陷[2]。

（2）超聲波檢測設備型號。檢測時選用武漢中科創新技術股份有限公司生產的漢威 HS610e 型 A 掃描超聲波探傷儀器，該儀器具有檢測靈敏度高、可對缺陷精確定位、操作方便和選用范圍廣的特點。

（3）超聲波檢測設備選配探頭。檢測時選用廣東汕頭超聲電子股份有限公司生產的 5Z10SJ50XJT 水浸線聚焦探頭( 圖 9) 以及 2.5Z20N直探頭 ( 圖 10)。為保證檢測過程中，水浸聚焦探頭始終以固定角度入射到工件上，對探頭采用馬鞍架固定，并且馬鞍架與工件接觸部位，馬鞍架采用線切割的方法，加工成與工件曲率相同的外形，保證了檢測的穩定性與準確性，再輔以直探頭，對直徑方向上的內部缺陷進行檢測。

（4）超聲波檢測對比試塊選擇。采用與工件相同材質的，相同規格的縱向人工刻槽缺陷以及帶曲率的平底孔試塊?？v向人工刻槽缺陷參數為 3mm×0.1mm×0.05mm（長× 寬 × 深）；平底孔試塊人工缺陷埋深一般用壁厚的 3/4 作為基礎。

（5）超聲波檢測靈敏度選擇。通過前期對檢測設備及探頭角度的調試和確定，最終檢測時所用的基礎靈敏度為61.4dB。為了便于發現缺陷，一般在檢測時，在基礎靈敏度的數值上增加 6dB 作為檢測靈敏度，當發現缺陷時，恢復至基礎靈敏度作為當量的判定，得出該缺陷的當量值大小。

2.2.2 X 射線探傷機

（1）X射線檢測原理。X射線檢測技術是一種重要的無損檢測技術，它依據的是被檢工件由于成分、密度、厚度等的不同，對射線產生不同的吸收或散射的特性和對被檢工件的質量、尺寸、特性等作出判定[3]。當強度均勻的射線束透照射物體時，如果物體局部區域存在缺陷或結構存在異常，它將改變物體對射線的衰減，使得不同部位透射射線強度不同，這樣，采用一定的檢測器（例如，射線照相中采用膠片）檢測透射射線強度，就可以判斷物體內部的缺陷和物質分布等。

（2）X射線檢測設備型號及參數。檢測時選用德國進口的飛利浦450X射線探傷機，該機具有靈敏度高，穿透力強的特點；根據工件材質和厚度，通常電壓選用100KV~360KV，電流選用 10mA，透照時間選用2min; 膠片選用愛克發工業膠片。

3、 實驗結果

3.1 超聲波檢測結果

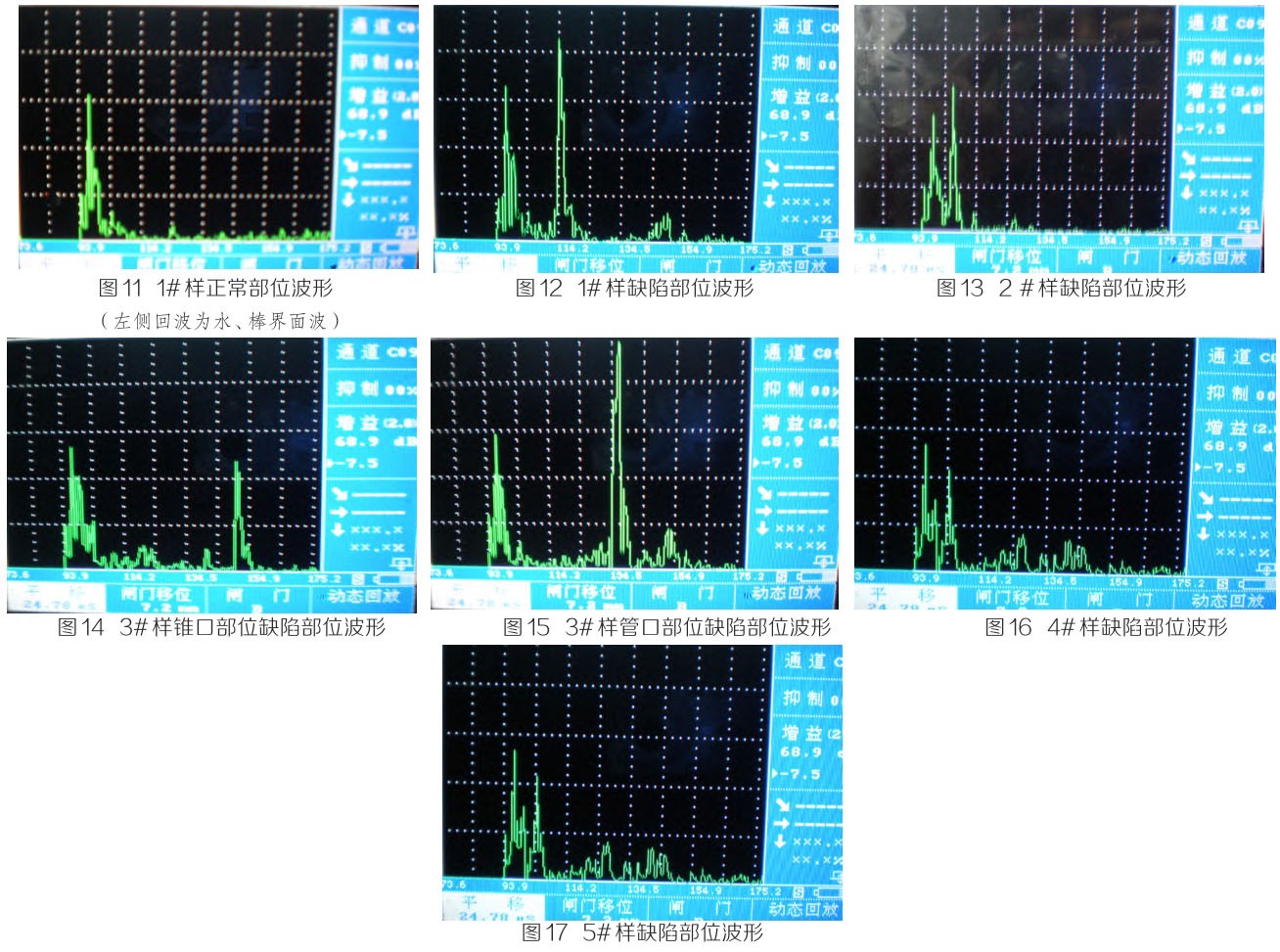

對上述三種類型的裂紋缺陷進行水浸橫波超聲波檢測，其結果見圖 11-17。

從圖中的檢測試驗情況可以看出，上述三類缺陷，通過超聲波檢測是可以發現的。若再進一步確定方法，設計實驗、確定人工參數試樣后，該類產品中的缺陷是具有可檢性和可控性的。

3.2 X 射線檢測結果

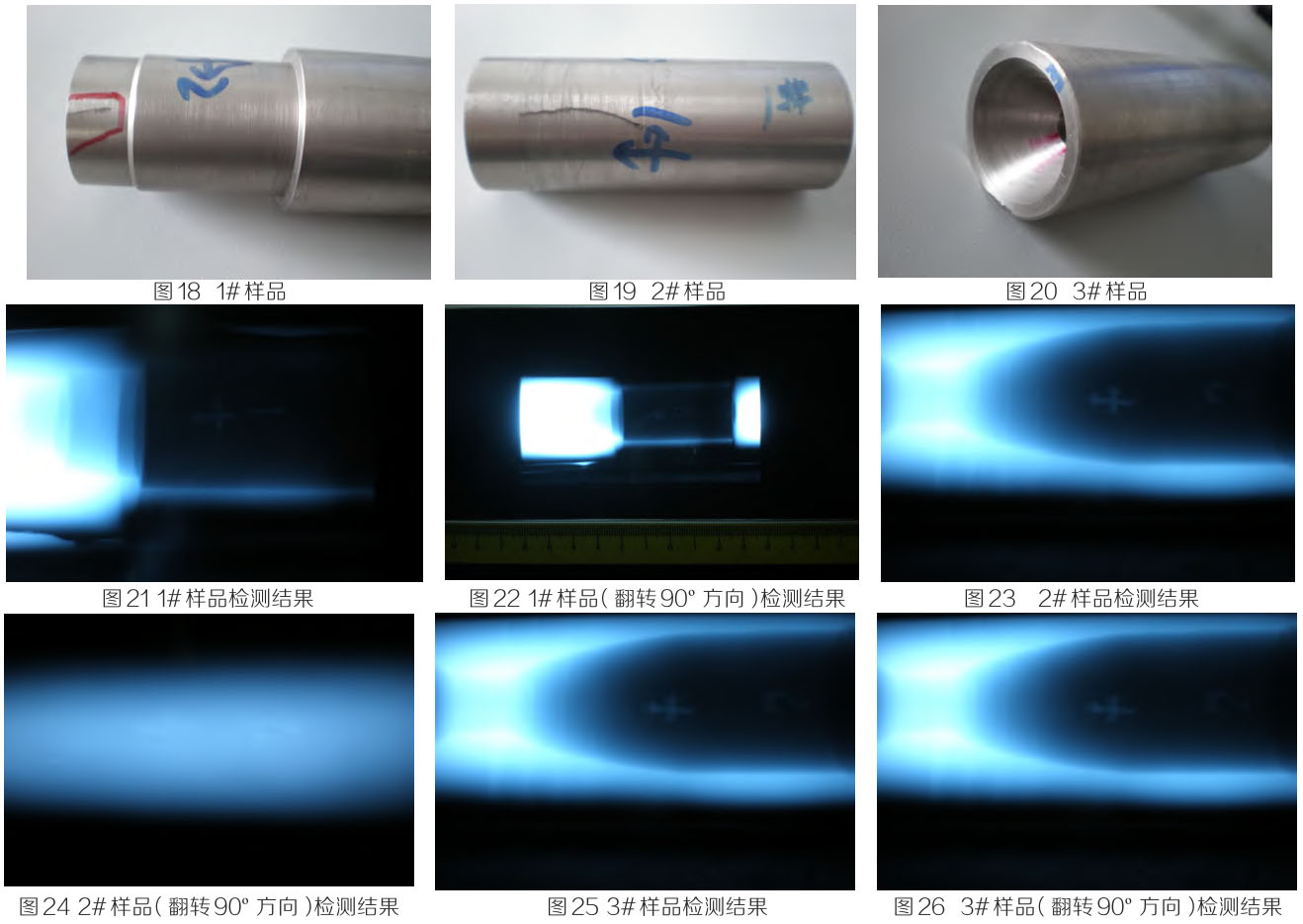

（1）選取具有代表性的三種樣品進行 X 射線檢測，具體方法是每個樣品從相互垂直的兩個方向進行 X 射線檢測。如圖 18-20。

從圖中的檢測情況可以看出，由于鈮鉿合金比較致密，上述三種樣品中，僅 3# 樣品可以發現其內部存在的缺陷，其它兩種樣品是無法發現樣品中所存在的缺陷的。

（2）檢測結果如下 ：如圖 21-26。

4、 缺陷特征及原因分析

4.1 缺陷特征

通過對缺陷部位進行多方位的觀察，我們發現該缺陷具有如下特征 ：

第一類缺陷裂紋從棒材表面向內部逐漸延伸，裂紋長度及深度不等，與棒材整體存在一定的角度，大部分約為 45度，并且在分布上沒有規律可循，具有典型的鍛造折疊裂紋特征。

第二類缺陷為機加后發現的內表面裂紋，該缺陷大部分處于棒材的中心部位，并且均在棒材的一端。

第三類缺陷為機加后發現的外表面較淺的小缺陷，由于此時棒材已進行了部分機加工，外徑變小，缺陷已部分切除掉，但通過對殘留部分進行觀察，可以判定同屬于第一類缺陷。其在分布上是隨機的。

通過對上述樣品存在三類缺陷部位進行觀察，缺陷部位沒有存在異類金屬和非金屬所形成的夾雜和偏析，不存在冶金缺陷問題。

4.2 缺陷產生原因分析

該批產品經過熔煉——擠壓—鍛造——機加——檢查——入庫這些工序后交付用戶。產品在后期生產過程中需要不斷進行修磨、加熱、鍛造及切頭等工序，并最終進行表面加工至合同所要求的尺寸公差范圍內。在這里修磨及鍛造是非常重要的，若坯料表面修磨不徹底，或由于局部修磨較深，則鍛造后將產生裂紋將或坯料折疊，最終導致成品外表面存在裂紋和折疊 ；壓下量增大有利于提高產品的鍛透性，改善金屬的內部組織，但如果過大，繼續鍛造時就會形成折疊 ；同樣對送進量的控制也是非常重要的，若送進量過小或鍛造過程中送進量控制不理想 , 也容易產生橫向折疊，即我們所說的鍛造折疊。并且變形量?jī)H集中在表面，使內外組織不均。就會形成前面的說的第一類缺陷。

另外，在鍛造過程中，由于其變形特點，使棒坯的心部和表層金屬流動性有很大的差異，在棒材的頭部均會產生不同程度的縮尾，通常對該縮尾采用鋸切的方法去除，隨后通過目視檢驗確認，因縮尾僅位于棒材頭部區域，通常的方法是可以完全去除的，但由于該類產品在機加工中較粘，棒材表面和兩端在進行車（磨）光及切頭后機加后金屬屑非常容易將缺陷掩蓋，與機加工后的痕跡混淆在一起，如果個別非常小的裂紋，檢查員目視不易發現很容易引起漏檢，棒材在加工過程中形成的縮尾如果未徹底切除干凈就會形成前面的說的第二類缺陷。

5、 結論

上述缺陷的產生原因是由于在鍛造過程未將鍛造折疊和上一道鍛造折疊因未修磨干凈所產生的裂紋以及鍛造縮尾未清除干凈而保留了下來形成的。

通過上面的檢測情況可以看出，超聲波檢測是可以發現的，因此通過進一步的工作，對該類產品的這種缺陷具有可檢性和可控性 ；而 X 射線檢測則無法有效發現此類問題。

制定合理的生產工藝，加強對鍛造過程中壓下量及送進量控制，最大程度避免上述缺陷的產生。 加強對機加工后產品檢查力度，不漏檢和誤判，確保產品符合使用要求。

參考文獻：

[1]李青云等 . 稀有金屬材料加工手冊 [M]. 北京 ：冶金工業出版社，1984.25-28.

[2]史亦偉等 . 超聲檢測 [M]. 北京 ：機械工業出版社 ,2012.22-25.

[3]鄭世才等 . 射線檢測 [M]. 北京 ：機械工業出版社 ,2011.40-42
