鈦及鈦合金由于具有比強(qiáng)度高、抗腐蝕性好、耐高溫等一系列突出優(yōu)點(diǎn),使其發(fā)展成為現(xiàn)代航空航天工業(yè)中廣有前途的金屬結(jié)構(gòu)材料。自從 20 世紀(jì) 50 年代美國首次將 Ti-6Al-4V 鈦合金螺栓應(yīng)用于B-52型轟炸機(jī)上,并取得了非常好的減重效果后,各航空工業(yè)發(fā)達(dá)國家都紛紛展開了鈦合金標(biāo)準(zhǔn)件的研究及工程應(yīng)用 。
鈦合金標(biāo)準(zhǔn)件代替大部分比強(qiáng)度較低的鋼制標(biāo)準(zhǔn)件后,對飛行器減重取得非常顯著的效果。如波音 747 飛機(jī)標(biāo)準(zhǔn)件以鈦代鋼后,其結(jié)構(gòu)質(zhì)量減輕了 1814 kg;俄羅斯的伊爾 -96 飛機(jī),一架用 14.2 萬件鈦合金標(biāo)準(zhǔn)件,較鋼件重量減輕達(dá) 600kg ;一架圖 204 飛機(jī)上采用 940kg 的BT16鈦標(biāo)準(zhǔn)件,較鋼件減輕 688kg。鈦合金的正電位性能恰好與碳纖維復(fù)合材料相匹配,有效地防止了標(biāo)準(zhǔn)件的電偶腐蝕,使鈦合金成為復(fù)合材料的最佳連接材料。因此,隨著先進(jìn)軍民用飛機(jī)鈦合金和復(fù)合材料用量的不斷增加,對鈦合金標(biāo)準(zhǔn)件的需求日益增加。鈦合金比鋁合金的使用溫度高出 150~200℃,對于在飛行器結(jié)構(gòu)中因工作溫度過高而不能采用鋁合金標(biāo)準(zhǔn)件的部位,鈦合金將是一種更好的選擇。此外,鈦合金所固有的良好彈性和無磁性,對防止緊固螺栓的松動和防磁場干擾也具有非常重要的作用。

在美國軍民用飛機(jī)上,鈦合金標(biāo)準(zhǔn)件已基本取代了合金鋼標(biāo)準(zhǔn)件。國外鈦合金標(biāo)準(zhǔn)件的應(yīng)用已經(jīng)非常普遍,大型民用飛機(jī)單機(jī)鈦合金標(biāo)準(zhǔn)件的用量達(dá)到數(shù)十萬件,同時(shí)各類新型的鈦合金標(biāo)準(zhǔn)件也被不斷地研制開發(fā)出來。我國鈦合金標(biāo)準(zhǔn)件的研制歷史可追溯到 1965年,成都飛機(jī)設(shè)計(jì)研究所根據(jù)新機(jī)需要提出研制鈦合金鉚釘,20 世紀(jì) 70 年代相關(guān)單位進(jìn)行了鈦合金鉚釘及應(yīng)用研究工作,20 世紀(jì) 80 年代在我國部分第二代軍用飛機(jī)上開始少量使用鈦合金鉚釘、螺栓等標(biāo)準(zhǔn)件。20世紀(jì) 90 年代后期,隨著國外第三代重型戰(zhàn)斗機(jī)生產(chǎn)線
的引進(jìn)和國產(chǎn)第三代戰(zhàn)斗機(jī)的研制,以及大量航空轉(zhuǎn)包生產(chǎn)業(yè)務(wù)的開展,我國航空工業(yè)中開始使用一些鈦合金標(biāo)準(zhǔn)件。近年來隨著我國航空航天工業(yè)的發(fā)展,國內(nèi)相關(guān)單位有針對性地開展了大量基礎(chǔ)材料與標(biāo)準(zhǔn)件制造技術(shù)方面的研究開發(fā)工作,目前我國自主研制生產(chǎn)的鈦合金標(biāo)準(zhǔn)件已經(jīng)在我國的改型飛機(jī)和新設(shè)計(jì)的飛機(jī)中獲得了大量工程應(yīng)用。
1、鉚釘類標(biāo)準(zhǔn)件用鈦合金材料
航空航天工業(yè)中常用的標(biāo)準(zhǔn)件主要包括鉚釘、螺栓及特種標(biāo)準(zhǔn)件 3 大類。對鉚釘來說,最重要的是材料的冷態(tài)塑性,只有冷態(tài)塑性好的材料制造的鉚釘,才能夠進(jìn)行冷鉚接安裝。通常在對強(qiáng)度要求不太高而對耐蝕性能要求高的部位采用鈦合金鉚釘,β 型鈦合金由于在固溶狀態(tài)下為單一的 β 晶粒、且由于其具有體心立方的原子結(jié)構(gòu)排列,所以該類合金具有十分優(yōu)異的冷加工性能,非常適用于制造鈦合金鉚釘。
1.1、TB2鈦合金
我國鈦合金標(biāo)準(zhǔn)件的研制就是以 TB2 鈦合金鉚釘?shù)难兄乒ぷ鳛槠瘘c(diǎn)的。1965 年,成都飛機(jī)設(shè)計(jì)研究所在新機(jī)研制時(shí)提出,計(jì)劃在其后機(jī)身鈦結(jié)構(gòu)件上采用鈦合金鉚釘,并提出了論證和設(shè)計(jì)。從 1970 年開始,在天津冶金局材料研究所和有色金屬研究院等單位的配合下,成都飛機(jī)設(shè)計(jì)研究所與成飛公司聯(lián)合展開了TB2鈦合金鉚釘?shù)难兄萍皯?yīng)用研究工作,先后完成了TB2鈦合金材料研制、絲材冷鐓成形研究、鉚釘鉚接試驗(yàn)研究等工作,并于 1979 年完成了相關(guān)工作技術(shù)鑒定,制訂了暫行技術(shù)條件。TB2鈦合金是一種亞穩(wěn)定型 β 鈦合金,合金名義成分 Ti-3Al-8Cr-5Mo-5V。該合金在固溶處理狀態(tài)下具有優(yōu)異的冷成形性能和焊接性能,我國目前主要用作制造衛(wèi)星波紋殼體、星箭連接帶及各類冷鐓鉚釘,有時(shí)也用于小規(guī)格螺栓的制造。制造航空標(biāo)準(zhǔn)件時(shí),其使用溫度一般在 300℃以下,航天標(biāo)準(zhǔn)件可在短時(shí)間內(nèi)使用到 500℃。
1986 年,我國頒布了第一部鈦合金標(biāo)準(zhǔn)件專用標(biāo)準(zhǔn) GJB120-1986《鈦合金鉚釘》,1990 年我國頒布了第2部及第3部鈦合金標(biāo)準(zhǔn)件專用技術(shù)標(biāo)準(zhǔn)GJB856-90《抗拉型鈦合金環(huán)槽鉚釘規(guī)范》與 GJB857.1-90《100°沉頭抗拉型鈦合金進(jìn)環(huán)槽鉚釘》,這 3 部標(biāo)準(zhǔn)都是 TB2 鈦合金鉚釘?shù)膶S眉夹g(shù)標(biāo)準(zhǔn),就各類規(guī)格的 TB2 鉚釘進(jìn)行了明確規(guī)范,為其工程化批產(chǎn)及應(yīng)用奠定了標(biāo)準(zhǔn)基礎(chǔ)。目前 TB2 制造的鈦合金鉚釘已經(jīng)在我國航天工業(yè)中的多個型號獲得了大量應(yīng)用,同時(shí)在航空型號產(chǎn)品中也獲得了一定數(shù)量的應(yīng)用,均取得了良好的效果。
1.2、TB5 鈦合金
TB5 鈦合金是一種亞穩(wěn)定 β 型鈦合金,其名義成分為 Ti-15V-3Cr-3Sn-3Al。該合金最初是在美國空軍的資助下開發(fā)的,由洛克希德·馬丁公司確定成分、TIMET公司進(jìn)行規(guī)模化生產(chǎn)。該合金具有優(yōu)異的冷成形性能,其冷成形能力與純鈦相當(dāng),可在固溶狀態(tài)下進(jìn)行各種復(fù)雜零件的冷成形(如鉚釘鉚接),時(shí)效后室溫拉伸強(qiáng)度可達(dá) 1000MPa 以上,該合金由于其 V 元素含量高,抗氧化性能較差,一般在 200℃以下的工作環(huán)境中使用,但是該合金具有優(yōu)異的抗腐蝕性能。
美國普惠公司在其生產(chǎn)的航空發(fā)動機(jī)上大量使用Ti-15V-3Cr-3Sn-3Al 鈦合金作為托架,美國B-1B轟炸機(jī)上 Ti-15V-3Cr-3Sn-3Al 鈦合金零件的用量達(dá)到1000 多個,Ti-15V-3Cr-3Sn-3Al 鈦合金標(biāo)準(zhǔn)件在波音飛機(jī)上也應(yīng)用了很多年。我國使用 TB5 鈦合金替代30CrMnSiA 制造某殲擊機(jī)傘梁以及制造衛(wèi)星發(fā)動機(jī)波紋板等部件,同時(shí)采用 TB5 鈦合金制造與殲擊機(jī)傘梁和衛(wèi)星波紋板配套使用的冷鐓鉚釘。
1.3、Ti-45Nb 合金
Ti-45Nb 合金作為一種鉚釘專用材料,其突出的優(yōu)點(diǎn)是塑性高(伸長率可達(dá) 20% 以上,斷面收縮率 高 達(dá) 60%~80%),冷加工性能優(yōu)異,其剪 切 強(qiáng) 度(τ ≥ 350MPa)和抗拉強(qiáng)度(σb≥ 450MPa)均高于純鈦,并且冷變形抗力低于純鈦,非常適合做復(fù)合材料連接用鉚釘材料。美國針對 Ti-45Nb 合金進(jìn)行了大量的基礎(chǔ)研究工作,研制技術(shù)較為成熟,并于 1974 年列入AMS4982 規(guī)范,2002 年修訂為 AMS4982C,至今獲得廣泛使用。美國在航空航天鉚釘產(chǎn)品中,Ti-45Nb合金已經(jīng)全面取代純鈦。該合金與 Ti-6Al-4V 合金搭配,制成的雙金屬鉚釘,已經(jīng)在空客和波音飛機(jī)上獲得大量應(yīng)用。
對于要求剪切強(qiáng)度高,在安裝過程中不允許鉚釘桿變形的鉚釘,一般采用雙金屬鈦合金鉚釘,雙金屬鈦合金鉚釘是由Ti-6Al-4V 釘桿和Ti-45Nb 頭部組成,經(jīng)過慣性摩擦焊接,緊密融合在一起而形成了一個整體實(shí)心鉚釘。這種雙金屬鉚釘在鉚接時(shí),只需用較小的沖擊力就可以使 Ti-45Nb 鉚釘頭產(chǎn)生塑性變形,而Ti-6Al-4V鉚釘桿卻不變形。雙金屬鈦合金鉚釘在B-1 轟炸機(jī)、波音等飛機(jī)上廣泛用于鈦合金構(gòu)件及復(fù)合材料構(gòu)件的鉚接。如美國F-14 戰(zhàn)斗機(jī)機(jī)翼前緣使用4000只該雙金屬鉚釘,其疲勞性能與高鎖螺栓相當(dāng),而成本可降低50%,重量輕 30%~40%,這種雙金屬鉚釘?shù)某杀疽陀谄渌?β 型鈦合金鉚釘。近年來我國也相繼研制開發(fā)了該型雙金屬鉚釘和 Ti-45Nb 鉚釘,已經(jīng)在新一代飛機(jī)的復(fù)合材料蒙皮鉚接中獲得了工程應(yīng)用。
2、螺栓類標(biāo)準(zhǔn)件用鈦合金材料
航空航天標(biāo)準(zhǔn)件中使用量最大的是鈦合金螺栓,鈦合金螺栓按其用途可分為普通螺栓、高鎖螺栓及干涉型螺栓等。以來制造螺栓的鈦合金材料,一般要求其熱處理后獲得高的抗拉強(qiáng)度和剪切強(qiáng)度,通常要求其強(qiáng)度水平與 30CrMnSiA 高強(qiáng)度合金鋼相當(dāng)。
2.1、TC4 鈦合金(σb≥ 1100MPa 級)
TC4(美國牌號 Ti-6Al-4V)鈦合金最初由美國在1954 年首先研制成功,目前已經(jīng)發(fā)展成為一種國際性的鈦合金,是目前人們對其研究最為全面、最為深入的鈦合金。在航空、航天、民用等工業(yè)中得到了廣泛應(yīng)用。已經(jīng)廣泛用于制造飛機(jī)結(jié)構(gòu)中的梁、框、起落架、標(biāo)準(zhǔn)件,航空發(fā)動機(jī)風(fēng)扇、壓氣機(jī)盤、機(jī)匣、葉片等,同時(shí)也大量用于其他行業(yè)中,目前占鈦合金產(chǎn)量的一半以上。該合金具有良好的工藝塑性和超塑性,合金 α+β/β 轉(zhuǎn)變溫度 980~1010℃,長期工作溫度可達(dá) 400℃。1973 年開始,為配合渦扇-8 航空發(fā)動機(jī)TC4 鈦合金葉片的研制工作,我國開始了該合金的研究與工程應(yīng)用。
1956 年,美國采用 TC4(Ti-6Al-4V)鈦合金制造了當(dāng)今世界上第一批鈦合金螺栓,首先用在 B-52 轟炸機(jī)上(代替原 30CrMnSiA 螺栓),由于使用效果非常好,很快就被推廣應(yīng)用,現(xiàn)在西方幾乎所有的飛機(jī)都在大量采用 TC4(Ti-6Al-4V)鈦合金制造其螺栓。但是由于TC4(Ti-6Al-4V)是 α+β 雙相合金,不能冷鐓成形、其釘頭必須加熱鐓制,熱處理需真空水淬和時(shí)效,對加工設(shè)備及工藝要求高。20 世紀(jì) 80 年代后期,我國相關(guān)單位開展了 TC4 鈦合金標(biāo)準(zhǔn)件熱鐓技術(shù)研究,先后開發(fā)出了熱鐓機(jī)床,與20 世紀(jì) 90 年代實(shí)現(xiàn)了 TC4 鈦合金標(biāo)準(zhǔn)件的工業(yè)化生產(chǎn)。目前我國多個航空航天標(biāo)準(zhǔn)件廠都具有批量生產(chǎn) TC4 螺栓的熱鐓設(shè)備與技術(shù)能力,采用TC4 鈦合金制造的螺栓已經(jīng)在我國新一代軍機(jī)、航天飛行器、衛(wèi)星中獲得了大量工程應(yīng)用。
2.2、TC6 鈦合金(σb≥ 980MPa 級)
為滿足航空發(fā)動機(jī)高溫使用要求,北京航空制造工程研究所研制出了可耐 500 ℃以下高溫的 TC6(俄羅斯材料 BT3-1)鈦合金標(biāo)準(zhǔn)件,與 TC4 鈦合金相比,該材料對溫度具有較高的敏感性,其標(biāo)準(zhǔn)件制造更困難。該合金是前蘇聯(lián)研制的 BT3-1 鈦合金,名義成分為 Ti-6Al-2.5Mo-1.5Cr-0.5Fe-0.3Si,目前在俄羅斯得到廣泛應(yīng)用。我國在 1979 年為配合 WP13 航空發(fā)動機(jī)TC6 鈦合金尾桿等部件及配套標(biāo)準(zhǔn)件的研制工作,進(jìn)行了該合金的仿制工作及應(yīng)用研究工作。
TC6合金是一種綜合性能良好的馬氏體型 α+β型雙相鈦合金,一般在退火狀態(tài)下使用,也可進(jìn)行適當(dāng)?shù)臒崽幚韽?qiáng)化。該合金具有良好的性能,抗氧化性能和耐腐蝕性能非常優(yōu)異,其制造的零部件可在 400℃下長時(shí)間工作 6000h 以上、450℃下長時(shí)間工作 2000h 以上。等溫退火處理后室溫抗拉強(qiáng)度大于 980MPa,屈服強(qiáng)度大于 840MPa、延伸率大于 10%、斷面收縮率大于 25%。400℃高溫拉伸強(qiáng)度大于 720MPa、延伸率大于 14%、斷面收縮率大于 40%。為了進(jìn)一步提高其使用強(qiáng)度,也可進(jìn)行“固溶 + 時(shí)效”處理。

2.3、TC16(σb≥ 1030MPa 級)
目前對于鋼制標(biāo)準(zhǔn)件,大部分都采用冷鐓成形加工,只有少數(shù)尺寸較大的采用熱鐓成形加工,冷鐓工藝使標(biāo)準(zhǔn)件實(shí)現(xiàn)了大批量連續(xù)生產(chǎn)。但是大部分工業(yè)鈦合金由于冷成形性能差,無法進(jìn)行冷鐓成形加工。因此,在西方國家,TC4 鈦合金標(biāo)準(zhǔn)件主要采用熱鐓成形工藝方法生產(chǎn),熱鐓工藝的缺點(diǎn)在于:坯料加熱時(shí)易出現(xiàn)局部燒傷和過熱以及表面氧化,同時(shí)不易實(shí)現(xiàn)自動化連續(xù)鐓制、生產(chǎn)效率低。為了提高鈦合金標(biāo)準(zhǔn)件生產(chǎn)效率及其質(zhì)量的穩(wěn)定性,前蘇聯(lián)研制開發(fā)了標(biāo)準(zhǔn)件專用冷鐓用BT16 鈦合金,實(shí)現(xiàn)了鈦合金標(biāo)準(zhǔn)件冷鐓技術(shù)的發(fā)展和跨越,并在伊爾76、伊爾 86、伊爾96、安 124、Su27 系列等蘇制(俄制)飛機(jī)上獲得了大量工程應(yīng)用。
BT16(我國仿制牌號 TC16)鈦合金名義成分Ti-3Al-5Mo-4.5V,該合金是馬氏體型 α+β 型雙相鈦合金,β 穩(wěn)定系數(shù)為 0.83,接近臨界成分。該鈦合金主要用于制造工作溫度 350℃以下的航空標(biāo)準(zhǔn)件,合金α+β/β 轉(zhuǎn)變溫度(860±20)℃。較小的 β 晶粒和在退火狀態(tài)下高達(dá) 25 % 的 β 相體積分?jǐn)?shù)決定了BT16 合金具有優(yōu)異的室溫工藝塑性,所以該合金可在室溫條件下完成標(biāo)準(zhǔn)件頭部的冷鐓成形,因而明顯提高了其螺栓生產(chǎn)效率、降低了生產(chǎn)成本,隨后在固溶時(shí)效熱處理后其強(qiáng)度可達(dá) 1030~1180MPa。俄羅斯(前蘇聯(lián))鈦合金螺栓類標(biāo)準(zhǔn)件主要采用 BT16 鈦合金制造,使用了幾十年沒有出現(xiàn)任何質(zhì)量事故。我國 20 世紀(jì) 90 年代從俄羅斯引進(jìn)了 Su-27 飛機(jī)生產(chǎn)線,為了滿足 Su-27 飛機(jī)的國產(chǎn)化需求,國內(nèi)相關(guān)單位隨即開展了 BT16 鈦合金及其標(biāo)準(zhǔn)件的國產(chǎn)化工作,我國仿制后命名為 TC16 鈦合金。目前,我國自主研制生產(chǎn)的 TC16 鈦合金螺栓已經(jīng)在國產(chǎn)的第三代戰(zhàn)斗機(jī)上獲得了大量工程應(yīng)用。
2.4、TB3(σb≥ 1100MPa 級)
20 世紀(jì)七八十年代,美國等西方工業(yè)發(fā)達(dá)國家的航空航天用 1100MPa 級鈦合金螺栓主要采用TC4(Ti-6Al-4V)鈦合金材料制造,都是采用熱鐓成形工藝生產(chǎn)。我國 20 世紀(jì) 70 年代末 80 年代初應(yīng)復(fù)合材料結(jié)構(gòu)連接需求,急需 1100MPa 的鈦合金螺栓類標(biāo)準(zhǔn)件,由于受到熱鐓設(shè)備的限制(當(dāng)時(shí)國內(nèi)沒有熱鐓成形設(shè)備),無法研制生產(chǎn) 1100MPa 級的 TC4(Ti-6Al-4V)螺栓,為此主要集中精力研制可以直接冷鐓的 β 型鈦合金,TB3鈦合金就是在這種背景條件下研制開發(fā)出來的。TB3合金的成分設(shè)計(jì)參照了美國鈦金屬公司 20 世紀(jì)研制開發(fā)的 Ti-8Mo-8V-2Fe-3Al 鈦合金。
TB3 鈦合金是一種可熱處理強(qiáng)化的亞穩(wěn)定 β 型鈦合金,合金名義成分為 Ti-10Mo-8V-1Fe-3.5Al。該合金的主要優(yōu)點(diǎn)是固溶處理狀態(tài)具有優(yōu)異的冷成形性能,其冷鐓比(Dt/D
0)可達(dá) 2.8,“固溶 + 時(shí)效”制度處理后可獲得高的強(qiáng)度,主要用于制造使用溫度低于300℃的 1100MPa 級高強(qiáng)度航空航天標(biāo)準(zhǔn)件。1982 年 10 月,我國開始了 TB3 鈦合金螺栓的研制工作,1985 年研制工作取得進(jìn)展,并形成了相關(guān)技術(shù)規(guī)范。在20 世紀(jì) 80年代中后期國產(chǎn) TB3 鈦合金先后制成高鎖螺栓和干涉型螺栓,裝于飛機(jī)復(fù)合材料結(jié)構(gòu)與金屬結(jié)構(gòu),為我國鈦合金螺栓類標(biāo)準(zhǔn)件的應(yīng)用摸索出了一定經(jīng)驗(yàn)基礎(chǔ)。該合金現(xiàn)已廣泛用做 1100MPa 鈦合金螺栓的制造,并已成功應(yīng)用于Y-7、J-8、J-10 飛機(jī)及某些航天飛行器上。
目前,TB3 鈦合金已成為我國能夠工業(yè)化生產(chǎn)的宇航飛行器用鈦合金螺栓類標(biāo)準(zhǔn)件的主要材料。同時(shí),該鈦合金也用于鉚釘?shù)闹圃?,我國?2006 年頒布的GJB120-2006《鈦及鈦合金鉚釘》中也將 TB3 鈦材作為鉚釘用料正式列入標(biāo)準(zhǔn)。
2.5、TB8 鈦合金(σb≥ 1280MPa 級)
隨著航空航天技術(shù)的飛速發(fā)展,在軍民用飛機(jī)上所采用的機(jī)械連接技術(shù)要求越來越高,其所采用的標(biāo)準(zhǔn)件技術(shù)含量也越來越高,其在整機(jī)上所起的作用已不僅是“緊固”、“連接”作用,而是成為實(shí)現(xiàn)整機(jī)性能的重要結(jié)構(gòu)件。未來航空航天技術(shù)的發(fā)展趨勢要求新型標(biāo)準(zhǔn)件的比強(qiáng)度高,即要求重量輕、強(qiáng)度高。所以美國、俄羅斯、法國等世界航空強(qiáng)國都在積極開發(fā)抗拉強(qiáng)度1200MPa 以上的高強(qiáng)度鈦合金材料及其標(biāo)準(zhǔn)件。近年來,美鋁公司開發(fā)出了 Timetal555 鈦合金高強(qiáng)螺栓,其固溶時(shí)效后抗拉強(qiáng)度達(dá) 1300MPa 以上、雙剪強(qiáng)度大于745MPa、延伸率大于 10%,各項(xiàng)性能指標(biāo)完全達(dá)到了典型的 1250MPa 鍍鎘合金鋼標(biāo)準(zhǔn)件規(guī)范的要求。SPS航空標(biāo)準(zhǔn)件集團(tuán)采用 SPS TITANTM761 鈦合金加工制造
的螺栓產(chǎn)品 Aerlite180,其抗拉強(qiáng)度可達(dá) 1240MPa、剪切強(qiáng)度可達(dá) 745MPa,達(dá)到了許多合金鋼和耐蝕合金標(biāo)準(zhǔn)件的強(qiáng)度水平,同時(shí)減重 40%。
為了緊跟國際先進(jìn)航空航天鈦合金標(biāo)準(zhǔn)件發(fā)展趨勢,近年來西工大超晶公司與信陽航天標(biāo)準(zhǔn)件廠聯(lián)合研制開發(fā)了標(biāo)準(zhǔn)件專用TB8 鈦合金棒絲材及其 1280MPa 高強(qiáng)螺栓類標(biāo)準(zhǔn)件,其規(guī)格從 φ4~φ25。TB8 鈦合金是我國仿制美國的 β21S 鈦合金,其 名 義 成 分 為 Ti-3Al-2.7Nb-15Mo,β21S 合金是美國鈦金屬公司(Timent)1989 年為 NASP 計(jì)劃研制
開發(fā)的亞穩(wěn)定 β 型鈦合金,β21S鈦合金具有優(yōu)異的冷熱加工性能、深的淬透性、高的抗蠕變性能、高的抗氧化性能和良好的抗腐蝕性能,所以該合金得到了飛機(jī)設(shè)計(jì)者和制造者的認(rèn)可,作為優(yōu)良的宇航結(jié)構(gòu)材料于 1994 年首先被列入美國的 ASTM 標(biāo)準(zhǔn)中,美國主要使用該合金制造航天飛機(jī)用鈦基復(fù)合材料及波音 777 等飛機(jī)發(fā)動機(jī)吊艙部件。我國從 20 世紀(jì) 90 年代開始進(jìn)行了該合金的仿制工作,完成了某型飛機(jī)結(jié)構(gòu)件用 TB8 鈦合金鍛件及鈑金件的研制及應(yīng)用研究工作,由于最終沒有獲得工程化應(yīng)用,僅在 GB/T3620.1-2007《鈦及鈦合金牌號和化學(xué)成分》中對其牌號及成分進(jìn)行規(guī)范,其材料及產(chǎn)品沒有形成國標(biāo)、國軍標(biāo)以及航標(biāo)規(guī)范。

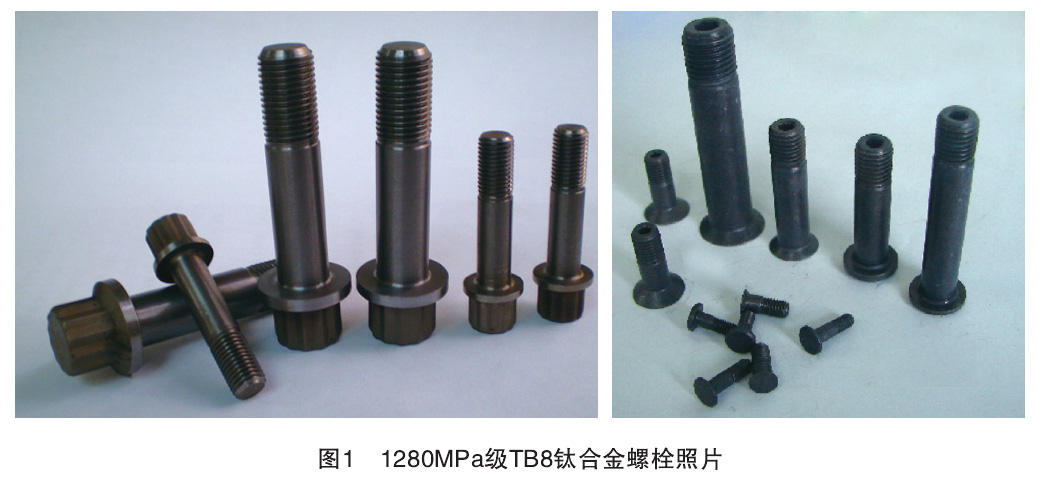

信陽航天標(biāo)準(zhǔn)件廠與西工大超晶公司聯(lián)合研制開發(fā)的 1280MPa 級 TB8 鈦合金螺栓實(shí)物照片見圖 1,主要性能指標(biāo)見表 1。由于該合金的采用的 β 穩(wěn)定元素為高熔點(diǎn)、抗氧化的鉬元素和鈮元素,而非 TB2、TB3 鈦合金采用的抗氧化性能差的釩元素,所以該合金制造的標(biāo)準(zhǔn)件長時(shí)間使用溫度可達(dá) 550℃,徹底解決了傳統(tǒng)高強(qiáng) β 鈦合金標(biāo)準(zhǔn)件使用溫度低(不高于 300℃)的問題。目前,研制開發(fā)的該 1280MPa 級 TB8 鈦合金高強(qiáng)螺栓已經(jīng)在我國新一代飛機(jī)中獲得了工程應(yīng)用,取得了良好的減重效果和與復(fù)合材料相容性效果。

表1 1280MPa級TB8鈦合金螺栓性能指標(biāo)
性能項(xiàng)目 | 指標(biāo) | 備注 |
抗拉強(qiáng)度 /MPa | ≥ 1280 | 按照 GJB715.23A-2008
標(biāo)準(zhǔn)進(jìn)行 |
延伸率 /%
(同爐材料) | ≥ 8 | 為同批材料隨爐試樣延伸率,螺栓對延
伸率無要求 |
雙剪強(qiáng)度 /MPa | ≥ 755 | 按照 GJB715.26A-2008
標(biāo)準(zhǔn)進(jìn)行 |
疲勞壽命 / 次 | ≥ 130000 | 按照 GJB715.30A-2002
標(biāo)準(zhǔn)進(jìn)行,載荷:512MPa |
3、總結(jié)
可以看出,航空用鈦合金標(biāo)準(zhǔn)件的研究與應(yīng)用自工業(yè)鈦合金出現(xiàn)就已經(jīng)開始,美國、俄羅斯(前蘇聯(lián))等航空工業(yè)發(fā)達(dá)國家在很早就已經(jīng)形成了符合自身工藝技術(shù)的標(biāo)準(zhǔn)件用鈦合金材料體系,鈦合金標(biāo)準(zhǔn)件已經(jīng)在其航空制造領(lǐng)域獲得了大量應(yīng)用。而我國航空用鈦合金標(biāo)準(zhǔn)件的研究及應(yīng)用起步較晚,都是在航空發(fā)動機(jī)或飛機(jī)的仿制、技術(shù)借鑒或引進(jìn)改進(jìn)過程中被動進(jìn)行的,制造標(biāo)準(zhǔn)件的鈦合金材料基本都是借鑒或仿制俄羅斯(前蘇聯(lián))、美國的,同時(shí)我們國家航空標(biāo)準(zhǔn)件中鈦合金標(biāo)準(zhǔn)件的占有量相對較低。隨著我國航空工業(yè)的迅速發(fā)展及對飛行器性能要求的不斷提高,未來高性能航空標(biāo)準(zhǔn)件對其制造鈦合金材料提出了更高強(qiáng)度、更高斷裂韌性、更高疲勞性能要求。
相關(guān)鏈接
