深海探測裝備用鈦方塊是以Ti-6Al-4V ELI（斷裂韌性≥70 MPa·√m）?、Ti-5Al-5Mo-5V-3Cr（強度≥1100 MPa）?等鈦合金為基材，通過精密鍛造、熱等靜壓或增材制造工藝制成的塊狀功能材料，具備抗壓強度≥800 MPa?、耐蝕性（耐受Cl?濃度3.5%海水及H?S≥100 ppm腐蝕環境）?、無磁特性?及輕量化（密度4.51g/cm3）?優勢，專用于載人潛水器耐壓殼體?、深海機械臂關節?、傳感器支架?及推進系統?等核心部件，未來將隨深海礦產開發（多金屬結核、可燃冰）?及極端環境科研需求增長，進一步拓展至深海采礦設備?、能源管線系統?等領域，成為深海探測裝備的“隱形守護者”?。以下是中揚金屬針對深海探測裝備用鈦方塊的詳細描述：

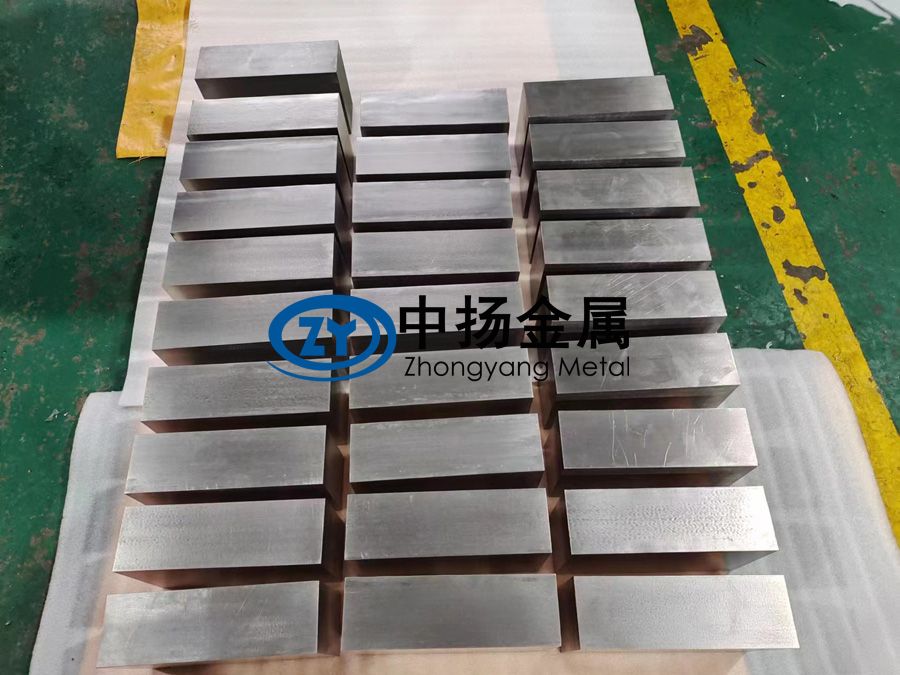

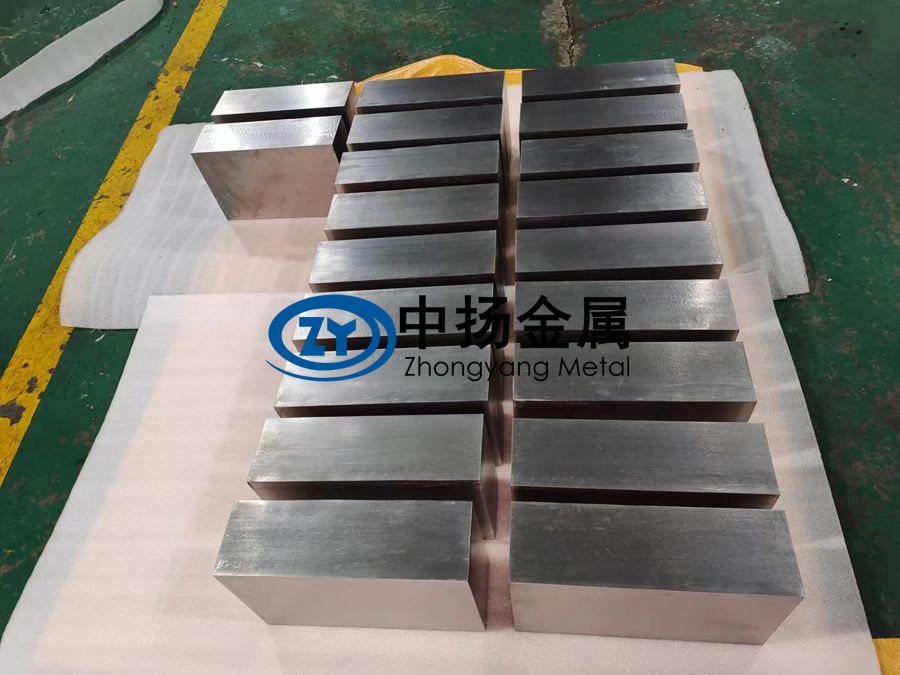

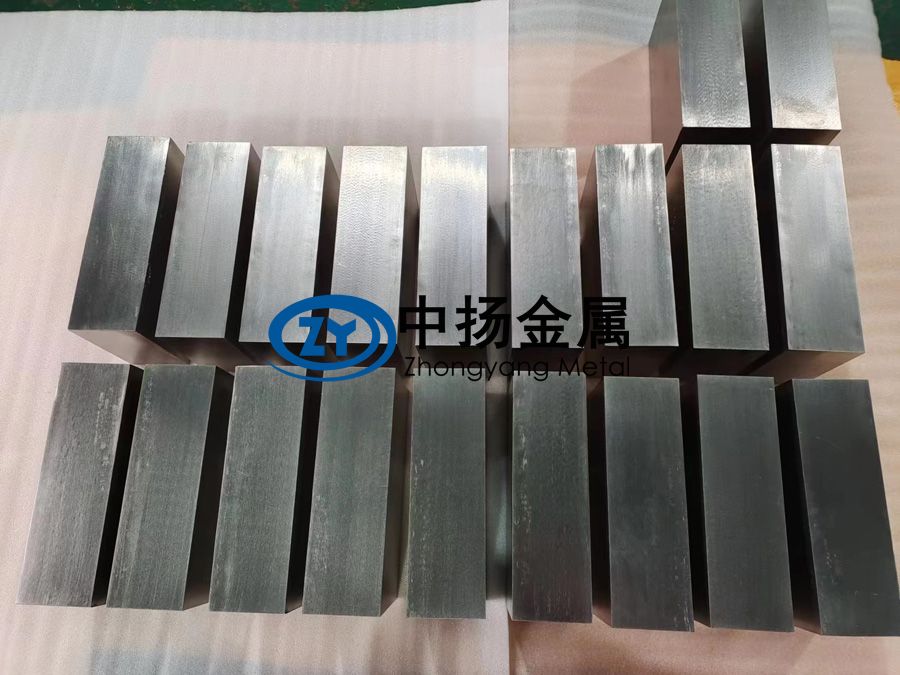

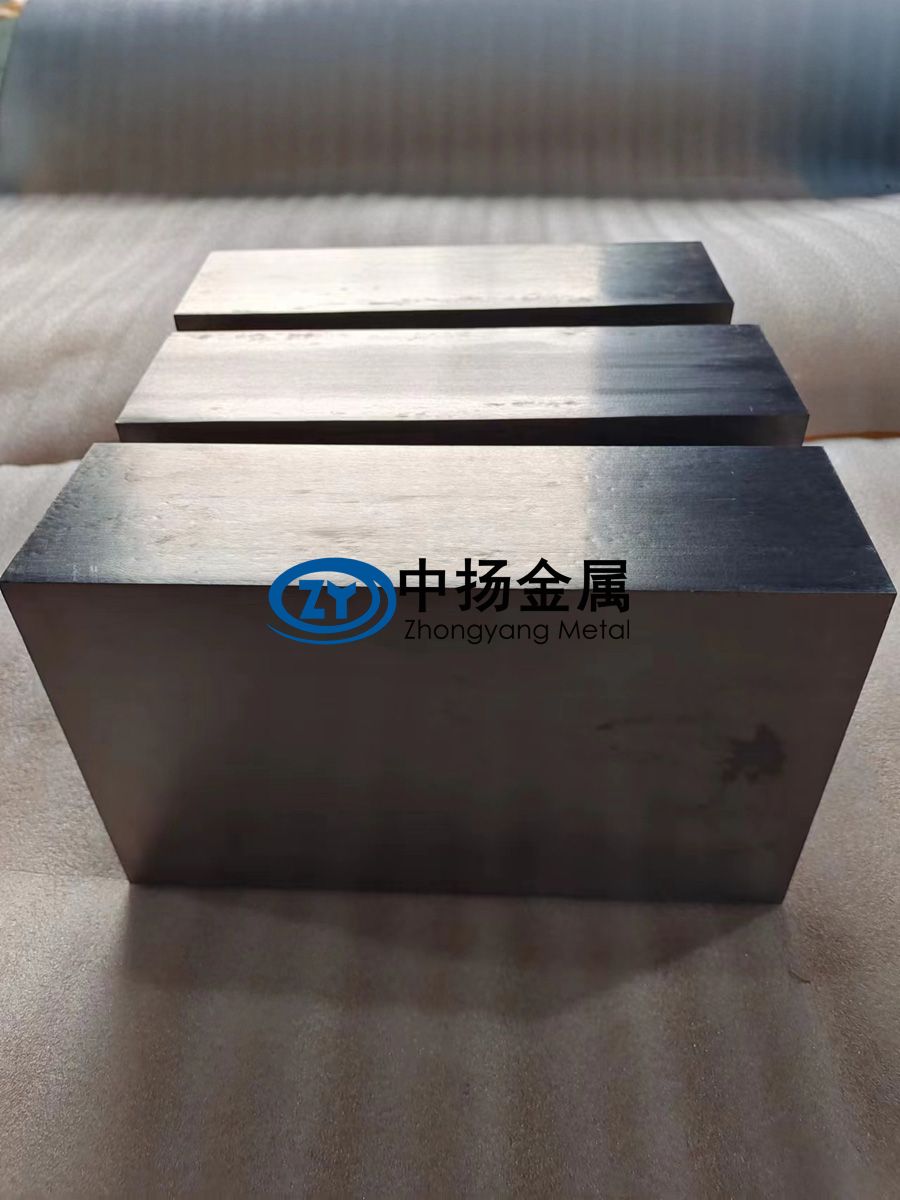

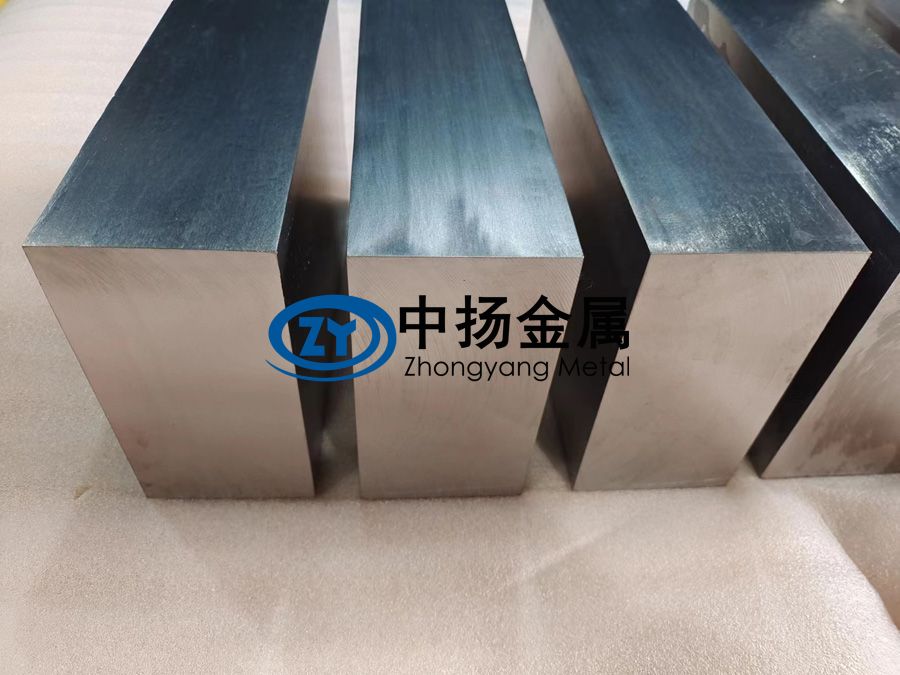

一、鈦方塊在深海探測裝備中的定義
| 項目 | 描述 |
| 定義 | 鈦方塊是由鈦或鈦合金制成的立方體或長方體塊材，具有超高強度與耐壓性，用于深海極端環境下的承力結構件。 |
| 核心用途 | 深海耐壓殼體、設備支撐基座、傳感器保護框架等需承受超高壓（≥100MPa）的關鍵部件。 |
| 形態特征 | 尺寸范圍：50mm×50mm×50mm至2000mm×2000mm×2000mm；表面粗糙度Ra≤3.2μm（需防生物附著）。 |
二、常用材質與成分
| 合金牌號 | 主要成分（wt%） | 適用場景 |
| Ti-6Al-4V ELI | Ti-6Al-4V（低間隙元素） | 載人潛水器耐壓殼體（綜合強度與韌性最優） |
| Ti-6242 | Ti-6Al-2Sn-4Zr-2Mo | 深海機器人關節基座（耐5000米級水壓） |
| Ti-5111 | Ti-5Al-1Sn-1Zr-1V-0.8Mo | 深海聲吶陣列支架（抗氫脆、耐低溫） |
| CP-Ti Grade 4 | 純鈦（≥99.5% Ti） | 腐蝕性流體采樣艙外殼（耐H?S/CO?環境） |
三、性能特點
| 性能指標 | 具體表現 |
| 耐壓強度 | 屈服強度≥830MPa（Ti-6Al-4V ELI），可承受110MPa靜水壓（相當于11000米水深）。 |
| 抗腐蝕性 | 耐海水腐蝕速率＜0.001mm/年（不銹鋼的1/100），免維護壽命超30年。 |
| 抗氫脆性 | 氫含量≤150ppm（ELI級），避免深海高壓滲透導致的脆性斷裂。 |
| 輕量化 | 密度4.5g/cm3，相同強度下比高強鋼輕40%，提升裝備有效載荷。 |
| 焊接性 | 激光焊接接頭系數≥0.9（母材強度90%以上），確保深海高壓密封性。 |
四、執行標準
| 標準類型 | 標準編號 | 覆蓋內容 |
| 國際標準 | ASTM B348 | 鈦及鈦合金鍛件與方塊材料力學性能要求 |
| 海洋工程標準 | DNVGL-OS-C401 | 深海裝備用鈦合金結構件設計與制造規范 |
| 中國國標 | GB/T 3620.1-2016 | 鈦及鈦合金牌號和化學成分要求 |
| 特殊規范 | ISO 13628-6 | 水下生產系統鈦合金部件抗壓與疲勞測試標準 |
五、加工工藝與關鍵技術
| 工藝環節 | 關鍵技術 |
| 熔煉與鑄造 | 真空自耗電弧熔煉（VAR）+ 熱等靜壓（HIP）消除內部缺陷（孔隙率≤0.1%）。 |
| 鍛造與軋制 | 多向模鍛（3D鍛造）細化晶粒（晶粒度≤ASTM 5級），提升各向同性。 |
| 熱處理 | 雙重退火（900℃/2h + 700℃/2h）優化α+β相比例，平衡強度與韌性。 |
| 表面處理 | 微弧氧化（MAO）生成10-30μm陶瓷層，抗生物附著與電偶腐蝕。 |
| 焊接技術 | 真空電子束焊接（EBW）實現深寬比10:1的焊縫，減少熱影響區（HAZ）。 |
六、具體應用領域
| 應用場景 | 部件名稱 | 材料選擇 | 性能要求 |
| 載人潛水器 | 耐壓艙體框架 | Ti-6Al-4V ELI | 全海深（11000米）抗壓、抗疲勞 |
| 海底觀測站 | 設備基座方塊 | Ti-6242 | 耐長期靜水壓（≥60MPa） |
| 深海機器人 | 機械臂連接塊 | Ti-5111 | 抗沖擊（1000J/cm2）與耐低溫 |
| 采樣設備 | 高壓密封艙體 | CP-Ti Grade 4 | 耐H?S/Cl?腐蝕（pH 2-12） |
| 聲學陣列 | 換能器支撐基座 | Ti-3Al-2.5V | 低噪聲傳遞（彈性模量匹配海水） |
七、與其他材料的對比分析
| 對比項 | 鈦方塊 | 高強鋼（HY-100） | 鋁合金（7075-T6） | 復合材料（CFRP） |
| 密度 | 4.5g/cm3 | 7.8g/cm3 | 2.8g/cm3 | 1.6g/cm3 |
| 耐壓極限 | 110MPa（Ti-6Al-4V ELI） | 80MPa（易腐蝕需涂層） | 40MPa（易蠕變） | 60MPa（層間易剝離） |
| 耐腐蝕性 | 免維護（無需涂層） | 需犧牲陽極或涂層保護 | 需陽極氧化處理 | 耐海水但樹脂易老化 |
| 加工成本 | 高（熔煉+鍛造復雜） | 中 | 低 | 中高（鋪層與固化工藝復雜） |
| 壽命周期 | ＞30年 | 10-15年（維護頻繁） | 5-8年（易點蝕） | 15-20年（紫外/濕熱敏感） |
八、未來發展新方向
| 方向 | 技術突破 | 潛在應用 |
| 梯度材料 | 鈦-陶瓷梯度結構（表面超硬、芯部韌化） | 抗生物附著與抗沖擊一體化深海裝備殼體 |
| 3D打印 | 電子束熔融（EBM）制造鏤空輕量化鈦方塊（減重30%以上） | 深海浮力材料框架、仿生結構傳感器基座 |
| 智能監測 | 嵌入式光纖光柵（FBG）實時監測鈦方塊應力與形變 | 海底地震監測站、載人艙體健康管理系統 |
| 耐極端環境 | 鈦-鉬-鈮合金（耐溫-200℃~600℃） | 深海熱液噴口科考設備、極地冰下探測裝備 |
| 綠色回收 | 電解法鈦再生技術（能耗降低50%） | 退役深海裝備鈦方塊循環利用 |
| 生物兼容涂層 | 仿生鯊魚皮微結構涂層（減阻+抑菌） | 深海探測器外殼（提升航速與防生物污染） |
總結
深海探測裝備用鈦方塊是突破海洋深淵極限的核心材料，其技術壁壘在于“超高強度+超耐蝕+輕量化”三位一體性能。未來需聚焦以下方向：
材料極限突破：開發全海深（＞11000米）鈦合金，屈服強度≥1000MPa；
制造智能化：AI工藝優化實現零缺陷鈦方塊批量化生產；
功能集成化：將傳感、防腐、結構功能融合于一體，打造“智能鈦方塊”。
