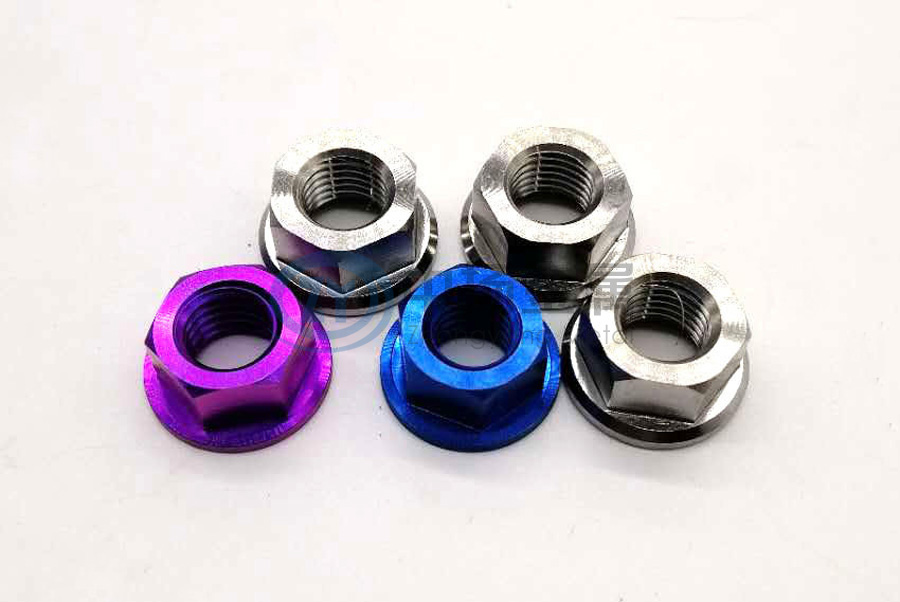

輪轂系統(tǒng)用鈦螺母是以鈦合金（如TC4）為材質(zhì)制成的輕量化緊固件，具備高強度（抗拉強度≥950MPa）、耐腐蝕、耐高溫及輕量化（密度4.5g/cm3）等性能，其特點包括12.9級硬度?、可定制化外觀?及抗阻尼設計?，廣泛應用于汽車改裝、賽車競技及航空航天領域，通過降低簧下質(zhì)量提升操控性和燃油效率?。以下是中揚金屬針對輪轂系統(tǒng)用鈦螺母的詳細技術解析與應用呈現(xiàn)：
一、鈦螺母在輪轂系統(tǒng)中的定義與核心價值
| 項目 | 描述 |
| 定義 | 由鈦或鈦合金（如Ti-6Al-4V、Ti-3Al-2.5V）制成的高性能緊固件，專用于輪轂與剎車系統(tǒng)的輕量化、高強度連接。 |
| 核心優(yōu)勢 | 比鋼螺母輕45%，強度等同；耐鹽霧腐蝕免維護；降低簧下質(zhì)量，提升操控性。 |
| 典型應用場景 | 賽車/超跑輪轂、高端改裝車、新能源車輕量化設計、高腐蝕環(huán)境（如沿海地區(qū)）。 |
二、材料選擇與性能參數(shù)
| 合金牌號 | 關鍵性能 | 適用場景 |
| Ti-6Al-4V | 抗拉強度≥900MPa，耐溫550℃ | 賽道競速輪轂（極端載荷與溫度） |
| Ti-3Al-2.5V | 抗疲勞性優(yōu)（10?次循環(huán)），耐鹽霧腐蝕 | 日常高性能車、新能源車輪轂 |
| CP-Ti Grade 4 | 高塑性（延伸率≥15%），無磁性 | 豪華車輕量化改裝、防磁干擾需求場景 |
三、關鍵性能指標
| 指標 | 數(shù)值/表現(xiàn) | 測試標準 |
| 密度 | 4.5 g/cm3（傳統(tǒng)鋼螺母7.8g/cm3） | ASTM B348 |
| 抗拉強度 | 800-1400 MPa（Ti-6Al-4V） | ISO 898-1 |
| 鹽霧耐蝕性 | ＞2000小時無紅銹（不銹鋼的20倍） | ISO 9227 |
| 疲勞極限 | 400-600 MPa（鋼螺母的1.5倍） | DIN 50100 |
| 工作溫度 | -50℃~550℃（Ti-6Al-4V） | SAE J1211 |
四、加工工藝與質(zhì)量控制
| 工藝環(huán)節(jié) | 技術要求 |
| 冷鐓成型 | 六模六沖冷鐓機成型，螺紋精度達ISO 6H級（公差±0.01mm） |
| 熱處理 | 真空固溶時效（Ti-6Al-4V：950℃/1h水淬 + 540℃/4h時效） |
| 表面處理 | 微弧氧化（MAO）或PVD鍍層（厚度5-15μm），摩擦系數(shù)0.08-0.12（防松動） |
| 檢測項目 | ① 氫含量≤100ppm（防氫脆） |
| ② 磁粉探傷（裂紋≤0.05mm） |
| ③ 扭矩-預緊力曲線校準 |
五、典型應用案例與效益
| 車型/場景 | 應用部位 | 材料選擇 | 實測效益 |
| F1賽車 | 碳纖維輪轂鎖緊螺母 | Ti-6Al-4V | 單螺母減重18g，全車減重＞500g |
| 特斯拉Model S Plaid | 高性能輪轂螺栓 | Ti-3Al-2.5V | 續(xù)航提升0.5%（簧下質(zhì)量降低） |
| 沿海地區(qū)豪華車 | 防腐蝕輪轂螺母 | MAO涂層Ti-3Al-2.5V | 5年免維護，無銹蝕痕跡 |
| 改裝車 | 輕量化鍛造輪轂螺母 | CP-Ti Grade 4 | 加速響應提升，視覺效果高級 |
六、與傳統(tǒng)螺母的對比分析
| 對比項 | 鈦螺母 | 鋼螺母（10.9級） | 鋁合金螺母（7075） |
| 重量 | 4.5g/cm3（輕45%） | 7.8g/cm3 | 2.8g/cm3（強度不足） |
| 比強度 | 178-311 MPa·cm3/g | 100-130 MPa·cm3/g | 150-180 MPa·cm3/g（易滑牙） |
| 耐腐蝕性 | 終身免維護（無需涂層） | 需鍍鋅/達克羅（3-5年更換） | 需陽極氧化（耐蝕性一般） |
| 抗疲勞性 | ＞10?次循環(huán)（載荷為鋼的120%） | 5×10?次循環(huán) | ＜10?次循環(huán) |
| 成本 | 高（約鋼螺母8-12倍） | 低 | 中等（壽命短，綜合成本高） |
七、未來技術方向
| 創(chuàng)新領域 | 技術方案 | 潛在價值 |
| 智能螺母 | 集成LoRa無線傳感器監(jiān)測預緊力與溫度 | 實時預警賽車輪轂安全狀態(tài) |
| 仿生結構 | 蜂窩狀鏤空設計（3D打印減重40%） | 超輕量化競速場景應用 |
| 復合涂層 | 氮化鈦（TiN）+類金剛石（DLC）復合鍍層（硬度≥3000HV） | 防刮擦、抗極端磨損（砂石路面） |
| 低成本制造 | 鈦屑回收冷軋技術（成本降低35%） | 普及至高端量產(chǎn)車型 |
八、選型與使用建議
優(yōu)先級場景：
賽車/超跑：選擇Ti-6Al-4V + MAO涂層，極端性能優(yōu)先；
新能源車：Ti-3Al-2.5V，平衡輕量化與成本；
沿海/高腐蝕地區(qū)：必選鈦螺母，避免銹死風險。
安裝規(guī)范：
使用鈦專用扭矩扳手（摩擦系數(shù)校準）；
配合鈦墊片或絕緣涂層，防止與鋁/鋼輪轂電偶腐蝕；
禁止使用含氯清潔劑（避免應力腐蝕）。
維護周期：
每2萬公里檢查預緊力（普通車）；
賽道日車輛需每次賽后拆檢（高溫可能導致蠕變）。
總結：
鈦螺母通過“輕量化-耐腐蝕-長壽命”三位一體性能，成為輪轂系統(tǒng)升級的核心部件，尤其適合對性能與可靠性要求嚴苛的場景。其高成本可通過降低維護費用與提升車輛效率部分抵消，未來隨制造技術突破有望向高端民用市場滲透。
