一、定義與核心特性
錐頭鈦合金螺絲（Countersunk Head Titanium Screw）指頭部呈圓錐形、可完全沉入安裝面的鈦合金緊固件，專為低剖面、流線型裝配場景設計。其核心特性包括：
低剖面設計：頭部錐角通常為82°或90°（ISO 10642標準），實現安裝面齊平，減少風阻/流體阻力。
輕量化：密度4.5g/cm3（鋼的57%），M6×12螺絲僅1.8 g（鋼制3.2 g），全車減重潛力顯著。
高強度與耐腐蝕：TC4鈦合金抗拉強度≥900 MPa，鹽霧測試5000小時無銹蝕，耐受酸雨、海水等環境。
二、關鍵設計參數
| 參數 | ISO 10642標準 | 鈦合金適配優化 |
| 錐頭角度 | 82°或90° | 82°（航空氣動優化） |
| 頭部直徑（D） | 1.5×螺紋直徑 | 1.6×d（增強抗拉脫能力） |
| 螺紋公差 | ISO 965-1（6g級） | 滾壓成型（疲勞強度+25%） |
| 沉孔深度 | ≥頭部高度（H） | H+0.1 mm（確保齊平安裝） |
三、材料選擇與性能對比
| 參數 | TC4鈦合金 | 316不銹鋼 | 12.9級鋼 |
| 抗拉強度（MPa） | 900-1100 | 580 | 1200 |
| 密度（g/cm3） | 4.5 | 8.0 | 7.8 |
| 耐鹽霧壽命 | 5000+ | 2000 | 1200（鍍鋅） |
| 適用溫度（℃） | -196~350 | -50~400 | -50~300 |
選材建議：
通用場景：TC4（Ti-6Al-4V）綜合性能最優，適配ISO 7380標準。
高溫環境：TA15（Ti-6.5Al-1Mo）耐溫550℃，適配發動機艙高溫區域。
醫療設備：TA2（工業純鈦）生物相容性（ASTM F136），非磁性。
四、加工工藝與技術難點
錐頭精密成型
冷鐓+車削復合工藝：先冷鐓預成型，后CNC車削錐面（角度公差±0.5°，表面粗糙度Ra≤0.8 μm）。
熱鍛工藝：對TB3鈦合金加熱至600-750℃，提升塑性（延伸率+30%）。
表面強化處理
微弧氧化（MAO）：生成30 μm陶瓷層，硬度≥1500 HV，耐溫600℃。

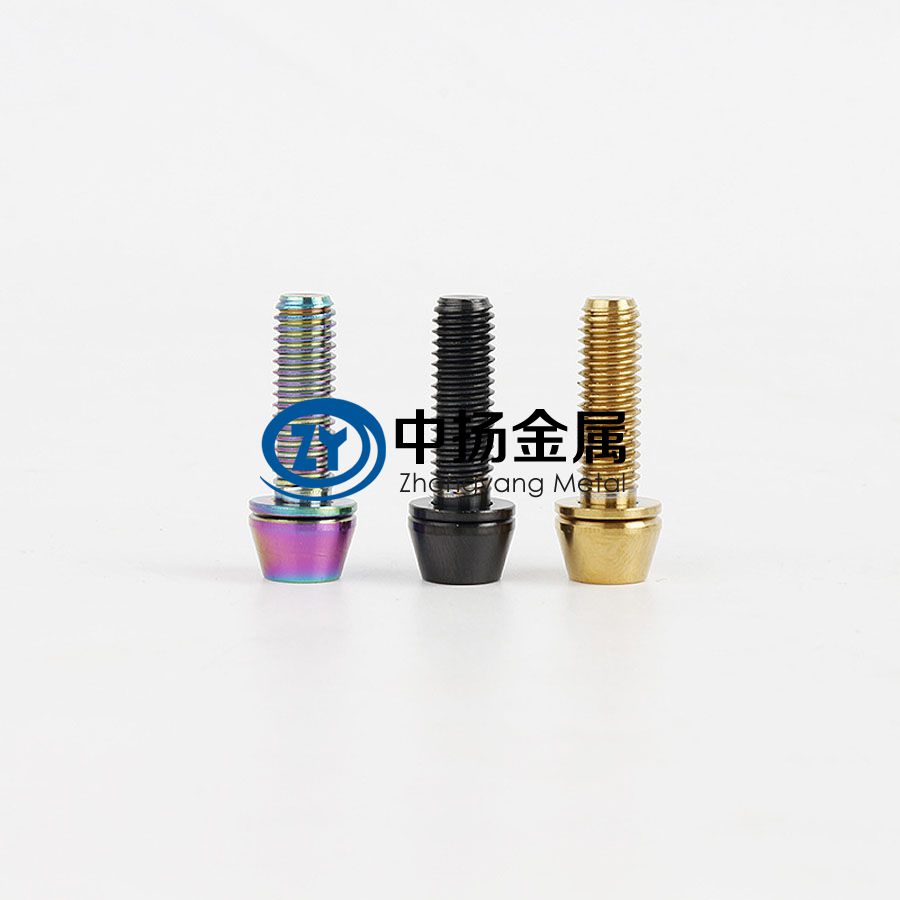

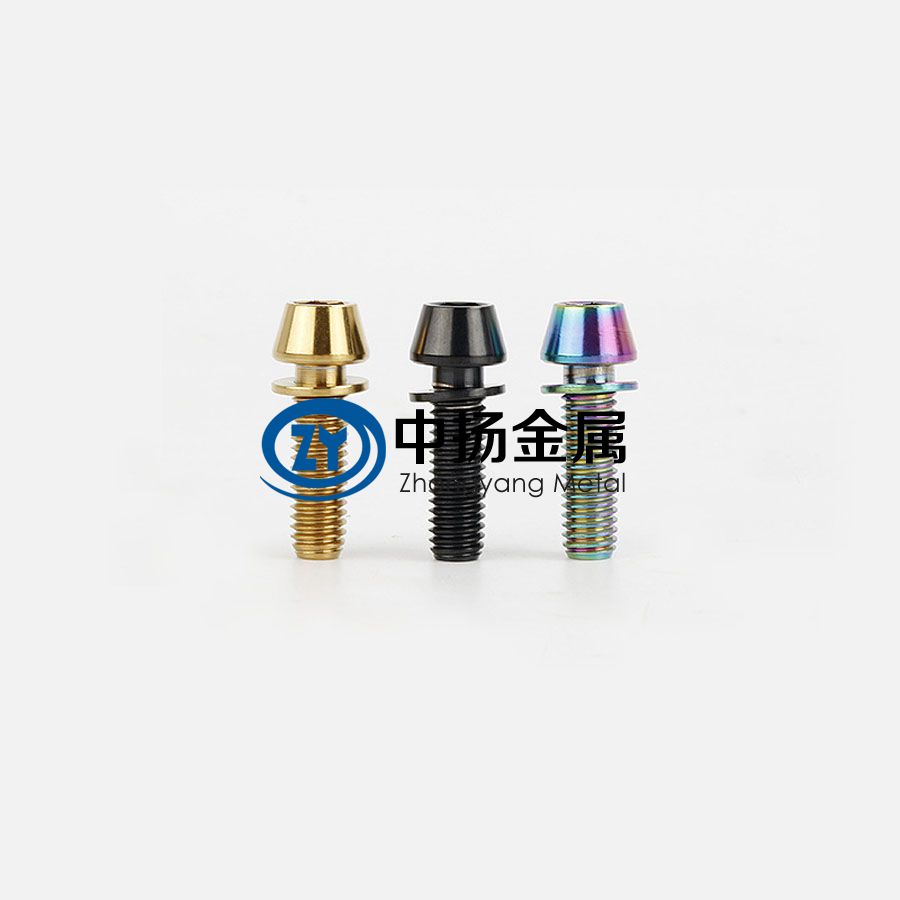

陽極氧化：電壓調控彩色膜層（藍/紫/金），厚度5-20 μm，防腐蝕+美觀。
滲氮處理：表面硬度1200 HV，耐磨性提升3倍（適配頻繁拆裝場景）。
螺紋抗疲勞設計
滾壓成型：疲勞強度比切削螺紋高25%-30%（ISO 898-1標準）。
雙線螺紋：主副螺紋協同受力，預緊力均勻性提升15%。
五、典型應用場景與規格
| 領域 | 應用案例 | 規格示例 | 性能要求 |
| 航空航天 | 飛機蒙皮固定 | M5×16（TC4 MAO） | 抗原子氧侵蝕/氣動外形優化 |
| 賽車工程 | 碳纖維車身與底盤連接 | M6×20（TC4 ELI） | 減重+抗振動（50g加速度） |
| 船舶設備 | 甲板設備沉頭固定 | M8×25（TA2陽極氧化） | 耐海水腐蝕/防紫外線老化 |
| 醫療設備 | 手術臺導軌固定 | M4×10（TA2涂層） | 生物相容性/非磁性 |
六、安裝規范與禁忌
扭矩控制（安全核心）
參考公式：T=0.2×Fpre×d（Fpre為軸向預緊力，d為公稱直徑）。
扭矩表（TC4材質）：
| 規格 | 鋼制扭矩（N·m） | 鈦合金扭矩（N·m） | 潤滑劑類型 |
| M4 | 1.5-2 | 1.2-1.5 | PTFE干膜 |
| M6 | 8-10 | 6-8 | 銅基防卡膏 |
| M8 | 20-25 | 16-20 | 二硫化鉬潤滑脂 |
沉孔加工要求
沉孔角度：與螺絲錐頭嚴格匹配（82°或90°，公差±0.5°）。
沉孔深度：略大于頭部高度（H+0.1 mm），確保齊平安裝。
絕對禁忌
? 使用非標沉孔工具（如普通鉆頭替代錐形銑刀，導致接觸不良）。
? 重復使用已塑性變形的螺絲（疲勞強度下降50%以上）。
七、品牌推薦與真?zhèn)舞b別
高端品牌
Pro-Bolt（英國）：彩色陽極氧化鈦螺絲，適配航空航天與賽車。
ARP（美國）：TC4 ELI高強度螺絲，抗拉強度1100 MPa。
工業級品牌
中揚金屬：國產TC4錐頭螺絲，M6單價￥20，符合GB/T 3098.6標準。
MISUMI（日本）：JIS標準鈦螺絲，支持非標定制（最小訂單50件）。
真?zhèn)舞b別
磁性測試：純鈦無磁性，假冒“鈦鋼”含鐵磁性成分。
錐頭精度：正品錐角公差±0.5°，仿制品常超±1°。
氧化層驗證：陽極氧化真品在10% NaOH溶液中浸泡5分鐘不退色。
八、未來技術趨勢
智能集成
預緊力監測：頭部嵌入光纖光柵傳感器，實時數據傳輸至監控系統。
溫變預警：熱致變色涂層（＞300℃顯紅色），提示過熱風險。
增材制造
拓?fù)鋬?yōu)化結構：激光粉末床熔融（LPBF）制造中空錐頭，減重30%+強度不變。
梯度材料：頭部高硬（TiB?增強），桿部高韌（β鈦合金基體）。
極端環境適配
抗氫脆處理：表面納米晶化（晶粒≤50 nm），氫擴散系數降低100倍。
極地防護：類金剛石（DLC）涂層，耐-60℃低溫脆性。
結語
錐頭鈦合金螺絲以其低剖面設計與鈦合金性能優勢，成為高可靠裝配場景的核心組件。應用時需：
精準選型：按載荷/環境匹配材質與表面處理。
嚴格施工：專用工具+沉孔精度控制，確保安全性與壽命。
前瞻布局：關注智能傳感與增材制造技術，提升產品附加值。
從飛機蒙皮到賽車車身，鈦合金以毫米級精密工藝與克重級輕量化追求，持續推動高端緊固領域的性能革新。
