一、定義與核心優勢
梅花頭固定鈦螺絲（Torx Head Titanium Screw）采用梅花形（6星形）凹槽設計，結合鈦合金材質，專為高扭矩、防滑脫及輕量化需求場景設計。其核心優勢包括：
高扭矩傳遞：梅花頭接觸面積比內六角大50%，抗滑牙扭矩提升30%（ISO 10664標準）。
防松性能：星形凹槽與專用Torx扳手精確配合，振動環境下預緊力保持率＞90%。
輕量化：TC4鈦合金密度4.5 g/cm3（鋼的57%），M6×12螺絲僅1.8g（鋼制3.2g）。
耐腐蝕：鹽霧測試5000小時無銹蝕，耐受酸雨、融雪劑等嚴苛環境。
二、材質與性能參數
| 參數 | TC4鈦合金 | TA15鈦合金 | 12.9級鋼 |
| 抗拉強度（MPa） | 900-1100 | 850-1000 | 1200 |
| 屈服強度（MPa） | 830-950 | 780-900 | 1100 |
| 疲勞極限（10?次，MPa） | 450 | 400 | 550 |
| 適用溫度范圍 | -196℃~350℃ | -196℃~550℃ | -50℃~300℃ |
選材建議：
通用場景：TC4（Ti-6Al-4V）綜合性能最優，性價比高。
高溫場景：TA15（Ti-6.5Al-1Mo）耐溫達550℃，用于發動機、排氣系統。
極端輕量化：TB3（β鈦合金）冷鐓成型性能優，適合小規格螺絲（如M3-M5）。
三、梅花頭設計關鍵參數
凹槽規格（ISO 10664標準）：
Torx尺寸：T10-T50（常用T20-T30對應M4-M8螺絲）。
驅動角度：15°接觸角，扭矩傳遞效率提升25%。
公差控制：凹槽深度公差±0.02 mm，確保扳手零間隙配合。
防滑技術：
底部凸臺：凹槽底部增加0.1-0.3 mm凸起，防止扳手脫出（專利設計如Torx Plus）。
表面微紋：激光雕刻防滑紋路（Ra 3.2 μm），增加摩擦系數至0.4。
四、加工工藝與表面處理
頭部成型工藝：
冷鐓成型：多工位冷鐓機一次成型梅花凹槽，材料利用率＞95%。
精密沖壓：Torx凹槽角度公差±0.5°，表面粗糙度Ra≤0.8 μm。
螺紋強化技術：
滾壓成型：比切削螺紋疲勞強度高20%-30%，符合ISO 898-1標準。
漸進式螺紋：咬合角度30°→45°漸變，預緊力分布均勻性提升15%。
表面處理方案：
微弧氧化（MAO）：生成30-50 μm陶瓷層，硬度≥1500 HV，耐溫至600℃。

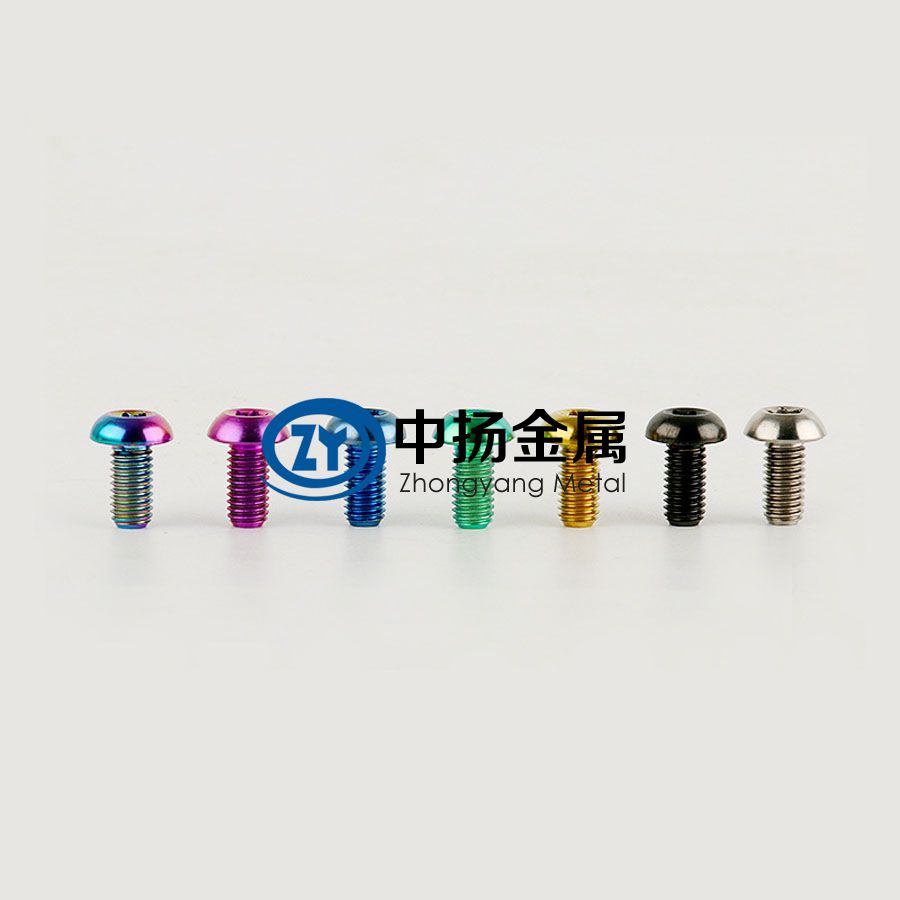

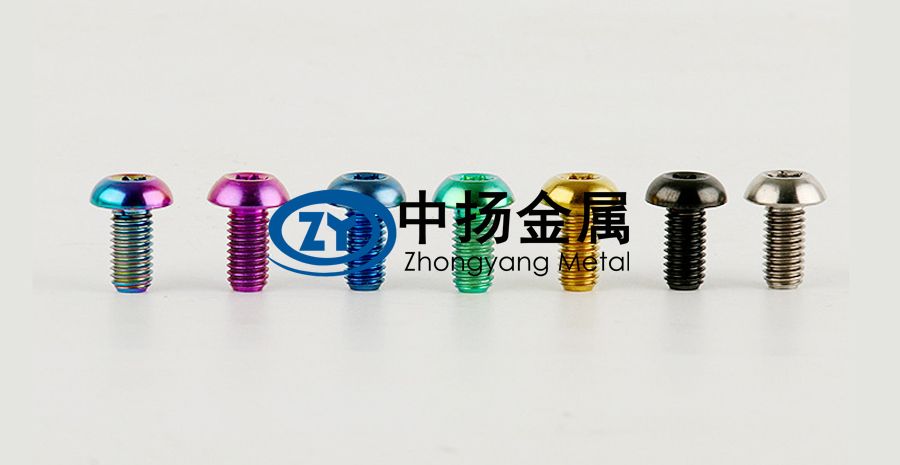

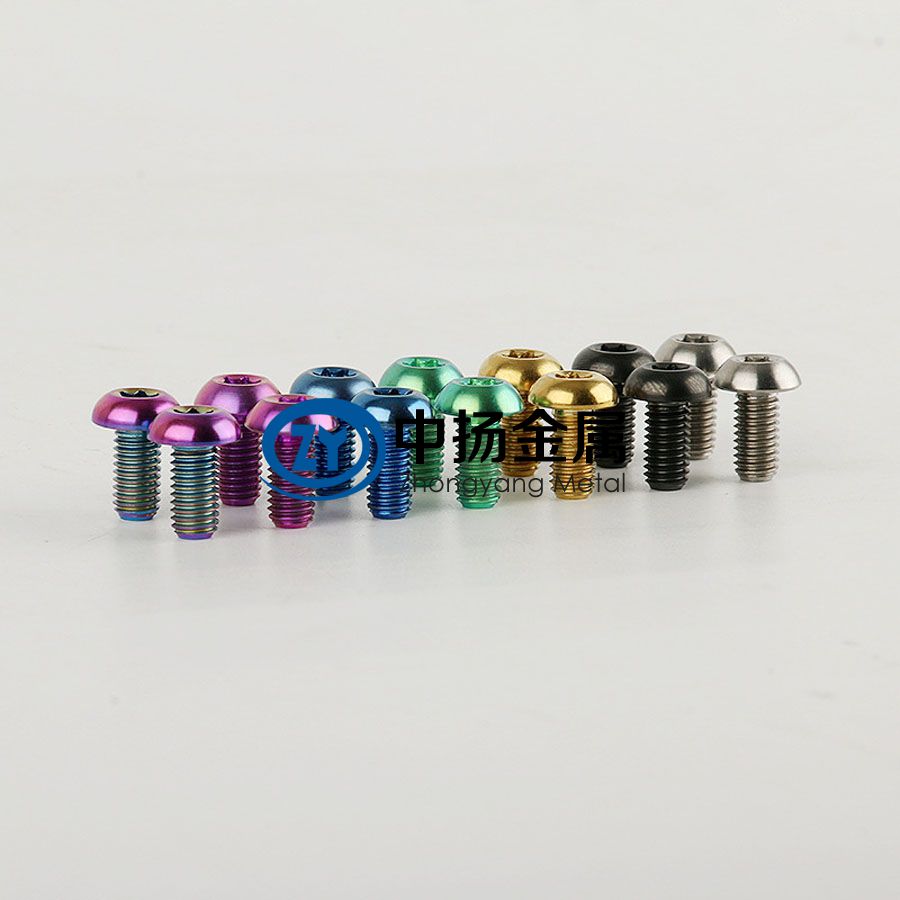

陽極氧化：彩色氧化膜（5-20 μm），電壓調控色相（如金色/藍色），硬度≥800 HV。
氮化鈦（TiN）涂層：表面硬度2500 HV，工具壽命延長5倍（需專用Torx扳手）。
五、典型應用場景
| 領域 | 應用案例 | 規格示例 | 性能要求 |
| 航空航天 | 衛星太陽能板支架螺絲 | T25 M5×16（TC4 MAO） | 耐原子氧侵蝕/真空冷焊防護 |
| 高性能賽車 | 渦輪增壓器殼體固定螺絲 | T30 M8×25（TA15） | 耐溫550℃/抗振動扭矩≥50 N·m |
| 醫療設備 | 手術機器人關節螺絲 | T20 M4×10（TA2） | 生物相容性/耐消毒液腐蝕 |
| 戶外裝備 | 登山扣快拆螺絲 | T10 M3×8（TB3） | 耐頻繁拆裝/防泥沙卡死 |
| 精密儀器 | 光學平臺固定螺絲 | T15 M6×12（TC4） | 無磁性/防靜電干擾 |
六、安裝規范與工具選擇
扭矩控制（安全核心）：
必選工具：專用Torx扳手（如Wiha 28565，硬度≥60 HRC），禁止使用磨損或非標工具！
參考扭矩表：
| 規格 | TC4鈦螺絲（N·m） | 12.9級鋼（N·m） | 潤滑劑類型 |
| M4（T20） | 1.5-2 | 2-3 | PTFE干膜 |
| M6（T25） | 8-10 | 12-15 | 銅基防卡膏 |
| M8（T30） | 20-25 | 30-35 | 二硫化鉬潤滑脂 |
防松策略：
化學鎖固：Loctite 272高溫螺紋膠（耐溫230℃），替代彈簧墊圈。
結構優化：雙螺紋設計（主螺紋60°+防松副螺紋30°），預緊力提升15%。
防卡死措施：
必涂潤滑劑：Finish Line Ti-Prep或ANTI-SEIZE COMPOUND。
隔離異種金屬：鈦與鋁/鋼接觸時，使用尼龍或鈦墊片（厚度≥0.5 mm）。
七、品牌推薦與真?zhèn)舞b別
高端品牌：
Pro-Bolt（英國）：彩色陽極氧化鈦螺絲，NASA級Torx凹槽精度，適配賽車/航空。
ARP（美國）：鈦合金發動機專用Torx螺絲，抗拉強度1100 MPa，支持定制。
工業級品牌：
中揚金屬：國產TC4螺絲，T25 M6單價￥18，符合GB/T 3098.6標準。
MISUMI（日本）：JIS標準鈦螺絲，支持小批量定制（最小50顆）。
真?zhèn)舞b別：
磁性測試：純鈦無磁性，假冒“鈦鋼”螺絲含鐵磁性成分。
凹槽精度：正品Torx凹槽角度公差±0.5°，仿制品常超±1°。
氧化層驗證：陽極氧化真品在10% NaOH溶液浸泡5分鐘不退色。
八、未來技術趨勢
智能集成：
預緊力監測：內置MEMS傳感器，藍牙傳輸數據至手機APP（精度±1%）。
自修復涂層：微膠囊緩蝕劑，自動修復≤50 μm表面損傷。
增材制造：
拓?fù)鋬?yōu)化結構：3D打印仿生網格中空螺絲，減重30%+強度提升10%。
梯度材料：螺紋區TiC涂層（硬度3000 HV），桿部β鈦合金基體。
極端環境適配：
抗氫脆處理：表面納米晶化（晶?！?0 nm），氫擴散系數降低100倍。
深空防護：多層Ta/W復合涂層，抗輻射性能提升10倍。
九、成本與效益分析
| 對比項 | TC4鈦合金Torx螺絲 | 12.9級鋼Torx螺絲 | 優勢量化 |
| 單顆成本（M6） | ￥20-40 | ￥3-8 | 初期成本高5-10倍 |
| 全車改裝成本 | ￥600（30顆） | ￥90 | 競技級/高端設備預算 |
| 維護周期 | 10年免維護 | 2年需防銹處理 | 長期成本降低70% |
| 性能收益 | 減重+耐腐蝕 | 基準 | 高價值場景邊際收益顯著 |
結語
梅花頭固定鈦螺絲是高扭矩、防滑與輕量化的終極解決方案，應用需遵循：
精準選型：按載荷/溫度選材（TC4/TA15/TB3），匹配Torx尺寸與工況。
科學施工：專用工具+嚴格扭矩控制，杜絕滑牙風險。
前瞻布局：關注智能傳感與增材制造技術，搶占技術制高點。
從衛星支架到賽車引擎，鈦合金與梅花頭設計的結合，正以每牛頓扭矩、每克重量的極致追求，重塑高端緊固領域的性能標桿。
