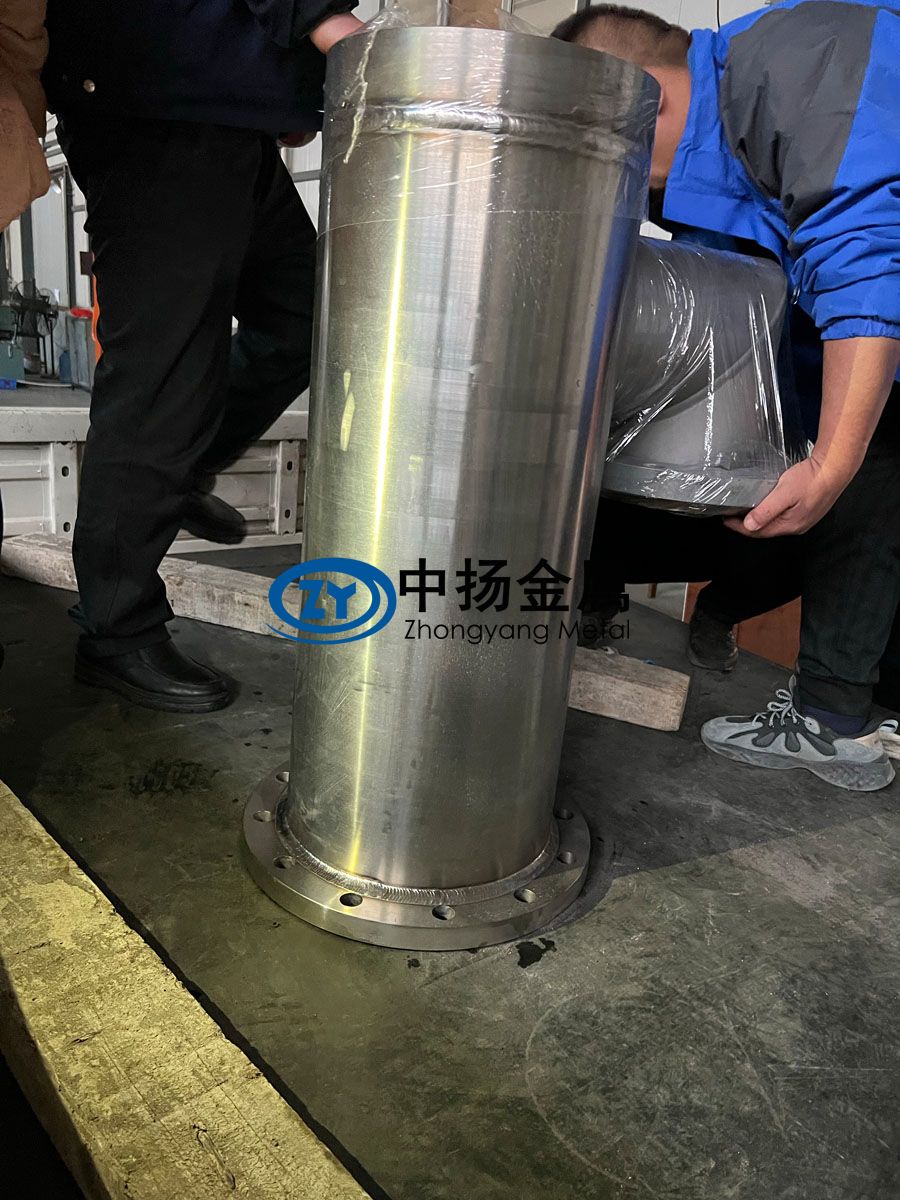

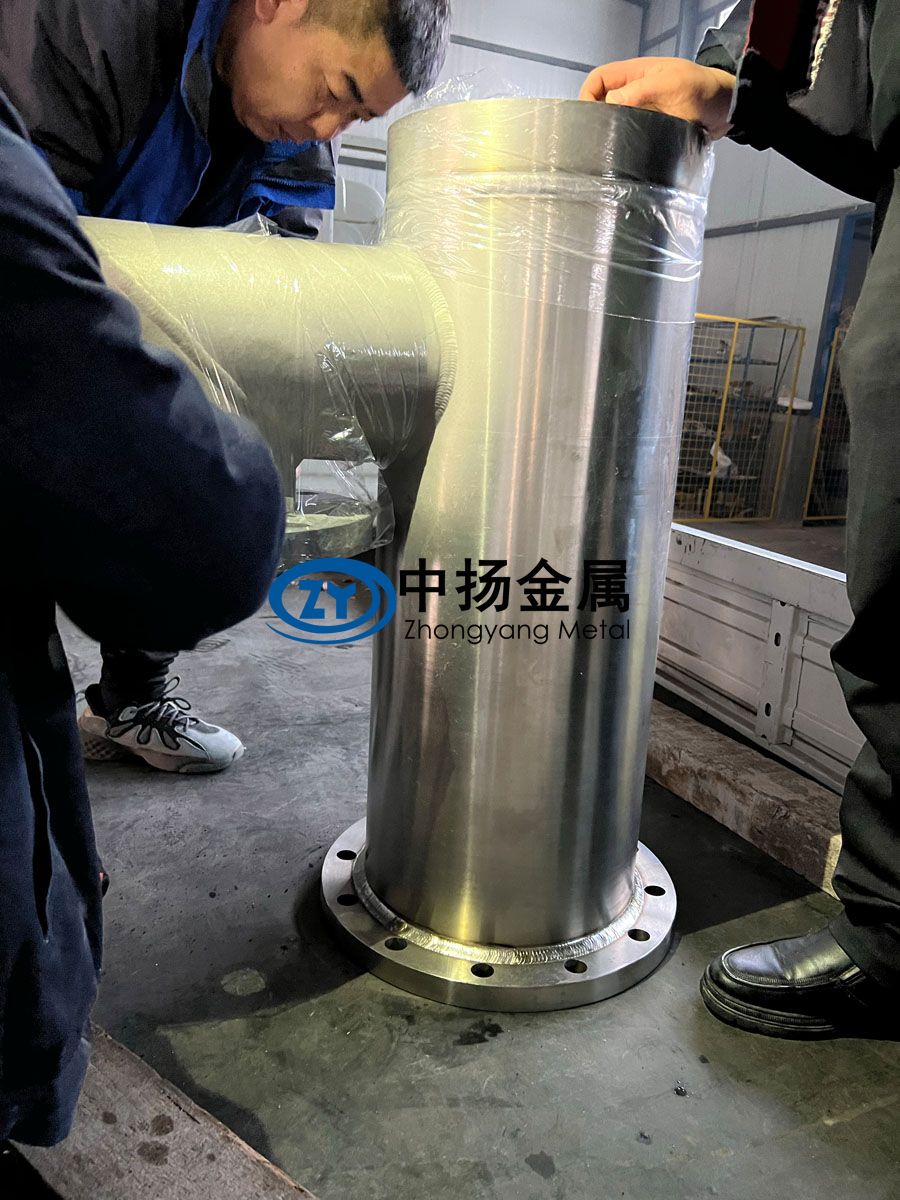

一、筒形鈦焊接件定義與結構特征
1、基本定義
結構形式：由鈦合金板材卷制焊接而成的圓柱形或錐形殼體
典型規格：
直徑范圍：Φ200mm～Φ6000mm
壁厚范圍：3mm～50mm
長度范圍：500mm～15000mm
材料選擇：
常用牌號：TA2（工業純鈦）、TA10（Ti-0.3Mo-0.8Ni）、TC4（Ti-6Al-4V）
選材依據：介質腐蝕性、工作溫度、力學性能要求
2、結構特征
焊縫布置：
縱焊縫：1-2條（取決于筒體直徑）
環焊縫：分段筒體對接
加強設計：
內支撐環：提高抗外壓穩定性
外加強筋：增強軸向承載能力
接口形式：
法蘭連接：ANSI/ASME B16.5標準
焊接接口：坡口設計符合GB/T 985.1
二、焊接工藝關鍵技術
1、焊接方法選擇
| 焊接方法 | 適用壁厚范圍 | 技術特點 | 典型應用場景 |
| TIG焊 | 1-10mm | 單面焊雙面成形，熱影響區窄 | 薄壁容器、換熱管 |
| 等離子焊 | 6-25mm | 熔深大，焊接速度比TIG快30%-50% | 中等壁厚壓力容器 |
| 激光焊 | 0.5-8mm | 熱輸入小，變形量＜0.1mm/m | 精密儀器殼體 |
| 電子束焊 | 10-50mm | 真空環境，深寬比可達20:1 | 核級設備、航天燃料貯箱 |
2、焊接工藝參數優化
保護氣體：
純度≥99.999%的高純氬氣
流量：正面15-25L/min，背面10-15L/min
熱輸入控制：
TIG焊：0.8-1.5kJ/mm
等離子焊：1.2-2.0kJ/mm
焊后處理：
消應力退火：550-650℃×1h/AC（TC4）
酸洗鈍化：HNO?:HF=3:1，時間2-5min
三、質量控制要點
1、焊接缺陷防控
| 缺陷類型 | 成因分析 | 防控措施 |
| 氣孔 | 保護不良，氫含量高 | 提高氬氣純度，焊前除氫處理 |
| 裂紋 | 拘束應力大，冷卻過快 | 預熱150-200℃，控制層間溫度≤150℃ |
| 未熔合 | 熱輸入不足，坡口設計不合理 | 優化坡口角度（60°±5°），增加熱輸入 |
| 變形 | 焊接順序不當，拘束力不均 | 采用對稱分段退焊法，使用防變形工裝 |
2、檢測技術應用
| 檢測方法 | 適用缺陷類型 | 技術參數 |
| 射線檢測（RT） | 體積型缺陷（氣孔、夾渣） | 靈敏度≤2%，符合NB/T 47013.2 |
| 超聲檢測（UT） | 面積型缺陷（裂紋、未熔合） | 探頭頻率5MHz，檢出限Φ1mm當量 |
| 滲透檢測（PT） | 表面開口缺陷 | 靈敏度等級Ⅰ級，符合ISO 3452 |
| 氦質譜檢漏 | 微泄漏（≤1×10?? Pa·m3/s） | 真空室法或吸槍法 |
四、典型應用場景與技術突破
| 應用領域 | 具體部件 | 技術突破點 |
| 化工裝備 | 氯堿工業電解槽殼體 | 開發TA10合金焊接工藝，耐Cl?腐蝕 |
| 海洋工程 | 深海探測器耐壓艙 | 大厚度TC4電子束焊，耐壓≥60MPa |
| 航空航天 | 火箭燃料貯箱 | 超薄壁（1.5mm）激光焊，減重30% |
| 醫療設備 | 醫用氧氣儲罐 | 高潔凈度焊接（顆粒物≤100級） |
| 新能源 | 氫燃料電池雙極板 | 微通道精密焊接（精度±0.05mm） |
五、未來技術發展方向
1、智能化焊接：
機器視覺引導焊接（定位精度±0.1mm）
數字孿生焊接參數優化系統
2、新型連接技術：
攪拌摩擦焊（FSW）實現鈦/鋁異種材料連接
超音速火焰噴涂（HVOF）制備梯度過渡層
3、綠色制造：
鈦屑回收再利用（回收率≥95%）
無氟酸洗工藝開發（環保型表面處理）
六、總結
筒形鈦焊接件作為高端裝備制造的關鍵部件，其技術發展正朝著高精度-高效率-高可靠性方向演進。通過優化焊接工藝、創新檢測技術、開發智能裝備，鈦焊接制品的質量一致性顯著提升，在航空航天、海洋工程等領域的應用邊界不斷拓展。未來需重點突破大尺寸復雜結構焊接變形控制和極端環境服役性能評估等關鍵技術，以滿足新一代裝備的嚴苛需求。
