1、定義

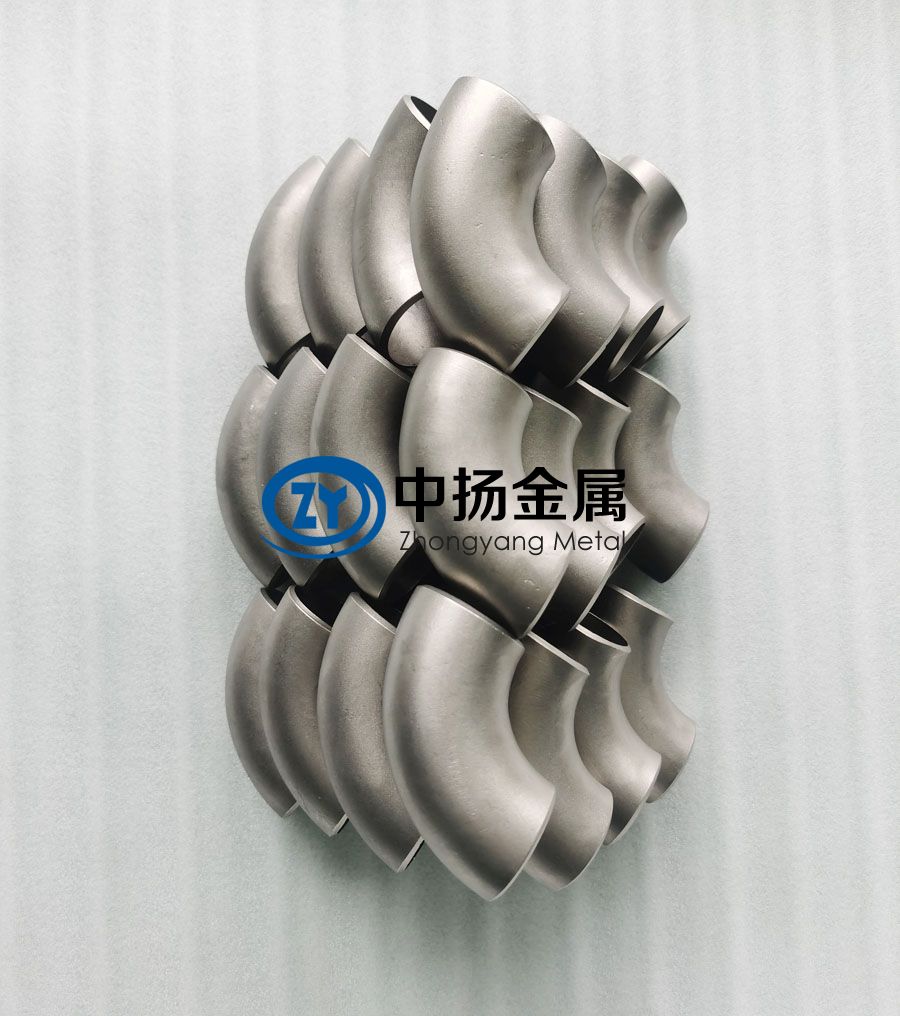

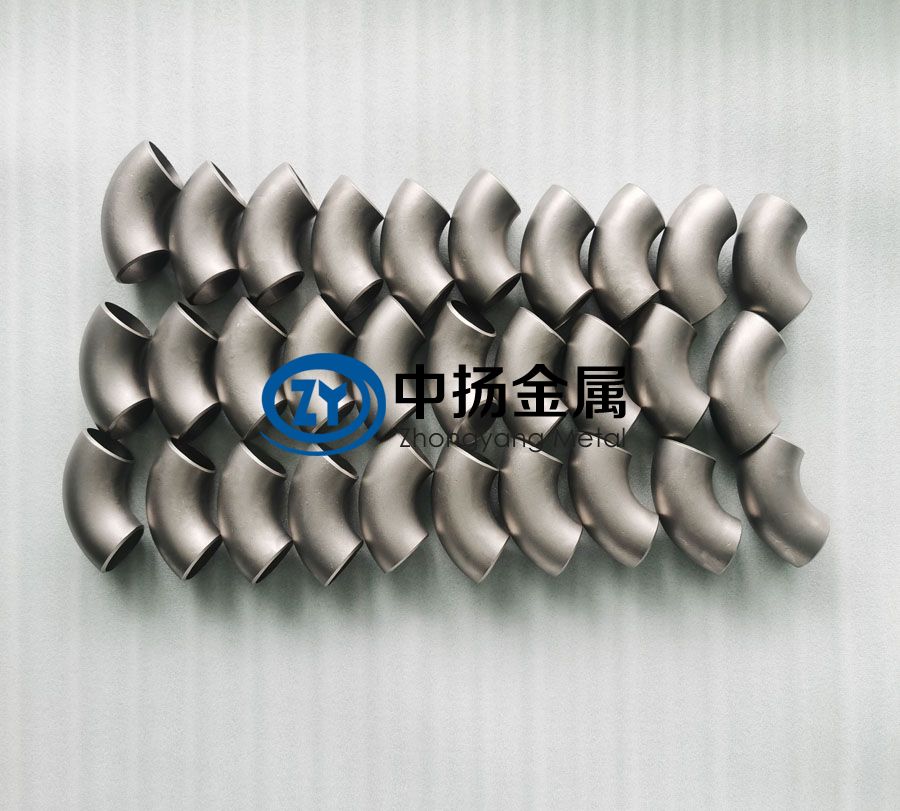

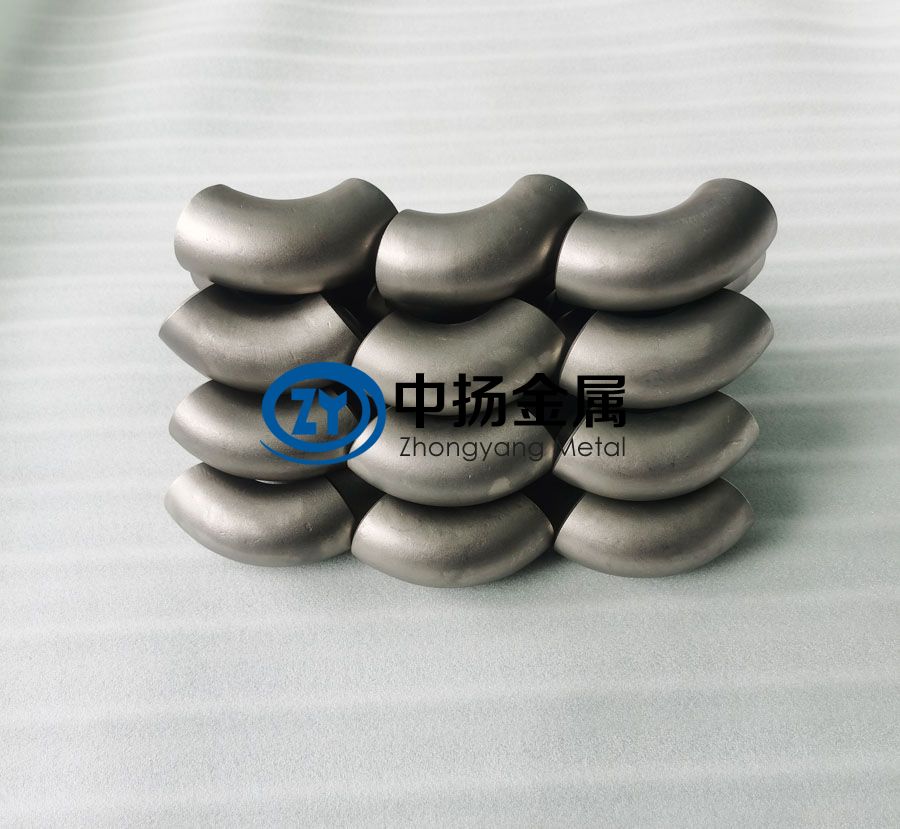

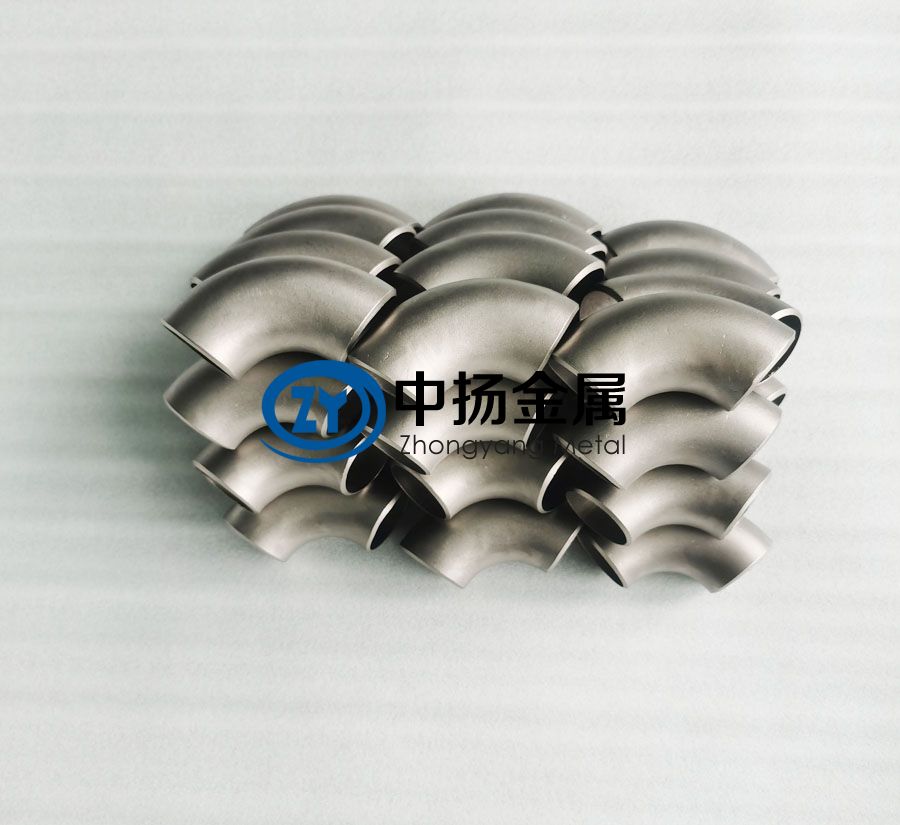

鈦彎頭（Titanium Elbow）是管道系統中用于改變流體或氣體流向的管件，通過特定角度（如90°、45°、180°）實現方向調整。其設計需滿足耐腐蝕、耐壓、低流阻等要求，廣泛應用于化工、海洋、航空航天等嚴苛環境的高性能管路系統。

2、材質

1）常用鈦合金牌號：

工業純鈦（Gr1-Gr4）：Gr2（TA2）最常用，成本低，耐腐蝕性優異（如海水、氯離子環境）。

鈦鈀合金（Ti-0.15Pd）：提升抗縫隙腐蝕能力，適用于酸性介質（如硫酸、鹽酸）。

TC4（Ti-6Al-4V）：高強鈦合金，用于高壓（≥20 MPa）或動態載荷場景（如航空液壓管路）。

2）材料特性：

密度低（4.5 g/cm3），強度重量比優于不銹鋼（304：7.9 g/cm3）。

熱導率低（17 W/m·K），減少熱交換損失。

3、性能特點

1）耐腐蝕性：

在10%沸騰鹽酸中腐蝕速率＜0.1 mm/年，優于哈氏合金C276（0.5 mm/年）。

耐海水沖刷腐蝕，流速＞15 m/s時仍保持穩定（不銹鋼316L在＞3 m/s時易點蝕）。

2）力學性能：

Gr2抗拉強度≥345 MPa，TC4可達950 MPa。

彎曲疲勞極限：Gr2為150 MPa（10^7循環），TC4為400 MPa。

3）流體特性：

內壁粗糙度Ra≤0.8 μm，壓降比鋼制彎頭低20%-30%。

4、執行標準

1）國際標準：

ASTM B363（鈦及鈦合金對焊管件）。

ASME B16.9（工廠制造鍛制管件尺寸規范）。

ISO 9329-5（鈦管件無損檢測標準）。

2）國內標準：

GB/T 27684（鈦及鈦合金管件通用要求）。

HG/T 3651（鈦制對焊無縫管件技術條件）。

3）行業認證：

NACE MR0175（抗硫化氫腐蝕認證）。

PED 2014/68/EU（歐盟承壓設備指令）。

5、加工工藝

1）成形工藝：

熱推制：加熱至850-950℃推壓成型，適用于R=1.5D短半徑彎頭。

冷彎成型：室溫下芯棒彎曲，壁厚減薄率＜8%（優于ASTM B363的12%限值）。

2）焊接技術：

自動TIG焊：氬氣純度≥99.999%，焊縫系數≥0.9（ASME BPVC IX標準）。

電子束焊：真空環境下焊接厚壁彎頭（壁厚＞20 mm），熱影響區＜1 mm。

3）表面處理：

電解拋光：表面粗糙度Ra≤0.4 μm，降低微生物附著風險（醫藥行業關鍵要求）。

微弧氧化（MAO）：生成10-30 μm陶瓷層，耐溫提升至500℃。

6、關鍵技術

1）壁厚均勻性控制：

采用Dynaform軟件模擬材料流動，確保外側壁厚減薄率＜10%，內側增厚率＜15%。

2）殘余應力消除：

真空退火（600-750℃/2-4 h），殘余應力≤50 MPa（ASTM F136標準）。

3）密封面精度：

五軸數控加工端面坡口，角度公差±0.5°，同心度≤0.05 mm。

7、應用領域

1）化工行業：

硫酸濃縮裝置（93%濃硫酸，溫度200℃）。

甲醇合成塔進出口管路（高壓氫氣環境）。

2）海洋工程：

海水冷卻系統（含砂量＞5%的高流速海水）。

海底輸油管道陰極保護系統連接件。

3）航空航天：

火箭發動機燃料循環管路（液氧/煤油介質，-183℃至300℃交變）。

飛機液壓系統高壓彎頭（工作壓力55 MPa，符合MIL-T-9046J標準）。

8、與其他材質彎頭對比

鈦的優勢：

在含Cl?介質中耐點蝕當量（PREN≥40）遠超不銹鋼（PREN=26）。

比強度（強度/密度）是哈氏合金的2倍，適用于減重要求高的場景。

9、未來發展新方向

1）增材制造技術：

激光選區熔化（SLM）成形拓?fù)鋬?yōu)化彎頭，流道效率提升15%-20%。

梯度材料彎頭：入口段用Gr2耐腐蝕，彎曲段用TC4增強強度。

2）智能彎頭：

嵌入FBG光纖傳感器，實時監測應變和溫度（精度±2 με，±1℃）。

自修復涂層：微膠囊技術修復≤50 μm的表面裂紋（修復率＞90%）。

3）超低溫應用：

液氫輸送彎頭（-253℃）用Ti-5Al-2.5Sn ELI合金，斷裂韌性≥70 MPa√m。

深冷成形工藝：在液氮溫度下彎曲，提升尺寸精度（橢圓度≤1.5%）。

4）前沿應用：

聚變堆液態鋰鉛包層冷卻系統（耐中子輻照+800℃高溫）。

火星探測車燃料管路（耐-130℃極端低溫+火星塵暴沖刷）。

以上為鈦彎頭的技術全覽，系統性整合了從基礎參數到尖端創新的關鍵信息，為高腐蝕、高壓、輕量化場景的工程選型提供全面參考。
