當今，飛機性能的提高越來越依賴于先進材料和先進工藝技術?？梢哉f，鈦合金、先進復合材料的使用 量，代表了飛機的先進程度。在第3代的蘇-27飛機上已大量采用了鈦合金材料和鋁鋰合金材料；在第4代以 Ｆ-22為代表的飛機上，復合材料的使用超過了30％，鈦合金的用量也比較多；民機上復合材料的使用也日 益擴大。飛機制造主要考慮以下幾個方面：減輕結構重量，防止電化學腐蝕，提高機體的壽命和可靠性以及 耐溫等綜合性能。在現代飛機加工中雖然大量采用整體成形技術（如金屬結構的數控加工技術、化銑技術， 復合材料結構的共固化技術、ＲＴＭ 技術等），減少了飛機裝配的工作量，焊接及膠接技術的發展也取代 了部分機械連接，但飛機裝配工作量仍占機體制造總工作量的30％。飛機的連接仍以機械連接為主，且對機 械連接提出了更高的要求，在飛機連接裝配中大量采用自動鉆鉚、新型緊固件、干涉配合等技術。新型緊固 件主要采用鈦合金，國外多年的應用實踐證明，在飛機上采用鈦合金緊固件加干涉配合，能提高接頭強度， 大大提高結構的疲勞壽命（提高2～5倍）和簡化結構密封，在民機上使用可使結構重量減輕4％。國外，如 美國、法國等航空發達國家，從50年代便開始研制、生產鈦合金緊固件，經過40多年的歷程，已經發展了多 種滿足各種使用要求的鈦合金緊固件，供應了世界上多種型號飛機的裝配。

1、航空鈦合金緊固件

鈦合金緊固件拉伸強度一般為 1000～1500MPa，相當于30CrMnSiＡ鋼調整質后的強度，鈦緊固件的抗剪 強度與合金鋼也屬同一量級，但密度僅為鋼的5８％，因此，在國外先進飛機上，30CrMnSiＡ鋼緊固件已基 本上由鈦緊固件代替。由于比強度較高（可達到高強鋁合金的比強度），耐溫達350℃，電位較低，抗疲勞 、抗切口敏感性好，熱膨脹系數小，無磁性，鈦緊固件在飛機的鋁合金結構、鈦合金結構、復合材料結構上 都可以大量采用。

現代飛機采用多種鈦合金緊固件，主要有普通鈦螺栓、干涉螺栓、特種緊固件等。

（1）螺紋鈦緊固件主要有：普通鈦螺栓、高鎖螺栓、艾迪螺栓系統等。

·普通鈦螺栓：按頭型分為沉頭（100°，130°）螺栓、六角螺栓、十二角螺栓、十二角法蘭螺栓等。 100°沉頭螺栓有多種槽形，如菲利普十字槽、高扭矩十字槽、三翼槽、高扭一字槽、康尼高扭一字槽等形 式。桿徑有間隙型的、干涉型的。

·高鎖螺栓：它是一種可單面安裝的螺紋緊固件，是飛機上大量使用的緊固件之一，按受力可分為抗拉 型、抗剪型。螺栓有100°沉頭和平凸頭，抗剪型用鋁高鎖螺母，抗拉型螺栓采用不銹鋼螺母。桿徑分為間 隙型、干涉型、短螺紋干涉型。螺母按用途分為普通高鎖螺母、密封高鎖螺母（內有特氟龍墊圈），自對中 高鎖螺母（用于0．5°～7°斜面安裝）。

·艾迪螺栓緊固系統：是第4代螺母系統，其螺栓的螺紋上帶有5個槽，螺母上帶有3個凸起，凸起在套 筒作用下起驅動螺母的作用，還起到安裝完畢時夾層達到一定的預載荷后填充到螺栓的螺紋凹槽中的作用。 該系統的載荷可控制，不易損傷零件，適宜于復合材料的連接。

（2）干涉緊固件：現代飛機疲勞壽命要求越來越高，軍機壽命5000～8000飛行小時，民機50000飛行 小時，因此，需使用除孔壁強化外的干涉配合連接來提高結構的疲勞壽命。在民機上，幾乎100％的不可拆 卸的傳剪緊固件都采用了干涉配合技術。金屬結構使用的干涉緊固件，如 ＭＤ銷釘，干涉高鎖螺栓、70° 干涉螺栓、干涉環槽釘?shù)龋刹捎勉T槍或拉槍兩種方式安裝。在復合材料上采用帶襯套的干涉環槽釘及近年 來發展的ＨＩ-ＬＥＸ緊固件系統。

（3）特種緊固件包括鈦環槽釘、單面螺紋抽釘?shù)取?/p>

·鈦環槽釘：主要用于高傳載接頭。用于金屬結構的有100°沉頭、凸頭兩種，桿徑有間隙型、干涉型 、加大型。復合材料結構用的鈦環槽釘有100°沉頭、130°沉頭、凸頭3種，其中干涉型是帶襯套的環槽釘 ，連接時使用拉槍完成，具有可控的預載荷。

·單面緊固件：是飛機安裝常用的緊固件之一，用于安裝結構不開敞部位。使用的鈦合金大底腳單面緊 固件主要用于復合材料結構，有拉拔型、螺紋型兩種，如TiＭＡTiＣ 單面拉釘、COMPOSi-LOKⅡ螺紋抽釘、COMPOSi-BOLT螺紋抽釘?shù)取＝陙?，美國還發展了帶襯套的干涉型螺紋抽釘、最 大夾層單面螺紋抽釘。

軟芯結構可使用鋁套鈦環槽釘及MAF可調緊固件。

2、國內鈦緊固件發展?fàn)顩r

國內近年來，隨著研制各種新型飛機及轉包生產的需要，也開始使用一些鈦合金緊固件，但由于鈦緊固 件技術發展較晚，大部分鈦緊固件基本上依賴進口，進口存在以下問題：一是價格較昂貴；二是由于采購品 種較多，造成漏項，或由于夾層的經常變化，使采購供應不上，使研制或生產處在“停工待釘”的狀態?！? 八五”期間國內組織了有關單位對鈦合金緊固件制造的關鍵技術進行了攻關，解決了相關制造技術，目前已 研制、開發了多種材料的鈦合金緊固件，并得以應用。國內鈦合金緊固件的研制主要是由復合材料的發展需 要而發展起來的，隨著國內飛機性能的提高及新型號的需要，在金屬結構中也開始大量使用鈦緊固件，新近 研制的飛機每架使用鈦緊固件都達到數萬件，取得了明顯的減重效果。

在西方，如美國、法國等航空發達國家，95％以上的鈦合金緊固件都采用國際上公認的Ti-6AL-4V（國內材料牌號 TC4）材料制造。國內由于 TC4制造的關鍵技術解決得較晚，先后發展了數種鈦 緊固件材料，如47121，TB2，Ti-22，Ti-15-3，βⅢ 還有β21ｓ鈦合金。目前，國內制造鈦緊固 件采用最多的材料是

TC4和Ti-22，上面提到的后幾種材料由于各有其特點，如高的抗氧化能力、高的抗疲勞能力等， 它們的使用正在進一步驗證。

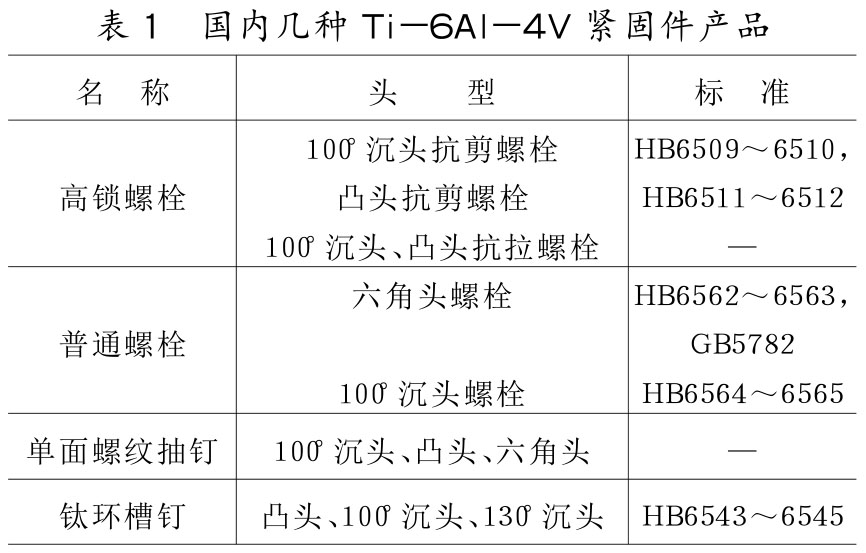

目前國內可提供的Ti-22螺栓有100°高鎖螺栓、平頭高鎖螺栓、100°沉頭螺栓、120°半圓頭螺栓 、扁圓頭螺栓等。Ti-6AL-4V緊固件產品見表1。

目前，鈦合金緊固件可選用的材料主要有國產材料Ti-22、西方與中國的Ti-6AL-4V，還有 俄羅斯的BT16，至于選哪種材料作為國產鈦緊固件的主要材料體系，要看這種材料能否有穩定的供應渠 道、價格及緊固件的性能要求。Ti-22材料只能用于低溫場所，如用于樹脂基復合材料上；需要耐溫達 300℃場合只能用Ti-6AL-4V和BT16，BT16的性能比 Ti-6AL-4V稍低，性能要求高的 緊固件則選用Ti-6AL-4V材料。

近年來，為滿足航空發動機高溫使用要求，中國航空制造工程研究所研制出了可耐500℃以下高溫的Ｔ Ｃ6（俄羅斯材料BT3-1）鈦緊固件，與TC4鈦緊固件比，這種材料對溫度具有較高的敏感性，其制造 更具有挑戰性。

3、結束語

在航空領域大量使用鈦合金緊固件，可取得明顯的減重效果，在復合材料上使用可防止電化腐蝕。經過 幾年的努力，我國已能生產多種鈦合金緊固件。但由于規格范圍有限，種類也不很多，在國外即使是相同用 途的緊固件也有多個品種供選擇，因此，需要做以下幾個方面的工作：

（1）擴大現有緊固件的品種規格范圍及生產規模。目前的品種主要是4，5，6ｍｍ，必須形成系列標 準化才能滿足設計要求。另外，生產能力也僅限于研制及小批量生產，滿足不了飛機裝配的大批量需求，需 通過改造設備及工藝技術能力來提高。

（2）鈦緊固件的大批使用必須通過設計的需求牽引、研制的技術推動相互統一來實現。不但在復合材 料結構上使用鈦緊固件，在金屬結構上也要大量選用鈦緊固件，才能達到使飛機大幅度減重的效果。為此， 設計部門應在可能的部位大膽選用鈦緊固件。

（3）研制、開發新材料、新結構的鈦合金緊固件，以滿足新材料、特殊結構、高壽命、高可靠性的飛 機裝配需要。有組織有目的地研制，并逐步在飛機上使用。

（4）轉包生產需要的鈦緊固件量亦很大。目前，國產鈦緊固件性能已達到甚至超過國外，為了早日將 國產緊固件用到轉包生產上，必須盡早通過適航才能替代進口。
