引言

法蘭的密封性能對于管道的安全性起到了至關重要的作用，尤其是石油化工企業，需要嚴格按照相關要求進行法蘭密封，這樣可以有效地提高管道的密封程度，防止管道出現泄漏，保障生產系統的運行安全，避免由于管道連接處泄漏而引發生產事故，對操作人員的人身安全構成威脅。

1、法蘭的種類

鈦法蘭主要用于管道之間的連接，保障管道中的流體能夠順利流通。按照石油化工行業的分類標準(SH)，法蘭主要可以分為普通法蘭以及特種法蘭，法蘭的連接過程一般先用螺栓固 定，再采用焊接的方式進行連接，使法蘭能夠和管道緊密相連，保障法蘭連接后具有良好的密封性能。隨著法蘭生產工藝的不斷發展，管道連接過程中越來越重視接口的密封性能，產生了許多新型的法蘭，如T型槽法蘭、grayloc法蘭、ZY-LOC高壓自緊式法蘭等，這些新型的法蘭可以有效地應對一些特殊環境，如高溫、高壓等，并且對管道連接處具有極好的密封效果，使工業生產過程更加的安全。對于這些新型的法蘭，密封面的受力情況較為均勻，可以有效地降低管道壓力的影響，使高壓法蘭的密封性能更加穩定，提高管道系統在運行過程中的安全性。

2、受力分析

2.1 T型槽法蘭

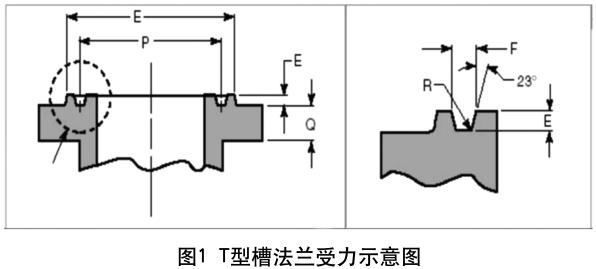

T型槽法蘭主要用于高壓環境，結構較為簡單，在螺栓預緊力的作用下，八角墊將會發生變形，將密封面上凸凹不平的縫隙填充完整，從而有效地避免管道發生泄漏。T型槽法蘭的受力主要來自兩個方面，如圖1所示。一方面，螺栓力Q。法蘭在連接過程中需要通過螺栓進行固定，這就產生了螺栓力Q，可以有效地避免八角墊與密封面之間出現空隙，使密封結構更加的密實。另一方面，管道內壓力P。當管道中有流體通過時，管道內部將會產生壓強，從管道內部對法蘭產生壓力P。內部壓力越大，八角墊與密封面之間的接觸越密實。在兩種受力的影響下，八角墊的受力并不是均勻分布，這主要是受到力臂以及力矩的影響，導致八角墊不同位置的受力情況不同，在一定程度上會對法蘭的密封性能造成影響，一旦管道內的壓力過大，將會導致管道出現泄漏，因此，在使用T型槽法蘭時，需要嚴格控制管道內的壓強[2]。

隨著管道壓力的增大，八角墊的受力會不斷發生變化，一旦受力超出了八角墊的彈性范圍，將會導致法蘭的密封性能降低。因此，在使用T型槽法蘭的過程中，要定期對法蘭進行維護，檢查八角墊以及密封面的磨損情況，保證T型槽法蘭具有良好的密封效果，法蘭能夠被安全地使用。

2.2 grayloc法蘭

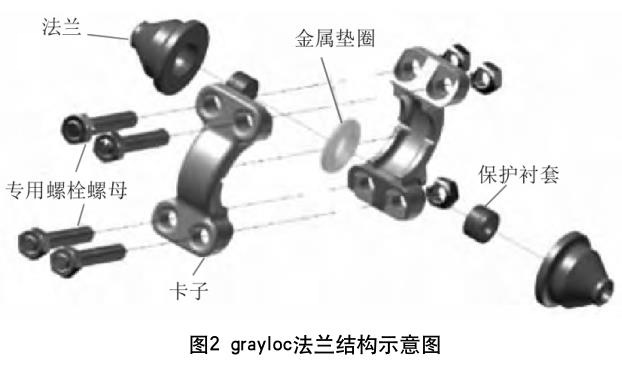

grayloc法蘭主要應用于高壓、高溫的管道環境，與T型槽法蘭相比，具有尺寸小、重量輕等特點。grayloc法蘭主要由金屬墊圈、卡子、襯套、螺栓等部分構成，如圖2所示。與T型槽法蘭密封相比，卡子作為主要受力構件，當管道內部壓力增大后，法蘭不會因?yàn)槔Φ脑龃蠖鴱堥_(kāi)，而是對金屬墊圈造成擠壓，使墊圈受到的壓力向四周逐漸擴張。在卡子以及螺栓力的作用下，法蘭之間空隙不會產生較大的變換，這使得金屬墊圈與密封面之間能夠充分地接觸，隨著管道內部壓力的增大，法蘭的密封性能也會逐漸增加。

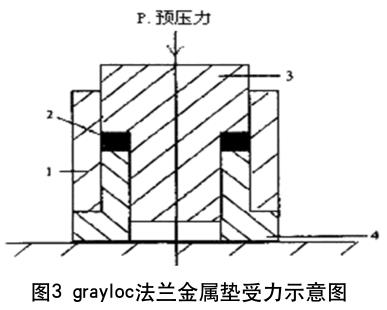

下面將對grayloc法蘭密封面的受力情況進行分析，如圖3所示。金屬墊圈在預應力P的作用下，將會被緊密地與法蘭面貼合，并且被固定在法蘭凹陷內側，這樣在很大程度上限制金屬墊圈的形變范圍。金屬墊圈受在預應力P的影響下，將會由中心沿外側產生張力，在彈性形變的作用下，被完全填充在法蘭凹陷內側，與法蘭面緊密地接觸，而且隨著預應力P的逐漸增大，金屬墊圈與法蘭面之間的接觸將會更加的密實，兩者之間的空隙也就越小，法蘭的密封效果也就越好。因此，grayloc法蘭在密封性能方面具有極大的優越性，通過金屬墊圈、卡子、襯套等構件，可以保障法蘭能夠形成穩定的剛性結構，既增加了法蘭的抗拉性，又保障了法蘭的密封性。由于grayloc法蘭尺寸小、重量輕，所以在抗沖擊方面的性能要弱一些，在一些沖擊力較大的環境將不再適用。

2.3 ZY-LOC高壓自緊式法蘭

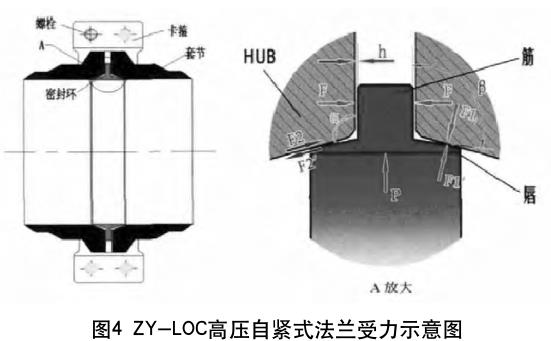

ZY-LOC高壓自緊式法蘭主要由卡套、套節(HUB)、密封環、螺栓等結構構成，在使用過程中，隨著管道壓力的增大，法蘭的密封性能會逐漸增強。ZY-LOC采用T型結構，具有良好的彈性密封效果，使套節、套卡之間能夠形成一個完整的結構，共同承擔受力。與grayloc法蘭密封相比，卡套是ZY-LOC的主要受力構件，如圖4所示，這種結構可以使密封環在360°方向均勻受力，這樣可以在很大程度上提高密封環與密封面之間的密實程度，使兩者之間能夠充分地接觸。

ZY-LOC高壓自緊式法蘭的主要受力過程如下：第一，在預應力P的作用下，T型密封環的“唇”與HUB越壓越緊，密封環所受的壓力將會逐漸增大，因而具備良好的高壓自緊效果。第二，密封環在卡套的作用下，可以在360°方向上均勻受力，使得ZY-LOC的受力上限更加的精準，抗外力擾動能力更強。第三，密封環的彈性形變范圍可以通過密封唇錐角進行控制，其密封效率可以通過η=Δy/p 來計算。當錐角范圍在95% 左右時，可以起到良好的密封效果。第四，密封環與HUB之間受到夾持力的作用，在HUB的作用下，套節錐面的受力非常的均勻，可以保證密封環與密封面緊密接觸。第五，管道產生的扭曲載荷對密封面的影響較小，ZY-LOC各部分不會發生太大的損傷，并且密封環與密封面之間的接觸將會越來越密實。

ZY-LOC具有運行穩定、使用壽命長等特點，這是由法蘭的結構所決定的。以溫度對ZY-LOC的影響為例，一方面，ZY-LOC具有自緊的特點，可以有效地避免外力的影響，而且外力越大，法蘭的密封效果越好。另一方面，ZY-LOC在高溫的作用下，熱量通過管道先傳遞給卡套，再傳遞給螺栓，溫度呈現階梯遞減。因而具有良好的散熱效果，可以有效地降低熱脹冷縮的影響。例如：當管道內流體溫度為350 ℃時，在經過階梯遞減后，螺栓的溫度僅為150 ℃，由此可見，溫度對ZY-LOC的影響較小，ZY-LOC具有良好的耐高溫能力。需要注意的是：ZY-LOC在焊接過程中，HUB需要事先進行預熱，這樣才能保障HUB具有良好的焊接效果，否則，在焊接后HUB的錐孔將會失圓，使得焊接誤差過大，管道與錐孔不能良好的接觸，進而對ZY-LOC的密封性能造成影響。

3、 密封失效分析

3.1 密封元件

密封元件的質量將會對法蘭的密封性能造成影響，如墊片破損、密封面損壞等，都會導致法蘭密封失效。為了防止管道出現泄漏，消除泄漏的方法主要如下：第一，加大螺栓的預緊力，使密封墊能夠和密封面充分接觸，避免兩者之間產生空隙。第二，對損壞部位進行修復，防止局部出現泄漏風險。第三，更換密封元件。密封元件受損程度過大，則需要對密封元件進行更換，從而避免管道出現泄漏。

3.2 消減振動

為了有效地避免管道發生振動，首先，需要做好管道的加固工作，在管道轉角以及跨度較大的地方通過管卡進行固定，可以減少管道的振動頻率，降低對法蘭的影響。另外，需要在管卡下方增加墊木，對管道和管卡之間的空隙進行填充，從而有效地消減振動。

3.3 裝配

裝配過程不當會導致法蘭密封失效。在裝配前，一方面，需要對法蘭的質量進行檢測，如果密封元件存在裂痕或者存在磨損，則需要立即對法蘭進行更換。另一方面，需要對管道進行檢查，避免管端的絲扣、螺栓等無法與法蘭緊密連接。在固定法蘭時，螺栓的伸長量需要控制在3/10 000 以內，確保密封面之間保持平行，誤差不得超過0.3 mm，并且密封面之間的軸線需要重合，避免密封面受力不均勻。在裝配后，需要做好法蘭的養護工作，如防潮、防銹處理等。

4、結語

綜上所述，為了保障鈦法蘭安裝后具有良好的密封性能，施工人員在安裝過程中需要嚴格按照相關要求進行管道連接，這樣可以有效地保障法蘭的密封性能，提高管道系統的安全性以及穩定性，保障工業生產過程能夠順利進行，從而為企業的發展提供重要保障。

參考文獻:

[1] 沈嘯彪，章蘭珠，徐紹煥，等. 高壓自緊式法蘭密封結構研究[J]. 潤滑與密封，2020, 45(11): 52-59.
