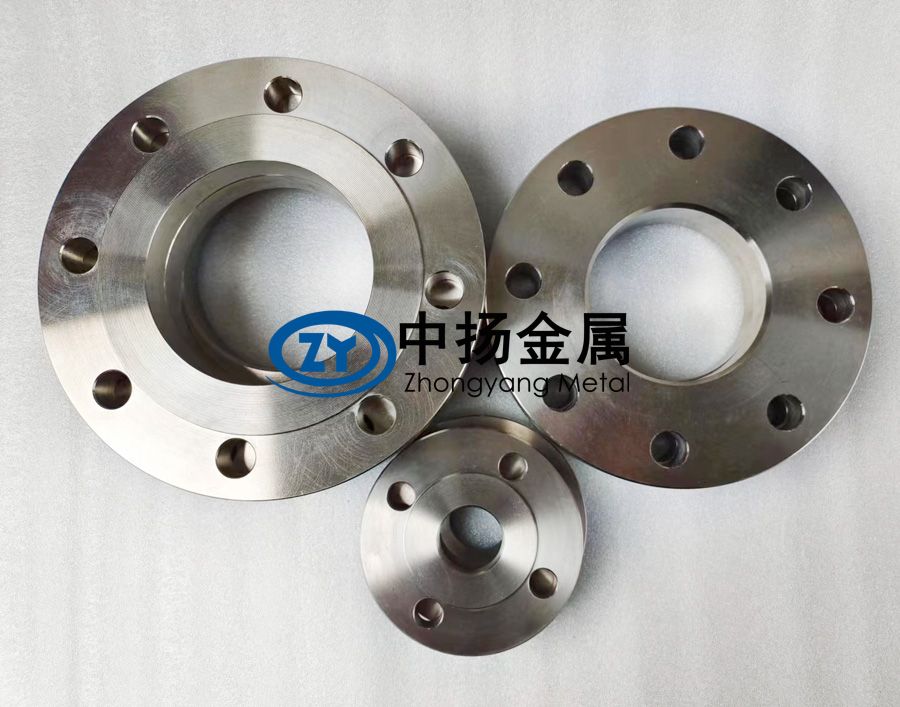

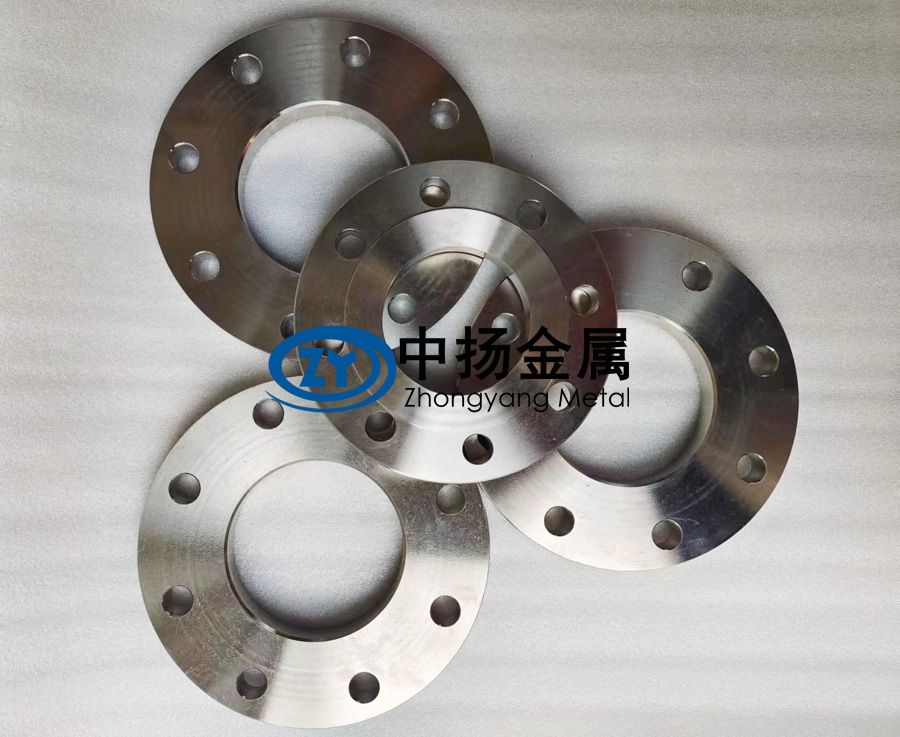

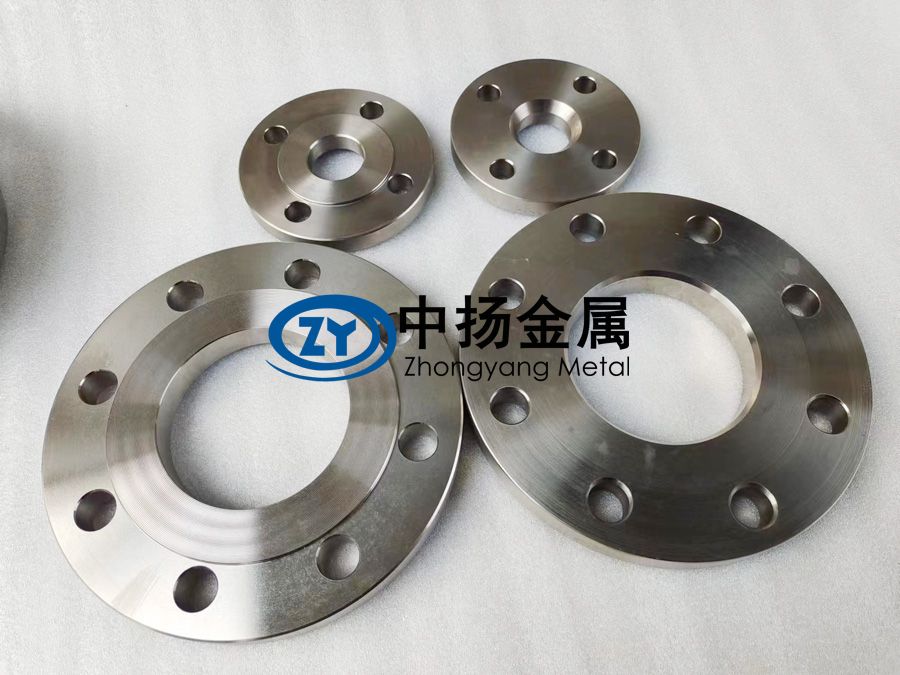

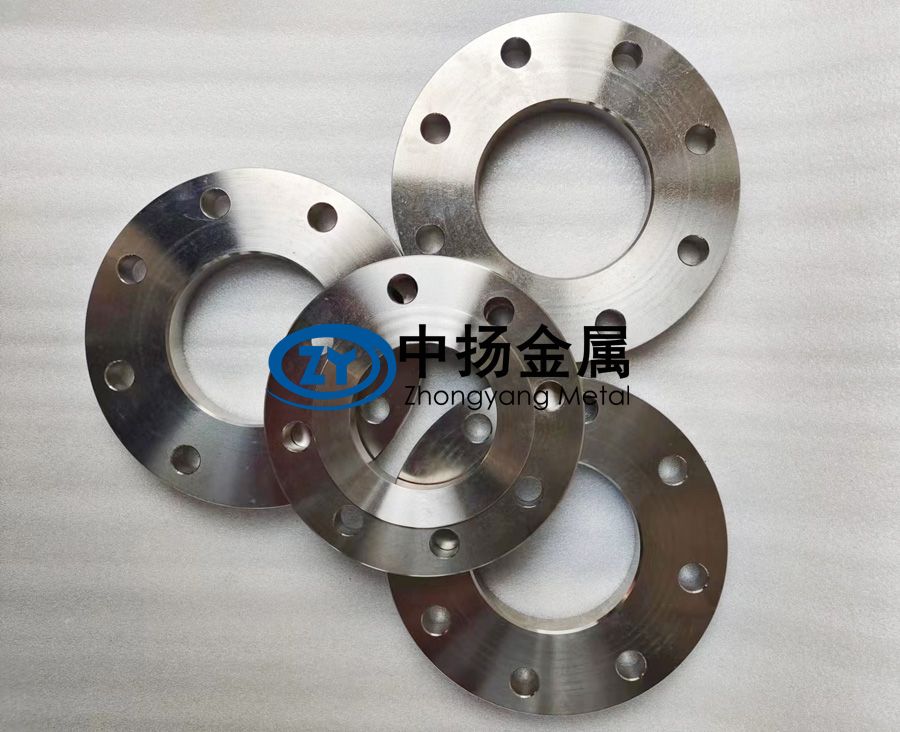

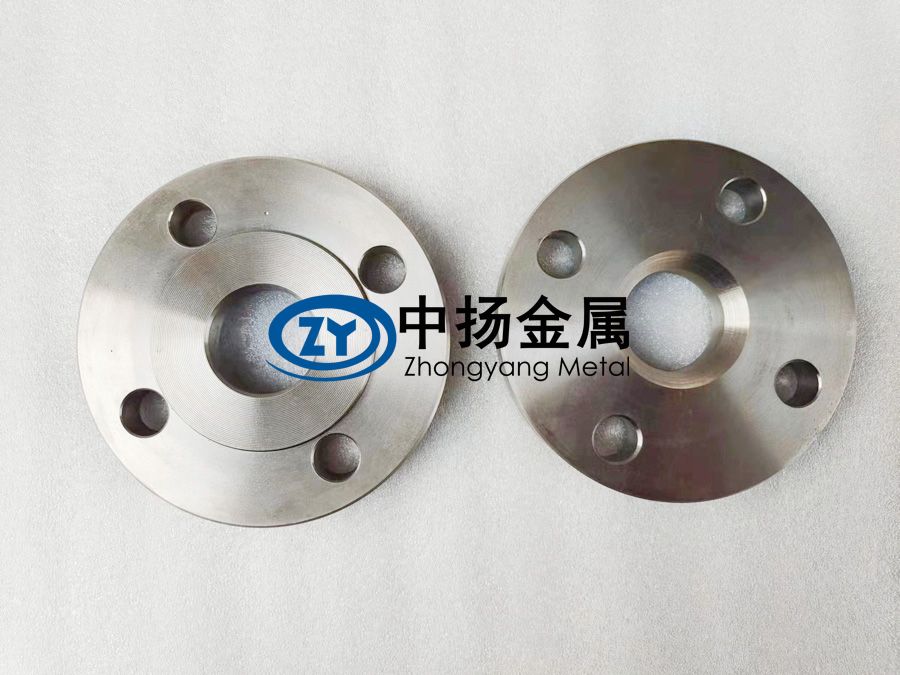

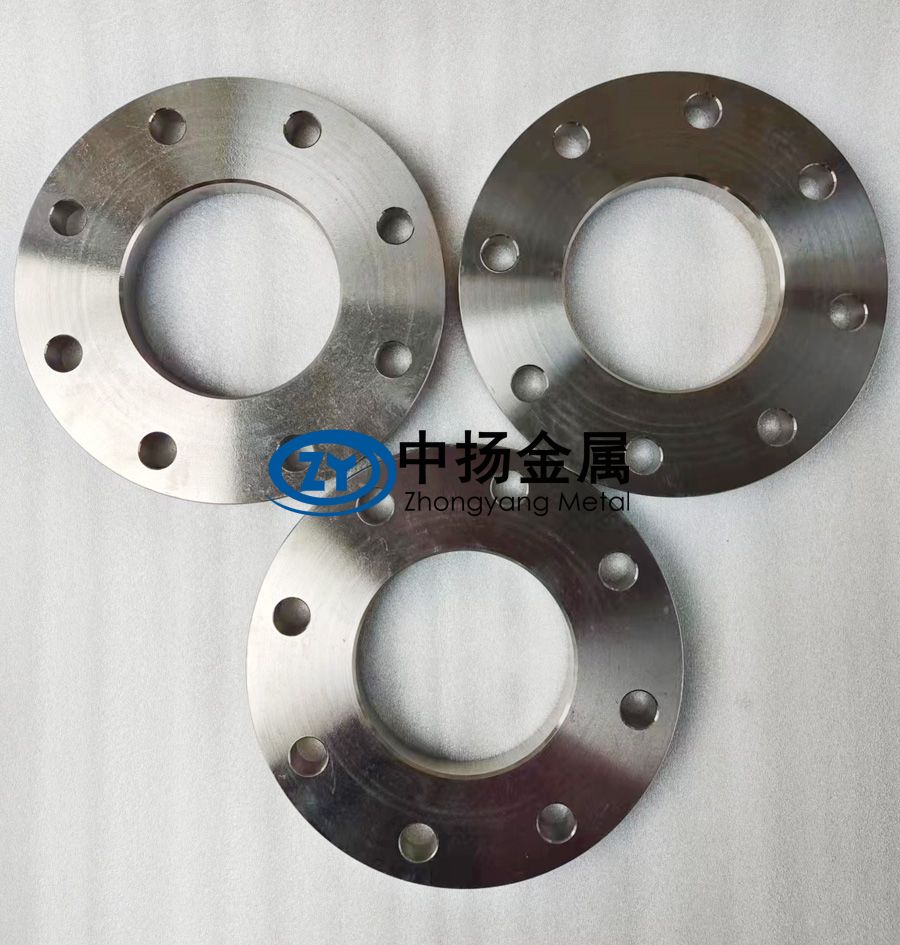

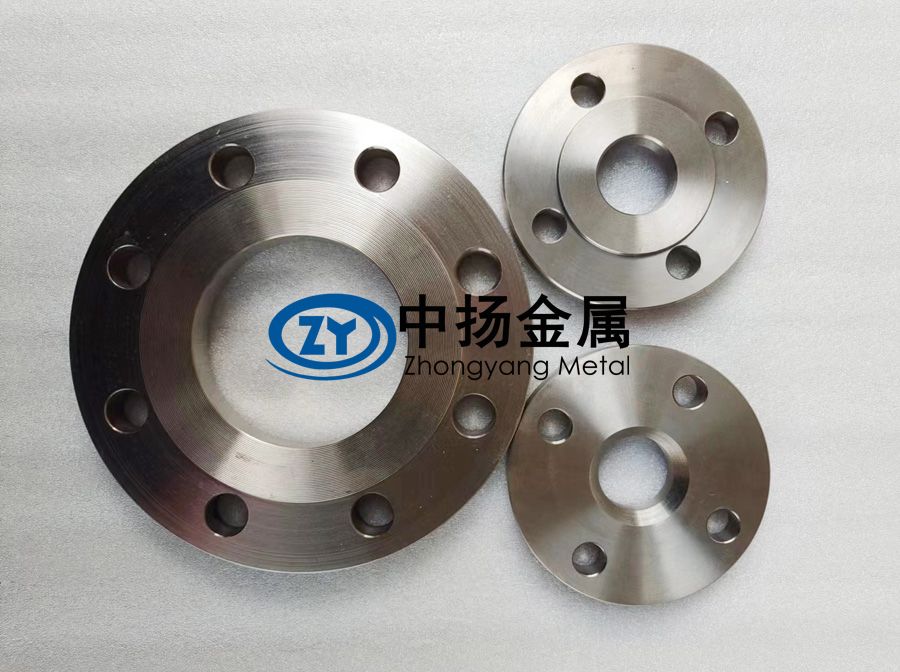

管道用鈦法蘭是以鈦或鈦合金為材質的盤狀管道連接件?，具備4.5g/cm3輕量化（較鋼減重40%）?、300℃耐高溫性?及強酸/海水環境耐腐蝕性?，兼具無磁、生物相容性和抗疲勞特性?，通過精密鑄造、螺紋或焊接工藝成型?，主要應用于石化、海洋工程、航空航天及醫療設備的高性能密封連接場景?。以下是中揚金屬針對管道用鈦法蘭的詳細技術解析與應用指南，涵蓋其耐腐蝕、輕量化及長壽命特性，以分項表格形式呈現：
一、鈦法蘭在管道系統中的定義與核心價值
| 項目 | 技術參數/描述 |
| 材料定義 | 由工業純鈦（Gr.2/4）或鈦合金（如Ti-6Al-4V）制成的環形連接件，用于管道系統的密封與承壓連接 |
| 核心優勢 | 耐強腐蝕介質（Cl?/H?S/CO?）、密度僅為鋼的57%、免維護壽命＞30年 |
| 典型應用場景 | 化工管道、海洋平臺輸水管、LNG低溫管路、核電站冷卻系統、酸性油氣輸送管線 |
二、主流鈦法蘭材料體系
| 材料牌號 | 成分特性 | 適用場景 | 極限工況 |
| TA2（Gr.2） | Ti≥99.2%，低氧低鐵 | 海水/弱酸環境（pH≥3） | 溫度≤300℃，壓力≤10MPa |
| TA10（Ti-0.2Pd） | 添加0.2%鈀提升鈍化能力 | 鹽酸/硫酸介質（濃度≤20%） | 溫度≤150℃，耐還原性酸腐蝕 |
| Ti-6Al-4V | α+β型高強度合金 | 高壓高溫管線（蒸汽/油氣） | 溫度≤550℃，壓力≤25MPa |
| Ti-3Al-2.5V | 耐沖刷腐蝕優 | 含砂粒/顆粒的流體管線 | 流速≤8m/s，耐沖蝕壽命提升5倍 |
三、關鍵性能指標與驗證數據
| 性能維度 | 測試條件 | 鈦法蘭表現 | 對比材料（316L法蘭） |
| 耐Cl?腐蝕 | 5% NaCl溶液，80℃，30天 | 腐蝕速率0.0003mm/y | 0.03mm/y（點蝕嚴重） |
| 抗H?S應力腐蝕 | NACE TM0177標準（H?S分壓0.1MPa） | 無開裂（30天） | 316L：48h出現裂紋 |
| 低溫韌性 | -196℃夏比沖擊試驗 | 沖擊功≥50J | 碳鋼法蘭脆斷 |
| 密封性能 | API 6A標準水壓試驗 | 泄漏率＜0.1ml/min | 同等工況下優于不銹鋼法蘭30% |
| 疲勞壽命 | 10?次壓力循環（ΔP=10MPa） | 無裂紋/變形 | 不銹鋼法蘭出現微裂紋 |
四、加工工藝與關鍵技術
| 工藝環節 | 技術方案 | 質量提升效果 |
| 鍛造 | 多向模鍛（變形量≥70%）+β相區熱處理 | 晶粒度≤ASTM 5級，各向同性提升40% |
| 密封面加工 | 數控車削+金剛石拋光（Ra≤0.4μm） | 密封性達到ISO 5208 P級要求 |
| 焊接 | 自動TIG焊（ERTi-2焊絲）+背面氬氣保護 | 焊縫耐蝕性達母材95% |
| 表面強化 | 微弧氧化（MAO）生成20μm TiO?-Al?O?復合層 | 耐磨性提升8倍，摩擦系數降至0.08 |
| 無損檢測 | 超聲波探傷（Φ1.6mm平底孔）+射線檢測（ASTM E94） | 缺陷檢出率＞99.9% |
五、典型行業應用案例
| 應用領域 | 工況特點 | 材料方案 | 效益對比 |
| 海洋平臺海水管路 | Cl?濃度3.5%，流速2m/s | TA2+MAO涂層 | 壽命30年（原銅鎳法蘭8年更換） |
| 化工廠鹽酸輸送管 | 15% HCl，60℃ | TA10（Ti-0.2Pd） | 年腐蝕量＜0.01mm（316L年腐蝕1.2mm） |
| LNG低溫接收站 | -162℃液態天然氣 | Ti-3Al-2.5V | 低溫沖擊功≥80J（不銹鋼法蘭脆化） |
| 頁巖氣酸性油氣井 | H?S分壓0.2MPa，CO?含量10% | Ti-6Al-4V+激光熔覆 | 無應力腐蝕，檢修周期延長至10年 |
| 核電站二回路 | 300℃/15MPa高壓蒸汽 | Ti-6242合金 | 熱膨脹系數匹配不銹鋼，密封零泄漏 |
六、國際/國內執行標準
| 標準類型 | 標準編號 | 核心要求 |
| 尺寸標準 | ASME B16.5 | Class150-2500法蘭尺寸與公差 |
| 材料標準 | ASTM B381 | 鈦鍛件化學成分與力學性能要求 |
| 腐蝕試驗標準 | NACE TM0177/ISO 15156 | 酸性環境（H?S/CO?）應力腐蝕測試方法 |
| 中國化工規范 | HG/T 20592-2009 | 鈦法蘭型式、參數與技術要求 |
| 核級認證標準 | RCC-M M3301 | 核電站用鈦法蘭輻照耐受性與壽命評估 |
七、與傳統法蘭的綜合對比
| 對比項 | 鈦法蘭 | 316L不銹鋼法蘭 | 哈氏合金C276法蘭 |
| 密度(g/cm3) | 4.5 | 8.0 | 8.9 |
| 耐Cl?腐蝕能力 | 0.0003mm/y（全浸海水） | 0.03mm/y（點蝕風險高） | 0.001mm/y |
| 抗H?S應力腐蝕 | 無裂紋（NACE A級） | 嚴重開裂（NACE D級） | 輕微點蝕（NACE B級） |
| 最高耐溫(℃) | 550（Ti-6Al-4V） | 400 | 600 |
| 初始成本指數 | 1.5（以316L為1） | 1 | 8 |
| 30年總成本（含維護） | 0.7（維護成本極低） | 2.5（需定期更換） | 5（材料+維護費高昂） |
八、未來技術發展方向
| 創新方向 | 技術方案 | 預期效益 |
| 增材制造 | 電子束熔絲沉積（EBF3）一體化打印法蘭-管道 | 減少焊縫數量，耐蝕性提升30% |
| 智能法蘭 | 內嵌光纖傳感器監測應力/溫度/腐蝕深度 | 實現預測性維護，事故率降低90% |
| 復合密封面 | 鈦基體+金剛石涂層（摩擦系數≤0.05） | 終身免潤滑，適用超高潔凈度場景（半導體/生物制藥） |
| 超低溫材料 | Ti-5Al-2.5Sn合金開發（-269℃液氦環境） | 打破鎳基合金壟斷，成本降低50% |
| 綠色循環 | 氫化-脫氫（HDH）再生技術（廢料回收率＞95%） | 碳足跡減少60%，滿足ESG要求 |
九、選型與使用建議
強腐蝕首選：TA10（Ti-0.2Pd）應對鹽酸/硫酸介質，TA2+MAO涂層適用海水環境
高壓高溫必選：Ti-6Al-4V或Ti-6242合金，壓力＞15MPa/溫度＞300℃場景
經濟性平衡：TA2法蘭綜合成本比316L低40%（30年周期），優先用于Cl?＞1000ppm環境
安裝規范：
使用鈦專用螺栓（避免電偶腐蝕）
密封面涂抹鈦基潤滑脂（禁止含石墨/銅成分）
法蘭對中偏差≤0.2mm/m，防止局部應力集中
總結：
管道用鈦法蘭通過“極致耐蝕-輕量化-超長壽命”三位一體優勢，成為苛刻工況下的終極管道連接方案。盡管初期投資較高，但其全生命周期成本優勢顯著，在化工、海洋、能源等領域的滲透率正快速提升。隨著3D打印與智能監測技術的成熟，鈦法蘭將向集成化、功能化方向升級，推動工業管道系統進入“零泄漏、零維護”新時代。
