深海裝備抗腐蝕連接用鈦法蘭是以Ti-6Al-4V ELI等鈦合金為基材?，依據ASME B16.5、GB/T 2965等標準?，通過精密鑄造或鍛造工藝制造的耐壓密封件，具備抗壓強度≥800 MPa?、耐蝕性（耐受Cl?濃度3.5%海水及H?S≥100 ppm腐蝕環境）?、抗疲勞（循環載荷≥10?次）?及輕量化（密度4.5g/cm3）?特性，專用于海底采油樹耐壓管路?、跨海大橋樁基管道?、深海采礦機器人液壓系統?等關鍵密封連接，其腐蝕速率≤0.001mm/年?，使用壽命較傳統不銹鋼提升5倍以上?。以下是中揚金屬針對深海裝備抗腐蝕連接用鈦法蘭的詳細描述：

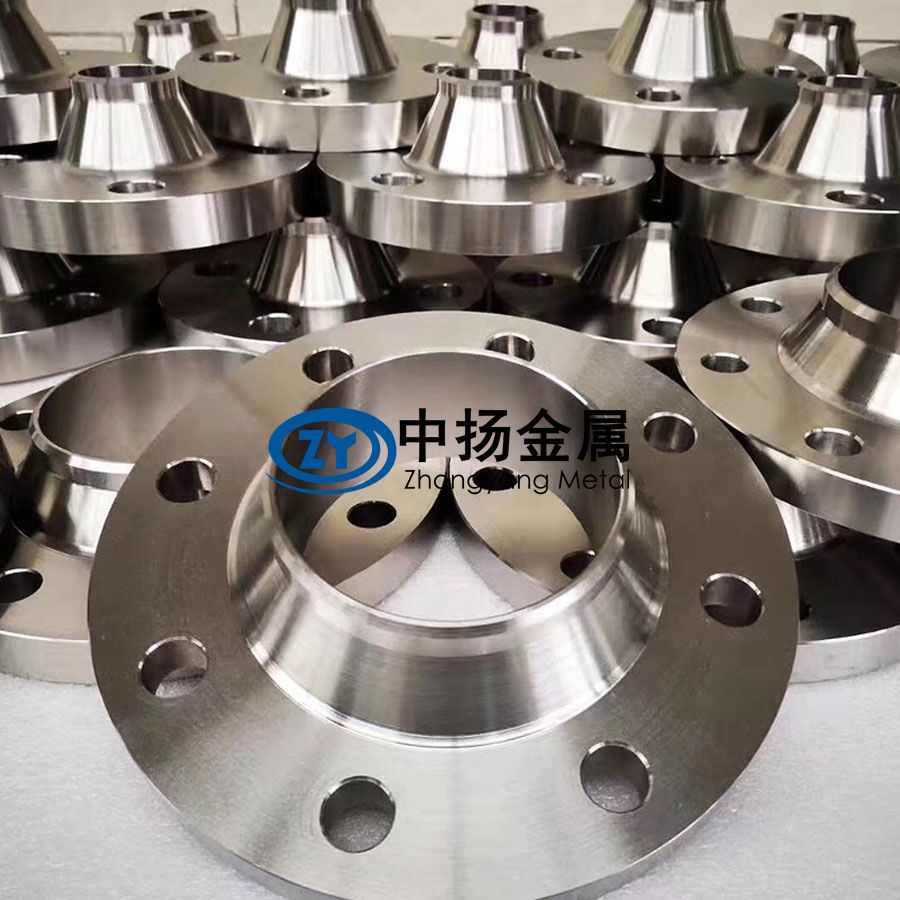

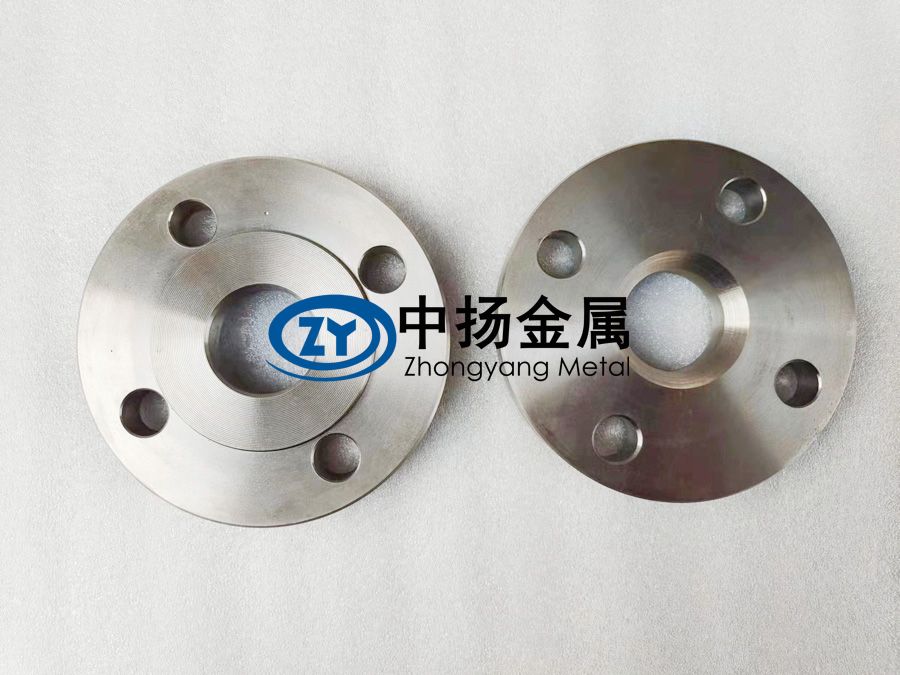

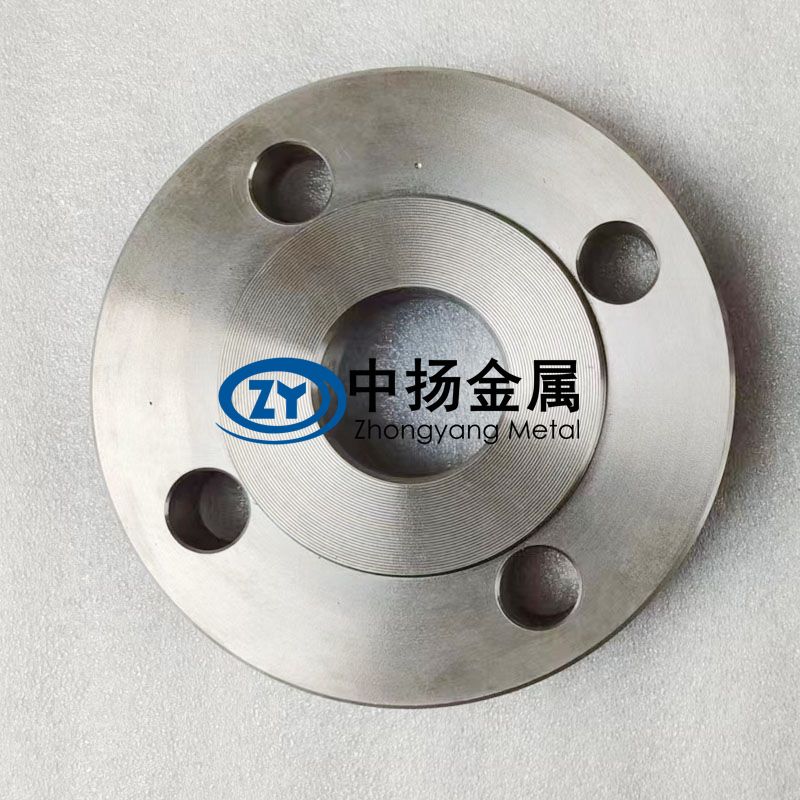

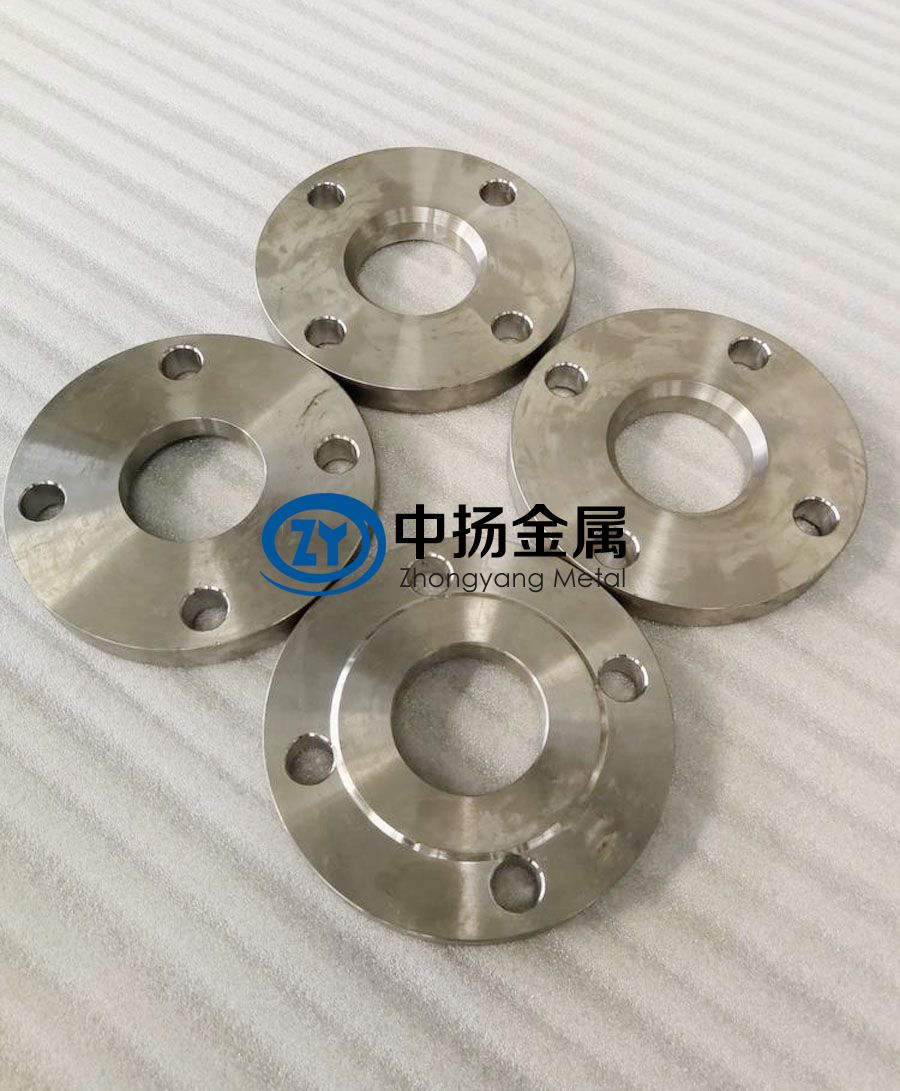

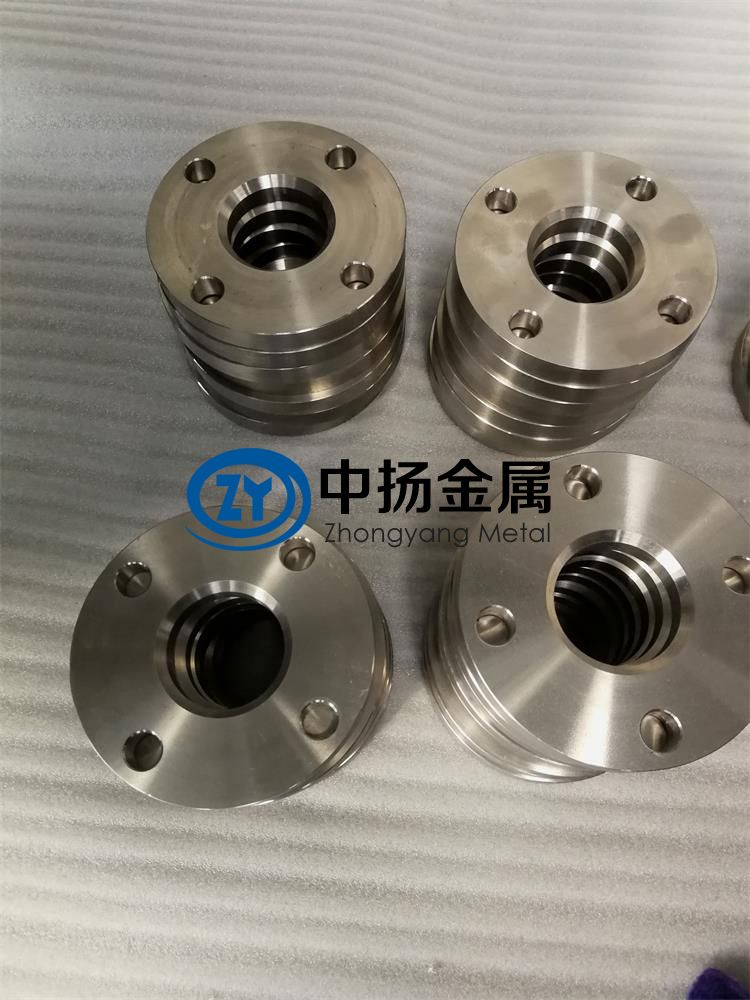

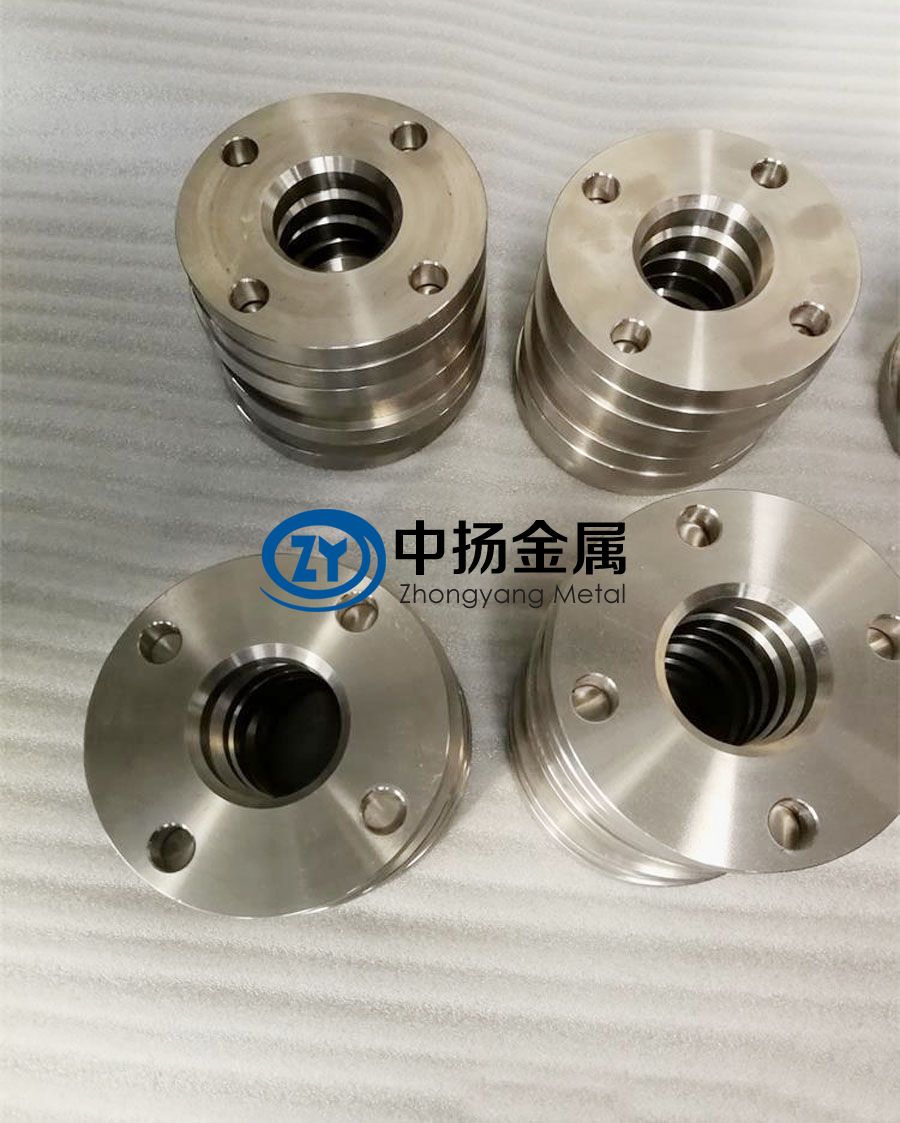

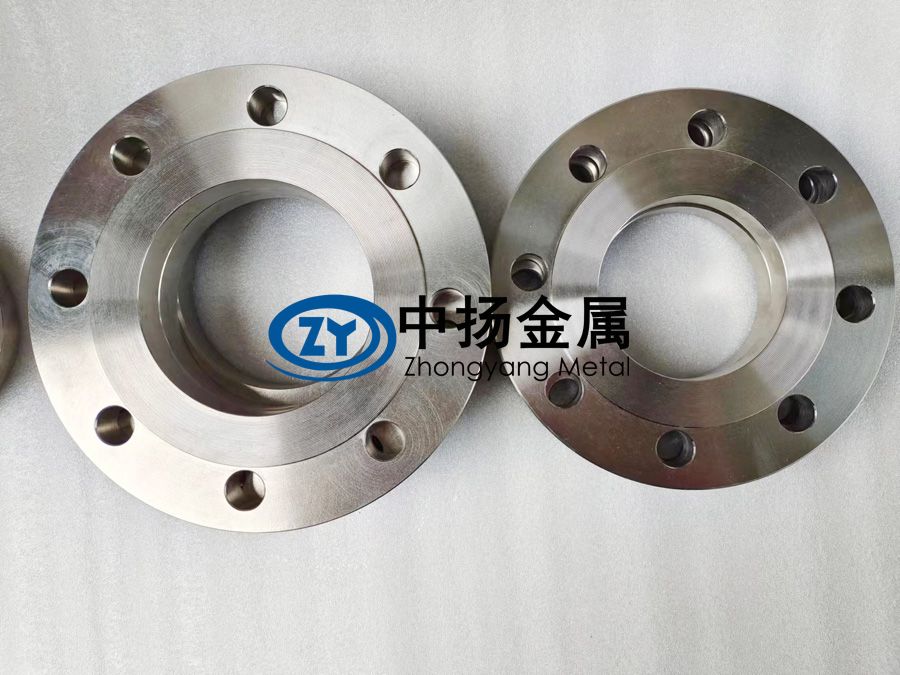

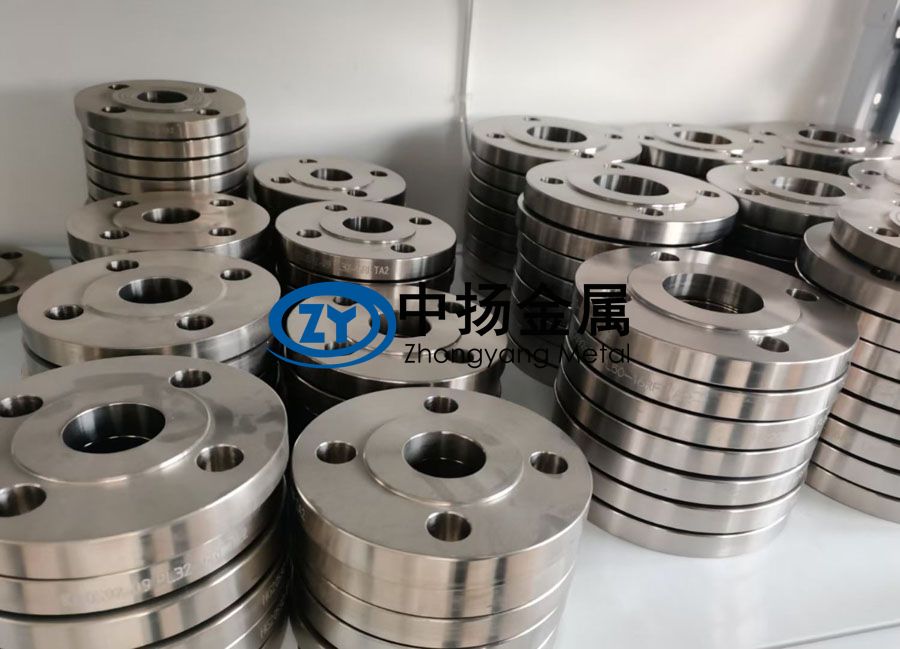

一、鈦法蘭在深海裝備中的定義
| 項目 | 描述 |
| 定義 | 鈦法蘭是由鈦或鈦合金制成的環形連接件，用于深海裝備管道、耐壓艙體的密封與承壓連接，需長期耐受高壓、高鹽與微生物腐蝕環境。 |
| 核心用途 | 深海管道系統對接、設備艙體密封、傳感器陣列固定等關鍵抗腐蝕連接場景。 |
| 形態特征 | 標準規格：DN50-DN1000（公稱直徑）；壓力等級：Class 150-2500（最高耐壓≥150MPa）。 |
二、常用材質與成分
| 合金牌號 | 主要成分（wt%） | 適用場景 |
| Ti-6Al-4V ELI | Ti-6Al-4V（低間隙元素） | 全海深（11000米）耐壓殼體法蘭（綜合強度與韌性最優） |
| Ti-31 | Ti-0.3Pd（微鈀合金） | 高硫化物環境（海底熱液區）法蘭，抗H?S腐蝕 |
| Ti-6246 | Ti-6Al-2Sn-4Zr-6Mo | 深海機器人液壓管路法蘭（耐高壓脈沖沖擊） |
| CP-Ti Grade 4 | 純鈦（≥99.5% Ti） | 低溫海水冷卻系統法蘭（抗氯離子點蝕） |
三、性能特點
| 性能指標 | 具體表現 |
| 抗壓強度 | 屈服強度≥550MPa（CP-Ti Grade 4），法蘭環承壓能力＞設計壓力1.5倍（ASME B16.5要求）。 |
| 耐腐蝕性 | 在3.5% NaCl溶液中腐蝕速率＜0.001mm/年，抗微生物腐蝕（SRB菌群）能力優于不銹鋼10倍。 |
| 密封性 | 配合鈦金屬墊片（Ti-0.2Pd），氦檢漏率≤1×10?? Pa·m3/s（真空級密封）。 |
| 輕量化 | 密度4.5g/cm3，比同規格不銹鋼法蘭輕45%，降低深海裝備整體重量。 |
| 低溫韌性 | 夏比沖擊功≥50J（-196℃），適用于極地深海低溫環境。 |
四、執行標準
| 標準類型 | 標準編號 | 覆蓋內容 |
| 國際標準 | ASME B16.5 | 鈦法蘭尺寸、壓力-溫度額定值及材料要求 |
| 海洋工程標準 | DNVGL-RP-0417 | 深海裝備鈦合金法蘭腐蝕防護與檢測規范 |
| 中國國標 | GB/T 29168.1-2012 | 鈦法蘭鍛件技術條件（化學成分、力學性能） |
| 特殊規范 | ISO 13628-6 | 水下生產系統法蘭連接設計與測試標準 |
五、加工工藝與關鍵技術
| 工藝環節 | 關鍵技術 |
| 鍛造 | 多向模鍛（3D鍛造）優化流線分布，避免環向裂紋（晶粒度≤ASTM 6級）。 |
| 機加工 | 五軸聯動數控加工法蘭密封面，平面度≤0.02mm，表面粗糙度Ra≤1.6μm。 |
| 焊接 | 激光-電弧復合焊（LAHW）實現法蘭-管道全位置焊接，焊縫系數≥0.9。 |
| 表面處理 | 微弧氧化（MAO）生成20-50μm TiO?陶瓷層，硬度≥1000HV（抗磨損與生物附著）。 |
| 檢測 | 相控陣超聲（PAUT）+ 熒光滲透檢測（PT），確保無內部缺陷與表面裂紋。 |
六、具體應用領域
| 應用場景 | 部件名稱 | 材料選擇 | 性能要求 |
| 載人潛水器 | 耐壓艙體觀察窗法蘭 | Ti-6Al-4V ELI | 110MPa靜水壓密封、抗疲勞 |
| 海底采油樹 | 井口連接法蘭 | Ti-31（Ti-0.3Pd） | 耐H?S/CO?腐蝕（pH≤4） |
| 深海機器人 | 液壓管路高壓法蘭 | Ti-6246 | 耐脈沖壓力（峰值100MPa，10?次循環） |
| 海水淡化系統 | 反滲透膜殼法蘭 | CP-Ti Grade 4 | 抗氯離子腐蝕（Cl?≥20000ppm） |
| 聲吶陣列 | 換能器陣列安裝法蘭 | Ti-3Al-2.5V | 低磁干擾、高尺寸穩定性 |
七、與其他材料的對比分析
| 對比項 | 鈦法蘭 | 雙相不銹鋼法蘭（S31803） | 鎳基合金法蘭（Inconel 625） |
| 密度 | 4.5g/cm3 | 7.8g/cm3 | 8.4g/cm3 |
| 耐Cl?腐蝕 | 免維護（無需涂層） | 需定期涂層維護 | 耐蝕優但成本極高 |
| 極限耐壓 | 150MPa（Ti-6Al-4V ELI） | 100MPa（易應力腐蝕開裂） | 130MPa（成本增加200%） |
| 加工難度 | 高（需專用刀具） | 中等 | 高（高溫合金難切削） |
| 生命周期成本 | 低（30年免維護） | 中（10年維護周期） | 高（材料+加工費） |
八、未來發展新方向
| 方向 | 技術突破 | 潛在應用 |
| 增材制造 | 電子束熔絲沉積（EBF3）一體化打印法蘭-管道結構 | 復雜流道集成法蘭（減重20%以上） |
| 智能法蘭 | 內嵌光纖傳感器監測預緊力與泄漏 | 海底油氣管道實時健康管理 |
| 超深海材料 | 鈦-鈧（Ti-Sc）合金法蘭（耐壓＞200MPa） | 11000米以深科考裝備連接件 |
| 仿生涂層 | 仿藤壺抗附著涂層（微納米結構+緩蝕劑） | 降低生物污損對密封面的影響 |
| 綠色連接 | 無墊片自密封法蘭設計（金屬對金屬接觸密封） | 減少維護頻次與備件消耗 |
| 氫能兼容 | 抗氫脆鈦合金（Ti-5Al-3V-2Cr）法蘭 | 深海綠氫儲運系統耐壓連接 |
總結
深海裝備抗腐蝕連接用鈦法蘭是保障深海工程可靠性的核心部件，其技術優勢集中于“深海四抗”（抗壓、抗蝕、抗疲勞、抗生物附著）。未來突破需聚焦：
極限性能：開發耐200MPa超高壓鈦合金法蘭；
智能化：集成傳感與自修復功能的智能法蘭；
可持續性：退役法蘭高效回收與再制造技術。
