一、引言

緊固件是汽車最不可或缺的零件，所有汽車都需使用緊固件進行連接裝配，其中金屬螺紋連接方式使用最多，且汽車關鍵的連接部位基本均采用此方式進行連接。金屬螺紋連接緊固件設計的好壞將直接影響整車質量，設計不合理將出現干涉異響、生銹、松動等各種問題。直接導致客戶感知抱怨，嚴重者甚至?xí)绊懣蛻羯踩榱双@得可靠的緊固連接，本文我們來討論下如何對金屬螺紋連接緊固件進行設計。

二、設計概述

金屬螺紋緊固件依據頭部、桿部、尾部及螺紋形式的不同，有非常多的種類，如六角頭螺栓、六角法蘭面螺栓、內六角花形盤頭螺釘?shù)取Ｍ瑫r，螺栓 / 螺母的強度等級及表面處理也是多種多樣的，工程師將依據需求來選擇、設計緊固件，進行最佳匹配，完成最優金屬螺紋連接緊固件設計。一個完整的金屬螺紋連接緊固件設計，需要根據以下幾個方面進行設計：

一是螺紋連接軸向預緊力設計計算；二是螺栓規格及強度等級選擇；三是配合螺母的等級及內螺紋嚙合長度確定；四是螺栓長度確定；五是表面處理選擇（包括顏色匹配）；六是頭部和末端型式、裝配空間確認；七是裝配工藝試驗驗證。

三、金屬螺紋連接緊固件設計

（一）螺紋連接軸向預緊力設計計算

螺栓 / 螺母連接是通過完成裝配后，產生一定的軸向預緊力，來保證被連接件的固定，傳遞載荷或密封等功能。在設計選擇螺栓 / 螺母時，對于關鍵的連接部位，首先必須確認需要螺栓提供的軸向預緊力的范圍。

在確定預緊力時，應考慮下列因素：最小預緊力滿足功能要求，最大等效應力不超過螺栓的破壞應力，螺栓的應力值不超過疲勞極限，連接體裝配后的變形。

高強度螺栓連接系統軸向預緊力計算，參照德國工程師協會出版的 VDI 2230。根據此標準，行業內有對應計算軟件 MDESIGN，能更快速地計算出所需軸向預緊力。

（二）螺栓規格及強度等級選擇

目前螺栓規格和等級的確定方法主要有以下兩種：

正向設計和對標設計。

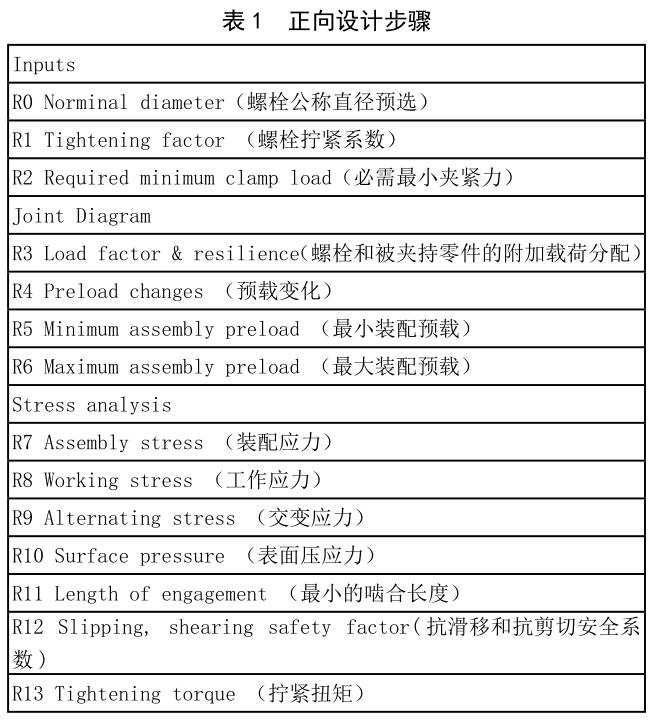

正向設計：根據設計計算，確定螺栓在規格和等級，底盤等關鍵的連接部位緊固件需進行正向設計；高強度螺栓連接系統計算，參照德國工程師協會出版的 VDI2230，具體步驟如表 1。

對標設計：參照自有成熟車型、對標車型確定。

通過其螺栓上標注的強度等級和測量的螺紋規格確定。

常用于非關鍵的連接部位。

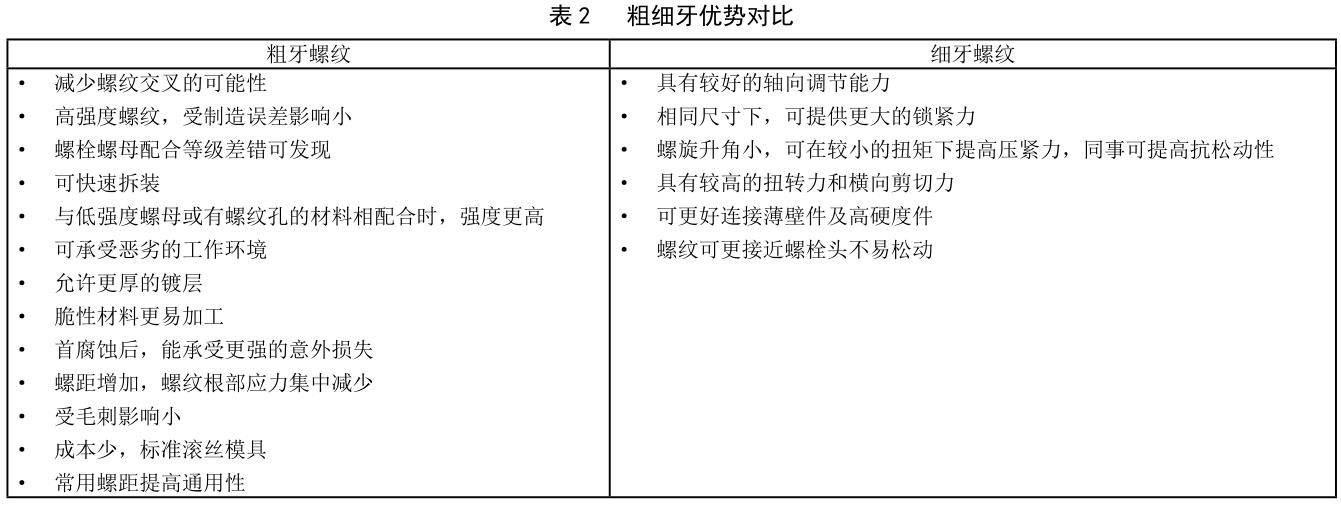

另對于螺栓粗細牙的選擇，需綜合考慮粗細牙螺紋的優劣勢。對于 M6 以上的螺紋，有粗牙和細牙之分，表 2 列出了各自的優劣勢。

根據以上對比分析，不同的連接位置可按需選擇粗細牙。建議一般位置選用粗牙，便于拆裝和生產，高剪切力位置可采用細牙。另螺紋規格≤ M8 時，不建議使用細牙。

（三）配合螺母的等級及內螺紋嚙合長度確定

螺紋連接件強度匹配設計原則是，在超擰時失效形式應是螺桿斷裂，因為內螺紋的破壞不易發現，且內螺紋的損壞帶來的損失較大。螺栓螺釘?shù)膹?qiáng)度主要是由材料及熱處理的工藝決定，標準的等級有 4.8、5.6、5.8、8.8、10.9、12.9 等。但內螺紋的強度不只是與材料及熱處理的工藝有關，同時還與螺紋連接長度有關。

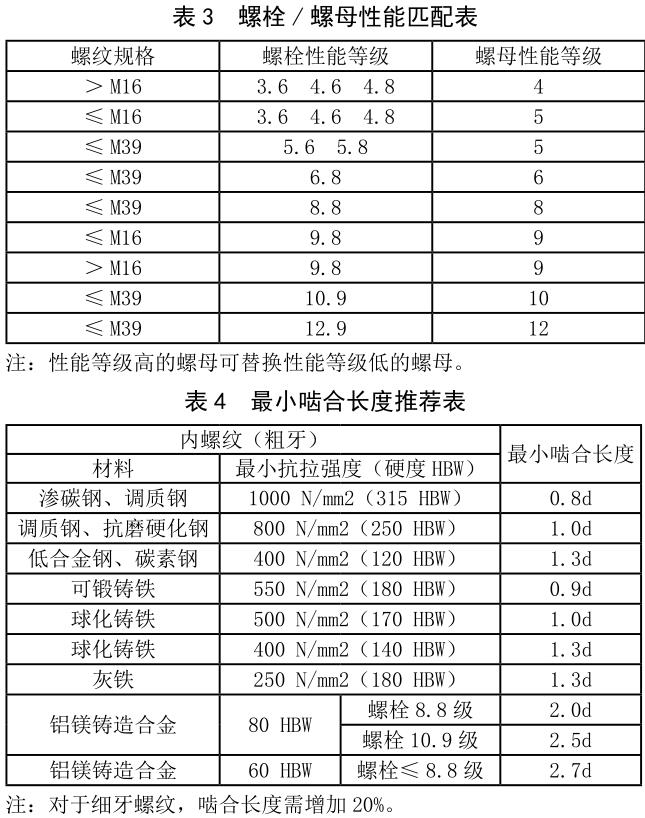

對于螺母的選擇，需要螺母的保證載荷大于螺栓，按表 3 來選擇。（見表 3）

對于在零件上帶螺紋孔的設計，需要合理的設計螺紋的嚙合長度，以保證裝配螺栓時，內螺紋有足夠的強度。表 4 是各種內螺紋材料所推薦的最小嚙合長度。（見表 4）

（四）螺栓長度確定

螺栓有效長度不能太短，當與螺母連接時，應保證在與螺母相配后螺栓、螺釘或螺柱末端超出螺母端面至少 2 個螺距的長度（倒角不算完整螺紋）；對于被連接件帶有內螺紋的，螺栓的長度要保證足夠的嚙合長度。

螺栓總長也不能太長，當與螺母或通孔內螺紋連接時，以保證不與其他零件產生干涉；當擰入盲孔中時，應確保長度不得與盲孔產生干涉。

（五）表面處理選擇（包括顏色匹配）

依據螺栓 / 螺母所處的環境、位置及功能要求，選擇表面處理類別及顏色等。緊固件常用的表面處理類別有電鍍鋅、電鍍鋅鎳、鋅鋁涂覆。

電鍍鋅常用顏色有彩虹色、漂白和黑色。彩虹色和黑色防腐性能優于漂白，漂白色只用于隨整車進行電泳的焊接螺栓 / 螺母，只為了確保運輸和存儲過程中焊接螺栓 / 螺母不生銹。彩虹色的鍍層附著力要優于黑色，黑色常用于有顏色要求的外觀位置，或為了整車通用化，減少整車緊固件種類而統一緊固件位置。彩虹色性能最優，如無特殊要求推薦使用彩虹色鍍鋅。

電鍍鋅鎳常用顏色有銀色（本色）和黑色。兩種防腐、附著力等性能基本一致，黑色價格略貴，常用于有顏色要求的外觀位置，如無特殊要求，推薦使用銀色。

鋅鋁涂覆常用顏色有銀色和黑色。兩種防腐、附著力等性能基本一致，但黑色涂層比銀色厚，常出現通規通不過問題，且價格貴，所以不推薦使用黑色。

三種表面處理防腐性能，電鍍鋅鎳和鋅鋁涂覆優于電鍍鋅。電鍍新常用于車內和車門、背門 / 尾門關閉時，不受高溫、風雨、石擊等直接侵害的低腐蝕位置。電鍍鋅鎳和鋅鋁涂覆常用于高溫、高濕、石擊擊傷零部件，或濕熱交變頻繁、動載荷工況較大的高腐蝕位置。由于電鍍鋅鎳價格高于鋅鋁涂覆，所以一般高腐蝕位置推薦使用鋅鋁涂覆，但與鋁材料連接位置，或需要導電位置，或M6以下的螺栓/螺母及內槽螺釘，推薦使用電鍍鋅鎳。

（六）頭部和末端形式、裝配空間確認

螺栓 / 螺母通常頭部選用六角法蘭面或內六花。通常位置推薦使用六角法蘭面頭部，便于安裝，且標準化的頭部尺寸設計也利于工具的統一，但此頭部需要有足夠的裝配空間。對于裝配空間不足，或有外觀要求，且安裝扭矩較低的位置，推薦使用內六花頭部。螺栓螺釘末端形式設計應參照 GB/T 2 緊固件外螺紋零件的末端，此標準規定了外螺紋零件如螺栓和螺釘推薦使用的末端形式與尺寸。在使用錐端、截錐端、導向端、圓柱端、刮削端等末端形式時參照此標準，按照標準推薦的尺寸設計。

（七）裝配工藝試驗驗證

裝配工藝確定的關鍵兩點：裝配產生的最小軸向預緊力滿足功能要求、最大不能超出螺栓允許的載荷。

對于關鍵的連接部位，裝配力矩必須通過設計計算（VDI2230）及裝配工藝模擬試驗，確認裝配工藝滿足設計軸向力要求。對于一般的螺栓螺母連接，初始釋放動態扭矩值時可以采用企業經驗推薦扭矩或?qū)?biāo)扭矩，經臺架試驗或路試，驗證無問題時，可作為正式動態扭矩釋放。

綜上所述，新金屬螺紋連接緊固件設計只需遵循以上七個步驟，就可以完成一個可靠的金屬螺紋連接設計。

參考文獻 :

[1] 孫其俊 . 汽車制動管路螺紋緊固件的扭矩試驗[J]. 汽車工程師 ,2009(8):31-32.

[2] 徐海東 . 汽車螺紋緊固件連接質量及擰緊工藝的分析應用 [D]. 安徽 : 合肥工業大學 ,2020.
