引言

由于鈦合金具有高強度、高韌性以及高耐磨性等諸多特點，鈦合金材料在諸多領域都有廣泛的應用。因此對鈦合金材料進行優化就顯得尤為重要，目前深冷處理作為一項新興的材料性能強化手段，具有極優異的實用性。深冷處理能夠通過影響難加工材料的微觀組織進而提高材料的性能，因此被逐漸應用于金屬材料的加工工藝之中[1]。

目前有許多國內外學者對合金深冷處理進行研究。LIGR等[2]對TC4鈦合金進行研究，發現經過深冷處理后，樣品的拉伸強度和伸長率分別提高了2.57%和8.06%，在處理時間為12h時均達到最佳性能，同時在樣品中，（110）晶平面已向（100）和（101）轉變。曹棟等[3]對TC6鈦合金進行深冷處理來研究其抗壓性能，結果發現低溫處理能提高TC6鈦合金的耐高溫壓縮性能，與未低溫處理試樣相比，經過低溫處理的試樣壓應力提高了19.39%。SONG等[4]以βTi-5Al-3Mo-3V-2Cr-2Zr-1Nb-1Fe鈦合金為研究對象進行低溫處理研究，結果顯示液氮為介質的低溫處理可以促進相的析出，同時，在兩種試樣中都發現在β相中析出α相。李曉琛等[5]對TC4鈦合金進行深冷處理，結果發現材料的晶粒尺寸隨著深冷處理時間的增長而逐漸下降，β相含量逐漸降低，α相的含量逐漸升高。師佑杰等[6]人對TC4鈦合金進行深冷處理，探究深冷時間對試樣材料的影響，結果發現深冷處理后試樣組織的α相的含量上升了28.97%。

目前對多種牌號鈦合金的深冷處理的系統研究較少，故本文選取三種不同牌號的鈦合金（TA7、TB6、TC4）進行深冷處理，探究深冷處理對該三種鈦合金微觀組織的影響，并探究深冷處理前后金相組織的變化。

1、實驗

1.1觀察前處理

所用鈦合金材料為由鈦合金棒材（TA7、TB6、TC4）原始材料切割為10mm×10mm×8mm的立方體試樣。將試樣浸入液氮罐（-196℃）中浸泡，保溫48h后，待恢復至室溫進行后續實驗。

為保證樣品的表面平整度與潔凈度，試驗樣品需先用砂紙進行打磨和拋光。最終需要對樣品進行腐蝕以便于SEM與XRD表征，其中TA7腐蝕液為3mLHF（40%）、5mLHNO3和100mLH2O的混合溶液，TB6及TC4腐蝕液為5mLHF、10mLHNO3和85mLH2O的混合溶液。

1.2X射線衍射分析（XRD）

XRD分析是利用X射線的衍射，通過衍射峰參數的變化，來觀察主要晶面與晶粒變化的情況，進而來研究試驗樣品的晶體結構。由于溫度變化較大，內部晶?？赡馨l(fā)生晶格偏轉現象，采用XRD分析可以很好的分析這種現象。采用XRD分析儀器型號為島津LabXXRD-6100，其實驗參數為Cu標靶、電壓40kV；連續掃描、試樣的掃描速度為5°/min、掃描角度范圍為5°~90°。

1.3掃描電鏡分析（SEM）

采用掃描電子顯微鏡（SEM）在1000倍數下對三種牌號鈦合金試樣的腐蝕進行微觀組織的觀察。對試樣進行形貌表征，可以分析其微觀組織變化特點。所用SEM分析儀器的型號為T(mén)hermoScientificApreo2。

2、XRD分析

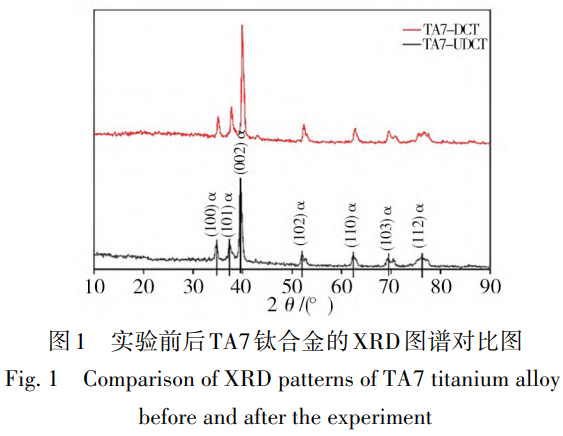

圖1為實驗前后TA7鈦合金的XRD圖譜對比圖。圖1上所反應的反射角和譜線強度與由文獻[7]中α和β相標準衍射圖譜所提供的反射角2θ和譜線強度I基本吻合。由該圖譜可知，圖1中所標注的7個峰，均可對應圖中α相的7個晶面。

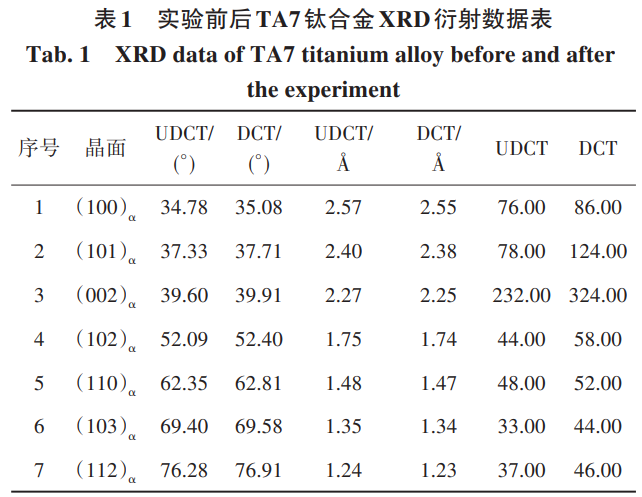

表1為經Jade軟件分析得到的實驗前后TA7鈦合金XRD分析對比數據。通過表1中的對比數據可知，深冷處理前后的TA7的反射角幾乎未發生改變，說明各峰峰位均未發生偏移。實驗后最高峰及各峰的譜線強度順序同樣未發生改變。深冷處理后的幾個衍射峰的譜線強度均有不同程度的增強，增幅最小的為第5峰，幅度為8.33%，其中第2、3晶面衍射峰強度增強最為明顯，強度分別增加了58.96%及39.65%，說明深冷處理后晶粒沿著其最小阻力的方向轉動，向這兩晶面發生偏轉[8]。

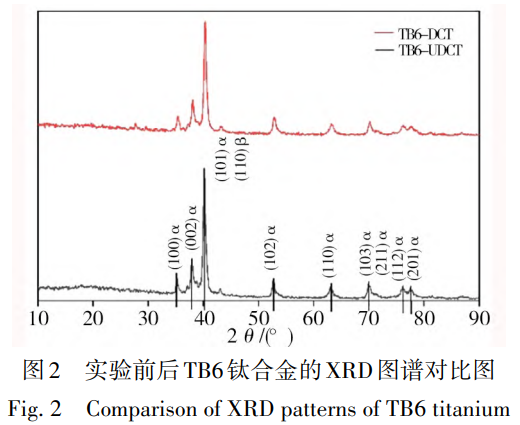

圖2是試驗前后TB6鈦合金的XRD圖譜對比圖。圖2上所反應的反射角2θ和譜線強度I與α和β相標準衍射圖譜所提供的反射角和譜線強度基本吻合。由該圖譜可知，圖2中所標注的8個峰，均可對應該圖譜中α相與β相的8個晶面。其中第3峰為（101）α和（110）β的重合晶面。

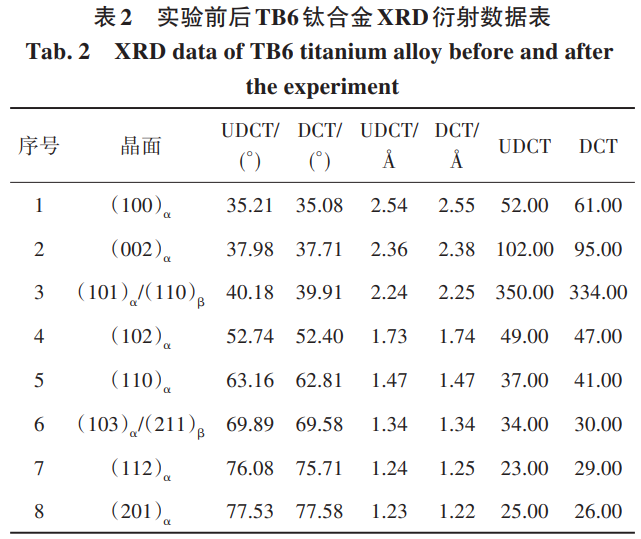

表2為分析得到的實驗前后TB6鈦合金XRD衍射對比數據表。通過表2對比數據可知，深冷處理前后的TB6峰衍射角基本未發生改變，說明各峰峰位均未發生偏移。這與TA7深冷處理實驗的結果一致。但深冷處理后的各峰強度均發生了一定的變化，但幅度相較于TA7，幅度比較小，其中第1、5、7、8晶面的強度有一定的增強，最大增強幅度為17.3%；

2、3、4、6晶面強度有一定的減弱，最大減弱幅度為11.76%。

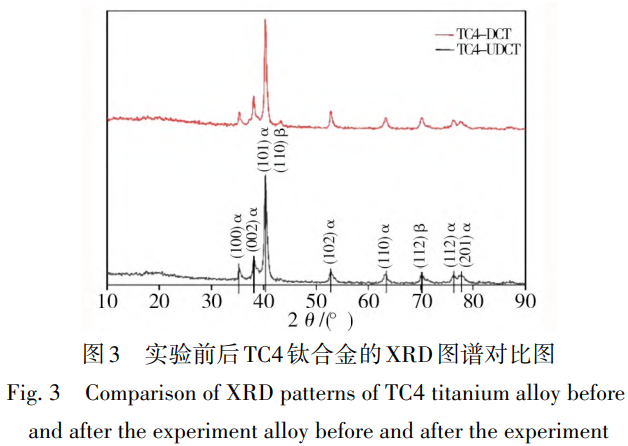

圖3是試驗前后TC4鈦合金的XRD圖譜對比圖。圖3上所反應的反射角和譜線強度與α和β相標準衍射圖譜所提供的反射角和譜線強度基本吻合。由該圖譜可知，圖3中所標注的8個峰，均可對應該圖中α相與β相的所有晶面。其中第3峰為（211）α和（110）β的重合晶面。

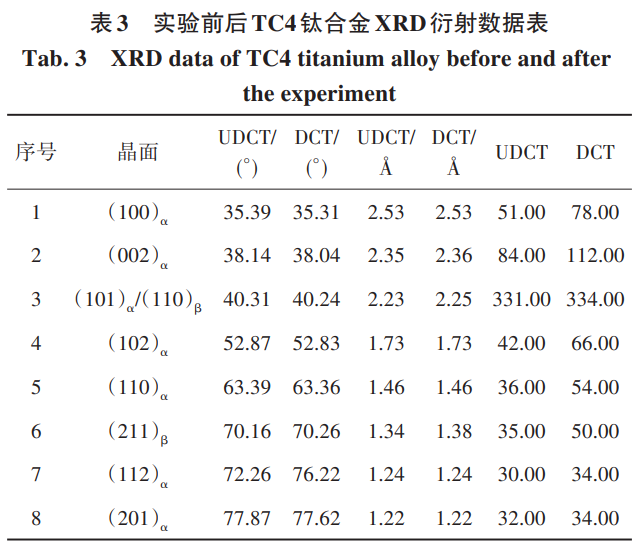

表3為分析得到的實驗前后TC4鈦合金XRD衍射對比數據表。通過表3的對比數據可知，實驗前后TC4鈦合金的晶面衍射角、最高峰及各峰的譜線強度順序均未發生變化。實驗后的第1、2晶面衍射峰的強度發生較大的變化，強度分別增加了52.94%及33.33%，說明深冷處理后晶粒沿著最小阻力的方向轉動，向這兩晶面偏轉。

通過以上三種鈦合金實驗材料的XRD衍射數據的分析可以看出：

（1）對TA7、TB6及TC4鈦合金來說，三種鈦合金在深冷處理后的最高衍射峰較深冷處理前沒有發生變化，強度順序也沒有發生變化，說明深冷處理并不會改變材料的主要晶面結構。

（2）相較深冷處理前，TA7與TC4鈦合金的衍射峰強度均有增強。這可能由于材料經過深冷處理后，由于冷縮內應力，材料出現了體積收縮的現象，導致晶粒發生偏轉。同時晶面偏轉產生大量的位錯，形成了再結晶織構，增強了材料的顯微硬度[9]。而深冷處理前后，TB6的衍射峰強度變化不一，這可能是由于TB6中的β相含量較高，阻礙了TB6鈦合金的擇優取向。

（3）上述表中的d值（晶格間距）均發生了一定的變化。這可能是由于晶粒大小發生變化引起了晶格畸變。深冷處理的溫度變化或?qū)е戮Я４笮“l(fā)生變化，進而會造成晶格畸變，晶格畸變會形成方向性的位錯網絡，降低晶體發生偏移的可能性，從而增強金屬材料的綜合力學性能。

3、顯微組織觀察（SEM）

如圖4-圖6所示，各圖分別為T(mén)A7、TB6、TC4鈦合金材料實驗前后的微觀組織結構對比圖。其中TA7主要由大片α相組成，TB6由大片β相及少量α相組成，TC4主要由α與β相組成。

分別由圖4（a）與圖4（b）、圖5（a）與圖5（b）、圖6（a）與圖6（b）對比可知，實驗前的金相組織由大片微觀組織組成，分布并不均勻，晶粒體積較大；深冷處理后，晶粒尺寸均有一定的變化，由于溫度降低，冷壓縮力增大，導致晶粒受到擠壓，故尺寸發生了變化，微觀組織變得更加密集。與此同時由于晶粒受到擠壓，在晶體的局部上出現了一定量細小的亞晶[10]。從以上實驗結果可以發現，深冷處理對三種牌號鈦合金均可起到細化晶粒，促進產生析出物的作用。

晶粒細化的現象的原因是，在實驗過程中，溫度降低，產生的冷縮內應力增強，導致材料產生了收縮的趨勢，部分晶粒受到壓縮后破碎，產生更多的細小晶粒，因此晶粒得到了一定程度的細化[11]。

同時三種材料在深冷處理之后，均有黑色析出物析出的現象，其中TA7與TC4鈦合金析出物數量增加最為明顯。對于TA7鈦合金來說，這是由于晶粒存貯的能量被釋放，發生再結晶現象，產生新的轉化物，而這些轉化產物顆粒較小并吸附在原基體之上。對于TC4鈦合金來說，不僅有上述原因，同時由于低溫促使尚不穩定的β相轉化為次生α及β相穩態組織并附于α的基體之上[12]。

4、結論

深冷處理可以有效細化鈦合金的微觀組織，但不同牌號合金的處理效果并不完全一致。本文對三種鈦合金進行深冷處理實驗，結論如下：

（1）深冷處理并未改變鈦合金材料的主要晶面結構，TA7和TC4在深冷處理之后衍射峰強度得到了一定程度的增強，有明顯的晶粒擇優偏轉現象產生。其中實驗所用的TA7材料第2、3峰晶面衍射峰強度增強最明顯，強度分別增加了58.96%及39.65%；實驗所用的TC4材料的第1、2晶面衍射峰強度增強同樣明顯，強度分別增加了52.94%及33.33%。而TB6鈦合金在深冷前后的衍射峰強度變化不大。

（2）三種鈦合金經深冷處理之后，晶格間距均發生了一定的變化。這是由于深冷處理的溫度變化或?qū)е戮Я４笮“l(fā)生變化，進而會造成晶格畸變，增大了位錯運動的阻力，增加了晶粒發生相對移動的難度，從而增強了材料的綜合性能。

（3）深冷處理均可使三種牌號的鈦合金的顯微組織得到均勻細化，三種牌號在深冷處理之后均有析出物析出，其中相較于TB6，TA7和TC4鈦合金的晶粒細化程度更高，析出物的量也更大。

參考文獻

[1] 紀志軍，李桂榮，葉宇融，等.深冷處理鈦合金的研究 進展[J].航空制造技術，2022，65（11）：70-75.

JI Z J， LI G R， YE Y R，et al.Cryogenic processing titanium alloys [J].Aeronautical Manufacturing Technology， 2022，65（ 11） ： 70-75.

[2] LI G R，QIN T， FEI A G， et al.Performance and microstructure of TC4 titanium alloy subjected to deep cryogenic treatment and magnetic field [J].Journal of Alloys and Compounds， 2019， 802：50-69.

[3] 曹棟，賈昭，諶巖 .深冷處理對 TC6 鈦合金高溫抗壓 能力的影響[J].金屬熱處理， 2017， 42（2）：160-162

CAO D，JIA Z，CHEN Y.Effect of cryogenic treatment on high temperature compression resistance of TC6 titanium alloy[J].Heat Treatment of Metals， 2017，42（2）：160-162.

[4] SONG B， XIAO W L， WANG J S， et al.Effects of cryogenic treatments on phase transformations， microstructure and mechanical properties of near β Ti alloy[J].Journal of Alloys and Compounds， 2021， 879： 160495

[5] 李曉琛，王世穎，陳智棟 .深冷處理時間對 TC4 鈦合 金微觀組織結構及力學性能的影響[J].常州大學學報（自然 科學版），2022，34（4）：7-13.

LI X C， WANG S Y， CHEN Z D.Effect of cryogenic treatment time on microstructure and mechanical properties of TC4 titanium alloy [J].Journal of Changzhou University （Natural Science Edition），2022，34（4）：7-13.

[6] 師佑杰，李永剛，李文輝，等.深冷處理對TC4鈦合金 表面性能的影響[J].金屬熱處理，2022，47（2）：183-187.

SHI Y J，LI Y G，LI W H，et al.Cryogenic treatment on the properties of TC4 titanium alloy surface effect [J].Metal Heat Treatment， 2022，47（2）： 183-187.

[7]（ 蘇）鮑利索娃著，陳石卿譯 .鈦合金金相學[M].北 京：國防工業出版社，1980.（The Soviet Union） Борисова，Е.А.CHEN S Y Translated.Titanium Alloys Metallography [M].Beijing：National Defense Industry Press， 1980.

[8] 梁敬魁.粉末衍射法測定晶體結構：X射線衍射在材 料科學中的應用（下冊）[M].北京：科學出版社，2011.

LIANG J K.Determination of crystal structure by powder diffraction： application of X-ray diffraction to materials science （Part II）[M].Beijing：Science Press， 2011.

[9] 陳鼎，黎文獻 .深冷處理下鋁和鋁合金的晶粒轉動 [J].中南工業大學學報：自然科學版，2000（6）：544-547.

CHEN D， LI W X.Grain rotation of aluminum and aluminum alloy under cryogenic treatment [J].Journal of Central South University of Technology： Science and Technology Edition， 2000（6）： 544-547.

[10] 張良，于小健.深冷處理對TC4鈦合金摩擦磨損性能 及微觀組織的影響[J].材料保護，2021，54（8）：114-117，149.

ZHANG L， YU X J.The influence of cryogenic treatment og TC4 titanium alloy friction and wear properties and the microstructure[J].Materials protection， 2021， 54（8）： 114-117 ，149.

[11] 雷達，李永剛，李文輝，等 .深冷處理對鈦合金力學 性能及摩擦磨損性能的影響[J].機械科學與技術，2021，40（4）：566-571.

LEI D，LI Y G， LI W H，et al.Cryogenic treatment on the mechanical properties of titanium alloy and the effect of friction and wear performance [J].Journal of Mechanical Science and Technology， 2021，40（4）： 566-571.

[12] LI G R，QIN T，F(xiàn)EI A G.Performance and microstructure of TC4 titanium alloy subjected to deep cryogenic treatment and magnetic field[J].Journal of Alloys and Compounds， 2019： 50-69.
