增材制造（又稱“3D打印”，Additive Manufacturing，AM）是采用材料逐漸累加的方法制造實體零件的技術，相對于傳統的材料去除－切削加工技術，是一種“自下而上”的制造方法。2015年2月28日，工信部、財政部等印發《國家增材制造產業發展推進計劃（2015－2016年）》，提出到2016年，初步建立較為完善的增材制造產業體系。有關增材制造TC4鈦合金的行業標準，中揚金屬結合鈦標準件生產制造，將YS/T1139-2016行業標準分享如下：
中華人民共和國有色金屬行業標準 YS/T1139-2016
增材制造TC4鈦合金蜂窩結構零件
TC4 titanium alloy cellular str ctm re part shy additive manufacturing
2016-07-11發布 2017-01-01實施
中華人民共和國工業和信息化部發布
前言
本標準按用GK/T1.1-2009給出的規則起草。
本標準中全國有色金屬標準化技術委員會(SAC/TC243) 提出并歸口。
本標準負責起草單位：西安賽隆金屬材料有限責任公司、西北有色金屬研究院、飛而康快速制造科技有限公司、湖南頂立科技科技有限公司。
本標準主起草人；米紀磊、趙培、向長淑、賈文鵬、劉楠、賈亮、楚瑞坤、戴煜。
增材制造TC4鈦合金蜂窩結構零件
1、范圍
本標準規定了增材制造TC4鈦合金蜂窩結構零件的要求，試驗方法、檢驗規則和標志，包裝，運輸、貯存、質量證明書及訂貨單(或合同)內容。
本標標準適用于激光選區熔化和電子束選區熔化兩種粉床增材制造工藝制造的，具有有序周期性致密薄壁蜂窩結構的TC4鈦合金零件，不適月由細筋桿構成二維網絡多孔結構TC4鈦合金零件。
2、規范性引用文件
下列文件對于本文件的應用是必不可少的，凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 3620.1 鈦及鈦合金牌號和化學成分
GB/T 3850 致密燒結金屬材料與硬質合金密度測定方法
GB/T 4340.1 金屬材料 維氏硬度試驗 第1部分：試驗方法
GR/T 4592(所有部分) ?？椻仭⑩伡扳伜辖鸹瘜W(xué)分析方法
3、要求
3.1 化學成分
產品化學成分的氣含量應符合表1的規定，其他成分應符合GB/T 3620.1的規定。
表1氧含量
| 合金牌號 | TC4 | TCI ELI
|
| 氧含量(質量分?jǐn)?shù))/% | ≤0.18 | ≤0.12 |
3.2 外形尺寸及其允許偏差
產品的外形尺寸及其允許偏差應符合雙方確定的技術圖樣。典型產品的形狀和尺寸見圖1，未注公差時，其外形尺寸允許偏差應符合表2的規定。
說明：
a一輪廓尺寸：
b—蜂窩壁厚；
e—蜂窩孔最大尺寸，

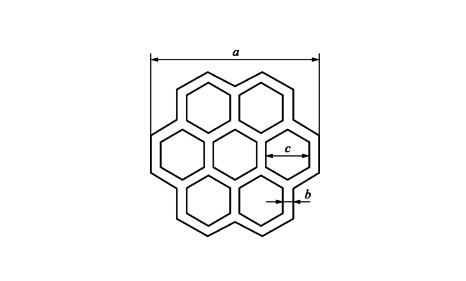

圖1 典型蜂窩結構零件截面圖
表2 外形尺寸及其允許偏差
單位為毫米
| 蜂窩壁 | 蜂窩壁厚允許偏差 | 蜂窩孔最大尺寸允許偏差 | 輪廓尺寸允許偏差 |
| <0.3 | +0.1 | 士0.3 | ±0.5 |
| 0.3~1 | +0.2
-0.1 |
| >1 | 士0.3 |
3.3 硬度
產品蜂寓壁的維氏硬度應不小于330HV。
3.4 密度
產品的密度應不小于4.35g/cm3。
3.5 外觀質量
3.5.1 產品不得有缺損、護塊、裂紋等缺陷，表面應平整一致，不得有目視可見的點狀或線狀缺陷。
3.5.2 產品外表面及內表面允許輕微起伏，高度不大于0.3mm的突起允許修磨。
3.5.3 在不超出尺寸允許偏差的前提下，允許對表面進行噴砂、局部打磨等方法改善表面質量。
3.6 表面粗糙度
激光選區熔化成形產品的表面粗糙度Ra應不大丁24μm，中丁束選區熔化成形產品的表面粗糙度Ra應不大丁35μm。
3.7 其他
需方如有特殊要求時，可由供需雙方協商確定，并在合同(或訂貨單)中注明。
4、試驗方法
4.1 化學成分
產品的化學成分分析按GB/T 4698的規定進行。
4.2 外形尺寸及允許偏差
產品外形尺寸及允許偏美采用相應精度的量具測量。
4.3 硬度
產品維氏度測量GB/T 4340.1的規定進行。
4.4 密度
產品的密度按GB/T 3850確定的方法進行。
4.5 外觀質量
產品的外觀質量采用目視檢查，必要時，結合相應精度的量具進行。
4.6 表面粗糙度
產品成形的表面粗糙度使用對比塊采用直接目測法進行。
5、檢驗規則
5.1 檢查和驗收
5.1.1 產品應由供方進行檢驗，保證產品質量符合本標準及合同(或訂貨單）的規定，并填寫質質量保證書。
5.1.2 需方應對收到的產品按本標準及合同(或訂貨單)的規定進行復驗。復驗結果與本標準及合同(或訂貨單)的規定小不符時，應在收到產品之日起三個月內以書面形式句供方提出，由供需需雙方協商解決，如需仲裁，仲裁取樣應由供需雙方共同進行。
5.2 組批
產品應成批提文驗收。每批由同一牌號、同一原料、同一工藝、同一規格的產品組成，每批數且按需方要求而定。
5.3 檢驗項目及取樣數量
產品的檢驗項目及取樣數量應符合表3的規定。
表3檢驗項目及取樣數量
| 檢驗項目 | 取樣數量 | 要求的章條號 | 試撿方法的章條號 |
| 化學成分 | 在隨爐成形試件或產品上取樣，每批任取一份試樣 | 3.1 | 4.1 |
| 外形尺寸及允許偏差 | 逐件檢驗 | 3.2 | 4.2 |
| 硬度 | 在隨爐成形試件或產品上取樣，每批任取3件試樣（不足3件的逐件檢驗）進行檢驗 | 3.3 | 4.3 |
| 密度 | 每批任取3件試樣（不足3件的逐件檢驗） | 3.4 | 4.4 |
| 外觀質量 | 逐件檢驗 | 3.5 | 4.5 |
| 表面粗糙度 | 每批任取3件試樣（不足3件的逐件檢驗） | 3.6 | 4.6 |
5.4 檢驗結果的判定
5.4.1產品的化學成分、硬度、密度，表面粗糙度檢驗不合格時，則從該批產品中另取雙倍試樣
對該不合格項進行重復檢驗，若重復檢驗結果中仍有一項檢驗結果不合格，判該批產品不合格。
5.4.2 產品外觀質量檢驗不合格時，判定該件產品不合格。
5，4.3 產品外形尺寸及允許偏差檢驗不合格時，判定該件產品不合格。
6、標志、包裝、運輸、貯存及質量證明書
6.1 標志
檢驗合格的產品應附有標簽或標牌，其上注明以下內容：
a)供方質量部門印記；
b)產品名稱、規格；
c)產品凈量；
d)產品批號：
6.2 包裝、運輸、貯存
6.2.1 經檢驗合格的產品年件使用汽泡紙、海綿紙等包裝材料單獨包裹，然后單件或多件兒箱包裝，箱內用軟物填實、塞緊，防止竄動。
6.2.2 產品應貯存在干燥、陰涼、力腐蝕性物質侵蝕的室內。
6.2.3 產品運輸中應嚴禁劇烈碰撞，防止雨淋受潮和機械擠壓。
6.3 質量證明書
每批產品應附有產品質量證用書，其上注明以下內容：
a)供方名稱：
h)產品名稱：
c)牌號、規格：
d)批號：
c)凈重和數量；
1)各項分析檢粉結果和供方重量部門印記；
g本標編號，YS/T 1139-2016；
h)生產口期.
7、合同(或訂貨單)內容
訂購本標準所列產品的合同(或訂貨單)應包含下列內容：
a)產品名稱：
b)產品牌號、規格；
c)產品數量；
d)特殊的包裝要求：
e)本標準編號，YS/T1139-2016；
f)其他。
