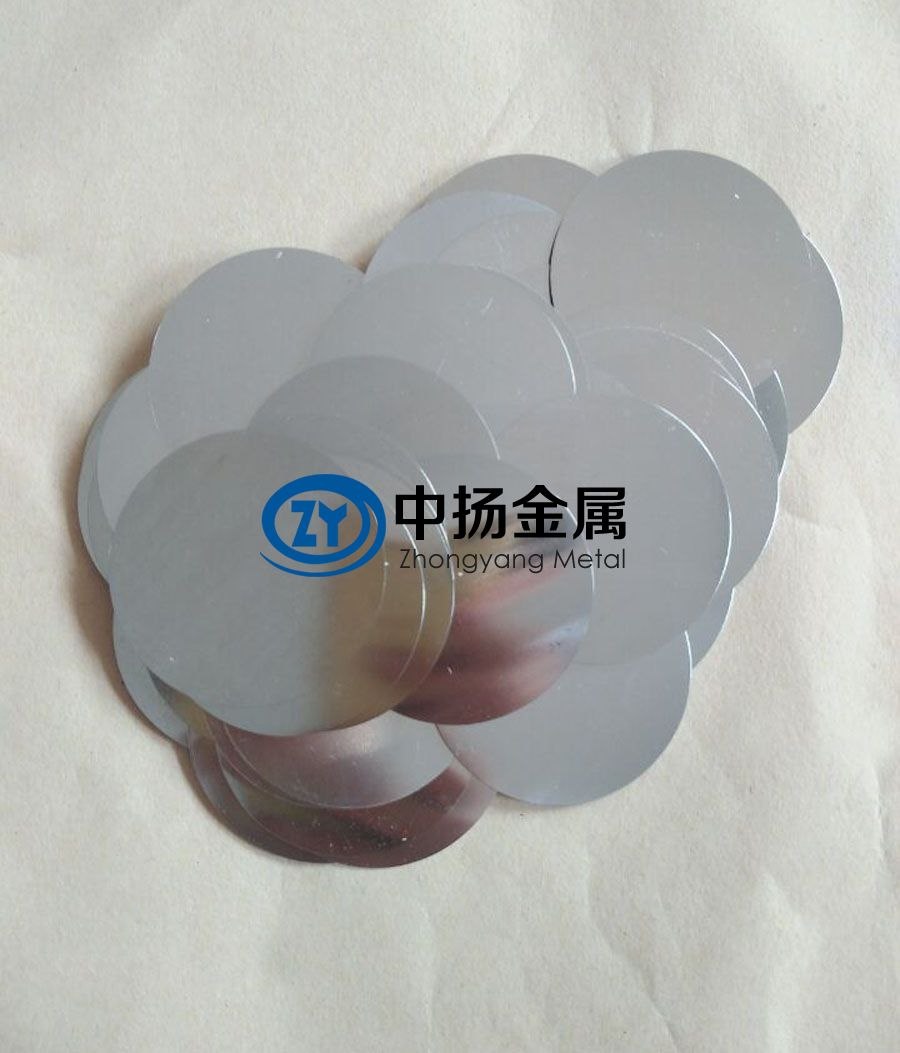

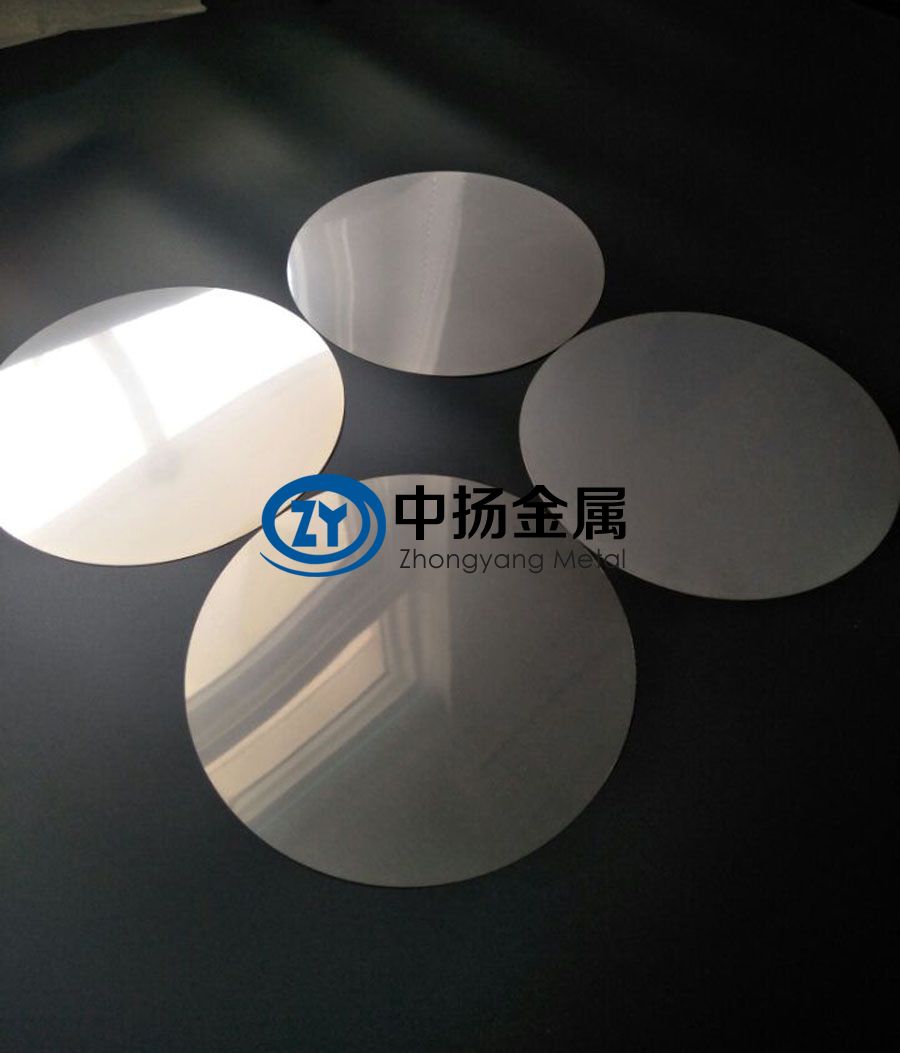

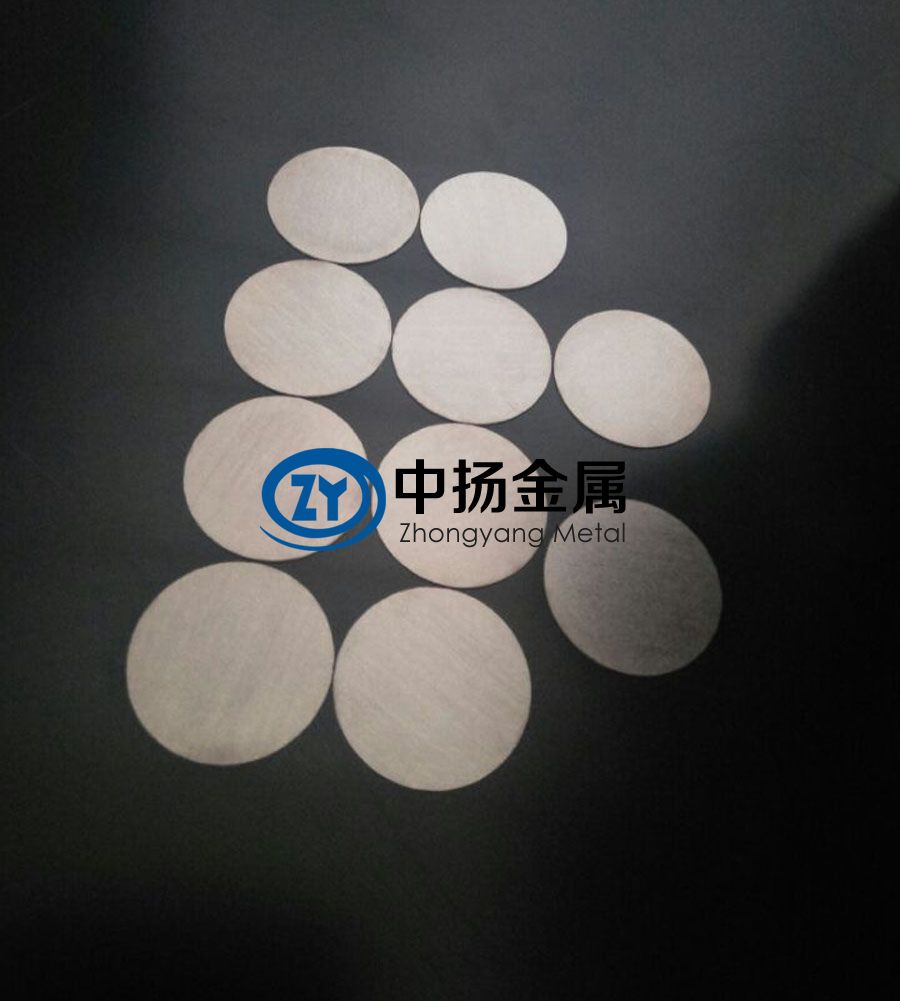

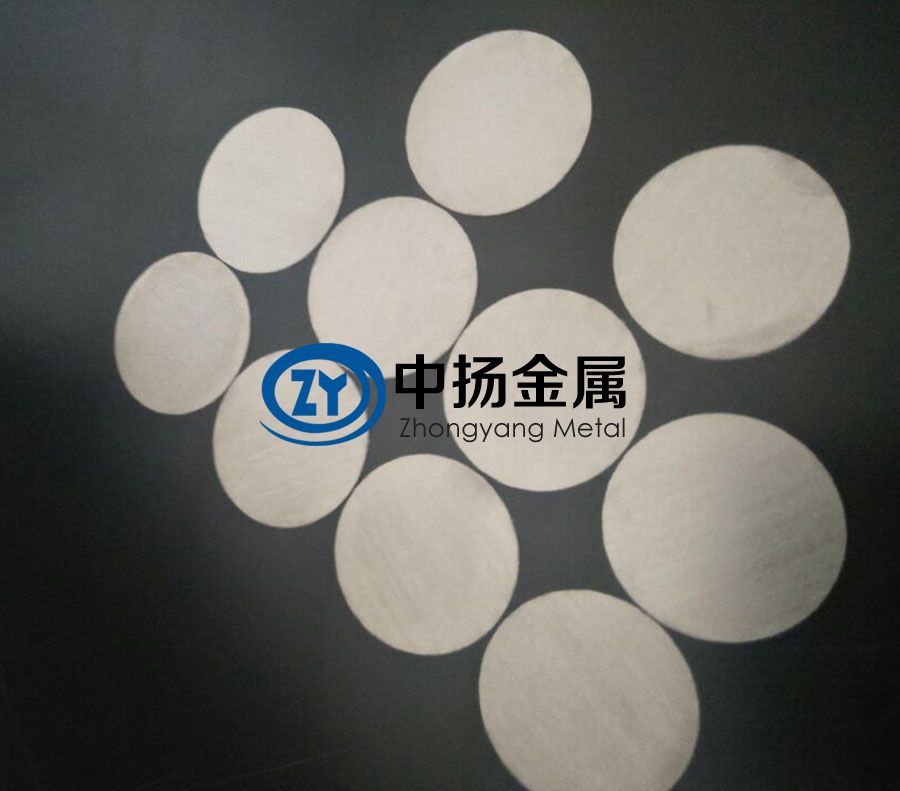

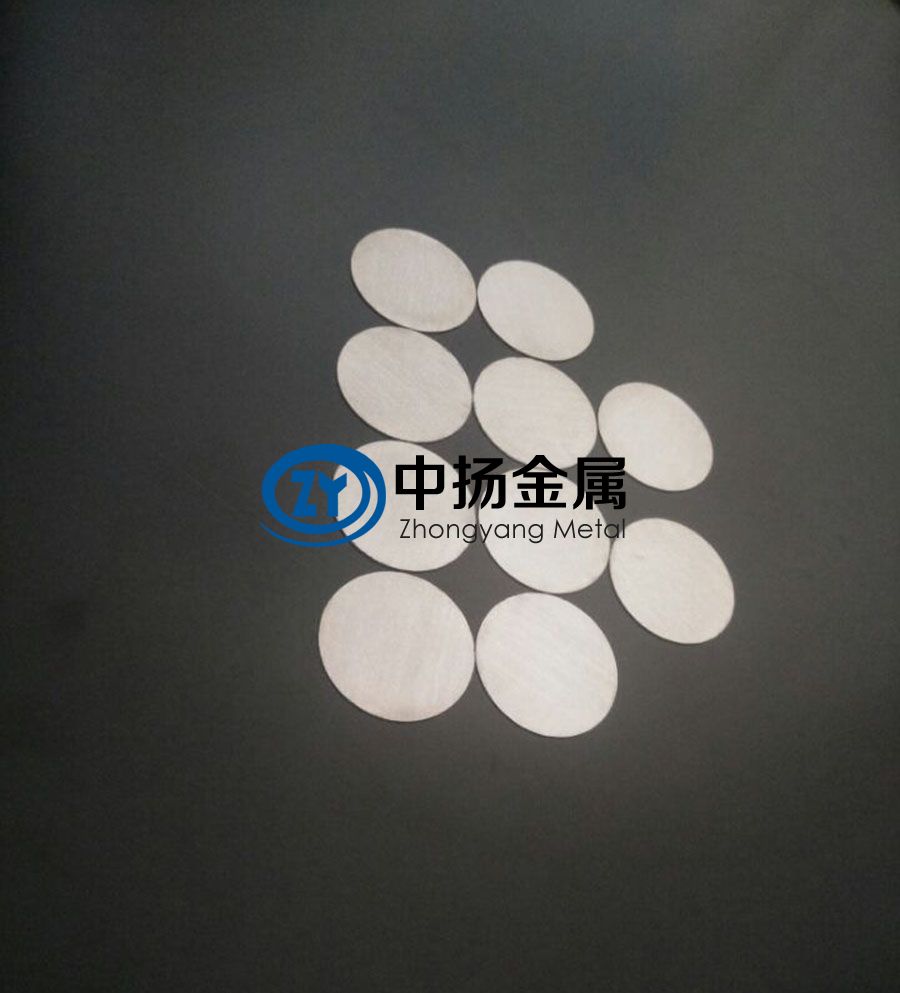

鈦合金墊片憑借其輕量化、耐腐蝕、耐高溫及優異的力學性能，成為航空航天、醫療、化工及高端裝備中關鍵的密封與支撐元件。以下從材料特性、工藝設計、應用場景及經濟性等維度進行全面分析：
一、鈦合金墊片的核心優勢
| 特性 | 性能表現 | 對比傳統材料（銅/不銹鋼） |
| 輕量化 | 密度4.5 g/cm3（鋼的56%），相同尺寸減重40%-50%，降低系統慣性負載 | 航空器減重1kg節省燃油$300/年 |
| 耐腐蝕 | 耐鹽霧＞5000小時、耐酸堿（pH 1-14）、抗生物腐蝕，無需涂層維護 | 壽命比316L不銹鋼延長3-5倍 |
| 高溫穩定性 | Ti-6242S耐650°C高溫，Gr2純鈦耐400°C，低溫韌性優異（-196°C無脆裂） | 高溫性能優于銅墊片，低溫超越鋁合金 |
| 生物相容性 | Ti-6Al-4V ELI及Gr2通過ISO 10993認證，可直接接觸人體組織或體液 | 避免鎳/銅離子釋放引發的過敏風險 |
| 彈性模量適配 | 彈性模量110 GPa，接近骨骼（20 GPa）或碳纖維（70-200 GPa），減少應力屏蔽效應 | 提升醫療植入物或復合材料結構的匹配性 |
二、材料選型與適配場景
| 鈦合金牌號 | 特性 | 適用場景 | 關鍵參數 |
| Gr1 (純鈦) | 高塑性（延伸率≥24%） | 復雜成形密封件（波紋墊片、醫用植入墊片） | 抗拉強度≥240 MPa |
| Gr5 (Ti-6Al-4V) | 高強耐溫，綜合性能最優 | 航空發動機法蘭密封、化工反應釜密封 | 抗拉強度≥895 MPa，耐溫400°C |
| Ti-3Al-2.5V | 冷成型性優，薄壁精密加工 | 電子設備EMI屏蔽墊片、微型傳感器密封 | 厚度可加工至0.05mm±0.002mm |
| Ti-6242S | 高溫抗氧化，抗蠕變 | 火箭發動機燃燒室密封、地?zé)峁艿烂芊?/td> | 650°C持久強度≥200 MPa |
| Ti-15Mo | β合金，耐縫隙腐蝕 | 海洋平臺螺栓密封、核電站冷卻系統密封 | 耐Cl?腐蝕速率＜0.001 mm/年 |
三、關鍵制造工藝
1. 成型技術

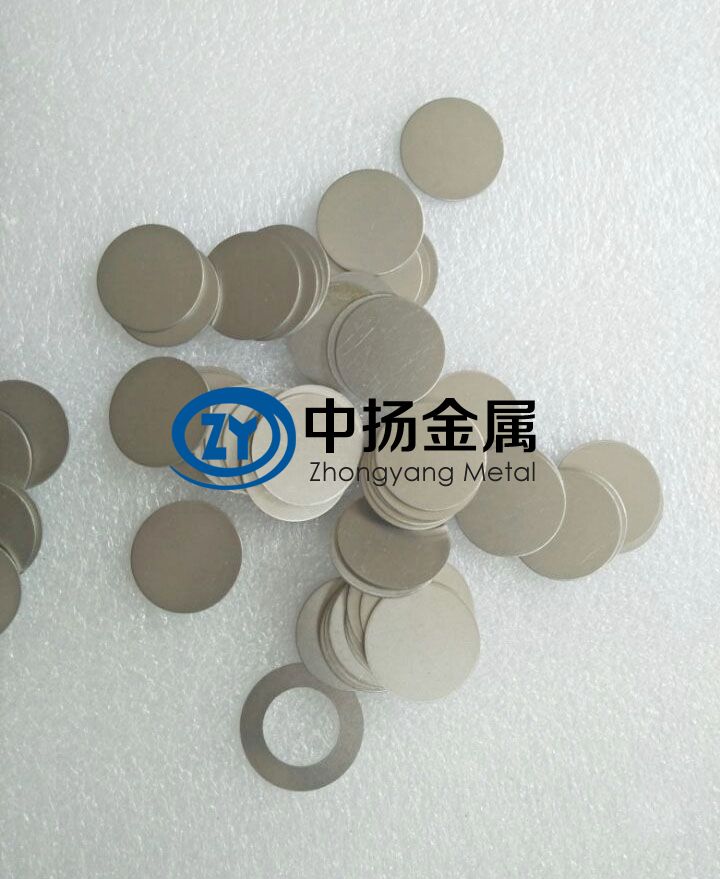

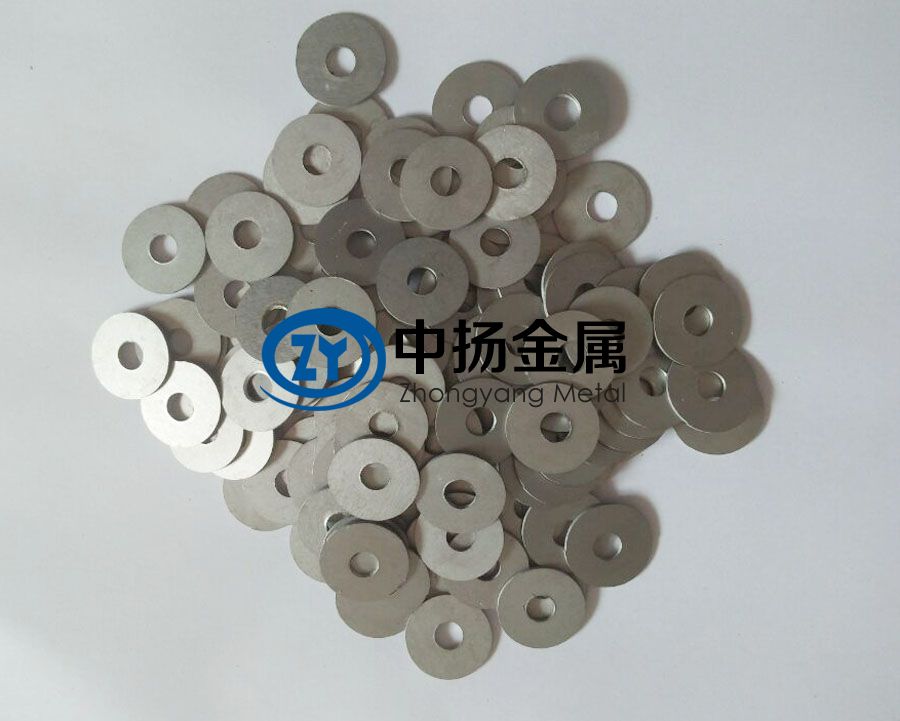

精密沖壓：0.1-3mm厚度墊片采用多工位沖床（精度±0.01mm），模具材料硬質合金（YG20），刃口間隙8%-12%板厚。
激光切割：復雜異形墊片（如齒形密封）使用光纖激光（功率500W），切割速度5m/min，粗糙度Ra≤6.3μm。
旋壓/液壓成形：波紋墊片（波高0.5-2mm）采用液壓脹形（壓力50-200MPa），回彈補償設計。
2. 表面處理
微弧氧化（MAO）：生成10-30μm陶瓷層，硬度HV1000-1500，摩擦系數降至0.15（適用于動態密封）。
陽極氧化著色：醫療或裝飾用途，表面形成藍/紫色氧化膜（厚度5-20μm），Ra≤0.2μm。
鍍銀/鍍金：提升導電性（接觸電阻＜0.01Ω），用于高頻電子設備EMI屏蔽。
3. 檢測標準
尺寸精度：卡尺/投影儀檢測厚度（±0.005mm）、平面度（≤0.02mm/m）。
密封性測試：氦質譜檢漏（泄漏率＜1×10?? Pa·m3/s）或氣壓浸泡測試（0.6MPa保壓30min）。
生物相容性：ASTM F67/F136細胞毒性、致敏性、植入試驗。
四、典型應用場景
| 領域 | 應用案例 | 技術指標 | 工藝要點 |
| 航空航天 | 航空發動機燃燒室密封墊片（Ti-6242S） | 耐溫800°C，密封壓力50MPa | 激光切割+MAO涂層，平面度≤0.01mm |
| 醫療設備 | 人工關節鈦墊片（Gr5 ELI） | 厚度1mm±0.02mm，表面Ra≤0.1μm | 電解拋光+鈍化處理，ISO 10993認證 |
| 能源化工 | 地?zé)峁艿婪ㄌm墊片（Ti-15Mo） | 耐H?S腐蝕（濃度1000ppm），壽命＞20年 | 液壓成形+鍍PTFE，預緊力分散設計 |
| 電子通信 | 5G基站射頻屏蔽墊片（Ti-3Al-2.5V） | 導電率≥1×10? S/m，厚度0.1mm | 精密沖壓+鍍銀，接觸壓力≥10N/cm2 |
五、經濟性分析
| 成本項 | 鈦合金墊片 | 對比不銹鋼/銅墊片 |
| 材料成本 | Gr2鈦板≈￥400/kg（304不銹鋼的5倍） | 304不銹鋼≈￥80/kg，銅≈￥60/kg |
| 加工成本 | 沖壓/激光切割成本高30%-50% | 不銹鋼易加工，但鈦壽命周期成本低40% |
| 維護成本 | 免涂層、免更換，維護成本趨零 | 銅墊片需定期防氧化，不銹鋼需防銹處理 |
| 綜合效益 | 高腐蝕/高溫場景下性價比顯著 | 常規環境可選不銹鋼，極端工況必選鈦 |
六、使用與安裝規范
預緊力控制
公式：F =π?d?b?m?y/4 （d：螺栓直徑，b：墊片有效寬度，m：墊片系數，y：最小壓緊應力）。
扭矩匹配：鈦螺栓+鈦墊片組合時，扭矩系數K取0.18-0.22（參考VDI 2230）。
配合面處理
法蘭面粗糙度Ra≤3.2μm，平行度≤0.05mm/m，避免局部應力集中導致泄漏。
與碳鋼接觸時，使用PTFE或Cerakote涂層隔離，電位差＜0.25V。
失效預警
定期紅外熱像檢測（溫差＞10°C提示密封失效）。
航發墊片按MSG-3標準，每500循環進行熒光滲透檢查。
七、前沿技術趨勢
增材制造墊片：
3D打印梯度多孔鈦墊片（孔隙率30-70%），實現可壓縮密封與減重雙重功能。
智能傳感墊片：
嵌入薄膜壓力傳感器，實時監測密封狀態并通過LoRa傳輸數據（精度±1% FS）。
仿生結構設計：
模仿貝殼層狀結構，MAO涂層與基體界面結合力提升50%，抗熱震性增強。
總結：
鈦合金墊片在極端工況下展現出不可替代的性能優勢，選型需基于介質（腐蝕性/溫度）、載荷（靜/動態）及合規性（醫療/航空認證）。建議優先在高溫、高腐蝕、生物相容性要求的場景部署，并通過精密成型與表面處理確保長期密封可靠性。未來，隨著智能化與綠色制造技術的融合，鈦墊片將推動密封系統向高效、集成、可持續方向升級。
