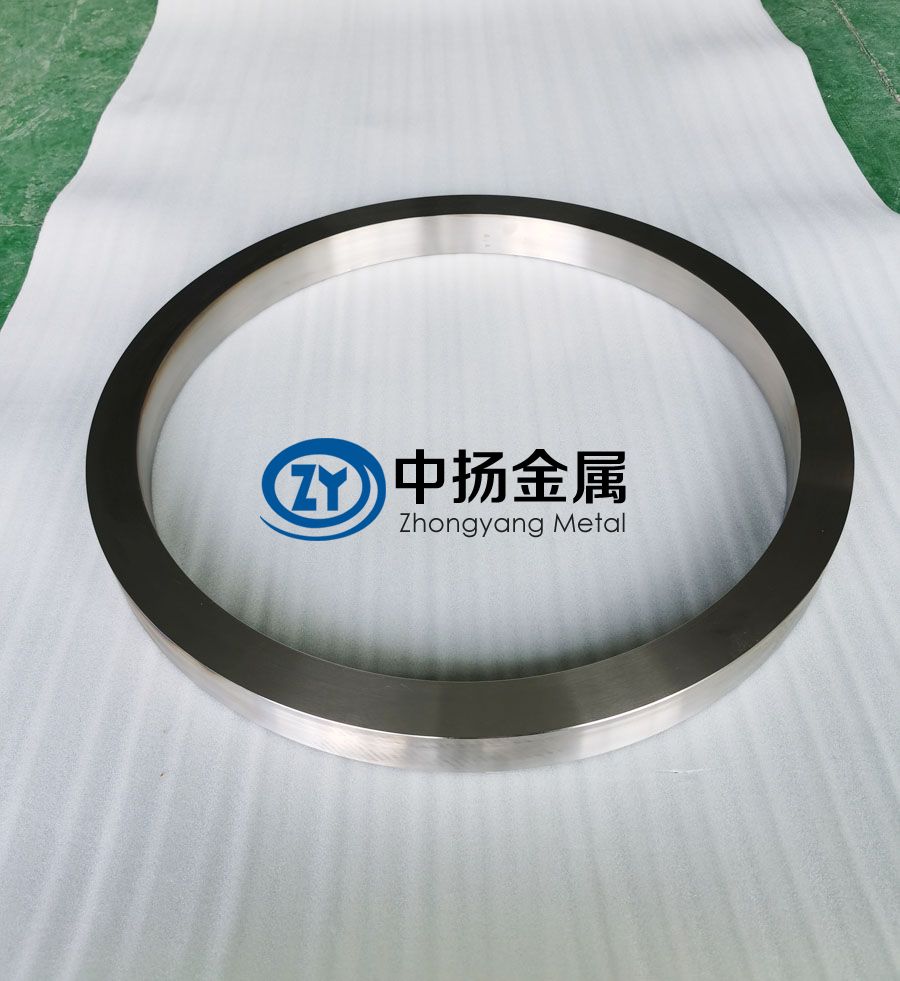

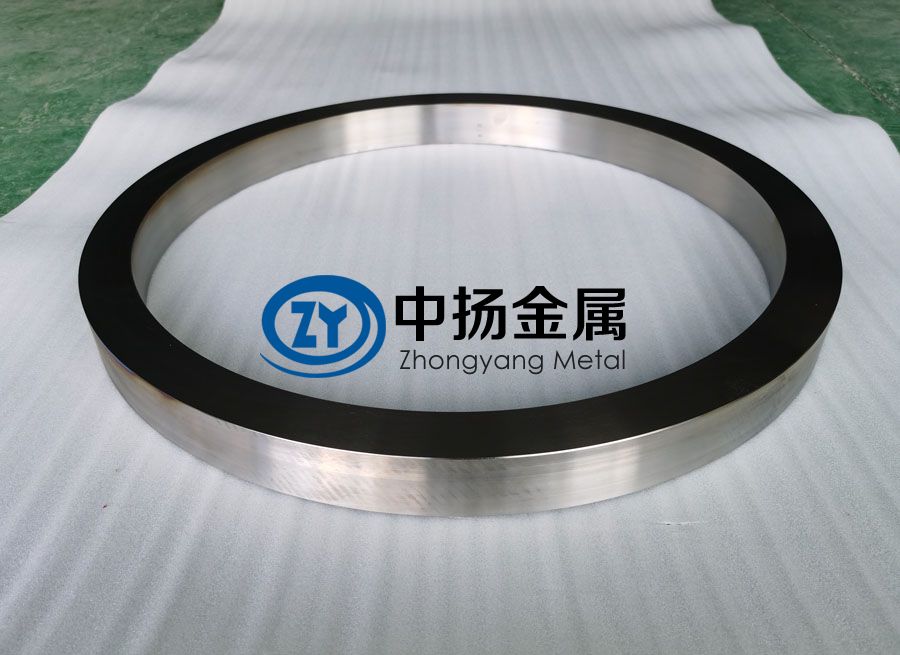

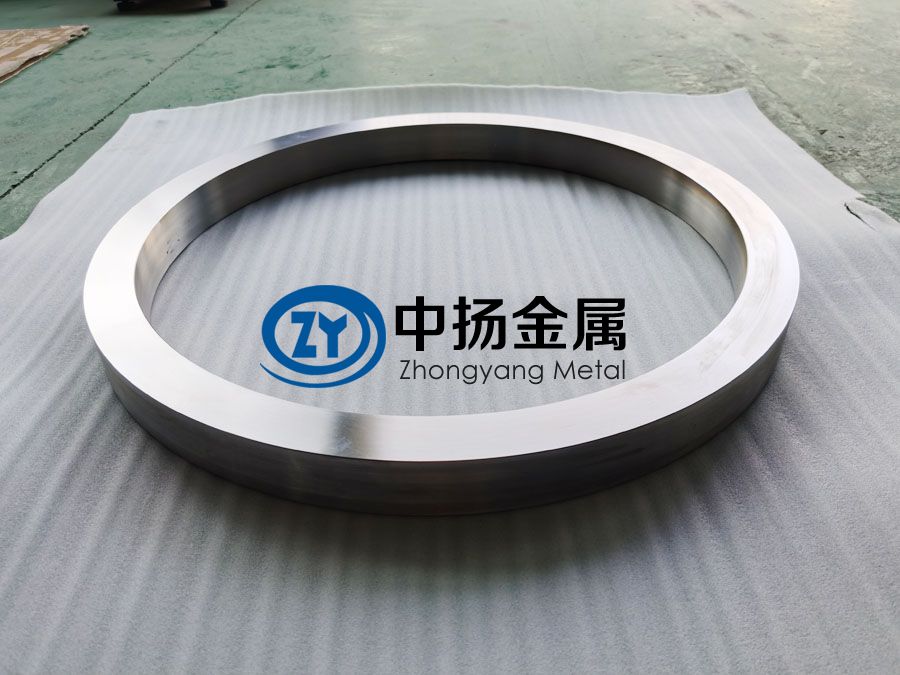

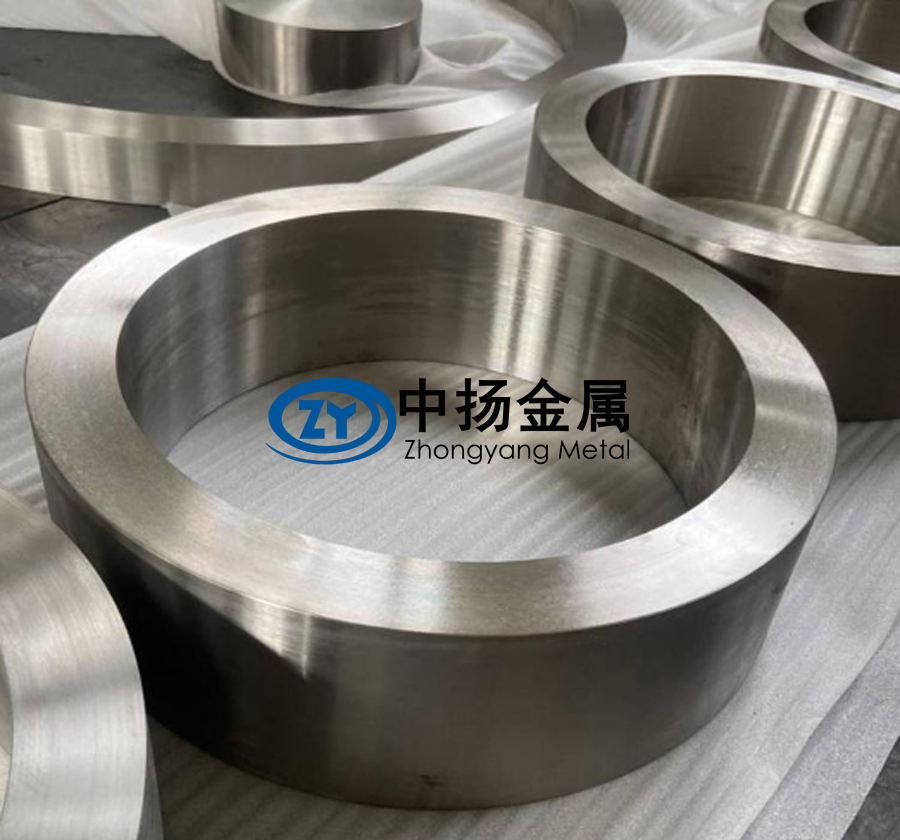

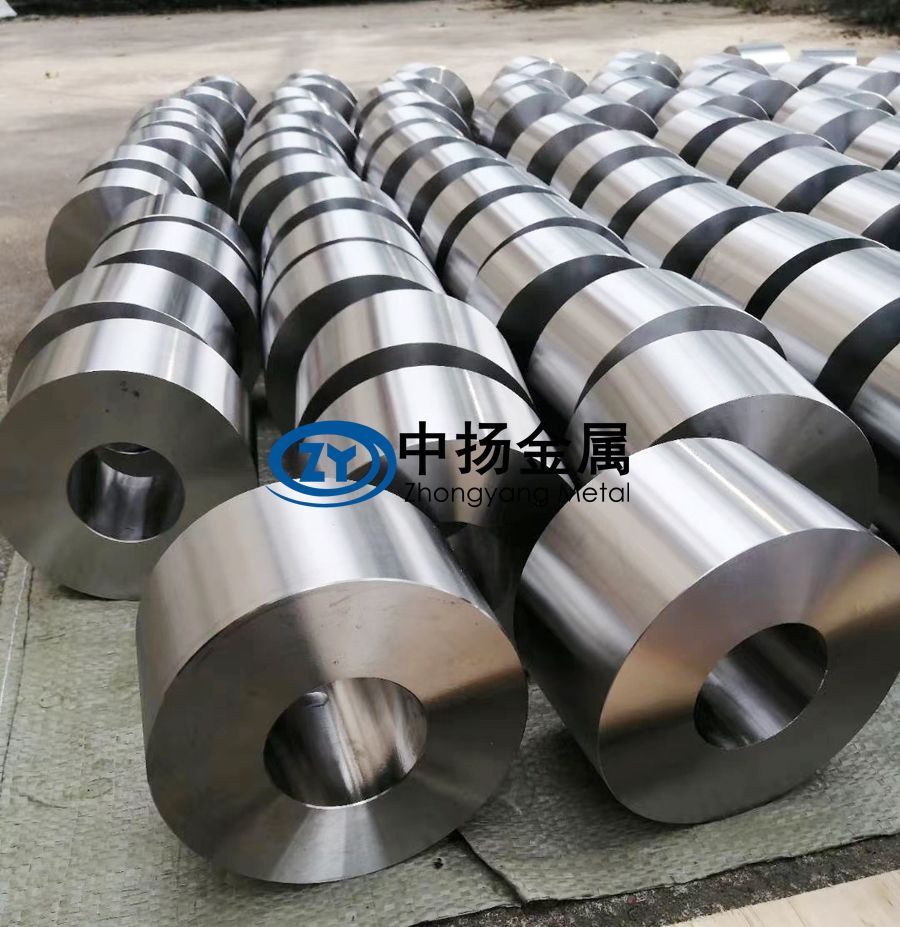

化工設備用鈦環是以鈦合金（如TC4）?或高純度鈦金屬?制成的環形部件，具有輕質、高強度、耐高溫（可達300℃以上）?、抗壓及耐酸堿腐蝕的特性?，采用精密鑄造工藝?和結構優化設計（如內伸舌葉窗孔）?，符合石化行業對耐蝕性及機械強度的嚴苛標準，廣泛應用于化工反應器、換熱器、脫氣塔等設備的密封連接?及填料層傳質優化?。有關化工設備用鈦環的牌號、標準、工藝等，中揚金屬整理如下：
一、鈦環核心優勢與適用場景
| 維度 | 技術特性 |
| 耐腐蝕性 | 耐強酸（HCl、H?SO?）、強堿（NaOH）、濕Cl?等，腐蝕速率＜0.01 mm/a |
| 輕量化 | 密度4.5 g/cm3（僅為不銹鋼的56%），降低設備載荷，便于安裝維護 |
| 抗污染性 | 表面光滑（Ra≤0.8μm），抑制結垢與生物附著，保障傳熱/流動效率 |
| 長壽命 | 設計壽命≥20年，全生命周期成本降低50%（對比哈氏合金） |
| 安全環保 | 無毒性離子析出，符合FDA/ISO 10993標準，適用于食品/醫藥化工 |
二、推薦鈦材牌號與性能
| 牌號 | 國際標準 | 關鍵成分 | 適用介質 | 典型應用場景 |
| Gr2（TA2） | ASTM B381 | Ti≥99.3%，O≤0.20% | 稀鹽酸（≤10%）、海水 | 換熱器密封環、管道法蘭 |
| Gr7（TA10） | ASTM B381 | Ti-0.2Pd | 濃鹽酸（37%）、H?S | 反應器攪拌軸套、閥門密封 |
| Ti-3Al-2.5V | AMS 4943 | Al 2.5-3.5%，V 2-3% | 含固顆粒沖刷介質（如礦漿） | 泵體耐磨環、離心機轉鼓 |
| Ti-6Al-4V | AMS 4911 | Ti-6Al-4V | 高溫弱酸（≤150℃） | 高溫反應器支撐環 |
三、制造工藝與關鍵技術
| 工藝環節 | 技術要點 | 質量控制指標 |
| 熔煉提純 | 真空自耗電弧爐（VAR）+電子束冷床爐（EBCHM），氧含量≤0.15% | 化學成分偏差：Al/V ±0.2%，F(xiàn)e≤0.15% |
| 鍛造工藝 | 多向等溫鍛造（溫度900-950℃，鍛比≥4:1），消除各向異性 | 晶粒度≤ASTM 7級，流線方向與受力一致 |
| 熱處理 | 退火（Gr2：750℃×2h；Gr7：800℃×2h） | 抗拉強度：Gr2≥345 MPa，Gr7≥480 MPa |
| 表面處理 | 電解拋光（HF-HNO?體系）或微弧氧化（MAO） | 表面粗糙度Ra≤0.4μm，耐蝕性提升5倍 |
| 無損檢測 | 超聲波探傷（UT）+滲透檢測（PT），缺陷分辨率≤Φ1mm | 符合ASTM E114/E1417 B級驗收標準 |
四、執行標準與認證
| 標準類型 | 國際標準 | 國內標準 | 核心要求 |
| 材料標準 | ASTM B381（鈦鍛件） | GB/T 16598 | 化學成分、力學性能、非金屬夾雜物控制 |
| 尺寸公差 | ASME B16.5（法蘭） | HG/T 20592 | 外徑公差±0.1%，厚度公差±0.05mm |
| 腐蝕測試 | ASTM G48 Method A | GB/T 10124 | 點蝕電位≥1.2V（SCE），無晶間腐蝕 |
| 焊接認證 | AWS D1.9（鈦結構焊） | NB/T 47014 | 焊縫強度系數≥0.9，無氣孔、裂紋 |
五、典型應用案例
| 應用場景 | 鈦環規格 | 牌號 | 技術效益 |
| 氯堿電解槽 | Φ600mm×30mm（法蘭密封環） | Gr7（TA10） | 耐濕Cl?腐蝕，壽命＞15年（原不銹鋼僅3年） |
| 硫酸蒸發器 | Φ800mm×50mm（支撐環） | Ti-3Al-2.5V | 抗98% H?SO?腐蝕，年維護成本降低70% |
| 海水淡化泵 | Φ300mm×20mm（耐磨環） | Gr2（TA2） | 耐Cl?沖刷，效率提升15% |
| PTA反應器 | Φ1200mm×80mm（法蘭環） | Ti-6Al-4V | 耐高溫醋酸（150℃），泄漏率＜1×10?? Pa·m3/s |
六、經濟性對比分析
| 維度 | 鈦環（Gr7） | 哈氏合金C-276環 | 優勢對比 |
| 材料成本 | 高（約$80-100/kg） | 極高（約$200-250/kg） | 鈦環成本為哈氏合金的40%，性能相當 |
| 加工成本 | 中（需精密鍛造） | 高（難切削） | 鈦易加工，刀具壽命延長3倍 |
| 維護成本 | 極低（無需涂層） | 高（需定期更換） | 全生命周期成本降低60% |
| 適用介質 | 鹽酸、濕Cl?、H?S | 鹽酸、混酸 | 鈦環在還原性酸中更具優勢 |
七、未來技術趨勢
| 創新方向 | 技術方案 | 預期效益 |
| 復合鈦環 | 鈦-石墨烯涂層（耐蝕性提升50%） | 延長關鍵部件壽命至30年 |
| 增材制造 | 激光選區熔化（SLM）一體化成型復雜流道鈦環 | 減少焊縫，耐壓能力提升20% |
| 智能監測 | 嵌入腐蝕傳感器實時監測壁厚變化 | 預警精度±0.1mm，避免突發失效 |
| 綠氫冶金 | 氫等離子體還原制備低成本鈦材 | 鈦環價格降至不銹鋼的2倍 |
總結
化工設備用鈦環以耐極端腐蝕、輕量化、長壽命為核心競爭力，是化工行業的理想選擇：
選材邏輯：
Gr2（TA2）：稀酸、海水等溫和腐蝕環境，經濟實用。
Gr7（TA10）：濃鹽酸、H?S等強還原性介質，不可替代。
Ti-3Al-2.5V：含固顆粒沖刷工況，耐磨性優異。
工藝關鍵：等溫鍛造+表面處理，保障性能與可靠性。
成本策略：雖初期成本較高，但全生命周期經濟效益顯著，尤其適用于高腐蝕、高維護成本的化工場景。
推薦采購策略：
常規介質：選擇Gr2鈦環，符合ASTM/GB標準，優選規?；?yīng)商。
強腐蝕環境：采用Gr7或Ti-3Al-2.5V，需驗證供應商的NACE認證與工程案例。
前瞻布局：關注復合涂層與增材制造技術，推動化工設備向高效、智能化升級。
