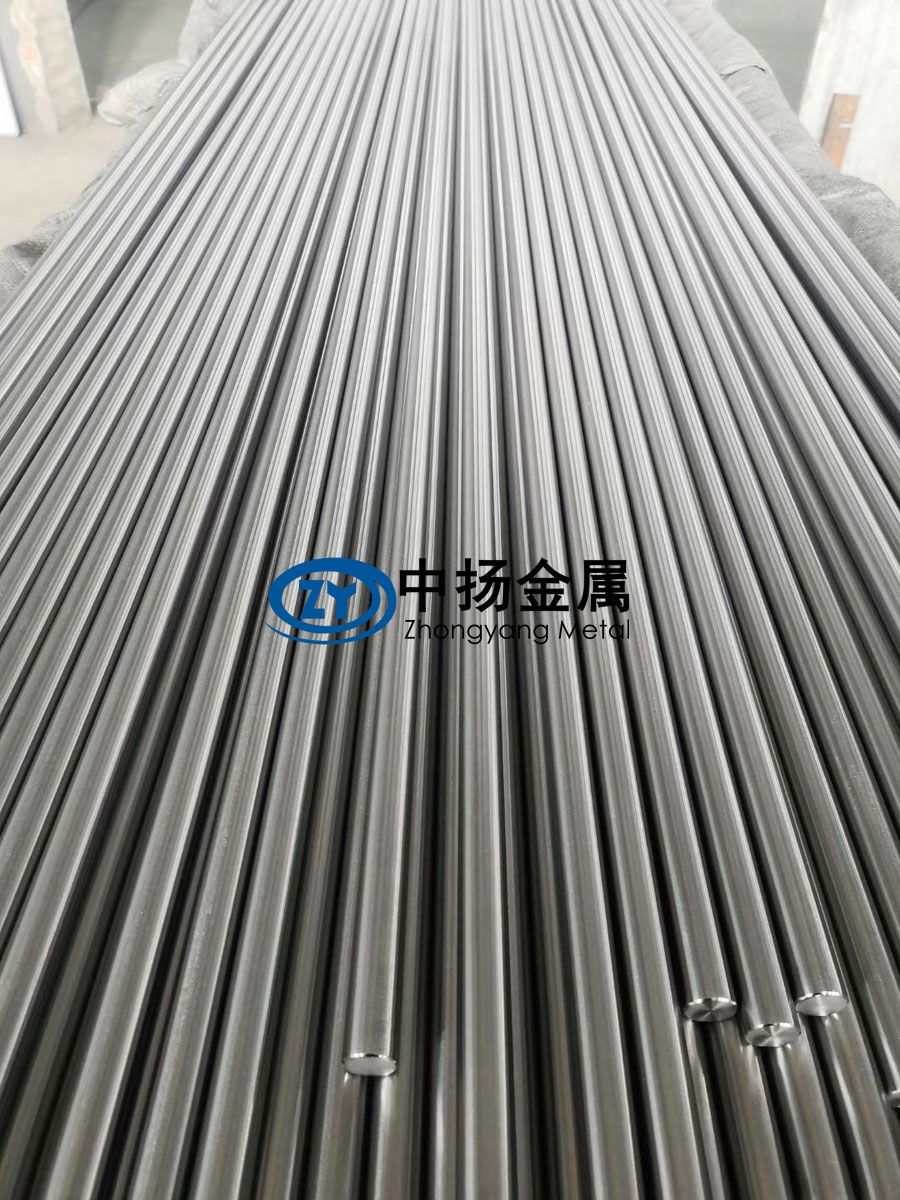

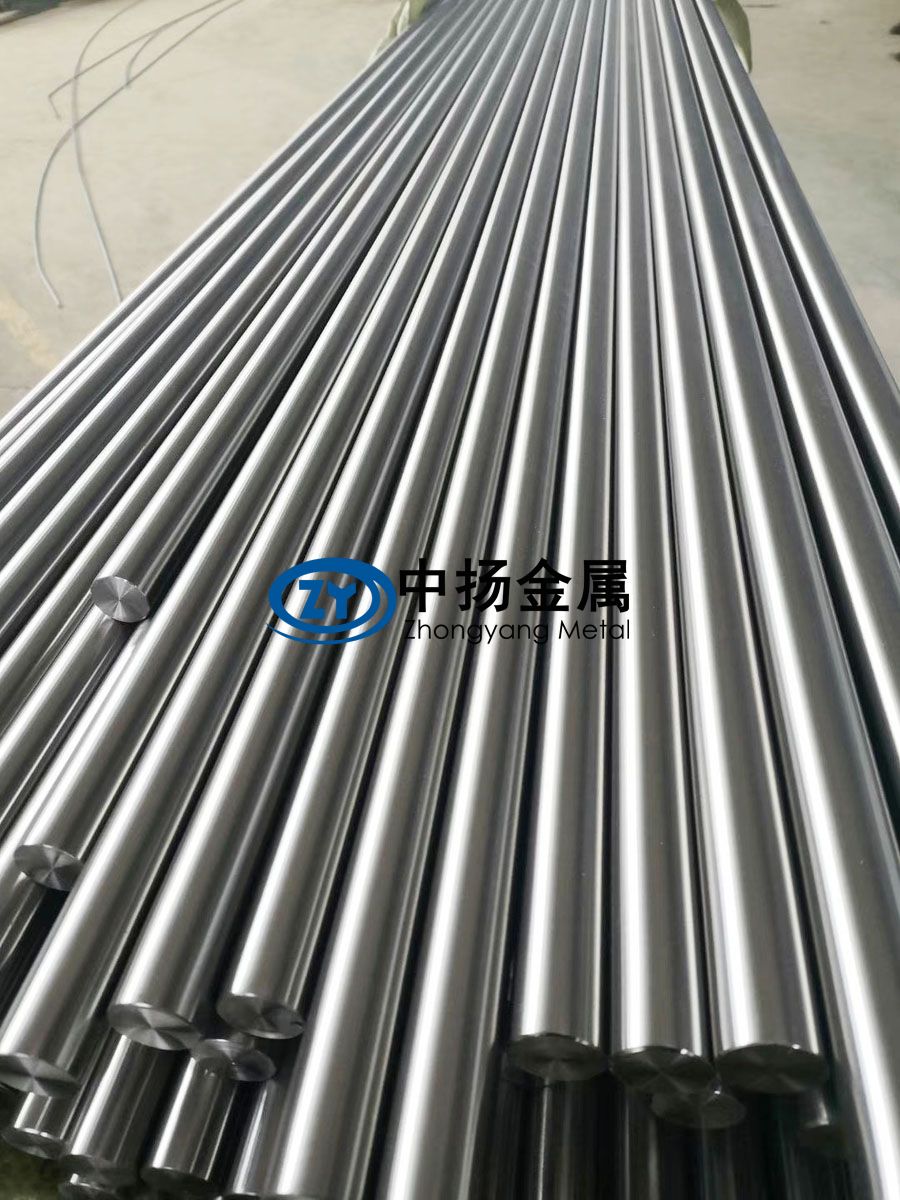

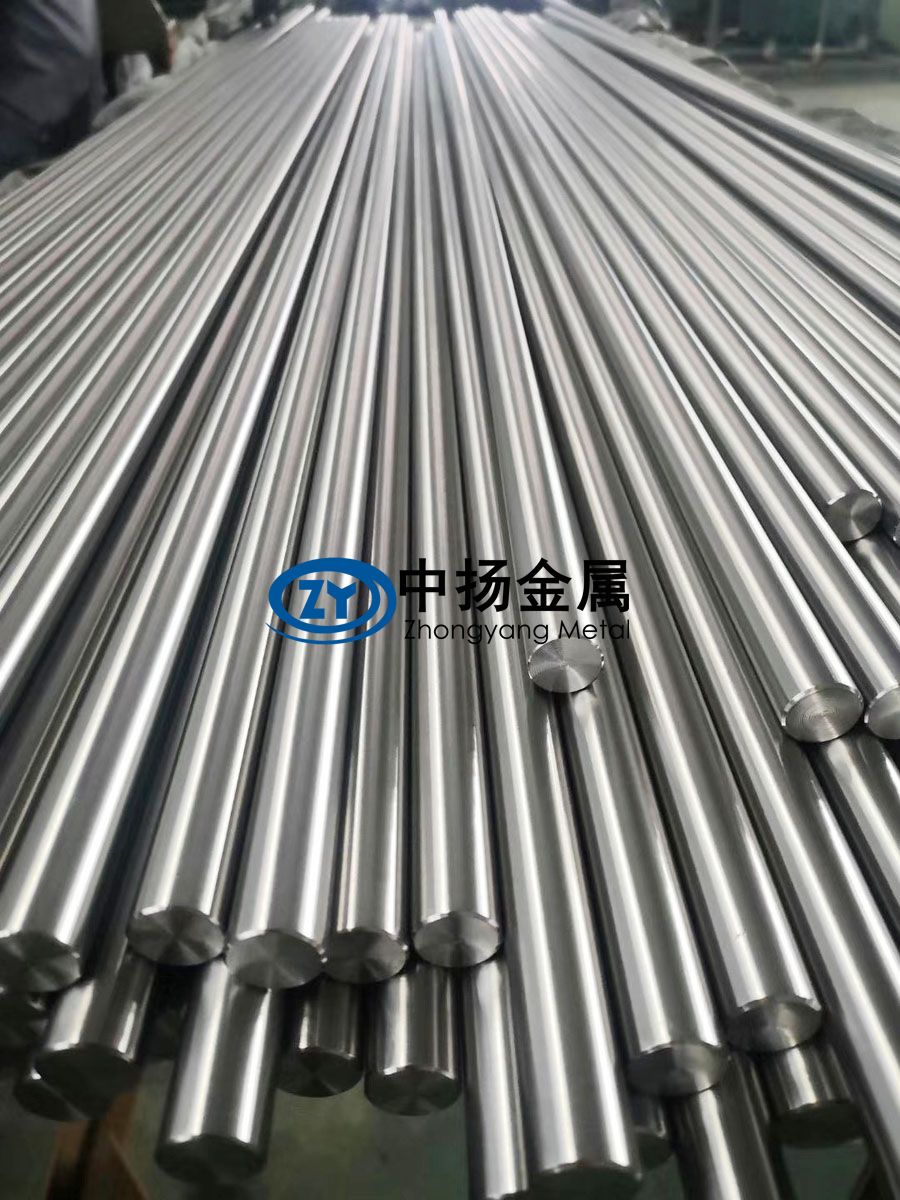

高精度鈦棒是指采用鈦或鈦合金材料制造，在尺寸公差、表面光潔度、力學(xué)性能等方面達(dá)到嚴(yán)格技術(shù)標(biāo)準(zhǔn)的棒狀材料。鈦材料因其高強(qiáng)度、輕量化、耐腐蝕和生物相容性等特性，在高端工業(yè)領(lǐng)域應(yīng)用廣泛。以下是中揚(yáng)金屬關(guān)于高精度鈦棒的詳細(xì)說明：

一、核心特性

材料性能

低密度（約4.5 g/cm3）、高強(qiáng)度（抗拉強(qiáng)度可達(dá)1000 MPa以上），強(qiáng)度重量比優(yōu)于鋼和鋁合金。

耐腐蝕性：在海水、氯離子環(huán)境及酸堿介質(zhì)中表現(xiàn)優(yōu)異，無需額外防腐處理。

耐高溫性：部分鈦合金（如Ti-6Al-4V）可在300-500℃下長期工作。

生物相容性：純鈦及部分合金適用于醫(yī)療植入物（如骨科螺釘、人工關(guān)節(jié)）。

精度要求

尺寸公差：通常要求直徑公差在±0.01 mm以內(nèi)，直線度誤差≤0.05 mm/m。

表面粗糙度：Ra值可低至0.4 μm以下（鏡面級），減少后續(xù)加工需求。

力學(xué)一致性：全長度范圍內(nèi)強(qiáng)度、硬度波動需小于5%。

二、國際通用標(biāo)準(zhǔn)

1、ASTM標(biāo)準(zhǔn)

ASTM B348

標(biāo)準(zhǔn)名稱：Standard Specification for Titanium and Titanium Alloy Bars and Billets

核心要求：

化學(xué)成分：Al 5.5-6.75%、V 3.5-4.5%，雜質(zhì)元素（Fe、O、C等）含量嚴(yán)格限制。

力學(xué)性能：

抗拉強(qiáng)度≥895 MPa，屈服強(qiáng)度≥828 MPa，延伸率≥10%（標(biāo)準(zhǔn)態(tài)）。

高溫性能（如300℃下抗拉強(qiáng)度需≥620 MPa）。

表面質(zhì)量：無裂紋、折疊、氧化皮等缺陷，粗糙度需符合協(xié)議要求。

ASTM F136（醫(yī)療級專用）

標(biāo)準(zhǔn)名稱：Standard Specification for Wrought Titanium-6Aluminum-4Vanadium ELI (Extra Low Interstitial) Alloy for Surgical Implant Applications

特殊要求：

雜質(zhì)控制：更嚴(yán)格的間隙元素（O≤0.13%、Fe≤0.25%），確保生物相容性。

表面潔凈度：需通過酸洗鈍化（ASTM F86）和微粒污染檢測。

2、AMS標(biāo)準(zhǔn)（航空航天）

AMS 4928

標(biāo)準(zhǔn)名稱：Titanium Alloy Bars, Wire, Forgings, and Rings 6Al-4V Annealed

關(guān)鍵指標(biāo)：

熱處理狀態(tài)：退火態(tài)（700-800℃退火），確保均勻的微觀組織。

疲勞性能：需通過旋轉(zhuǎn)彎曲疲勞試驗（10?周次）。

超聲波探傷：符合AMS 2631B標(biāo)準(zhǔn)，內(nèi)部缺陷≤Φ0.8 mm當(dāng)量平底孔。

3、 ISO標(biāo)準(zhǔn)

ISO 5832-3

標(biāo)準(zhǔn)名稱：Implants for surgery – Metallic materials – Part 3: Wrought titanium 6-aluminum 4-vanadium alloy

醫(yī)療領(lǐng)域要求：

生物相容性測試：細(xì)胞毒性、致敏性、植入反應(yīng)等需符合ISO 10993系列標(biāo)準(zhǔn)。

滅菌包裝：材料需耐受伽馬射線或環(huán)氧乙烷滅菌。

三、國內(nèi)標(biāo)準(zhǔn)

1、國標(biāo)（GB/T）

GB/T 2965-2020

標(biāo)準(zhǔn)名稱：鈦及鈦合金棒材

技術(shù)規(guī)范：

化學(xué)成分與ASTM B348基本一致，但部分雜質(zhì)限值略有差異（如O≤0.20%）。

力學(xué)性能：抗拉強(qiáng)度≥895 MPa，延伸率≥10%（與ASTM等同）。

GB/T 13810-2017（外科植入物專用）

標(biāo)準(zhǔn)名稱：外科植入物用鈦及鈦合金加工材

特殊要求：

ELI級（超低間隙元素）：O≤0.13%、N≤0.05%。

表面粗糙度：Ra≤0.8 μm，避免微生物附著。

2、行業(yè)標(biāo)準(zhǔn)

HB 7716-2002（航空工業(yè)標(biāo)準(zhǔn)）

標(biāo)準(zhǔn)名稱：航空用鈦合金棒材規(guī)范

關(guān)鍵補(bǔ)充：

需提供高溫持久性能（如500℃/100h斷裂時間≥50h）。

批次追溯性：每根棒材需保留熔煉爐號、鍛造工藝記錄。

四、高精度附加要求

針對“高精度”特性，通常需在基礎(chǔ)標(biāo)準(zhǔn)上補(bǔ)充以下協(xié)議：

尺寸公差：

直徑公差：按GB/T 1800.1-2020的IT6級（如Φ20 mm棒材公差±0.013 mm）。

直線度：≤0.1 mm/m（普通級）或≤0.05 mm/m（精密級）。

表面質(zhì)量：

粗糙度：Ra≤0.4 μm（磨削拋光態(tài)），或按客戶圖紙要求。

無目視可見劃痕、麻點（100%表面目檢）。

檢測方法：

化學(xué)成分：光譜分析（O、N需用惰性氣體熔融法）。

力學(xué)性能：拉伸試驗（標(biāo)距50 mm）、硬度（HV≥320）。

無損檢測：超聲波探傷（A級驗收，缺陷≤Φ1.2 mm）。

五、制造工藝

1、熔煉與鍛造

采用真空電弧熔煉（VAR）或電子束冷床熔煉（EBCHM）減少雜質(zhì)，確保材料純凈度。

多向鍛造或等溫鍛造細(xì)化晶粒，提升力學(xué)性能均勻性。

2、精密加工

冷拔/軋制：通過多道次拉拔或軋制控制尺寸，配合在線檢測實時調(diào)整。

無心磨削：使用高精度數(shù)控磨床，結(jié)合CBN砂輪實現(xiàn)微米級公差。

表面處理：電解拋光或化學(xué)鈍化提升表面光潔度及耐蝕性。

3、檢測與認(rèn)證

激光測徑儀、三坐標(biāo)測量機(jī)（CMM）全程監(jiān)控尺寸。

超聲波探傷（UT）和渦流檢測（ET）確保內(nèi)部無缺陷。

符合ASTM B348、AMS 4928等國際標(biāo)準(zhǔn)，醫(yī)療領(lǐng)域需通過ISO 13485認(rèn)證。

六、典型應(yīng)用領(lǐng)域

七、選型與使用建議

1、材料選擇

純鈦（Gr1-Gr4）：側(cè)重耐蝕性，用于化工、海洋環(huán)境。

Ti-6Al-4V（Gr5）：兼顧強(qiáng)度與塑性，適用于航空航天和醫(yī)療。

β鈦合金（如Ti-3Al-2.5V）：冷成型性能佳，用于復(fù)雜形狀管材。

2、成本優(yōu)化

批量采購時優(yōu)先選擇國產(chǎn)高端品牌（如寶鈦股份），價格較進(jìn)口（VSMPO、Timet）低20-30%。

非關(guān)鍵部位可選用EB爐熔煉替代VAR熔煉材料，降低成本。

3、加工注意事項

鈦易與刀具反應(yīng)，需選用硬質(zhì)合金或金剛石涂層刀具，低速大進(jìn)給加工。

避免過熱引發(fā)表面氧化，建議使用水基切削液強(qiáng)制冷卻。

4、、市場動態(tài)與技術(shù)趨勢

3D打印鈦棒：通過粉末床熔融（SLM）技術(shù)制造異形結(jié)構(gòu)件，減少材料浪費(fèi)。

超細(xì)晶鈦合金：采用劇烈塑性變形（SPD）工藝，晶粒尺寸<1 μm，強(qiáng)度提升50%。

綠色制造：推廣鈦屑回收技術(shù)（回收率超95%），降低碳排放。

5、標(biāo)準(zhǔn)選擇

航空航天領(lǐng)域：優(yōu)先選擇AMS 4928 + 附加探傷要求。

醫(yī)療器械領(lǐng)域：需符合ASTM F136或ISO 5832-3，并取得FDA/CE認(rèn)證。

民用工業(yè)領(lǐng)域：GB/T 2965或ASTM B348即可滿足需求。

八、常見問題解答

Q1：如何避免鈦棒加工中的燒傷問題？

A：控制切削速度（建議<30 m/min），使用高壓冷卻液沖刷切削區(qū)，并選擇鋒利刀具減少摩擦熱。

Q2：醫(yī)療級鈦棒需要哪些特殊處理？

A：需進(jìn)行酸洗鈍化（ASTM F86）、潔凈室包裝，部分植入物需陽極氧化生成抗菌表面。

Q3：高精度鈦棒的價格范圍？

A：直徑10 mm的Ti-6Al-4V棒材，國產(chǎn)精密級約￥800-1200/kg，進(jìn)口航空級可達(dá)￥2000/kg以上。

通過以上分析，用戶可根據(jù)具體應(yīng)用場景、預(yù)算和性能需求，選擇合適的高精度鈦棒產(chǎn)品，并與供應(yīng)商明確技術(shù)協(xié)議以確保質(zhì)量。
