1、定義

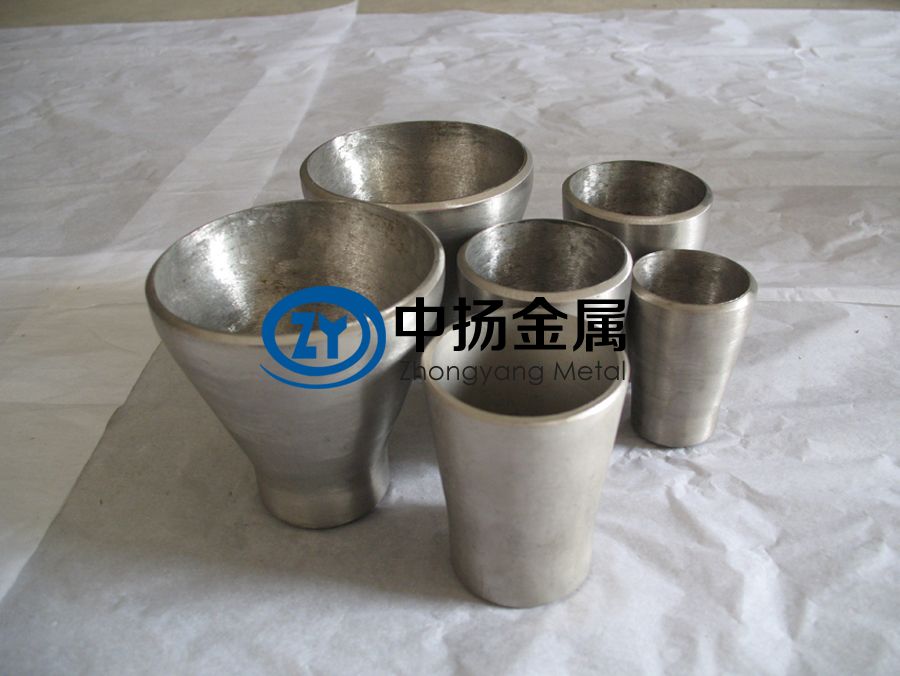

鈦異徑管（Titanium Reducer）是用于連接不同直徑管道的管件，通過錐形過渡段實現管徑變化，確保流體或氣體在變徑時流動穩定。其設計需滿足耐腐蝕、耐壓、密封性等要求，廣泛應用于化工、海洋工程、航空航天等嚴苛環境。
2、材質
1）常用鈦合金牌號：
工業純鈦（Gr1-Gr4）：Gr2（TA2）最常用，耐腐蝕性優，成本較低。
鈦鈀合金（Ti-0.2Pd）：含鈀元素，耐縫隙腐蝕能力提升5倍以上。
TC4（Ti-6Al-4V）：用于高壓或高強需求場景（如航空液壓系統）。
2）材料特性：
密度低（4.5 g/cm3）、強度重量比高。
耐腐蝕性：可抵抗海水、氯離子、強酸（如濃硝酸、稀鹽酸）腐蝕。
3、性能特點
1）耐腐蝕性：
在海水環境中的年腐蝕速率＜0.001 mm，是不銹鋼的1/10。
耐受溫度范圍：-196℃（液氮）至300℃（氧化性介質）。
2）力學性能：
工業純鈦抗拉強度≥345 MPa（Gr2），TC4可達900 MPa以上。
疲勞強度（10^7循環）：Gr2為0.5×抗拉強度，TC4為0.4×抗拉強度。
輕量化：比鋼制異徑管輕43%，減少支撐結構負荷。
4、執行標準
1）國際標準：
ASTM B363（無縫/焊接鈦管件標準）。
ASME B16.9（工廠制造鍛鋼管件，鈦材質參照?qǐng)?zhí)行）。
NACE MR0175（抗硫化氫腐蝕選材規范）。
2）國內標準：
GB/T 27684（鈦及鈦合金管件）。
HG/T 3651（鈦制對焊無縫管件技術條件）。
5、加工工藝
1）成形工藝：
熱推制：加熱至800-900℃推壓成型，用于大角度異徑管（變徑比＞1.5）。
冷壓成型：室溫下液壓脹形，表面精度高（壁厚公差±0.1 mm）。
2）焊接技術：
TIG焊：氬氣保護，焊絲選用ERTi-2（純鈦）或ERTi-5（TC4）。
激光焊：用于薄壁管（＜2 mm），熱影響區寬度＜0.5 mm。
3）表面處理：
酸洗（HNO3/HF混合液）去除氧化層，形成銀白色鈍化膜。
噴砂處理（80-120目氧化鋁）提升涂層附著力。
6、關鍵技術
1）變徑段壁厚控制：
有限元模擬（FEA）優化材料流動，避免局部減?。繕?biāo)厚度≥原管材的85%）。
2）殘余應力消除：
真空退火（650-750℃/2 h）降低應力至＜50 MPa。
3）密封面加工：
數控車削Ra≤1.6 μm，密封槽同軸度＜0.02 mm。
7、應用領域
1）化工行業：
氯堿工程（電解槽管道系統）。
PTA（精對苯二甲酸）裝置高溫醋酸介質管道。
2）海洋工程：
海水淡化系統高壓管路（工作壓力6-8 MPa）。
深海鉆井平臺液壓控制管線。
3）航空航天：
火箭燃料輸送管路（液氧/液氫環境）。
飛機液壓系統變徑連接件（符合MIL-T-9046標準）。
8、與其他材質異徑管對比
| 材質 | 密度 (g/cm3) | 耐海水腐蝕性 | 最高工作溫度 | 成本（相對系數） |
| 鈦（Gr2） | 4.5 | 極優（20年免維護） | 300℃ | 5.0 |
| 不銹鋼（316L） | 8.0 | 良（5-10年壽命） | 400℃ | 2.5 |
| 哈氏合金C276 | 8.9 | 優 | 600℃ | 15.0 |
| PVC | 1.4 | 差（僅限常溫） | 60℃ | 0.3 |
鈦的優勢：
在含Cl?介質中耐點蝕能力是316L不銹鋼的100倍。
抗空泡腐蝕性能優異，適用于高速流體（＞10 m/s）。
9、未來發展新方向
1）增材制造：
電子束熔融（EBM）直接成形復雜變徑結構，減少焊縫數量。
拓?fù)鋬?yōu)化設計減重30%同時保持耐壓性能（ANSYS拓?fù)鋬?yōu)化模塊）。
2）復合涂層技術：
氣相沉積TiN涂層（厚度2-5 μm），表面硬度達2500 HV。
石墨烯改性防腐涂層，腐蝕電流密度降低2個數量級。
3）智能化監測：
嵌入式光纖傳感器實時監測應變和腐蝕狀態（精度±5 με）。
數字孿生系統預測剩余壽命（基于腐蝕大數據模型）。
4）前沿應用：
核聚變裝置冷卻系統（耐受中子輻射+高溫液態鋰鉛合金）。
深海萬米級載人潛水器（如“奮斗者”號）耐壓管路系統。
以上為鈦異徑管的技術全覽，涵蓋從基礎特性到尖端應用的系統性信息，適用于嚴苛工況下的工程選型與設計參考。
