鈦在室溫下為密排六方晶格(α相),具有比強(qiáng)度高、耐腐蝕性好、導(dǎo)熱系數(shù)低、無(wú)磁等特點(diǎn),這些特性使得鈦及其合金成為航天航空、核電、造船、冶金、海洋工程等領(lǐng)域不可缺少的材料[1-2]。研究表明[3-5],常溫下鈦表面會(huì)立即生成一層氧化膜,非常穩(wěn)定,但當(dāng)溫度高于400℃時(shí),鈦會(huì)吸入C、N、O等氣體元素形成鈦的氧化物、氮化物,導(dǎo)致鈦的韌性急劇下降,甚至發(fā)生開(kāi)裂,加上鈦的導(dǎo)熱性能差,因此鈦難以焊接。目前,針對(duì)鈦及其合金的焊接主要方法有氬弧焊、激光焊等[6-8],但這些方法存在焊接速度慢、焊縫組織粗大、力學(xué)性能差、設(shè)備投入大等缺點(diǎn),導(dǎo)致目前市場(chǎng)上的鈦焊管無(wú)法取代昂貴的無(wú)縫鈦管,因此鈦焊管的大范圍推廣應(yīng)用需要尋找新的焊接方法。

高頻感應(yīng)焊接(Highfrequencyinductionwelding,HFIW)具有焊接速度快(最高焊接速度可達(dá)100~200m/min)、熱影響區(qū)小、易于實(shí)現(xiàn)自動(dòng)化生產(chǎn)、生產(chǎn)效率高等優(yōu)點(diǎn),尤其在焊接薄壁、小直徑直縫管道方面,具有十分明顯的優(yōu)勢(shì),其主要原理是焊接時(shí)感應(yīng)線圈產(chǎn)生的感應(yīng)高頻電流施加到金屬帶上,在集膚效應(yīng)與臨近效應(yīng)的作用下感應(yīng)電流集中分布在鈦帶邊緣表面部分使其熔化,同時(shí)在擠壓力的作用下完成焊接。目前,高頻感應(yīng)焊接技術(shù)已經(jīng)成功運(yùn)用于鋁合金管、不銹鋼管的焊接成型[9-15],但國(guó)內(nèi)外利用高頻焊接技術(shù)對(duì)鈦合金管,尤其是薄壁鈦及鈦合金管進(jìn)行焊接一直是空白,至今無(wú)成功的報(bào)道。本文在前期研究[16]的基礎(chǔ)上利用自主設(shè)計(jì)的高頻焊接技術(shù)焊接壁厚0.5mm的薄壁TA2鈦管,通過(guò)分析對(duì)比不同焊接工藝下焊接接頭的顯微組織和力學(xué)性能,得出最佳焊接工藝,以期為高頻感應(yīng)焊接鈦管生產(chǎn)實(shí)際提供一定的理論依據(jù)及試驗(yàn)基礎(chǔ)。

1、試驗(yàn)材料與方法

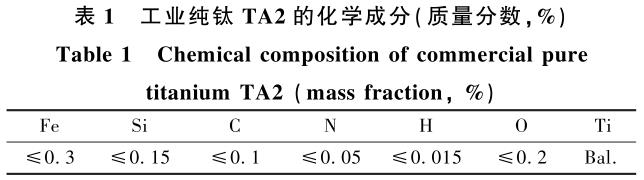

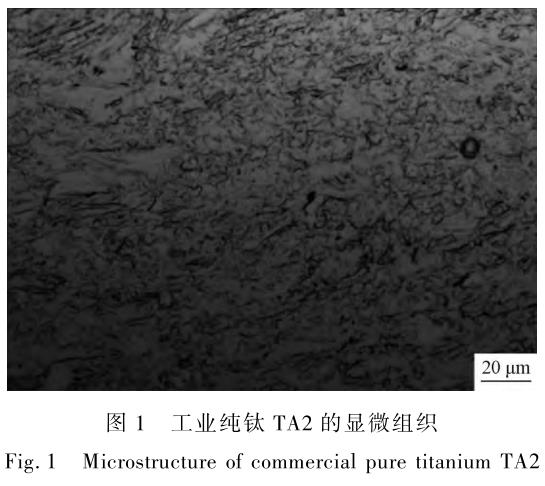

本試驗(yàn)選用的材料為0.5mm厚、30mm寬的TA2工業(yè)純鈦鈦帶,其主要化學(xué)成分如表1所示,鈦帶的顯微組織如圖1所示,主要為晶粒細(xì)小且均勻的α纖維狀組織。

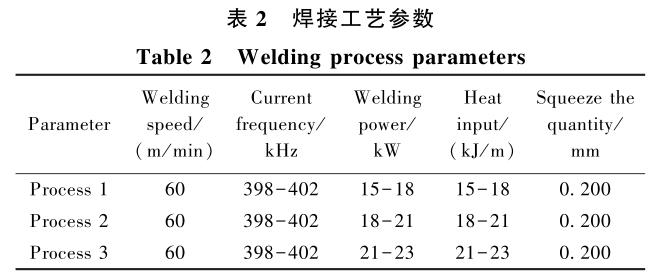

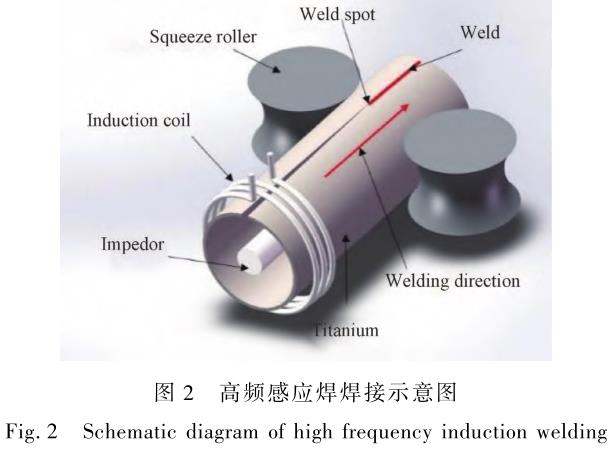

采用自行設(shè)計(jì)生產(chǎn)的高頻焊接生產(chǎn)線對(duì)鈦帶進(jìn)行高頻感應(yīng)焊接試驗(yàn),主要工藝流程依次為拆卷、矯直、擠壓對(duì)接、焊接、取樣。焊接過(guò)程示意圖如圖2所示,該過(guò)程在通入保護(hù)氣體的焊接箱內(nèi)完成,保護(hù)氣為高純氬氣(Ar>99.999%)。為了避免焊接接頭在高溫停留時(shí)間過(guò)長(zhǎng)影響接頭質(zhì)量,焊接后采用氬氣加水冷方式冷卻。一般有色金屬高頻焊接速度不低于60m/min,本試驗(yàn)中焊接速度設(shè)為60m/min,開(kāi)口角和焊接電流頻率設(shè)置為6°和400kHz,通過(guò)調(diào)節(jié)焊接功率改變熱輸入,研究不同焊接功率對(duì)焊縫宏觀形貌和力學(xué)性能的影響,具體焊接工藝參數(shù)如表2所示。

由于焊接過(guò)程中傳導(dǎo)至擠壓成型的真實(shí)擠壓力很難準(zhǔn)確測(cè)量,不能用具體的數(shù)值來(lái)表示,因此采用擠壓量來(lái)代替擠壓力,使用帶有刻度的雙向螺紋螺桿結(jié)構(gòu)調(diào)節(jié)相對(duì)擠壓量參數(shù)的大小[17]。采用ZOOM-860C型立體顯微鏡觀察焊縫宏觀表面形貌。為了觀察焊接接頭的顯微組織,用線切割截取試樣,然后進(jìn)行鑲嵌、預(yù)磨、機(jī)械拋光和化學(xué)腐蝕。采用GX-51型奧林巴斯型光學(xué)顯微鏡觀察焊縫顯微組織,利用TESCANMIRA3型掃描電鏡觀察拉伸斷口形貌。使用THVS-IMDX-AXY型半自動(dòng)維氏顯微硬度計(jì)測(cè)量焊接接頭硬度,加載載荷為0.1kg,保持時(shí)間為10s。采用CTM9200型萬(wàn)能材料試驗(yàn)機(jī)對(duì)焊接接頭進(jìn)行拉伸試驗(yàn),測(cè)量焊接接頭的抗拉強(qiáng)度。

2、結(jié)果與分析

2.1焊縫宏觀形貌分析

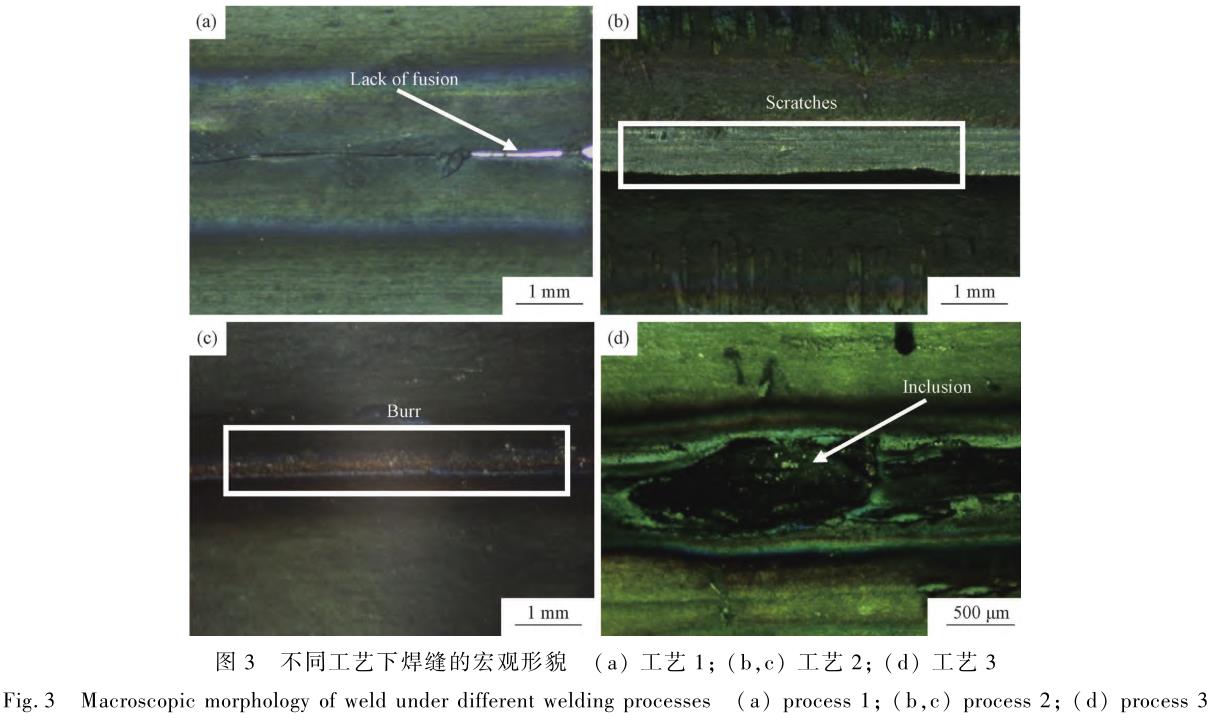

圖3是不同焊接工藝條件下的焊縫宏觀形貌。

圖3(a)為工藝1外焊縫的宏觀形貌,可明顯看出該工藝條件下鈦帶的兩側(cè)出現(xiàn)了未熔合現(xiàn)象,并未形成真正的焊縫,焊縫周圍部分金屬呈淡黃色和淡藍(lán)色,表明該區(qū)域經(jīng)加熱后表面有輕微的氧化,但由于焊接熱輸入不足,導(dǎo)致焊接時(shí)在擠壓力的作用下兩側(cè)鈦帶熔合不足且焊縫歪斜,表面未出現(xiàn)明顯的擠出氧化物,沒(méi)有形成連續(xù)均勻的外毛刺,焊縫成型質(zhì)量較差。

圖3(b)和3(c)為工藝2焊縫的宏觀形貌,圖3(b)為外焊縫宏觀形貌,焊縫外部的擠出物已經(jīng)被刮刀刮去,可以看出焊縫表面呈銀色光澤,無(wú)焊接裂紋存在;圖3(c)為內(nèi)焊縫宏觀形貌,可看出焊縫表面沒(méi)有出現(xiàn)熔合不足和氧化物夾雜現(xiàn)象,未發(fā)現(xiàn)折迭、起皮、針孔等肉眼可見(jiàn)的缺陷,且焊道十分筆直均勻,成型良好,同時(shí)沒(méi)有出現(xiàn)錯(cuò)邊、飛濺、夾雜等缺陷,相關(guān)研究表明[18-19],毛刺的形狀、大小、高度等會(huì)對(duì)焊縫的宏觀形貌及力學(xué)性能有很大的影響,焊縫內(nèi)側(cè)毛刺各連續(xù)均勻,焊縫成型良好。此外,焊縫及其附近區(qū)域呈有金屬色澤的銀白色,略帶一點(diǎn)淡黃色與淡藍(lán)色,未出現(xiàn)紫色與灰色,表明焊接過(guò)程中使用惰性氣體保護(hù)效果較好,焊縫顏色變化規(guī)律與文獻(xiàn)[20]描述一致。

圖3(d)為工藝3外焊縫的宏觀形貌,由圖可知焊縫位置存在大塊黑色夾雜物,這是由于在焊接時(shí)熱輸入過(guò)大,導(dǎo)致鈦帶邊緣金屬熔化速度大于熔融金屬擠出速度,未能擠出的熔融金屬(包括熔融金屬鈦及其氧化物)就在V型口形成了夾雜物。

2.2焊縫顯微組織

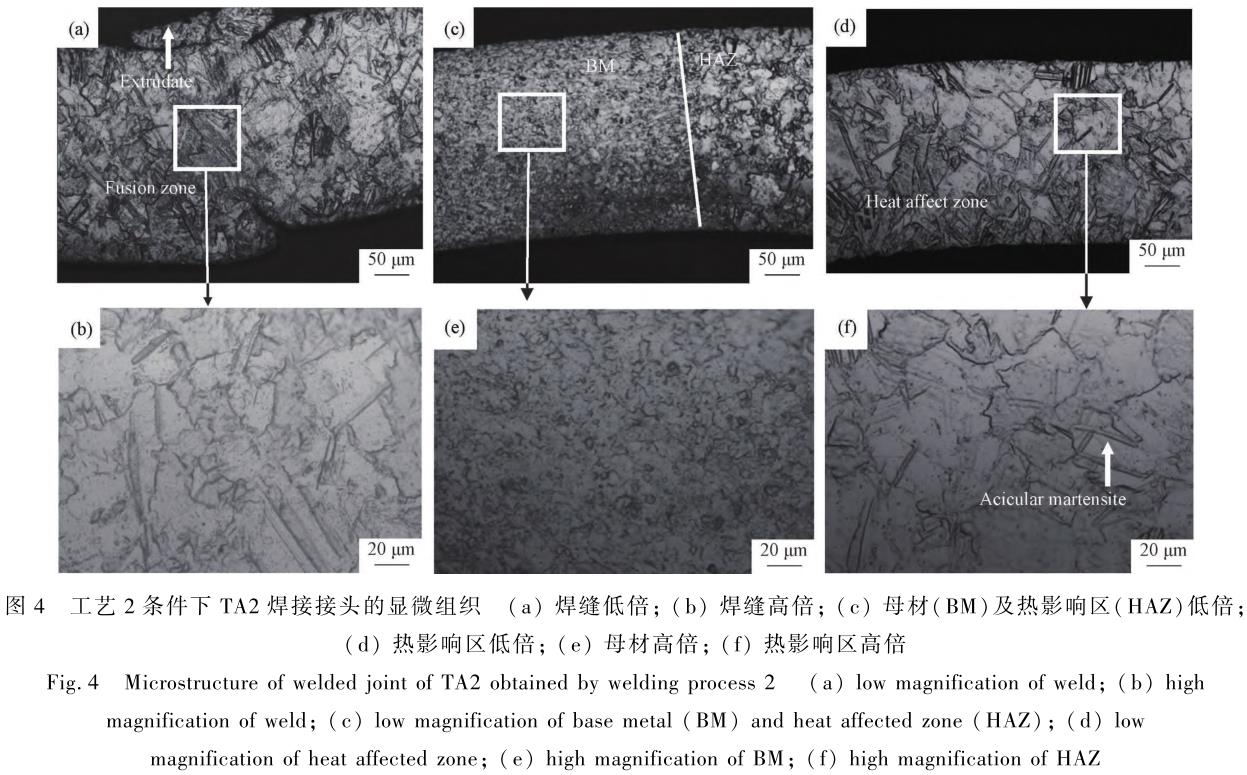

圖4為工藝2條件下TA2焊接接頭的顯微組織。

圖4(a)為焊縫區(qū)顯微組織,可以觀察到焊縫表面有擠出物,這是由于焊接時(shí)擠壓輥產(chǎn)生的壓力使鈦帶表面熔融的氧化物與雜質(zhì)從焊縫中擠出,同時(shí)鈦帶兩端受擠壓使其緊密連接,導(dǎo)致焊縫成型良好,且未產(chǎn)生夾雜物、裂紋、氣孔等缺陷。圖4(b)為焊縫區(qū)域組織放大圖,可以觀察到焊縫組織由較大的不規(guī)則的鋸齒狀α-Ti與少量的α′-Ti(針狀馬氏體)組成,這是由于鈦及鈦合金的熔點(diǎn)較高、熱容量大、電阻系數(shù)大,但熱導(dǎo)率低,且焊接時(shí)焊縫溫度遠(yuǎn)超過(guò)純鈦的相變溫度(882℃),導(dǎo)致焊接接頭組織發(fā)生密排六方α相向體心立方β相的轉(zhuǎn)變,據(jù)文獻(xiàn)[21]報(bào)道,鈦及鈦合金焊后快速水冷會(huì)導(dǎo)致β相不會(huì)完全轉(zhuǎn)變?yōu)棣料?部分轉(zhuǎn)變?yōu)棣痢湎?即發(fā)生β→α/α′轉(zhuǎn)變。圖4(c)為母材(BM)及熱影響區(qū)(HAZ)顯微組織,可以明顯觀察到母材晶粒細(xì)小,與熱影響區(qū)存在明顯分界線,且熱影響區(qū)晶粒尺寸大于母材晶粒,這主要是因?yàn)殁佋诤附舆^(guò)程中,由于導(dǎo)熱性差,受到焊接熱循環(huán)的影響,導(dǎo)致熱影響區(qū)晶粒相比于母材明顯長(zhǎng)大。圖4(d)和4(f)為焊接熱影響區(qū)進(jìn)一步放大組織,由圖可知,熱影響區(qū)比較寬,且焊接熱影響區(qū)與焊縫組織主要由分布不均勻的粗大塊狀α相和針狀馬氏體α′相組成,這是由于焊接完成后冷卻速度非常快,導(dǎo)致該區(qū)域產(chǎn)生了針狀組織。圖4(e)為T(mén)A2母材組織,母材組織為細(xì)小均勻的等軸晶。

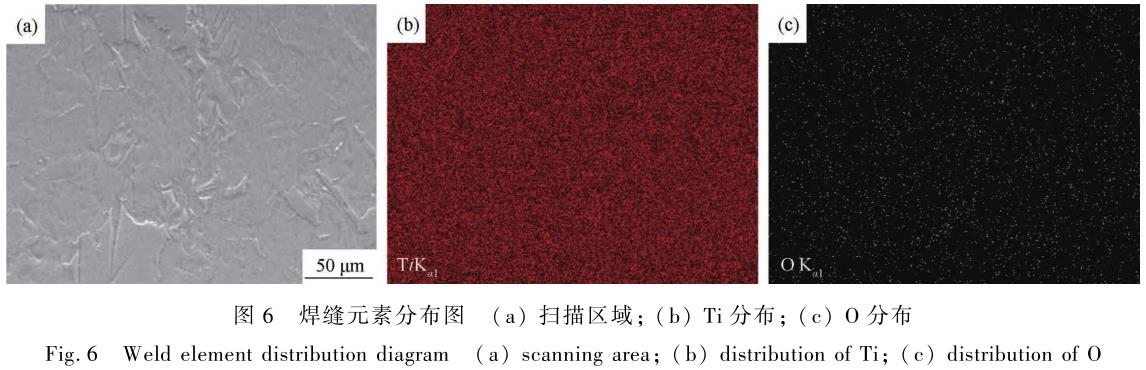

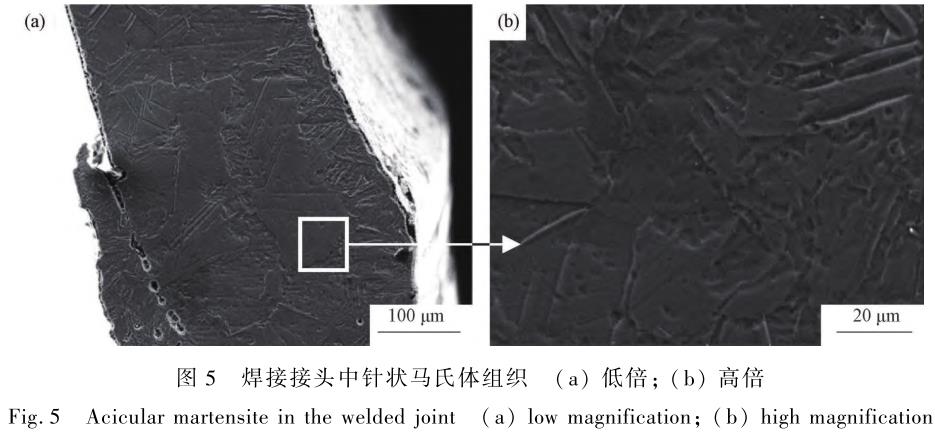

圖5為焊接接頭中針狀馬氏體組織,從圖5(a)中可以發(fā)現(xiàn)針狀馬氏體組織隨機(jī)分布在晶粒內(nèi)部,且長(zhǎng)短、粗細(xì)不一,這與文獻(xiàn)[22]一致。主要原因是純鈦在882℃以上為體心立方的β相,β相在快速冷卻時(shí)來(lái)不及通過(guò)擴(kuò)散轉(zhuǎn)變成平衡的α相,β相中原子只能通過(guò)集體的進(jìn)程遷移,發(fā)生切邊相變,形成了α穩(wěn)定元素過(guò)飽和的固溶體,即馬氏體,由于呈針狀,又稱針狀馬氏體,其粗細(xì)與長(zhǎng)短受到冷卻速度的影響。進(jìn)一步觀察發(fā)現(xiàn),圖5(b)中取向相同的馬氏體α′組成束以孿晶的形式存在,且每條α′未穿過(guò)相界。文獻(xiàn)[21]報(bào)道,一般鈦或鈦合金中,每個(gè)晶粒內(nèi)可以存在兩束或更多的α′馬氏體,隨著雜質(zhì)含量的增加,其硬度也相應(yīng)增加。這是由于塑性變形過(guò)程中,馬氏體會(huì)顯著阻礙位錯(cuò)運(yùn)動(dòng),使塑性變形難以進(jìn)行,從而提高塑性變形抗力,使硬度增加,因此適量針狀馬氏體的存在會(huì)起到強(qiáng)化焊接接頭的作用。但含量過(guò)多則會(huì)導(dǎo)致焊接接頭韌性嚴(yán)重降低。對(duì)焊縫中的主要元素進(jìn)行元素分布掃描,結(jié)果如圖6所示,整個(gè)區(qū)域只有Ti與O元素的存在,且Ti在整個(gè)區(qū)域大量分布,O元素含量較少,未出現(xiàn)其他雜質(zhì)化合物,這表明焊縫成形性能良好,且在焊接過(guò)程中得到了良好的保護(hù)。

2.3焊接接頭力學(xué)性能分析

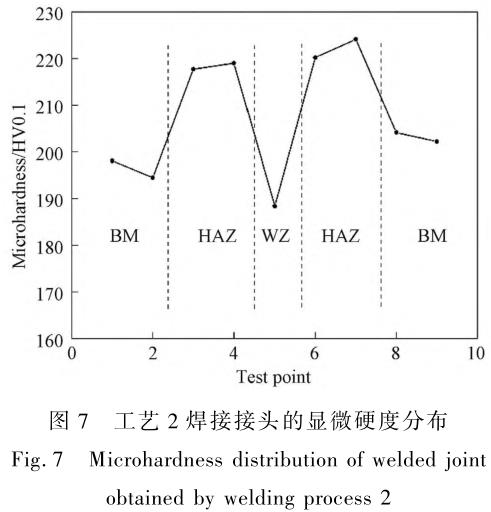

焊接接頭的顯微硬度分布如圖7所示。由圖7可知,硬度值呈“M”狀對(duì)稱分布,從左往右各個(gè)區(qū)域平均硬度值依次為198.1、194.5、217.7、219.0、188.4、220.2、224.1、204.1和202.2HV0.1,兩側(cè)熱影響區(qū)(HAZ)的硬度最高,母材(BM)次之,焊縫區(qū)(WZ)的硬度最低。根據(jù)Hall-Petch公式,可知晶粒越細(xì)小,晶界越多,而晶界對(duì)位錯(cuò)運(yùn)動(dòng)具有強(qiáng)烈的阻礙作用[23]。焊縫區(qū)域由于晶粒粗大,晶界少,位錯(cuò)運(yùn)動(dòng)受到的阻力小,因此焊縫的強(qiáng)度降低,材料的塑性變形抗力減弱,硬度值降低。盡管熱影響區(qū)也存在粗大的鋸齒狀組織,導(dǎo)致顯微硬度降低,但是由于針狀馬氏體的強(qiáng)化效應(yīng)[24],使得該區(qū)域硬度增加,甚至高于母材,因此可以推斷出在熱影響區(qū)馬氏體強(qiáng)化占主導(dǎo)地位。

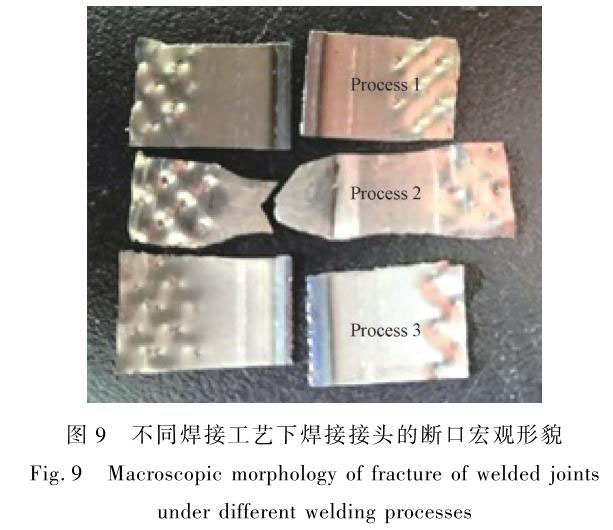

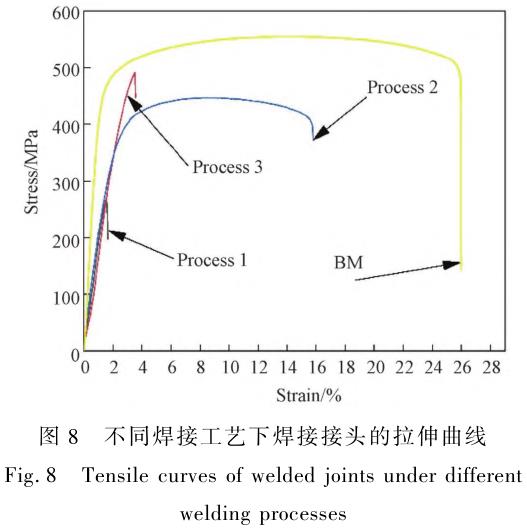

對(duì)工藝1、2、3條件下的焊接接頭進(jìn)行室溫拉伸試驗(yàn),測(cè)試結(jié)果如圖8所示。由圖8可知,母材抗拉強(qiáng)度為546MPa,工藝1、2和3的焊接接頭抗拉強(qiáng)度依次為267.9、446.8和480.9MPa,分別為母材抗拉強(qiáng)度的49%,82%和88%,母材斷后伸長(zhǎng)率為26%,工藝1、2和3條件下焊接接頭的伸長(zhǎng)率依次為2%、6%和4%。結(jié)果表明在工藝2條件下,焊接接頭的綜合力學(xué)性能最佳。圖9為不同工藝下焊接接頭的斷口宏觀形貌。由圖9可知工藝1焊接接頭在拉伸過(guò)程中焊接鈦管直接從焊縫處脫離,斷口平整,斷裂前未發(fā)生變形,這是由于焊接時(shí)熱輸入較低,導(dǎo)致熔合不足而未能形成焊縫,因此焊接接頭抗拉強(qiáng)度遠(yuǎn)遠(yuǎn)低于母材;工藝2焊接接頭則在斷裂前就發(fā)生了明顯的塑性變形,斷口出現(xiàn)頸縮,抗拉強(qiáng)度為446.8MPa,為母材抗拉強(qiáng)度的82%,由于該斷裂發(fā)生在母材位置,且針狀馬氏體對(duì)位錯(cuò)運(yùn)動(dòng)有強(qiáng)烈阻礙作用[25],可以預(yù)測(cè)焊接接頭抗拉強(qiáng)度會(huì)高于446.8MPa;工藝3焊接接頭則是在焊縫處明顯發(fā)生脆性斷裂,接頭平整,盡管達(dá)到了母材抗拉強(qiáng)度的88%,但伸長(zhǎng)率低,發(fā)生了脆性斷裂。

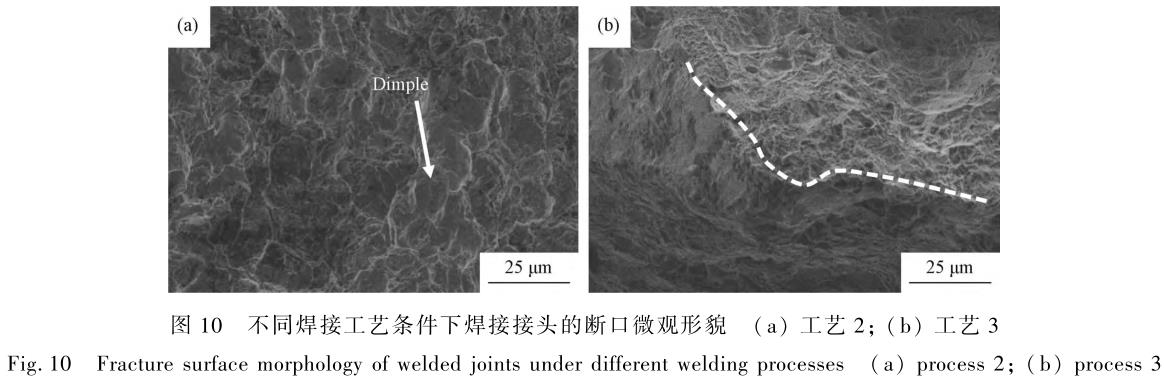

圖10是不同工藝條件下焊接接頭的斷口微觀形貌。圖10(a)為工藝2焊接接頭斷口形貌,圖中分布有大量的韌窩,這表明工藝2條件下斷口具有明顯的韌性斷裂特征,這與斷裂發(fā)生在母材處相吻合。圖10(b)為工藝3焊接接頭斷口形貌,由圖10(b)可知工藝3斷面兩側(cè)具有不同的特征,左下部分陡峭坡面為明顯的脆性斷裂特征,而右上部分中又出現(xiàn)了部分大小不一的韌窩,屬于韌性斷裂特征,所以工藝3焊接接頭斷裂方式為混合型斷裂。

3、結(jié)論

1)在焊接速度為60m/min,功率為18~21kW,熱輸入為18~21kJ/m,擠壓量為0.200mm的工藝條件下可獲得成型良好的薄壁直縫焊管,焊縫內(nèi)側(cè)形成了一條連續(xù)均勻的外毛刺,未出現(xiàn)裂紋、折迭、起皮、針孔等肉眼可見(jiàn)的缺陷;

2)焊縫熔合情況良好,管內(nèi)壁有少許擠出物,沒(méi)有出現(xiàn)裂紋與夾雜物等缺陷,焊縫和熱影響區(qū)的組織主要由粗大不均勻的鋸齒狀α相和部分針狀馬氏體α′相組成,熱影響區(qū)域母材分界十分明顯,母材為細(xì)小均勻的等軸α組織;

3)顯微硬度大體上呈“M”型對(duì)稱分布,焊接接頭中焊縫的硬度最低,為188.4HV0.1,母材次之,熱影響區(qū)的硬度最高,達(dá)到224.1HV0.1;

4)工藝2的焊接接頭的綜合力學(xué)性能最好,斷裂類型屬于韌性斷裂;工藝3的焊接接頭抗拉強(qiáng)度最高,屬于混合型斷裂;隨著熱輸入增加,焊接接頭抗拉強(qiáng)度也隨之增加。

參考文獻(xiàn)

[ 1 ]Bendikiene R, Baskutis S, Baskutiene J, et al. Comparative study of TIG welded commercially pure titanium [ J]. Journal of Manufacturing Processes,2018,36:155-163.

[ 2 ]Gupta R K,Anil Kumar V,Xavier  X  R. Mechanical behavior  of  commercially  pure  titanium  weldments  at  lower  temperatures[ J].  Journal  of Materials  Engineering  and  Performance,2018,27(5):  2192-2204.

[ 3 ]  郭敬,王海強(qiáng). 工業(yè)純鈦 TA2 的性能特點(diǎn)及焊接工藝研究[J]. 世界有色金屬,2019(11):  160-161.

GUO  Jing,WANG  Hai-qiang. Study  on  properties  and  welding  technology  of  industrial  pure  titanium  TA2[ J]. World  Nonferrous  Metals,2019(11):  160-161.

[ 4 ]  Li  X,Xie  J,Zhou  Y. Effects  of  oxygen  contamination  in  the  argon  shielding  gas  in  laser  welding  of  commercially  pure  titanium thin  sheet[J]. Journal  of  Materials  Science,2005,40(13):  3437-3443.

[ 5 ]  司玉光. 工業(yè)純鈦的焊接缺陷原因分析與預(yù)防措施[J]. 裝備制造技術(shù),2012(7):  193-194.

SI  Yu-guang. Potential  on  commercially  pure  titanium  weld  defects  and  preventive  measures [ J ]. Equipment  Manufacturing  Technology,2012(7):  193-194.

[ 6 ]  鄭成博,劉愛(ài)國(guó),張璐瑤,等. TA2 鈦合金熔絲鎢極氬弧焊接頭的組織性能[J]. 沈陽(yáng)理工大學(xué)學(xué)報(bào),2019,38(6):  54-58.

ZHENG  Cheng-bo,LIU  Ai-guo, ZHANG  Lu-yao, et  al. Microstructures  and  mechanical  properties  of  TA2  plate  jointwelded  by  molten  wire  TIG  welding  process[J]. Journal  of  Shenyang  Ligong  University,2019,38(6):  54-58.

[ 7 ]  崔麗,李曉延,賀定勇,等. 鈦合金的激光-電弧復(fù)合焊接[J]. 焊接,2009(7):  60-64.

CUI  Li,LI  Xiao-yan,HE  Ding-yong,et  al. Laser-arc  hybrid  welding  of  titanium  alloy[J]. Welding  &  Joining,2009(7):  60-64.

[ 8 ]  黃九齡,孔諒,王敏,等. 純鈦 TA2 薄板雙鎢極氬弧焊焊接工藝[J]. 焊接學(xué)報(bào),2019,40(9):  14-18.

HUANG  Jiu-ling,KONG  Liang, WANG  Min, et  al. Pure  titanium  TA2  thin  plate  double  tungsten  electrode  argon  arc  welding  process[J]. Transactions  of  the  China  Welding  Institution,2019,40(9):  14-18.

[ 9 ]  帥玉峰,閻子安. 1Cr18Ni9Ti 不銹鋼管的高頻焊接研究[J]. 焊接,1987(3):  5-9.

SHUAI  Yu-feng,YAN  Zi-an. Experiments  on  HF  welding  technology  of  1Cr18Ni9Ti  austenitic  stainless  steel  pipes[J]. Welding  &  Joining,1987(3):  5-9.

[10]  Zhang  W,Zhao  G,Fu  Q. Study  on  the  effects  and  mechanisms  of  induction  heat  treatment  cycles  on  toughness  of  high  frequency  welded  pipe  welds[J]. Materials  Science  and  Engineering  A,2018,736:276-287.

[11]  楊中娜,莊傳晶,蔣曉斌,等. HFW 焊管焊縫沖擊韌性影響因素分析及改進(jìn)措施[J]. 焊管,2014,37(1):  45-49.

YANG  Zhong-na,ZUANG  Chuan-jing,JIANG  Xiao-bin,et  al. Influence  factors  analysis  and  improvement  measures  of  HFW  pipe  weld  impact  toughness. [J]. Welded  Pipe  and  Tube,2014,37(1):  45-49.

[12]  Ghaffarpour  M,Akbari  D,Moslemi  Naeeni  H,et  al. Improvement  of  the  joint  quality  in  the  high-frequency  induction  welding  of  pipes  by  edge  modification[J]. Welding  in  the  World,2019,63(6):  1561-1572.

[13]  陳俊科,石巖,倪聰,等. 線能量對(duì)奧氏體不銹鋼激光焊接質(zhì)量的影響[J]. 激光技術(shù),2015,39(6):  850-853.

CHEN  Jun-ke,SHI  Yan,NI  Cong,et  al. Effect  of  heat  input  on  welding  quality  of  austenitic  stainless  steel[J]. Laser  Technology,  2015,39(6):  850-853.

[14]  左蘭蘭,侯學(xué)勤. 提高 HFW 焊縫低溫夏比沖擊韌性的研究[J]. 焊管,2014,37(1):  58-61.

ZUO  Lan-lan,HOU  Xue-qin. Study  on  improving  the  low  temperature  charpy  impact  toughness  of  HFW  weld[J]. Welded  Pipe  and  Tube,2014,37(1):  58-61.

[15]  董玉棟,孫榮祿. 12%Cr 鐵素體不銹鋼高頻焊接接頭的組織與性能[J]. 金屬熱處理,2017,42(8):  44-48.

DONG  Yu-dong,SUN  Rong-lu. Microstructure  and  properties  of  12% Cr  ferritic  stainless  steel  welded  joint  by  high  frequency  welding[J]. Heat  Treatment  of  Metals,2017,42(8):  44-48.

[16]  王超,謝志雄,羅平,等. 0. 3mm 厚 316 奧氏體不銹鋼的高頻感應(yīng)焊接技術(shù)[J]. 材料導(dǎo)報(bào),2021,35(22):  22132-22136.

WANG  Chao,XIE  Zhi-xiong,LUO  Ping,et  al. The  high  speed  and  high  frequency  induction  welding  technology  of  0. 3mm  thick  316  austenitic  stainless  steel[J]. Materials  Reports,2021,35(22):  22132-22136.

[17]  趙衛(wèi)東. 高頻焊管的焊接工藝分析[J]. 河北冶金,2007(4):  85-86.

ZHAO  Wei-dong. Welding  process  analysis  for  high-freqency  welding  pipe[J]. Hebei  Metallurgy,2007(4):  85-86.

[18]  劉愛(ài)民,劉法濤. 影響高頻直縫焊管工藝要素的分析[J]. 焊管,2015,38(11):  29-32.

LIU  Ai-min,LIU  Fa-tao. Analysis  of  basic  elements  that  influence  HFW  pipes  technology[ J]. Welded  Pipe  and  Tube,2015,38  (11):  29-32.

[19]  樊國(guó)才. 工業(yè)純鈦 TA2 的焊接及接頭耐蝕性研究[D]. 青島:中國(guó)石油大學(xué)(華東),2017.

FAN  Guo-cai. Study  on  the  weld  ability  and  corrosion  resistance  of  pure  titanium  TA2[D]. Qingdao:China  University  of  Petroleum  (East  China),2017.

[20]  介升旗. 高頻焊管常見(jiàn)焊接缺陷分析[J]. 焊管,2003(4):  47-51.

JIE  Sheng-qi. The  common  weld  defects  of  high  frequency  welded  pipe[J]. Welded  Pipe  and  Tube,2003(4):  47-51.

[21]  魏海榮. 鈦及鈦合金講座(第六章)[J]. 稀有金屬合金加工,1978(5):  54-90.

WEI  Hai-rong. Lecture  on  titanium  and  titanium  alloys  (Chapter  6)[J]. Rare  Metal  Materials  and  Engineering,1978(5):  54-90.

[22]  崔麗,李曉延,賀定勇,等. 工業(yè)純鈦光纖激光-MIG 復(fù)合焊接工藝及性能[J]. 焊接學(xué)報(bào),2009,30(11):  33-36.

CUI  Li,LI  Xiao-yan,HE  Ding-yong,et  al. Fiber  laser-MIG  hybrid  welding  process  of  commercial  pure  titanium  and  its  properties  [J]. Transactions  of  the  China  Welding  Institution,2009,30(11):  33-36.

[23]  鄒章雄,項(xiàng)金鐘,許思勇. Hall-Petch 關(guān)系的理論推導(dǎo)及其適用范圍討論[J]. 物理測(cè)試,2012,30(6):  13-17.

ZOU  Zhang-xiong,XIANG  Jin-zhong,XU  Si-yong. Theoretical  derivation  of  Hall-Petch  relationship  and  discussion  of  its  applicable  rang[J]. Physics  Examination  and  Testing,2012,30(6):  13-17.

[24]  Li  C,Muneharua  K,Takao  S,et  al. Fiber  laser-GMA  hybrid  welding  of  commercially  pure  titanium[J]. Materials  &  Design,2009,  30(1):  109-114.

[25]  李鎮(zhèn),石巖,劉佳,等. 工藝參數(shù)對(duì)工業(yè)純鈦激光焊接接頭組織性能的影響[J]. 應(yīng)用激光,2016,36(1):  53-57.

LI  Zhen,SHI  Yan,LIU  Jia,et  al. Effect  of  laser  welding  parameters  on  microstructure  and  mechanical  properties  of  commercal  pure  Titanium[J]. Laser  Technology,2016,36(1):  53-57.

相關(guān)鏈接
