緊固件是把兩個或兩個以上零件(或部件)連接成整體時所采用的一系列機械零件的總稱，是重要的通用基礎機電產品，在工業中具有舉足輕重的作用，被譽為“工業之米”[1]。緊固件材料主要包括碳素鋼、合金鋼、不銹鋼、鈦合金、高溫合金等[2]。

近些年，隨著航空航天領域?qū)?a href="http://www.autoetherbot.com/" target="_blank">航空緊固件的需求不斷增加其材料出現較大變化。航空緊固件主要分為軍/民機用緊固件、航空發動機用緊固件、其他緊固件等[3]。不同服役環境對航空緊固件性能要求也有所不同，一般來說，在發動機等高溫部位要求緊固件具有耐高溫、高強、高抗疲勞性等特點，往往使用高溫合金；在溫度較低的部位，主要以合金鋼和不銹鋼為主[4]。除了傳統的緊固件產品，新型緊固件產品也在不斷發展，主要為專用緊固件、復合材料緊固件以及智能化緊固件。專用緊固件包括機身絕緣毯用特殊緊固件和雷電電流傳導緊固件[5]；復合材料緊固件為復合材料夾緊螺母[6]和新型高溫緊固件系統[7]。

高鎖緊固系統包括高鎖螺栓和與之配套的高鎖螺母。高鎖螺栓結合了鉚釘和螺栓的功能，強度等級比較高，是通過利用螺栓的過盈量與結構件造成的干涉配合和較高的預緊力組合作用來提高接頭抗疲勞強度的一種螺栓。從載荷力角度來說，高鎖螺栓分為抗拉型和抗剪型兩大類別。與普通螺栓相比，高鎖螺栓最大特點就是能夠高強度永久性安裝。高鎖螺栓的頭部，通常有兩種基本頭型可供選擇。對于剪切應用，可以選用沉頭或緊湊的凸頭；對于抗拉應用，可以選擇MS24694型沉頭或常規的凸頭。另外高鎖螺栓的尾部，最開始采用的是六角凹槽形式，隨后發展出五瓣凹槽，以便更好地驅動安裝[8]。

鉚釘是由頭部和釘桿兩部分構成的一類緊固件，用于緊固連接兩個帶通孔的零件(或構件)，使之成為一個整體。抽芯鉚釘，又稱哈克拉鉚釘或盲拉釘，是一類單面鉚接用的鉚釘，特別適用于不便采用普通鉚釘(須從兩面進行鉚接)的鉚接場合，常在飛機不開敞部位的鉚接及維修中使用[9-10]。抽芯鉚釘從結構上分為鉚套與釘桿兩部分，因其具有高緊固力、永不松動及高抗剪切力等優良的性能被廣泛應用于航空飛機、現代鋁合金客車車身及重卡自卸車型車架的連接[11]，其緊固方式是用抽芯鉚釘專用設備將兩個結合件夾緊后，

將套入的環狀套環(不帶螺紋的螺帽)的金屬擠壓并充滿到帶有多條環狀溝槽栓柱的凹槽內，使得套環與栓柱緊密結合。抽芯鉚釘為抗剪型緊固件，不能在高應力區域、噴氣發動機上或周圍的任何區域、需液體密封區域及承受拉力的區域使用。航空用抽芯鉚釘在耐腐蝕、耐高溫、比強度等方面有很高的要求，選材主要以鋁合金、不銹鋼、高溫合金和鈦合金等為主。

由于復合材料在飛機、汽車、輪船等方面大量應用，使得對高鎖緊固件及抽芯鉚釘輕量化、高強比、耐腐蝕及多功能的需求愈來愈大[12]。本文通過分析近代高鎖緊固件及抽芯鉚釘?shù)拇H發展情況，討論了發展過程中的技術路線，分析其迭代邏輯，最后對其研究和發展進行了展望。

1、緊固件用材料分類

1.1緊固件常用高溫合金材料

國外飛機發動機用高鎖螺栓材料主要為In718、A286、MP159、Rene41和Waspaloy，而對于高鎖螺母一般使用的材料為A286等。

(1)GH2132(國外牌號A286)為時效硬化鐵基高溫合金，以Fe-25Ni-15Cr為基體，使用少量的鉬、鈦、鋁、釩和微量硼等元素綜合強化而得。該合金在-253~500℃具有較高的屈服強度和持久蠕變強度[13]。

采用GH2132生產的緊固件種類繁多，其主要產品集中在900MPa級的螺母、1100MPa級的HB系列螺栓、1300MPa級的NAS系列高強度螺栓以及試驗芯棒等[14]。

(2)GH4169(國外牌號In718)為沉淀強化型鎳基高溫合金，基體為奧氏體，該合金在-253~650℃具有良好的綜合性能，650℃以下的屈服強度居變形高溫合金首位，并具有良好的抗疲勞、抗輻射、抗氧化和耐腐蝕性能。其中，航空發動機緊固件使用環境嚴酷，其連接件要求具有耐高溫、高強度、高抗疲勞性，并要求具有良好的防松性等特點，航空發動機用螺栓90%以上采用的是GH4169[15]。GH4169主要用作高強度螺栓、螺母、螺釘、螺套等，集中在1275和1512MPa兩個強度等級[14]。

(3)GH4738(國外牌號Waspaloy)是一種γ′Ni3(Al,Ti)相沉淀硬化型鎳基高溫合金，在-253~815℃具有強度高、抗氧化、耐腐蝕、熱加工與焊接性能好、冷變形加工性能好等優點，同時具有良好的強韌性匹配，從而成為700℃以上航空航天用緊固件的重要選材[16]。但近些年隨著航空領域的發展，性能的提高越來越依賴于先進材料和先進工藝技術，鈦合金、先進復合材料的使用量基本上代表了航空飛機的先進程度。鈦合金具有密度低、比強度高、耐腐蝕、耐高溫、無磁等優良性能，被譽為“飛行金屬”，廣泛用做宇航飛行器緊固件[17-19]。

1.2緊固件常用鈦合金材料

鈦合金作為航空緊固件的重要材料，主要有以下幾種。

(1)TC4鈦合金TC4鈦合金是一種中等強度的兩相鈦合金，也是研究和應用最多的鈦合金材料，緊固件用鈦合金材料大多數是TC4鈦合金。TC4鈦合金制造緊固件時，只能采用熱鐓，且必須采用專門的熱墩設備和加熱設備，合金固溶時效后的抗拉強度最高達到1100MPa，剪切強度在650MPa左右，由于TC4鈦合金淬透性差，固溶時效時TC4鈦合金緊固件截面尺寸一般在19mm以下。TC4鈦合金緊固件包括螺栓、高鎖螺栓、抽釘、螺釘和環槽鉚釘?shù)龋渲蠺C4大多數螺栓已經在國內飛機、發動機、機載設備、航天飛行器和衛星中獲得了大量應用[2]。

(2)TC6鈦合金TC6鈦合金是一種綜合性能良好的馬氏體型α+β型雙相鈦合金，既可以在退火狀態下使用，也可以熱處理強化，其制造的零部件可在400℃下工作6000h以上、450℃下工作2000h以上。400℃高溫拉伸強度大于720MPa、伸長率大于14%、斷面收縮率大于40%[20]。

(3)TB3鈦合金TB3鈦合金是一種可熱處理強化的亞穩定β型鈦合金，名義成分為Ti-10Mo-8V1Fe-3.5Al。該合金的主要優點是固溶處理狀態具有優異的冷成形性能，其冷鐓比可達2.8，合金固溶時效后可獲得較高的強度，主要用于制造1100MPa級高強度航空航天緊固件[21]。

(4)TB5鈦合金TB5鈦合金是一種亞穩定β型鈦合金,名義成分為Ti-15V-3Cr-3Sn-3Al。該合金具有優異的冷成形性能，其冷成形能力與純鈦相當，可在固溶狀態下進行各種復雜零件的冷成形(如鉚釘鉚接)，時效后室溫拉伸強度可達1000MPa以上，該合金由于V元素含量高，抗氧化性能較差，一般在200℃以下的工作環境中使用，但是其具有優異的抗腐蝕性能[22]。

2、高鎖緊固系統代際發展

隨著航空技術的發展對飛機的要求不斷提高，作為飛機重要組成部件的高鎖緊固件也不斷更新迭代，從最初的只能選擇過盈配合的高鎖緊固件系統，到現在的質量更輕、性能更優的最新高鎖緊固件系統，其發展經歷可以大致概括為四代。

2.1第一代高鎖緊固系統

由于飛機構造的特殊性，絕大多數的螺紋緊固件要求單側安裝，且不可預制螺紋。為了適用這一需求，自20世紀50年代起，六角凹槽高鎖螺栓就被開發出來并作為行業標準，廣泛用于飛機裝配中，如圖1所示[23]。從圖1中可見，這并不是一個傳統意義上的緊固系統，在螺栓的端面上(靠近螺紋側)帶有一個六角凹槽，使其可以借助外力讓螺栓在安裝過程中保持靜止而不受螺母旋轉的影響[23]。

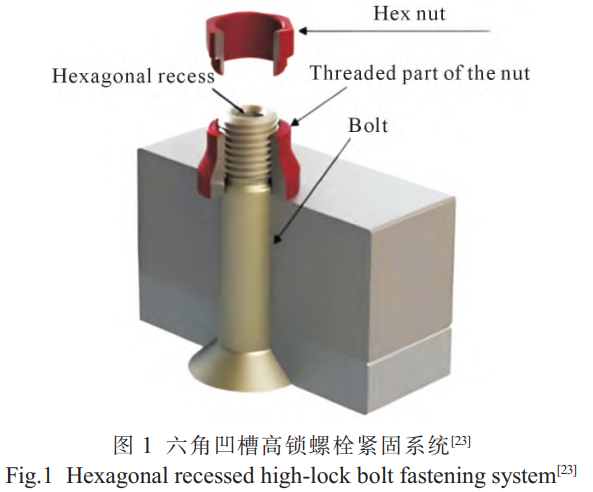

HI-LOK螺栓被美國波音公司稱作六方驅動高鎖螺栓，其與一個帶六角螺帽的螺母配合在一起達到安裝的目的。當擰緊力矩達到規定值后，六角螺帽被剪斷。這種HI-LOK螺栓的優點是擰緊時不需要力矩板手。因?yàn)椴粫?huì)施加過量的預載荷，緊固件釘桿本身并不會被顯著拉伸，因而緊固件的直徑也不會減少，故可承受剪切載荷。HI-LOK螺栓有拉伸型凸頭、剪切型凸頭、拉伸型埋頭和剪切型埋頭，主要型號為HL10/HL12(螺栓)、HL70/HL75(螺母)。

HI-LOKTM(HL)被稱為是第一代高鎖緊固系統，可被應用在緊公差配合和過渡配合下。HI-LOK螺栓釘桿的直徑與螺紋的外徑在尺寸上相差很小，并且在釘桿過渡區域不存在過渡半徑，這就造成了在金屬連接應用中，第一代高鎖緊固系統不適用于干涉配合應用，只能選擇輕微的過盈配合。

2.2第二代高鎖緊固系統

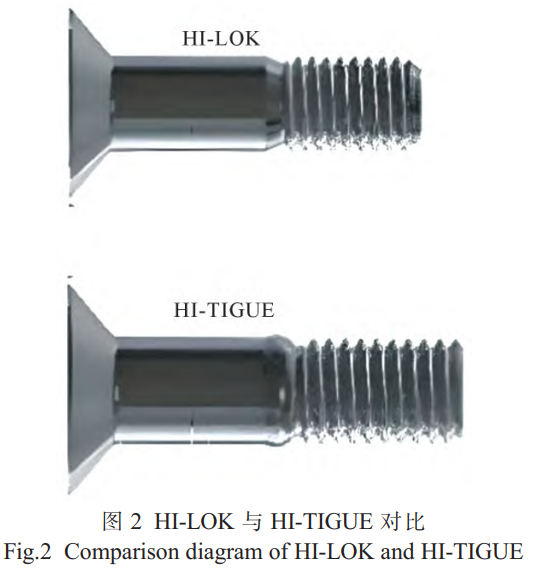

HI-TIGUETM(HLT)系列實際上是HI-LOKTM的下一代產品，可認為是第二代高鎖緊固系統。由于第一代高鎖緊固系統不適用于干涉配合，由此發展出第二代高鎖緊固系統，其特點是在螺紋釘桿上有一個鼓包，且螺紋長度較第一代長，是第一款主要適用于干涉配合的高鎖緊固系統。將HI-TIGUE螺栓裝入干涉配合的安裝洞中時，釘桿上的鼓包會對安裝洞的內壁起到類似冷加工的作用，這樣在整個釘桿就位的過程中，可有效提高構件的疲勞強度。HI-TIGUE螺栓的螺紋外徑與釘桿直徑尺寸差略微增大一些，目的是最大限度地降

低高干涉配合條件下螺紋對安裝孔損傷的可能性，但其缺點是螺紋處加長導致螺栓質量增加。該系列主要型號為HLT10/HLT12(螺栓)、HLT70/HLT78(螺母)。由于輕量化需求越來越高，現在基本上選用HI-LITETM就能滿足要求。HI-LOK與HI-TIGUE系列結構優化對比如圖2所示。

2.3第三代高鎖緊固系統

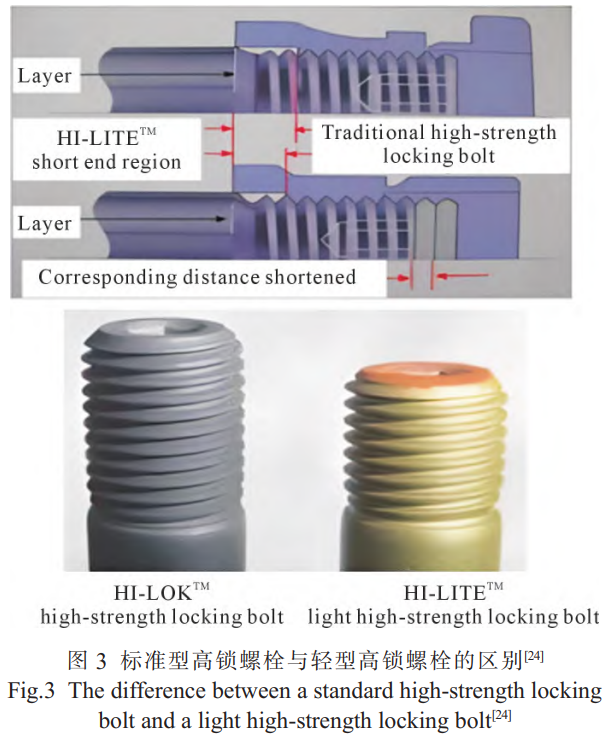

隨著航空應用對于輕量化的追求，第三代高鎖緊固系統逐漸建立起來。早期的HI-LOKTM與HI-TIGUETM已經基本被HI-LITETM(HST)取代；其中HL和HLT的螺栓稱為標準型高鎖螺栓，HST的螺栓稱為輕型高鎖螺栓。與前兩代相比，第三代高鎖緊固系統優點如下：①在保證強度的前提下，重新設計螺紋收尾區域的幾何外形，使釘體與第一道承受載荷的螺紋之間的過渡區域縮短，使高鎖螺栓尺寸更小，質量更輕，如圖3所示。②螺紋收尾區域縮短，降低了與之配套的高鎖螺母沉孔深度，進而降低了高鎖螺母的總長度，達到減少高鎖螺栓長度的效果，使其與高鎖螺栓過渡區域的幾何外形相配合[24]。優化設計的HI-LITE比HI-LOK在降低質量方面效果顯著，尤其是抗剪型，其質量可降低13%，而且適用于干涉配合。其中抗拉應用為HST12/HST13(螺栓)、HST78/HST95(螺母)；抗剪應用為HST10/HST11(螺栓)、HST79/HST97(螺母)?？估涂辜粜透哝i螺栓其結構相同，只是多數情況下抗剪型大都選擇鋁合金(如7075-T73)高鎖螺母，如HST1380鋁合金雙六角面高鎖螺母。

Veri-LiteTM為第三代高鎖緊固系統的典型代表，是在HI-LITETM的基礎上進一步改良出來的。

Veri-LiteTM通過降低螺紋收尾長度，使配合高鎖螺母能夠更近地?cái)Q至高鎖螺栓軸肩，導致高鎖螺母沉孔深度降低，進而降低高鎖螺母長度，實現整個緊固系統進一步減重。2000年，Aero-LiteTM對Veri-LiteTM進一步改進，使螺紋收尾區域與高鎖螺母形狀精確配合，使高鎖螺母能夠擰至高鎖螺栓軸肩，導致高鎖螺母沉孔深度進一步降低。以上3種緊固系統屬于第三代高鎖緊固系統，都是通過優化螺紋收尾區，降低高鎖螺栓沉孔深度，來實現減重目標。

2.4第四代高鎖緊固系統

隨著全球航空市場的急速增長，以及對更輕、更省油飛機的需求正在不斷推動新飛機項目的增加。

復合材料的應用提供了一個可行的解決方案，這就敦促飛機制造商要努力尋求適應復材特殊要求的產品和安裝系統。20世紀90年代初期，LISIAerospace公司應法國達索飛機公司的要求開發一系列針對復合材料的新的緊固件系統，第四代高鎖緊固件系統逐漸發展起來，包括HSTR、HLR等。相比第三代高鎖緊固件系統，其特點是高鎖螺栓的五瓣凹槽取代了六角凹槽。LISIAerospace設計的HSTRTM/HLRTM產品是帶ASTERTM凹槽的HI-LITETM和HI-LOKTM螺栓。HSTRTM和HLRTM緊固件主要開發適用于間隙、過渡和中等過盈配合應用，這些緊固件用于固定由金屬或混合金屬/復合材料結構組成的組裝體。表1為當前可用的常見HSTRTM/HLRTM的基本型號以及當前常見的HSTRTM/HLRTM螺栓配套螺母基本型號(*表示常用產品型號)。

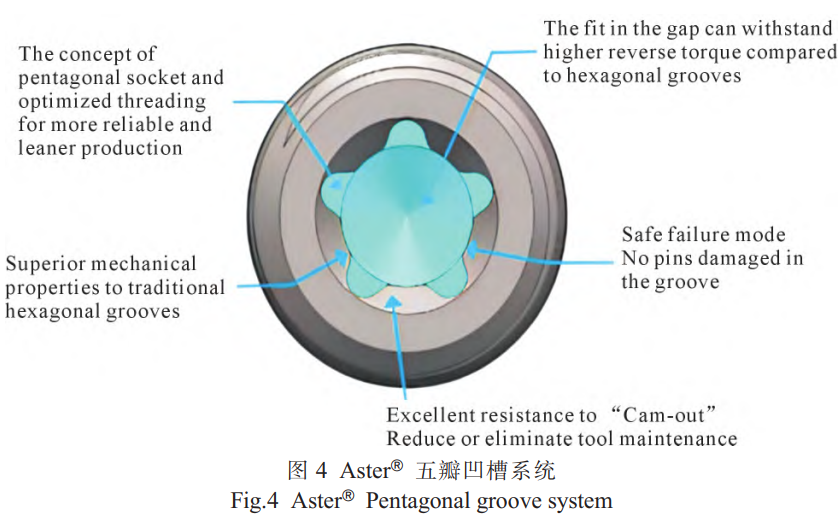

LISI發布的Aster?五瓣凹槽系統與傳統六角凹槽相比，Aster?五瓣凹槽系統幾乎已經克服了傳統六角凹槽的缺陷，其結構如圖4所示。Aster?五瓣凹槽系統具有更大的表面積，在安裝過程中是“面接觸”(或稱“面驅動”)，允許驅動力分散在更寬的表面上，而不是點或者線上，因?yàn)榻佑|面積的增加而允許適當?shù)販p小凹槽的深度，這樣在不影響緊固件產品性能的前提下，解決了內六角凹槽容易磨損的情況，因此不會造成對五瓣凹槽的傷害，這使得Aster?五瓣凹槽系統(例如HSTR11)比傳統六角凹槽(例如HST11)的機械性能也更加優越，性能提高10%~38%，與之配套的鈦合金高鎖螺母為STR系列。復合材料具有比強度高、質量輕、比模量高、抗疲勞性能以及減振性能好等特性，得到了飛機設計師的青

睞。目前全球具有代表性的兩款機型B-787和A350的復材使用占比都已達到50%以上，空客稱其A350XWB飛機的復材使用占比更是高達53%。但飛機復合材料構件裝配卻是一個不小的難題，對于采用復合材料的飛機構件來說，一些傳統的裝配方法(敲擊或擠壓等)是被禁止的，因?yàn)檫@可能會導致復合材料結構產生分層和劈裂。此后，工程師采用液氮冷縮裝配法使螺栓在超低溫下尺寸收縮，然后迅速將其放入安裝孔內，待其恢復常溫后與安裝孔形成干涉(過盈)配合。但是這種工藝方法過于復雜，可操作性不強且安全性較差，難以被普遍采用，只能用于極少數特殊部位的緊固件安裝[25]。

為了解決飛機復合材料構件裝配的一系列工藝難題，全球多家航空緊固件廠商都致力于新型緊固件的開發，以適應現代飛機新材料發展要求，這其中之一就是LISI的STL?系列襯套-錐形高鎖螺栓。繼Aster?五角凹槽系統以后，LISI于2010年9月發布了STL?系列襯套-錐形高鎖螺栓(Sleeve-TaperHi-Lite?)。這并不是一個傳統意義上的緊固螺栓，其顯注特征是帶有一個“襯套”，這個襯套由不銹鋼制成，外圓是標準圓柱體，與安裝孔間隙配合，襯套具有良好的導電性可用于防雷擊措施，解決復合材料導電性能差的問題。而襯套的內圓是帶有錐度的圓柱孔，與STL?螺栓帶錐度的釘桿部位匹配。安裝前，襯套會被預裝在安裝孔內，并在整個安裝過程中不產生軸向位移，以形成對孔的保護。隨著螺栓的拉入，不銹鋼襯套會產生“徑向膨脹”，一旦安裝完成，螺栓與孔形成干涉/過盈配合且對安裝孔無傷害。

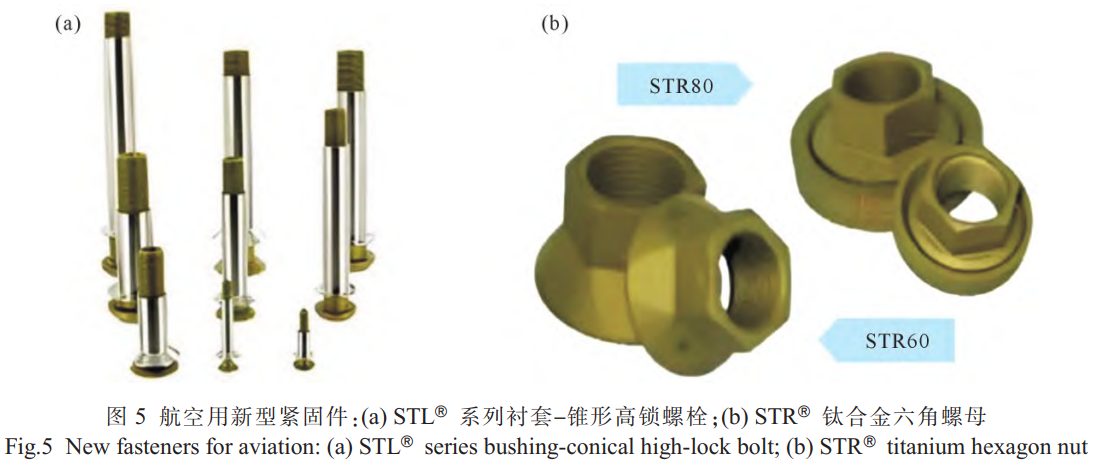

2015年又發布了與之搭配的STR?(STARLITETM)鈦合金六角螺母系列，采用拓?fù)浣Y(jié)構優化設計，在保證強度的前提下最大限度地降低了質量。相比于普通鋼螺母，STR?系列螺母質量降低了75%，其型號如STR60/80等，外觀如圖5所示。這就形成了一個專門針對復材結構的、完整而優越的緊固系統。

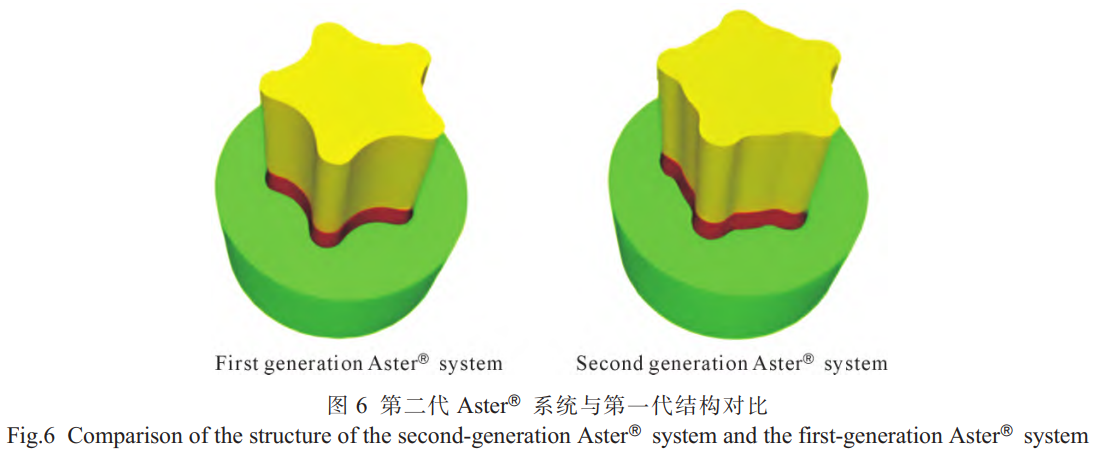

LISI在2017年發布了第二代Aster?系統，如圖6所示。第二代Aster?系統相比于第一代Aster?系統最大的變化是增大了接觸面積，使扭矩作用于一個更大的區域，從而使應力分布更加均勻并最小化。

LISI公司在五角凹槽的研發過程中，研究了各種形狀的凹槽，其中包括奇數和偶數凹槽，對其扭力傳遞和安裝工具的脫出性(Cam-Out)分別進行了分析。研究發現，弧面凹槽比直面凹槽具有更大的扭力傳遞能力；奇數凹槽比偶數凹槽具有更佳的脫出性，最終確定了五角凹槽為最佳，LISI稱其為Aster?系統。

正是因?yàn)锳ster凹槽相比內六角凹槽可以保持更高的扭力，因此Aster凹槽特別適合復合材料應用。綜上，在第一代的基礎上，第二代高鎖緊固件在螺紋過渡區域(螺紋外桿)添加鼓包，螺紋外徑與釘桿直徑尺寸差增加，高鎖螺母基本不變；第三代高鎖緊固件優化螺紋收尾區域，縮短了螺紋長度，進一步降低高鎖螺母深孔長度；最新一代高鎖緊固件重新設計高鎖螺栓尾部凹槽，內六角凹槽變成五瓣凹槽，與之匹配的STR高鎖螺母采用拓?fù)浣Y(jié)構優化設計，相比于第三代高鎖螺母，其減重達20%。

3、抽芯鉚釘代際發展

在20世紀50年代，抽芯鉚釘?shù)膭?chuàng)始人LouHuck利用胡克定律發明了首款抽芯鉚釘緊固件。抽芯鉚釘作為緊固件可以用于栓接或鉚接。由于抽芯鉚釘緊固件具有高緊固力、永不松動及高抗剪力等性能，經常被用來取代焊接。最初的抽芯鉚釘，其結構非常簡單，是由一個帶有空心釘套的管狀鉚釘和一個穿過中心的芯桿組成。安裝時，將抽芯鉚釘組件插入并穿過連接部件上預制的孔中，通過使用專用的工具將芯桿頭部拉入到鉚釘本體中，使鉚釘本體膨脹，并使其在背面張開，然后芯桿被拉斷，完成鎖緊。這類最初的抽芯鉚釘，實際是通過摩擦力來實現鎖緊的，即芯桿與釘套之間的摩擦力。但是在高振動的應用中，這種鎖緊方式是不可靠的，很容易發生脫落。為了克服這個問題，逐漸出現了通過機械鎖緊的抽芯鉚釘。在安裝過程中，安裝工具以持續、穩定的拉力拉動芯桿直至鎖環在鉚釘釘套內變形，鎖環變形后會填充在鉚釘釘套的凹槽內，將芯桿與釘套牢固的鎖定在一起，工具繼續施加壓力，使芯桿在指定位置發生斷裂，繼而完成安裝。美國是最早生產和使用抽芯鉚釘?shù)膰?guó)家，CherryAerospace公司在第二次世界大戰后迅速發展，成為全球領先的航空航天單面連接緊固件設計和制造商，它的名字幾乎成為航空航天緊固件的代名詞，旗下Cherry系列鉚釘更是行業中應用最廣泛的系列。

現代飛機所用緊固件的總質量可占飛機總重的5%~6%，一架中型飛機上的各類緊固件可達200~300萬個。

隨著現代飛機對減重的強烈需求，復合材料逐漸取代傳統金屬，結構上大量使用單面連接的抽芯鉚釘，主要用于封閉空間的永久性連接，其具有輕質、比強度高、自鎖等特點。抽芯鉚釘結構形式分為螺紋抽芯鉚釘和拉拔型抽芯鉚釘。螺紋抽芯鉚釘依靠螺紋鎖緊，拉拔型抽芯鉚釘依靠機械鎖緊。復合材料結構使用的螺紋抽芯鉚釘已發展出了多種結構形式，以美國Monogram公司開發的螺紋抽芯鉚釘最為典型，有芯桿露出型的Visu-Lok型抽芯鉚釘、芯桿平斷型Composi-Lok型抽芯鉚釘、干涉型Radial-Lok型抽芯鉚釘、主承力型Osi-Bolt型抽芯鉚釘?shù)龋€發展出自動化連接的螺紋抽芯鉚釘類型。

用于復合材料結構的拉拔型抽芯鉚釘以美國Cherry公司的MaxiBolt最為典型。抽芯鉚釘代際發展種類繁瑣，錯綜復雜，可按抽芯鉚釘結構形式分為螺紋抽芯鉚釘和拉拔型抽芯鉚釘，以美國Monogram公司和Cherry公司的抽釘產品最具代表性。下文將按照這兩種結構進行分類。

3.1螺紋抽芯鉚釘

3.1.1第一代螺紋抽芯鉚釘

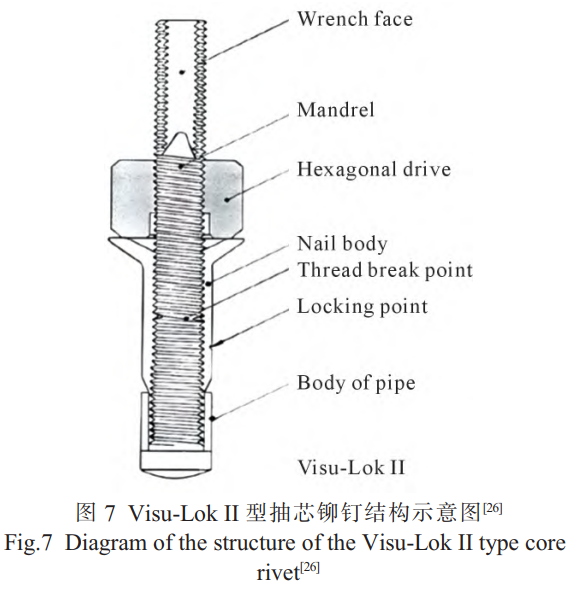

第一代螺紋抽芯鉚釘如Visu-Lok?型抽芯鉚釘，Visu-Lok分為Visu-LokI和Visu-LokII型抽芯鉚釘，主要區別為有無驅動螺母，材料主要為合金鋼、鋁、鈦合金、鎳合金等。專適用于金屬材料，斷裂后斷口需要修整；自鎖裝置可在劇烈振動環境中防止松動，頭部樣式具有凸頭和沉頭，適用于剪切和拉伸應用[26]。Visu-LokII型抽芯鉚釘結構如圖7所示。

3.1.2第二代螺紋抽芯鉚釘

第二代螺紋抽芯鉚釘如Composi-Lok?型號，用于復合材料或金屬結構的抽芯鉚釘。

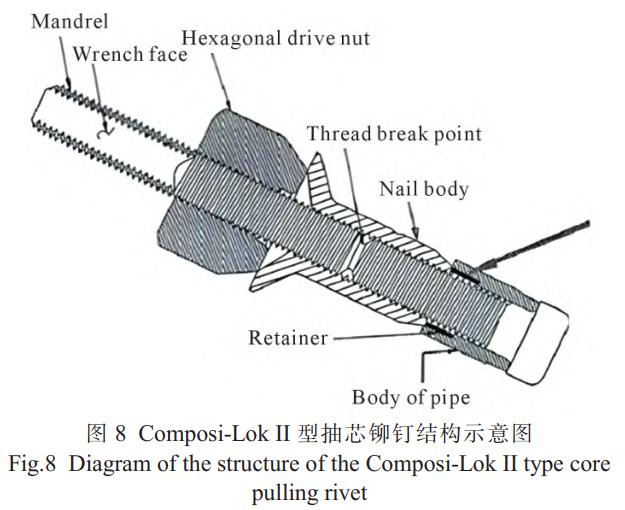

Composi-Lok管體比Visu-Lok管體長，并且在接觸區域有一個沉孔，會產生一個弱化區域，使管體的這一部分向外突出，形成具有典型特征的大鐘形，可對復合材料起到保護作用。該類型抽芯鉚釘材料包括鈦或CRES材料，以用來抵抗電偶腐蝕；相比于第一代，驅動螺母進一步簡化，新結構塑料嵌件確保管體的凸起部分360°均勻形成。Composi-LokII型抽芯鉚釘，可以實現機器人安裝和銑平，涂漆表面具有美感，安裝完具有超平齊性。適用于金屬材料或復合材料的連接。Composi-LokII型抽芯鉚釘結構如圖8所示。Composi-LokII型抽芯鉚釘主要型號包括MBF2110、MBF2111、MBF2120等。Composi-Lok3是Composi-Lok系列中最新的節省成本的設計。相比于第一代螺紋抽芯鉚釘而言，

Composi-Lok3抽芯鉚釘具有齊平斷裂功能，螺紋桿斷裂后無需二次銑平、銑削或研磨操作即可滿足空氣動力學齊平度要求，這也是第二代螺紋抽芯鉚釘最大的特點，且更適用于復合材料的連接。

3.1.3第三代螺紋抽芯鉚釘

第三代螺紋抽芯鉚釘如MonogramAerospaceFasteners的新型Composi-LiteTM芯桿的材料由鈦合金替換了不銹鋼，是在Composi-LokTM型基礎上改良的抽釘，主要目的是為了滿足現代航空業對減重的迫切需求。在保證了原有Composi-Lok?型抽芯鉚釘優勢的基礎上，減輕了至少20%的質量。Composi-LiteTM抽芯鉚釘主要型號包括MBF2140、MBF2141、MBF2143等。

3.1.4第四代螺紋抽芯鉚釘

第四代螺紋抽芯鉚釘如Radial-Lok?抽芯鉚釘。為了更好的適應復合材料的裝配問題，以及提供高抗疲勞強度和雷擊損壞保護。Radial-Lok?抽芯鉚釘由此發展而來，它是一款獨特的孔填充盲螺栓。

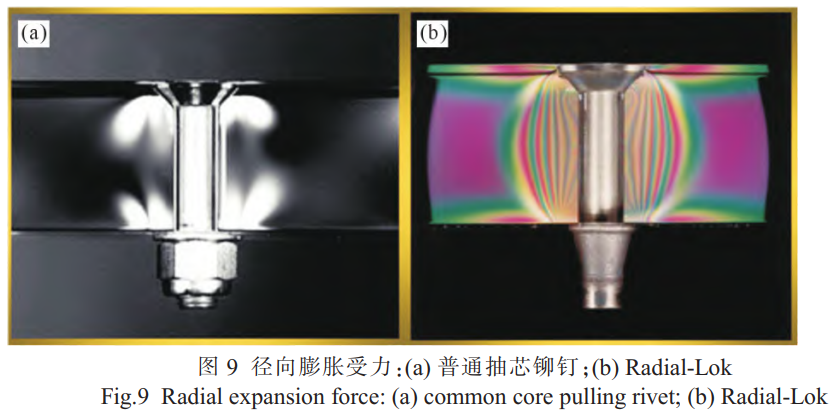

RadialLok獨特的填孔特性可產生均勻的徑向膨脹，產生更緊密的接頭，與傳統緊固件的優勢對比，在機械性能方面更有優勢，如圖9所示。

相比于第三代螺紋抽芯鉚釘，Radial-Lok?抽芯鉚釘在芯桿外部增加了襯套，用于鋁合金和復合材料結構，適用于干涉配合。安裝后，整個緊固件夾持處360°徑向膨脹高達005″，實現對復合材料孔壁的干涉；夾緊力更高、抗振性能和耐疲勞性能更好；可靈活選用3/16″至3/8″直徑的凸頭和100°平頭。Radial-Lok抽芯鉚釘主要型號包括MRL3210、MRL3212。

3.1.5第五代螺紋抽芯鉚釘

第五代螺紋抽芯鉚釘如OSI-Bolt?抽芯鉚釘。

OSI-Bolt?抽芯鉚釘是一種獨特的新型緊固系統，專門設計用于直接替代實心柄銷和套環系統；其剪切、拉伸和預緊性能達到甚至超過實心柄銷和套環系統，主要材料為鈦合金。OSI-Bolt?抽芯鉚釘具有較大的盲側占用面積，加上業界最高的預載荷，使其適用于復合材料和金屬機身。OSI-Bolt抽芯鉚釘主要型號包括BG2081、BG2028、BG2186等。由于Visu-Lok和Composi-Lok等典型螺紋抽芯鉚釘?shù)脑O(shè)計將螺紋置于剪切平面內，使其剪切強度降至75KSI[27]，但OSI-Bolt?抽芯鉚釘將螺紋置于剪切平面外，使其剪切強度達到112KSl。

綜上，第一代螺紋抽芯鉚釘，依靠鎖環在釘體內變形實現機械鎖緊，需要銑平；第二代螺紋抽芯鉚釘釘套長度增加，增加嵌件，確保釘套凸起部分360°均勻形成，不需要銑平；第三代螺紋抽芯鉚釘芯桿采用鈦合金，較第二代螺紋抽芯鉚釘來說實現減重20%；第四代螺紋抽芯鉚釘采用襯套設計，使裝配過程中產生均勻的徑向膨脹，實現對復合材料孔壁的干涉，提供有效的雷擊損害保護，最新一代螺紋抽芯鉚釘把螺紋置于剪切平面外，使之剪切強度達112KSI。

3.2拉拔型抽芯鉚釘

3.2.1第一代拉拔型抽芯鉚釘

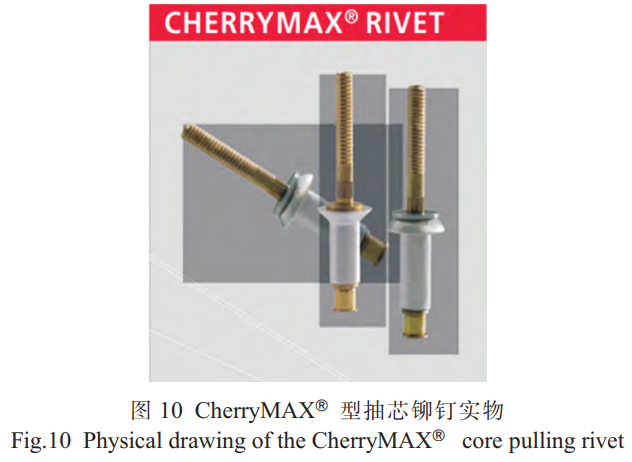

第一代拉拔型抽芯鉚釘如CherryMax?系列盲鉚釘，包括CherryMAX?鉚釘。CherryMAX?是一種鎖定主軸盲鉚釘，具有明顯可視機械鎖定裝置和安裝墊圈，可以消除磨損的砧座所帶來的問題。由于在安裝過程中形成了大的盲側軸承表面，因此被稱為“凸起”緊固件，適用于薄板連接。CherryMAX?鉚釘作為可靠的高強度結構緊固件，它具有“安全鎖定”鎖圈，可以更可靠地完成連接。CherryMAX?型抽芯鉚釘始于二十世紀80年代，其巧妙地在鼓包型抽芯鉚釘和拉絲型抽芯鉚釘?shù)幕A(chǔ)上，研發生產而成，不僅安裝后芯桿斷口平整，無需銑平，其內置式設計使鎖緊可靠性更強，鎖環極不容易脫落，降低了裝配作業成本，使用單動拉鉚槍就能完成作業，效率非常高[28]?？朔艘粋€(gè)大型軸承表面結構中的弱點，即使在特別薄板層疊安裝應用中，也能形成可靠而牢固的鉚接。該型抽芯鉚釘主要型號包括CR3212、CR3213、CR3214等。CherryMAX?型抽芯鉚釘如圖10所示。

3.2.2第二代拉拔型抽芯鉚釘

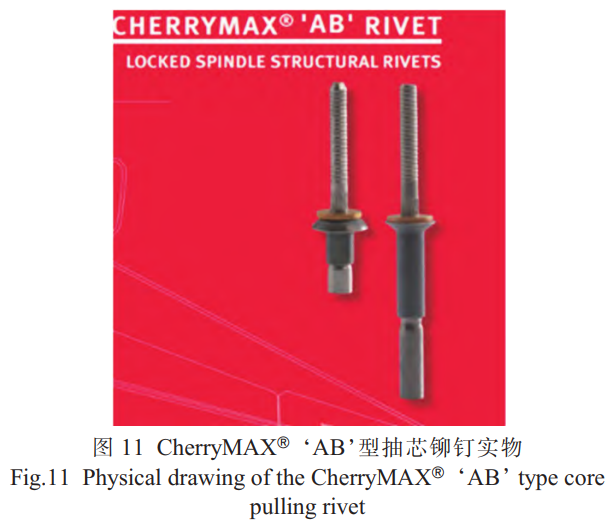

第二代拉拔型抽芯鉚釘如CherryMAX?‘AB’型抽芯鉚釘，如圖11所示。

CherryMAX?‘AB’型抽芯鉚釘是CherryMAX?型抽芯鉚釘?shù)纳?jí)版，它能在鉚接完成時鎖環處于芯桿的斷頸槽位置，如芯桿拉斷時，墊片頂緊鎖環，鎖環變形并緊貼芯桿，使鎖環最大限度地發揮鎖緊作用，也具有出色的孔填充能力。CherryMAX?‘AB’型抽芯鉚釘主要型號包括CR4172、CR4522、CR4622等。

3.2.3第三代拉拔型抽芯鉚釘

第三代拉拔型抽芯鉚釘如CherryLOCK?系列抽芯鉚釘。

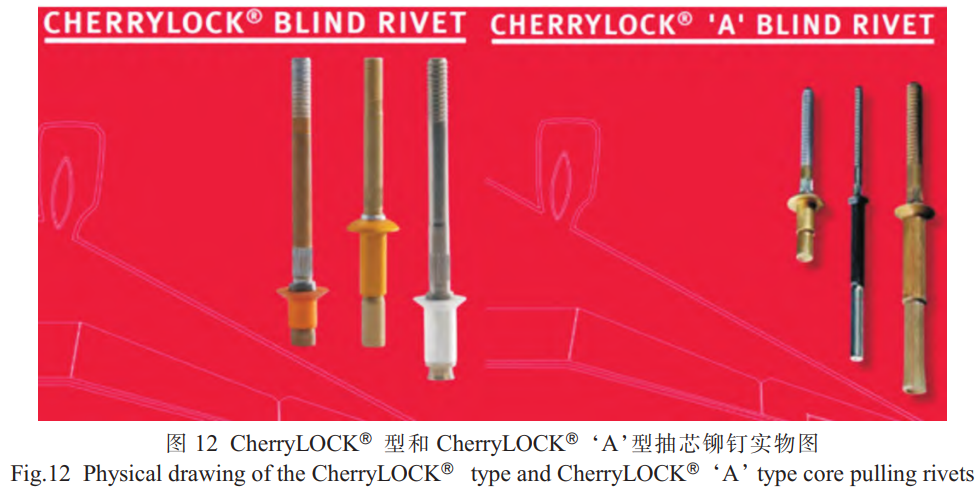

CherryLOCK?系列盲鉚釘包括CherryLOCK?抽芯鉚釘和CherryLOCK?‘A’抽芯鉚釘，如圖12所示。CherryLOCK?是一個完整的剪切緊固系統。

該抽芯鉚釘類似于一個實心鉚釘，確保更高的拉伸和剪切強度；芯桿材質為鋼和鉻鎳鐵合金，高芯桿斷裂載荷提供高預載荷，獲得較高的疲勞強度；較低的平頭高度，適用于薄板，可用于在厚板和薄板中實現最佳強度和性能，主要型號包括CR2248、CR2249等。

CherryLOCK?‘A’是一種單面使用，機械鎖定的拉絲緊固件，具有各種尺寸、材料和強度水平。該緊固件特別適用于需要出色的安裝孔填充性能。它具有全系列頭部樣式，直徑和握持長度適合各種應用要求，主要型號包括CR2172、CR2672等。

3.2.4第四代拉拔型抽芯鉚釘

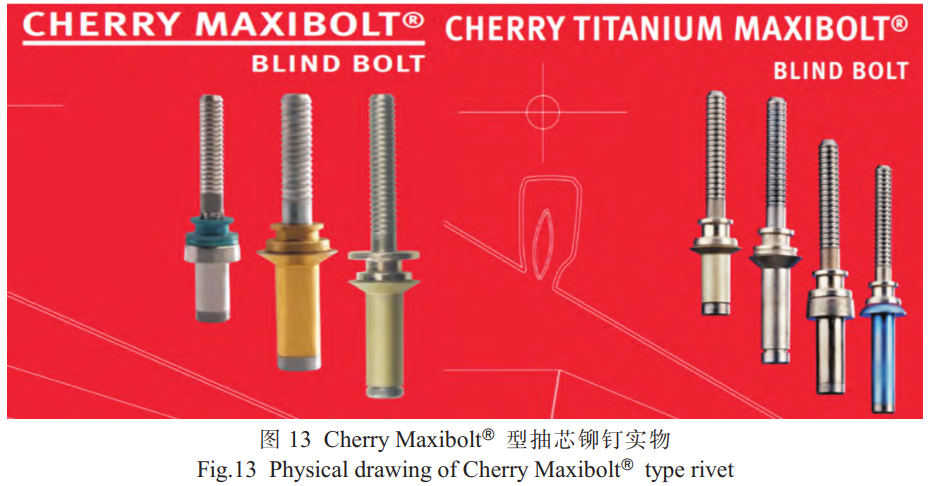

最新一代拉拔型抽芯鉚釘：CherryMaxibolt?系列抽芯鉚釘，其芯桿、芯桿材料包括合金鋼和鈦合金；鎖緊環材料包括A-286耐腐蝕鋼和鉻鎳鐵合金，合金鋼制材料的剪切強度達112KSI。A-286材料的剪切強度為95KSI，主要用在高負荷結構中。

Maxibolt?Plus盲鉚釘有-5、-6和-8直徑以及不銹鋼和鈦材料。創造了更大的盲側受力面積，它們?cè)诒“搴头墙饘賾?yīng)用中提供了卓越的性能。相比于上一代，CherryMaxibolt?鈦合金系列抽芯鉚釘具有擴展的屬性，適用于金屬和復合材料應用，擴展的握持范圍可適應不同的應用厚度[2]。其提供齊平、無毛刺的安裝，無需銑平，通過使用具有獨特移位墊圈設計來提供快速一致的安裝。全鈦芯桿和釘套與特殊復合材料兼容，在安裝過程中不會對結構的出口側造成分層，并提供高達7°的盲側斜率公差，實物圖如圖13所示。

CherryMaxibolt?系列抽芯鉚釘主要型號包括CR7310、CR7620、CR7770S等。綜上，第一代拉拔型抽芯鉚釘，安裝了墊圈，可以消除安裝過程中的磨損，內置式鎖環設計使鎖緊可靠性更強，鎖環極不易脫落；第二代帶有擠壓法蘭的變形鎖定環，為芯桿提供永久的機械鎖；第三代具有出色的安裝孔填充能力，最新一代獨特的移動墊圈設計提供快速一致的安裝，全鈦釘套和芯桿，與復合材料兼容，形成較大的盲側受力面積。

4、國外高鎖、抽釘?shù)难邪l(fā)模式與迭代邏輯

國外高鎖緊固件和抽芯鉚釘產品的一般研發模式是一個迭代的過程，包括以下步驟：①市場調研和用戶需求分析。研發團隊需要了解市場需求和用戶需求，以便開發出符合市場需求的產品。這個過程可以通過市場調研、競爭分析、用戶訪談等方式進行。

②產品設計和規劃。在了解市場需求和用戶需求的基礎上，研發團隊需要進行產品設計和規劃。這個過程包括制定產品功能、特性、使用場景、技術方案等。

③樣品制作和測試。設計和規劃完成后，研發團隊需要制作樣品并進行測試。這個過程包括性能測試、安全測試等，以確保產品的質量和性能符合預期。

④用戶反饋和改進。樣品測試完成后，研發團隊需要向用戶提供試用機會，并收集用戶反饋。根據用戶反饋，研發團隊需要對產品進行改進和優化，以提高產品的用戶體驗和質量。

⑤產品發布和推廣。經過多次迭代和改進后，研發團隊可以發布產品并進行推廣。

總之，產品的一般研發模式是一個迭代的過程，包括市場調研、產品設計和規劃、樣品制作和測試、用戶反饋和改進、產品發布和推廣等步驟。這個過程需要研發團隊與市場人員、設計師、工程師、測試人員等各個部門的緊密合作，以確保產品的質量和性能符合預期，并滿足市場需求和用戶需求[29]。

5、高鎖緊固件及抽芯鉚釘產品發展建議

5.1高鎖緊固件

(1)輕量化發展在強度允許的條件下，優化結構設計，盡可能在保證強度的情況下減輕質量。比如對緊固件頭型的選擇，在可允許的范圍內，適當減小緊固件的頭型尺寸，雖然單個緊固件減少的重量有限，但是在大批量安裝的情況下，宏觀減重效果非?？捎^。如高鎖螺母強度進一步提升，可降低高鎖螺母沉孔深度，減輕結構重量。隨著飛機先進性的提高和航空材料技術的發展，對緊固件及其材料提出了更高的減重要求。Ferrero[30]提出了緊固件材料的兩步發展目標。第一階段要求緊固件抗拉強度、剪切強度分別達到1241和703MPa的水平，相應的材料抗拉強度、剪切強度和伸長率應分別達到1379、745MPa和10%的水平。第二階段期望緊固件的抗拉強度、剪切強度分別達到1517和862MPa的水平，對材料的力學性能要求更高。

(2)自動化發展當前，國內飛機裝配連接作業仍大量采用手工方式，其制造模式仍為手工作業為主、自動化半自動化裝配作業為輔。這種傳統的飛機制造模式，無論從作業質量、作業精度上，還是作業效率上都無法滿足現代飛機制造的要求。國外在2017年巴黎航空展上，OPTIBLINDTM緊固件亮相，該系統專為自動化裝配過程而設計，稱為“單側”組裝系統，機器人僅在結構外部進行操作。這種新型緊固件可滿足飛機制造商降低成本和提高生產率的要求。OPTIBLINDTM緊固件保證了與當前“雙通道”緊固件相同的性能[31]。為保證將來國內現代飛機，特別是大型民用飛機制造的高質量、高精度、長壽命、高效率的連接要求，根據國內飛機制造上的先進長壽命高鎖緊固件連接技術發展現狀，參照國外軍、民機先進長壽命連接技術的總體應用狀況，需要積極拓展先進長壽命連接技術的工藝研究，特別是面向新材料的連接制造工藝，如復合材料的連接等。

(3)數字化發展隨著航空航天事業的蓬勃發展，高鎖螺母與高鎖螺栓在軍民飛機上被大量使用。大力開展在線檢測技術研究，飛機裝配過程中大量采用機械連接，每個連接位置的質量都將直接影響整個飛機的裝配質量，每個連接位置質量檢測與控制的好壞，也就成為控制飛機總體裝配質量的關鍵。隨著對結構安全性、可靠性要求的不斷提高,結構損傷的在線監測和診斷日益引起人們的高度重視。結構健康狀態監控，預防性維修，實時監控飛機關鍵、重要鏈接區域的健康狀態，需要智能化的高鎖緊固件。

5.2抽芯鉚釘

(1)目前，飛機制造大量采用新型復合材料，但因復合材料會與鋁材和鋼材等材質的緊固件發生接觸性電化學腐蝕，各大飛機制造廠逐漸傾向于使用比強度高、耐腐蝕的鈦及鈦合金材質的緊固件。但鈦合金緊固件造價高昂，選用新型防護涂層消除或減少接觸性電化學腐蝕。

(2)一般抽芯鉚釘在結構上包括芯桿、釘套和其他配件，為了實現緊固的功能，需要在安裝過程中讓釘套變形，因此釘套的材料均選擇塑性好但強度較低的材料，由此導致抽芯鉚釘?shù)目辜裟芰ζ毡樾∮谕睆揭?guī)格的高強度螺栓，且抽芯鉚釘?shù)目估阅芤草^低，因此盡可能提高抗拉抗剪強度尤為重要。

(3)一般抽芯鉚釘輕量化方向發展，在保證抗拉抗剪強度的情況下，芯桿選用輕質材料，如鈦合金，可使抽芯鉚釘?shù)男阅芴嵘?，且重量減輕。

(4)抽芯鉚釘釘套的握持長度能自由適應一定的安裝厚度，無需選擇特定型號的抽芯鉚釘。

6、結論

(1)通過結構優化高鎖緊固件穩定性不斷提高，同時輕量化也在不斷突破。在第一代的基礎上，第二代高鎖緊固件在螺紋過渡區域(螺紋外桿)添加鼓包，螺紋外徑與釘桿直徑差距增加，使其最大限度地降低高干涉配合條件下，螺紋對安裝孔損傷的可能性，高鎖螺母與上一代相比基本不變；第三代高鎖緊固件通過優化螺紋收尾區域，縮短了螺紋長度，進一步降低高鎖螺母深孔長度，進而實現減重目標。最新一代高鎖緊固件重新設計高鎖螺栓尾部凹槽，內六角凹槽改為五瓣凹槽，提高了結構可靠性，與之匹配的STR高鎖螺母采用拓?fù)浣Y(jié)構優化設計，實現減重20%。

(2)通過關鍵部件的材料替換以及新設計的使用，螺紋抽芯鉚釘質量在不斷降低，強度在不斷提高。第一代螺紋抽芯鉚釘依靠鎖環在釘體內變形實現機械鎖緊，但需要銑平；第二代管體長度增加，且在管體接觸區域設計一個沉孔，產生弱化區域，對復合材料起到保護作用；同時增加嵌件，確保套筒凸起部分360°均勻形成，不需要銑平；第三代芯桿采用鈦合金，減輕了至少20%的重量；第四代采用襯套設計，使裝配過程中產生均勻的徑向膨脹，實現對復合材料孔壁的干涉，提供有效的雷擊損害保護，最新一代把螺紋置于剪切平面外，使之剪切強度達112KSI。

(3)通過鎖環的改進以及墊圈設計的進步，拉拔型抽芯鉚釘?shù)目煽啃栽诓粩嗵岣撸瑫r(shí)安裝也更加便利。

第一代拉拔型抽芯鉚釘，安裝了墊圈，可以消除安裝過程中的磨損，內置式鎖環設計使鎖緊可靠性更強，鎖環極不易脫落，解決了薄板層疊安裝問題；第二代帶有擠壓法蘭的變形鎖環，可以為芯桿提供永久的機械鎖；第三代具有出色的安裝孔填充能力，最新一代獨特的移動墊圈設計實現一種快速一致的安裝方法，全鈦合金釘套和芯桿與復合材料兼容，形成較大的盲側受力面積，并提供高達7°的盲側斜率公差，特別適用于金屬和復合材料應用。

參考文獻：

[1] 李英亮. 緊固件概論[M]. 北京：國防工業出版社，2014. LI Y L. Fasteners basis [M]. Beijing:National Defense Industry Press, 2014.

[2] 李蒙，鳳偉中，關蕾，王新，張永強，王儉. 航空航天緊固件用鈦合金材料綜述[J].有色金屬材料與工程，2018, 39(4): 49-53.

LI M, FENG W Z, GUAN L, WANG X, ZHANG Y Q, WANG J. Summary of titanium alloy for fastener in aerospace[J]. Nonferrous Materials and Engineering, 2018, 39(4): 49-53.

[3] 王肇宇. 國際航空航天緊固件發展現狀及趨勢研究[J]. 宇航總體技術，2018, 2(4): 1-7, 30. WANG Z Y. The study of international aerospace fastener status and development trend [J].Astronautical Systems Engineering Technology, 2018, 2(4): 1-7, 30.

[4] 張寶嶺， 高華. 關于建設民用航空發動機標準件/通用小零件數據庫的幾點思考[J]. 科技視界，2018(16): 44-45, 18.

ZHANG B L, GAO H. Reflections on the establishment of standard parts and general small parts database for civil aero-engines [J]. Science & Technology Vision, 2018(16): 44-45, 18.

[5]PENNEY N . Large diameter slotted tension pins vs. alternative fas teners (bolt/nut, groove pin, coil pin)[J]. American Fastener Journal, 2018, 34(5-6): 28-30.

[6] YAVUZBARUT T. Manufacturing with alloyed steels: Economically & ecologically [J]. Fastener Technology International, 2017 (12)/2018(1): 70-74.

[7] AVELLON G. Thread locking chemicals [J]. American Fastener Journal, 2018: 42, 44.

[8] 王凱波，王浩凌，周海建. 緊固件行業集成配套供應服務模式探索[J]. 機電產品開發與創新，2022,35(1): 173-175.

WANG K B, WANG H L, ZHOU H J. Study on integrated supply mode for fastener industry[J].Development & Innovation of Machinery & Electrical Products, 2022, 35(1): 173-175.

[9] 夏新鑫. 抽芯鉚釘?shù)慕Y(jié)構原理及應用介紹[J]. 裝備制造技術，2017(11): 145-146, 155.

XIA X X.Structure principle and application of core-pulling rivet[J]. Equipment Manufacturing Technology, 2017(11): 145-146, 155.

[10] 蔡婧. 平尾壁板緊固件的選用簡介[J]. 民用飛機設計與研究，2008 (3): 38-42. CAI J. Brief introduction to the selection of fasteners for flat tail wall panels[J]. Civil Aircraft Design and Research, 2008(3): 38-42.

[11] 吳 桃. 鐵路貨車專用拉鉚釘及套環試制工藝[J]. 機械研究與應用，2015, 28(6):187-188.

WU T. Trail-production technology of the special pulling rivet and lantern ring for rail wagon[J]. MechanicalResearch&Application, 2015, 28(6): 187-188.

[12] 吳偉， 劉向堯， 田仁旺. 數據庫技術在航空緊固件中的應用[J].貴州農機化，2020(4): 35-38, 47.

WU W, LIU X Y, TIAN R W. Application of database technology in aviation fasteners [J]. Guizhou Agricultural Mechanization , 2020(4): 35-38, 47.

[13] 代禮斌，萬紅，王東哲，張志國，王明波. 熱處理工藝對 A286 合金組織和性能的影響[J]. 熱加工工藝，2018, 47(22): 181-184.

DAI L B, WAN H, WANG D Z, ZHANG Z G, WANG M B. Effect of heat treatment process on microstructure and properties of A286 alloy[J]. Hot Working Technology, 2018, 47(22): 181-184.

[14] 朱行欣， 胡曉培. 國內航空航天用高溫合金緊固件發展現狀[J].金屬制品，2023, 49(3): 1-3.

ZHUX X, HU X P. Development status of superalloy fasteners for domestic aerospace [J]. Steel Wire Products, 2023, 49(3): 1-3.

[15] 齊歡. INCONEL 718(GH4169)高溫合金的發展與工藝[J]. 材 料工程，2012(8): 92-100.

QI H. Review of INCONEL 718 alloy: Its history, properties, processing and developing substitutes [J]. Journal of Materials Engineering, 2012(8): 92-100.

[16] 劉輝， 蔡新宇. 熱加工參數對 GH738 合金動態再結晶行為的影 響[J]. 鋼鐵研究學報，2014, 26(3): 46-50.

LIU H, CAI X Y. Effect of hot working parameters on dynamic recrystallization behavior of GH738 alloy [J]. Journal of Iron and Steel Research, 2014, 26(3): 46-50.

[17] 張利軍，王幸運，郭啟義，謝田，薛祥義，常輝. 鈦合金材料在我國航空緊固件中的應用[J]. 航空制造技術，2013(16): 129-133.

ZHANG L J, WANG X Y, GUO Q Y, XIE T, XUE X Y, CHANG H. Application of titanium alloy in Chinese aircraft fastener [J]. Aeronautical Manufacturing Technology, 2013(16): 129-133.

[18] 劉風雷. 我國航空鈦合金緊固件的發展[J]. 航空制造技術，2000 (6): 39-40, 55.

LIU F L.Development of aeronautical Ti alloy fastener in China [J]. Aeronautical Manufacturing Technology, 2000(6): 39-40, 55.

[19] 汶建宏，楊冠軍，葛鵬，毛小南，趙映輝. β 鈦合金的研究進展[J].鈦工業進展，2008(1): 33-39.

WEN J H, YANG G J, GE P, MAO X N, ZHAO Y H. The research progress of β titanium alloys[J].Titanium Industry Progress, 2008 (1): 33-39.

[20] 《中國航空材料科手冊》編輯委員會. 中國航空材料手冊[M]. 北京：中國標準出版社，2002.

Editorial Committee of China Aeronautical Materials Handbook. China aeronautical materials handbook [M]. Beijing: Standards Press of China, 2002.

[21] 葉紅川，王彥皓，張雪華，曲恒磊. β 相區熱處理對 TC4-DT 合金板材組織和性能的影響[J]. 熱加工工藝，2011, 40(16): 179-181.

YE H C, WANG Y H, ZHANG X H, QU H L. Effect of heat treatmentin β area on microstructures and properties of TC4-DT alloy sheet[J]. Hot Working Technology,

2011, 40(16): 179-181.

[22] 張平平，王慶娟，高頎，王快社. 高強 β 鈦合金研究和應用現狀[J]. 熱加工工藝，2012, 41(14):51-55.

ZHANG P P, WANG Q J, GAO J, WANG K S. Research and application status of high-strength β Ti alloy [J]. Hot Working Technology, 2012, 41(14): 51-55.

[23] 苗生沛，張輝. 航空發動機用緊固件現狀分析[J]. 科技創新與應 用，2022, 12(9): 95-98. MIAO S P, ZHANG H. Analysis of fasteners for aero-engine [J]. Technology Innovation and Application,2022, 12(9): 95-98.

[24] 張慶東. 美國鋁業公司旗下航空航天產業發展路徑分析[J]. 有色金 屬加工，2022, 51(2): 1-5.

ZHANG Q D. Analysis on development path of Alcoa's aerospace industry[J]. Nonferrous Metals Processing, 2022, 51(2): 1-5.

[25] 劉風雷，徐鑫良，孫文東. 復合材料結構用緊固件技術[J]. 宇航總體技術，2018, 2(4): 8-12.

LIU F L, XU X L, SUN W D. The fasteners technology for composite structures[J]. Astronautical Systems Engineering Technology, 2018, 2(4): 8-12.

[26] 郎福權. 螺紋緊固件防松性能的影響因素分析[J]. 現代制造技術與裝備，2019(11):112-113.

LANG F Q. Analysis of the influencing factors on the looseness-proof performance of thread fasteners [J]. Modern Manufacturing Technology and Equipment, 2019(11): 112-113.

[27] 陳興安，陳金云. 機械鎖緊鼓包型抽芯鉚釘研制與應用[J]. 航空制造技術，2006(3): 93-95, 99.

CHEN X A, CHEN J Y. Development and application of mechanical locked spindle and bulbed rivet [J]. Aeronautical Manufacturing Technology, 2006(3): 93-95, 99.

[28] 孫維恒. 盲鉚釘?shù)幕仡櫤驼雇鸞J]. 緊固件工業通訊，1990(4): 7-9.

SUN W H. Review and prospect of blind rivets [J]. Fasteners Industrial Communications, 1990(4):7-9.

[29] 中國行業研究網. 我國緊固件產業發展任重道遠[J]. 機械工業標準化與質量，2012(12): 9.

China Industry Research Network. The development of fastener industry in China has a long way to go[J]. Machinery Industry Standardization & Quality, 2012(12): 9.

[30] FERRERO G J.Candidate materials for high-strength fastener applications in both the aerospace and automotive industries [J]. Journal of Materials Engineering and Performance, 2005, 14: 691-696.

[31] HAMEDANI S S. An analysis of japans fastener statistics in full year 2017[J].Fastener World, 2018: 272-273.
