TC4（Ti-6Al-4V）為一種α＋β鈦合金，具備比強度高、耐蝕性好、高溫性能優異等諸多優點，廣泛應用于制造航空結構件和航空發動機的風扇、鼓筒等[1]，是目前鈦合金材料中應用范圍最廣、使用量最大、研究最為深入、技術成熟度最好的鈦合金之一[2-4]。TC4鈦合金被用來制造航空飛行器瓦楞夾層結構排氣管時，需要考慮瓦楞夾層格柵與面板的搭接連接。

真空釬焊作為一種關鍵的連接技術，具有精度高、變形小、避免高溫情況下N₂、H₂、O₂等氣體對鈦合金本體及釬焊界面組織性能的影響，尤其適用于精密薄壁零件的連接[5-9]，是鈦合金瓦楞夾層結構的主要連接方法[10]。

鄧云華等[11]采用TiZrCuNi釬料實現了TC4鈦合金仿蓮房特征芯體與面板界面焊合率良好、界面顯微組織均勻的真空釬焊。商磊等[12]采用Ti-Zr-Ni-Cu釬料，在釬焊溫度為930℃，保溫時間為30min條件下對TC4鈦合金蜂窩板進行釬焊，面板與蜂窩芯釬焊效果良好，未出現脫焊、虛焊等現象。靜永娟等[13]采用Ti-37.5Zr-15Cu-10Ni釬料對TC4鈦合金進行了釬焊，釬焊后的室溫抗拉強度可達1007.6MPa。盡管已有不少學者開展了TC4鈦合金TiZrCuNi系釬料的對接真空釬焊研究，而瓦楞夾層格柵結構不僅涉及對接釬焊，部分還涉及搭接釬焊，因此需要進一步對TC4鈦合金TiZrCuNi系釬料的真空搭接釬焊接頭組織與力學性能進行研究。本文采用Ｂ-Ti57CuZrNi釬料，對TC4鈦合金板材以搭接方式進行了真空釬焊，并研究了釬焊工藝參數對接頭微觀組織和力學性能的影響，優化真空釬焊工藝參數，為后續獲得組織性能優良的TC4鈦合金瓦楞夾層格柵夾層結構提供重要的參考和實際應用價值。

1、試驗材料和方法

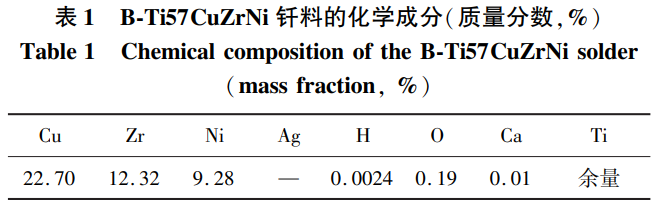

試驗采用的搭接釬焊基體為0.8mm厚TC4鈦合金板材，其β相變點溫度為980℃。釬焊釬料為Ｂ-Ti57CuZrNi箔材，其化學成分如表1所示。

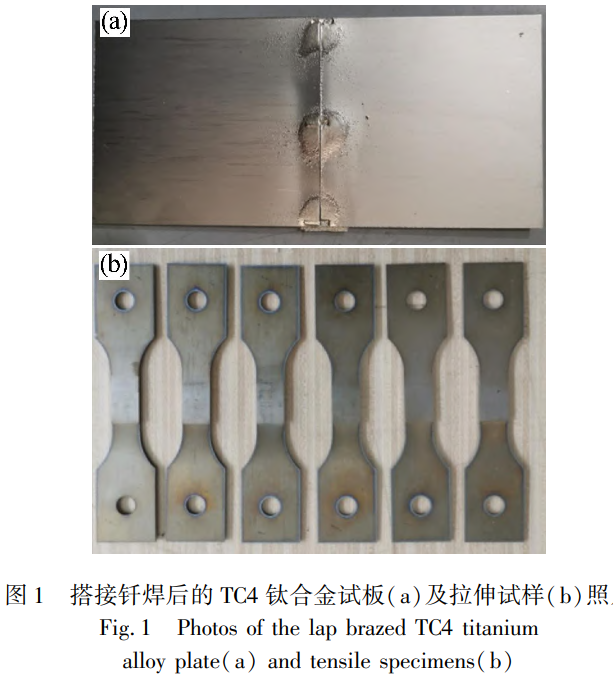

采用Ｂ-Ti57CuZrNi釬料以搭接方式對TC4鈦合金板材進行焊接，釬焊溫度為910～970℃，保溫時間為15～60min。搭接釬焊后的試板和加工好的力學性能測試試樣如圖1所示。室溫力學性能測試在ＭＴＳ-ＳＡＮＳＣＭＴ500拉伸試驗機上進行，高溫力學性能測試在ＨＹ-3080型高溫拉伸試驗機上進行。采用ＴＧ3000型光學顯微鏡對釬焊接頭微觀組織進行觀察與分析。

2、試驗結果與分析

2.1　焊接接頭組織

當釬焊溫度為970℃時，不同釬焊時間下Ｂ-Ti57CuZrNi釬料搭接釬焊TC4鈦合金試板焊接接頭的顯微組織如圖2所示。由于Ｂ-Ti57CuZrNi釬料的熔點為889℃，板材釬焊溫度為970℃，故釬焊接頭的微觀組織主要由Ｂ-Ti57CuZrNi釬料凝固組織及擴散過渡層（針狀組織）組成。此外，釬焊保溫時間對凝固組織和針狀組織層具有明顯影響。當釬焊時間為15min時，由圖2可明顯觀察到焊縫中白亮凝固組織和向焊縫內部生長的深灰色針狀相（β相），焊縫寬度約為150μm。延長焊接時間至30min時，凝固組織寬度降低，而針狀組織層寬度增加。當焊接時間為45min和60min時，已基本觀察不到凝固組織，焊接接頭組織全部由針狀組織層構成。故隨焊接時間增加，焊縫凝固組織寬度降低，焊縫寬度和針狀組織層寬度均增加。

當釬焊時間為30min時，不同釬焊溫度下Ｂ-Ti57CuZrNi釬料搭接釬焊TC4鈦合金試板焊接接頭的顯微組織如圖3所示。結合圖2（ｂ）可以看出，釬焊溫度對焊接接頭的顯微組織具有顯著影響。當釬焊溫度為910℃時，焊接接頭的組織基本上由Ｂ-Ti57CuZrNi釬料凝固組織組成，焊縫寬度約為100μm。

升高焊接溫度為930℃時，焊縫寬度增加至約為180μm，焊縫中出現明顯的針狀組織層。當釬焊溫度為970℃時，凝固組織變少，針狀組織層增加，寬度約為200μm。

故隨焊接溫度增加，焊縫和針狀組織層寬度增加，凝固組織減少。

2.2　釬焊工藝參數對焊接接頭力學性能的影響

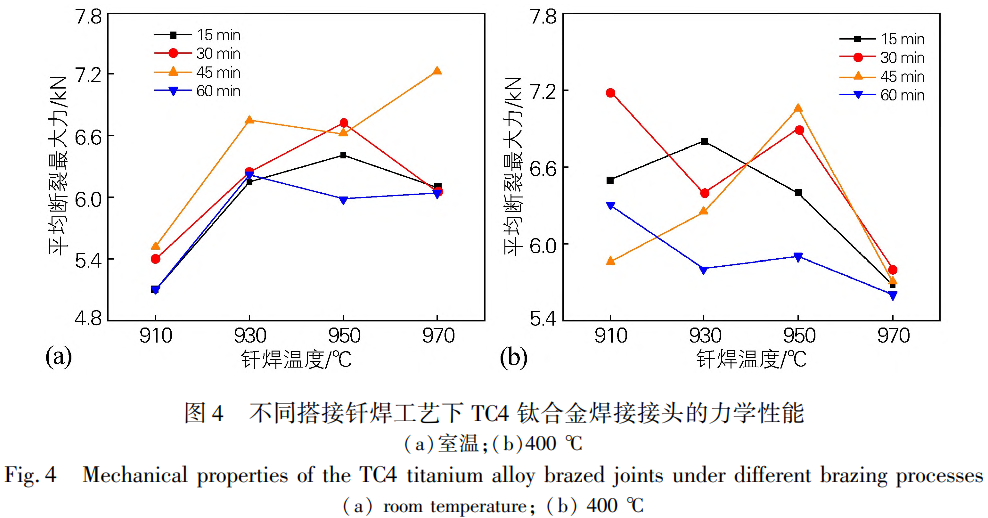

圖4為不同釬焊溫度和釬焊時間下Ｂ-Ti57CuZrNi釬料搭接釬焊TC4鈦合金試板焊接接頭的室溫和400℃高溫拉伸性能，可以看出，對于室溫拉伸性能而言（見圖4（ａ）），過低的釬焊溫度會導致焊接接頭的室溫拉伸性能降低，如910℃時的最大斷裂力僅為5.1～5.5ｋＮ，遠低于其它釬焊溫度，因而搭接釬焊溫度應高于910℃。對于400℃高溫拉伸性能而言（見圖4（ｂ）），釬焊溫度過高會導致焊接接頭的高溫拉伸性能顯著降低，如970℃時的最大斷裂力低于5.8ｋＮ，遠低于其它釬焊溫度，因而搭接釬焊溫度應低于970℃。另外，隨焊接時間增加，焊接接頭的室溫拉伸最大斷裂力先緩慢增加，當焊接時間超過45min后，室溫拉伸最大斷裂力明顯下降，因而搭接釬焊時間應不超過45min。故從釬焊接頭力學能來考慮，釬焊工藝參數應取釬焊溫度930～950℃、釬焊時間不超過45min為宜。

3、結論

1）TC4鈦合金釬焊接頭的微觀組織主要由Ｂ-Ti57CuZrNi釬料凝固組織及擴散過渡層的針狀組織組成。

2）隨焊接溫度升高，焊縫和針狀組織層寬度增加，凝固組織減少。隨焊接時間增加，焊縫凝固組織寬度降低，焊縫寬度和針狀組織層寬度均增加。

3）釬焊溫度低于930℃時會導致室溫拉伸性能降低，910℃時的最大斷裂力僅為5.1～5.5ｋＮ。釬焊時間高于45min時會導致室溫拉伸性能降低。

4）從釬焊接頭力學能來考慮，釬焊工藝參數取釬焊溫度930～950℃、釬焊時間不超過45min為宜。

參考文獻：

[1]魏玉順，馬青軍，武鵬博，等．TC4鈦合金激光焊接技術研究進展[Ｊ].電焊機，2023，53（8）：55-66．

ＷｅｉＹｕｓｈｕｎ，ＭａＱｉｎｇｊｕｎ，ＷｕＰｅｎｇｂｏ，ｅｔａｌ.ＲｅｓｅａｒｃｈｐｒｏｇｒｅｓｓｉｎｌａｓｅｒｗｅｌｄｉｎｇｔｅｃｈｎｏｌｏｇｙｏｆTC4TiｔａNiｕｍａｌｌｏｙ[Ｊ].ＥｌｅｃｔｒｉｃＷｅｌｄｉｎｇＭａｃｈｉｎｅ，2023，53（8）：55-66.

[2]ＷａｎｇＹ，ＭａＨ，ＺｈａｎｇＹ.ＥｆｆｅｃｔｏｆｔｈｅｎｏｔｃｈｄｅｐｔｈｏｎｆｒａｃｔｕｒｅｂｅｈａｖｉｏｒｏｆTC4TiｔａNiｕｍａｌｌｏｙｓｈｅｅｔｓ[Ｊ].ＥｎｇｉｎｅｅｒｉｎｇＦｒａｃｔｕｒｅＭｅｃｈａNiｃｓ，2023，277：108947.

[3]TiａｎＴ，ＨｕＤ，ＭａｏＪ，ｅｔａｌ.ＨｉｇｈｃｙｃｌｅｆａTiｇｕｅｌｉｆｅｐｒｅｄｉｃTiｏｎｏｎTC4TiｔａNiｕｍａｌｌｏｙａｆｔｅｒｏｖｅｒｌｏａｄｔｒｅａｔｍｅｎｔ[Ｊ].ＩｎｔｅｒｎａTiｏｎａｌＪｏｕｒｎａｌｏｆＦａTiｇｕｅ，2022，163：107095.

[4]ＬｉＣ，ＳａｒｄａｒＭｕｈａmmａｄＩ，ＬａｎｇＬ，ｅｔａｌ.ＨｏｔｄｅｆｏｒｍａTiｏｎｂｅｈａｖｉｏｒａｎｄｓｔｒａｉｎｃｏｍｐｅｎｓａTiｏｎｃｏｎｓTiｔｕTiｖｅｍｏｄｅｌｏｆｅｑｕｉａｘｅｄｆｉｎｅｇｒａｉｎｄｉｆｆｕｓｉｏｎ-ｗｅｌｄｅｄｍｉｃｒｏ-ｄｕｐｌｅｘTC4TiｔａNiｕｍａｌｌｏｙ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＡｅｒｏｎａｕTiｃｓ，2023，36（4）：510-522.

[5]鐘素娟，劉　攀，秦　建，等.鈦合金板翅式散熱器釬焊的研究進展[Ｊ].電焊機，2022，52（6）：1-9.

ＺｈｏｎｇＳｕｊｕａｎ，ＬｉｕＰａｎ，ＱｉｎＪｉａｎ，ｅｔａｌ.ＲｅｓｅａｒｃｈｐｒｏｇｒｅｓｓｏｆｂｒａｚｉｎｇTiｔａNiｕｍａｌｌｏｙｐｌａｔｅｆｉｎｈｅａｔｅｘｃｈａｎｇｅｒ[Ｊ].ＥｌｅｃｔｒｉｃＷｅｌｄｉｎｇＭａｃｈｉｎｅ，2022，52（6）：1-9.

[6]裴夤崟，楊浩哲，秦　建，等.鈦及鈦合金釬焊研究進展[Ｊ].電焊機，2022，52（6）：35-45.

ＰｅｉＹｉｎｙｉｎ，ＹａｎｇＨａｏｚｈｅ，ＱｉｎＪｉａｎ，ｅｔａｌ.ＲｅｓｅａｒｃｈｐｒｏｇｒｅｓｓｉｎｂｒａｚｉｎｇｏｆTiｔａNiｕｍａｎｄTiｔａNiｕｍａｌｌｏｙｓ[Ｊ].ＥｌｅｃｔｒｉｃＷｅｌｄｉｎｇＭａｃｈｉｎｅ，2022，52（6）：35-45.

[7]張　穎，胡生雙，陳素明，等.釬焊時間對TC4鈦合金釬焊接頭的影響[Ｊ].中國科技信息，2022（5）：28-29.

[8]淮軍鋒，郭萬林，李天文.ＴＡ15鈦合金釬焊工藝與接頭組織性能研究[Ｊ].航空材料學報，2013，33（3）：64-68.

ＨｕａｉＪｕｎｆｅｎｇ，ＧｕｏＷａｎｌｉｎ，ＬｉTiａｎｗｅｎ.ＢｒａｚｉｎｇｔｅｃｈｎｏｌｏｇｙａｎｄｊｏｉｎｔｐｒｏｐｅｒTiｅｓｏｆＴＡ15TiｔａNiｕｍａｌｌｏｙ[Ｊ].ＪｏｕｒｎａｌｏｆＡｅｒｏｎａｕTiｃａｌＭａｔｅｒｉａｌｓ，2013，33（3）：64-68.

[9]岳喜山，歐陽小龍，侯金保，等.鈦合金蜂窩壁板結構釬焊工藝[Ｊ].航空制造技術，2009，52（10）：96-98.

ＹｕｅＸｉｓｈａｎ，ＯｕｙａｎｇＸｉａｏｌｏｎｇ，ＨｏｕＪｉｎｂａｏ，ｅｔａｌ.ＢｒａｚｉｎｇｐｒｏｃｅｓｓｏｆｔｉｔａNiｕｍａｌｌｏｙｈｏｎｅｙｃｏｍｂｓａｎｄｗｉｃｈｐａｎｅｌｓｔｒｕｃｔｕｒｅ[Ｊ].ＡｅｒｏｎａｕTiｃａｌＭａｎｕｆａｃｔｕｒｉｎｇＴｅｃｈｎｏｌｏｇｙ，2009，52（10）：96-98.

[10]趙朋舉，高福洋，王偉波.ＴＡ15鈦合金真空釬焊接頭顯微組織及力學性能[Ｊ].焊接技術，2020，49（3）：11-14.

ＺｈａｏＰｅｎｇｊｕ，ＧａｏＦｕｙａｎｇ，ＷａｎｇＷｅｉｂｏ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅｓａｎｄｍｅｃｈａNiｃａｌｐｒｏｐｅｒTiｅｓｏｆＴＡ15TiｔａNiｕｍａｌｌｏｙｖａCuｕｍｂｒａｚｉｎｇｊｏｉｎｔ[Ｊ].ＷｅｌｄｉｎｇＴｅｃｈｎｏｌｏｇｙ，2020，49（3）：11-14.

[11]鄧云華，王文森，陶　軍.鈦合金仿蓮房芯體夾層結構釬焊界面組織與性能[Ｊ].稀有金屬材料與工程，2021，50（9）：3218-3224.

ＤｅｎｇＹｕｎｈｕａ，ＷａｎｇＷｅｎｓｅｎ，ＴａｏＪｕｎ.ＢｒａｚｉｎｇｉｎｔｅｒｆａｃｅｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａNiｃａｌｐｒｏｐｅｒTiｅｓｏｆTiｔａNiｕｍａｌｌｏｙｌｏｔｕｓ-ｌｉｋｅｃｏｒｅｓａｎｄｗｉｃｈｓｔｒｕｃｔｕｒｅ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2021，50（9）：3218-3224.

[12]商　磊，王　剛，楊大春，等．TC4鈦合金蜂窩板釬焊接頭組織性能分析[Ｊ].焊接學報，2017，38（3）：125-128.

ＳｈａｎｇＬｅｉ，ＷａｎｇＧａｎｇ，ＹａｎｇＤａｃｈｕｎ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｅｒｆｏｒｍａｎｃｅａｎａｌｙｓｉｓｏｆｖａCuｕｍｂｒａｚｉｎｇｗｅｌｄｅｄTiｔａNiｕｍｊｏｉｎｔｓｉｎｈｏｎｅｙｃｏｍｂｓａｎｄｗｉｃｈｐａｎｅｌｓｔｒｕｃｔｕｒｅ[Ｊ].ＴｒａｎｓａｃTiｏｎｓｏｆｔｈｅＣｈｉｎａＷｅｌｄｉｎｇＩｎｓTiｔｕTiｏｎ，2017，38（3）：125-128.

[13]靜永娟，岳喜山，高興強，等．TC4鈦合金釬焊接頭的組織與性能[Ｊ].金屬熱處理，2017，42（2）：21-24.

ＪｉｎｇＹｏｎｇｊｕａｎ，ＹｕｅＸｉｓｈａｎ，ＧａｏＸｉｎｇｑｉａｎｇ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａNiｃａｌｐｒｏｐｅｒTiｅｓｏｆTC4TiｔａNiｕｍａｌｌｏｙｂｒａｚｉｎｇｊｏｉｎｔ[Ｊ].ＨｅａｔＴｒｅａｔｍｅｎｔｏｆＭｅｔａｌｓ，2017，42（2）：21-24.
