引言

緊固件（鈦標準件）是航空航天產品中應用最廣泛、使用量最大的基礎產品，我國著名的ARJ21-700飛機、C919大飛機總設計師吳光輝先生也盛贊緊固件“數以萬計，類以群分，連結構，接系統，小物大為”[1]，緊固件的質量穩定性直接關系到飛機、飛行器的可靠性能、工作性能以及安全性能。鋁涂層作為緊固件的主要防護方式之一[2]，其主要作用為防接觸腐蝕，而厚度均一性和穩定性是評價緊固件鋁涂層性能的重要指標，緊固件所有工作面涂層厚度均應滿足標準要求（5.0～12.7μm），否則很容易發生接觸腐蝕[3]，引發質量安全事故，造成機毀人亡的嚴重后果。目前，行業內緊固件主要噴涂方式為人工手動涂覆，該涂覆方式受人為主觀因素影響較大，例如手持噴槍的移動速率、噴槍與產品表面間的距離、手部翻動銅網的力度、翻動銅網的次數等，導致緊固件表面鋁涂層厚度均一性、穩定性和可控性問題，成為行業難題。因此，亟需研究一種不僅能夠滿足外觀、結合力相關要求，且有利于提高涂層厚度均一性、穩定性和可控性的噴涂工藝。

1、設備及材料

全自動溫滾噴設備，涂鋁液，除油劑，化學粗化劑，自來水，氣動攪拌裝置，光桿直徑4mm、5mm、6mm的鈦合金螺栓，鋯珠，180目銅網，精度0.1g電子稱，卷尺，紅外線測溫槍，網格紙（0.5cm×0.5cm），烘箱，金相顯微鏡，3M膠帶。

2、影響分析

結合噴涂經驗，對影響全自動溫滾噴工藝的噴涂參數總結如下。

1）噴距：指出漆口到產品表面的垂直距離，可通過卷尺進行測量。噴距過大，導致漆霧被抽風系統抽走，造成涂料浪費，降低涂覆效率，且漆霧在到達產品表面過程中會出現固化，涂料無法在產品表面流平，產品出現起毛現象；噴距過小，會造成漆霧在產品表面分散不充分，過于集中，涂層表干慢，容易產生刮花、磕碰等外觀問題。

2）噴幅：指噴槍一次性噴出的漆霧被霧化后的形狀，決定了單次噴涂過程中，漆霧在產品表面的覆蓋面積。噴幅越大，單次噴涂在產品表面形成的覆蓋面積越大，涂層厚度均勻性越好，但容易起毛，影響產品外觀；噴幅越小，單次噴涂在產品表面形成的覆蓋面積越小，涂層厚度均勻性越差。

3）噴涂頻率：指噴涂-烘干時間。主要作用是保證產品表面充分表干，同時保證有充足時間排出滾筒內多余懸浮漆霧。噴涂頻率越快，產品表干時間越短，越容易出現涂層刮花，厚度增加困難等問題；噴涂頻率越慢，產品出現磕碰傷的可能性越大。

4）溫度：指產品表面實際溫度。可使用紅外線測溫槍輔助測量。溫度越低，產品表干越慢，越容易出現刮花問題；溫度過高，會使噴槍出口處的涂鋁液固化，出現堵槍現象，同時增加產品起毛概率。

5）鋯珠配比：指一次噴涂中鋯珠和產品的質量比。

鋯珠主要起緩沖作用，防止產品在轉動過程中出現磕碰，影響螺紋通止。鋯珠添加量少，導致緩沖效果不明顯，產品出現磕碰傷；鋯珠添加量多，導致生產效率降低。

6）轉速：指滾筒在噴涂過程中的轉動速率。轉速越快，涂層均勻性越好，但容易產生磕碰傷；轉速越慢，涂層厚度均勻性越差。

7）出漆量：指一次噴涂過程中，涂料噴出的量。出漆量過小，會導致噴槍堵塞問題；出漆量過大，會導致涂層表干慢，影響涂層外觀。

8）壓強：指壓縮空氣作用于噴槍的壓力，主要作用是頂開頂針、噴出漆霧。壓強過小，漆霧無法到達產品表面；壓強過大，會造成漆霧在滾筒內部反彈，產品表面出現起毛現象，且對噴涂室環境造成不良影響。

由上可知，影響溫滾噴涂層質量的因素眾多，且不同因素之間相互影響、相互制約，通過一系列工藝驗證，尋求最優噴涂參數組合，是解決涂層厚度均勻性的關鍵。

3、試驗過程

3.1螺栓前處理

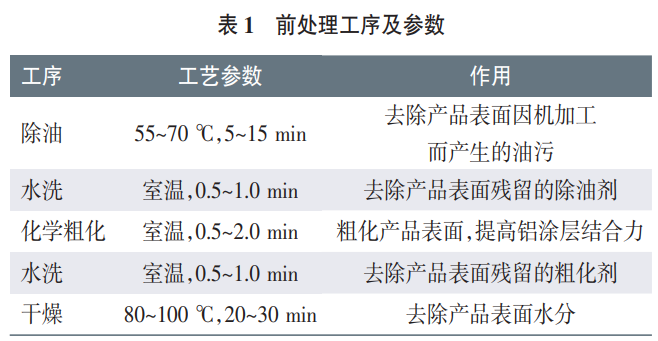

試驗螺栓在全自動溫滾噴前，按表1所列工序及參數進行前處理。

3.2溫滾噴涂覆

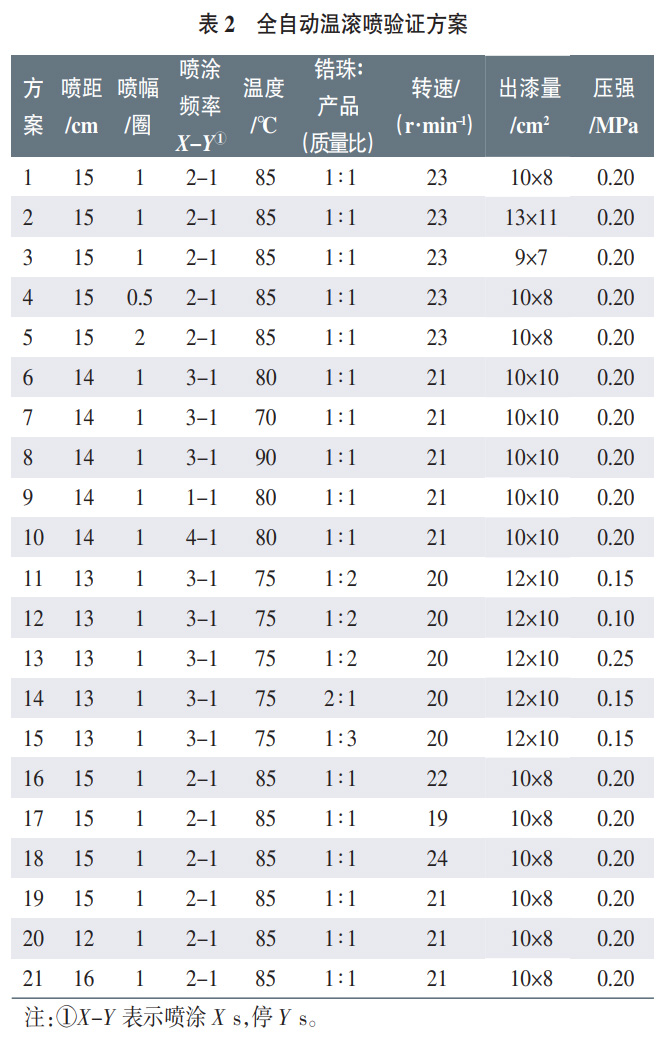

前處理完成后，按表2所列驗證方案開展驗證試驗。

3.2.1鋯珠的選擇

鋯珠的選擇原則：1）氧化鋯的含量為10%～20%；2）直徑為2～4mm，在確保不被產品夾帶的前提下，應盡量選用小規格。

3.2.2出漆量測定

出漆量測定方式：取一張網格紙，網格尺寸為0.5cm×0.5cm，噴涂間歇時，迅速將網格紙放置于噴槍所指區域的產品表面，并保持不動，接收1～4s的完整噴漆量于網格紙上。

3.2.3涂覆過程

1）配制涂鋁液：將涂鋁液A、B兩種組分混合，并使用稀釋劑調節黏度，用氣動攪拌裝置攪拌5～10min，遮蓋靜置15～20min后用120目以上銅網過濾備用，并在燒杯上標識涂料成分、配制完成時間和活化截止時間。

2）全自動溫滾噴：按表2所列進行噴涂參數設定。

噴涂過程中，應每隔10min取樣檢查產品涂層厚度，當使用千分尺測量光桿涂層厚度達到7～8μm時，按下噴涂開關，結束噴涂。立即將產品及鋯珠取出，使用塑料篩分離產品與鋯珠，將產品裝入不銹鋼托盤內，并放入提前預熱好的烘箱進行固化。

3.3鑒定試驗

3.3.1外觀

1）技術要求：涂鋁完成后，產品外觀應光亮、顏色均勻，不應有孔洞、氣泡、堆積、劃痕、碰傷或其他有害缺陷。

2）試驗方法：采用目視法對產品外觀進行檢驗。

3.3.2結合力

1）技術要求：涂鋁層應連續、緊密的黏附在基體金屬表面，按照相關試驗方法試驗后，還需在4～6倍放大鏡下對結合力進行進一步檢查，涂層不應出現與基體金屬接觸面分離的情況。

2）試驗方法：采用膠帶法對鋁涂層結合力進行檢測。將3M公司的250號膠帶貼于緊固件表面（頭部或光桿均可），按壓膠帶使之與緊固件表面連續緊貼，在與螺栓表面垂直的方向上迅速將膠帶去除。

3.3.3厚度

1）技術要求：螺栓所有工作面涂層厚度應為5.0～12.7μm，工作面指螺紋、光桿、支撐面。

2）試驗方法：使用顯微鏡金相法對涂層厚度進行檢測，金相法是涂層厚度測量的仲裁方法。將緊固件進行剖切、鑲樣、打磨后，在顯微視野內選取5個點測量涂層厚度，取5點平均值作為該部位涂層厚度。

3.4數據記錄

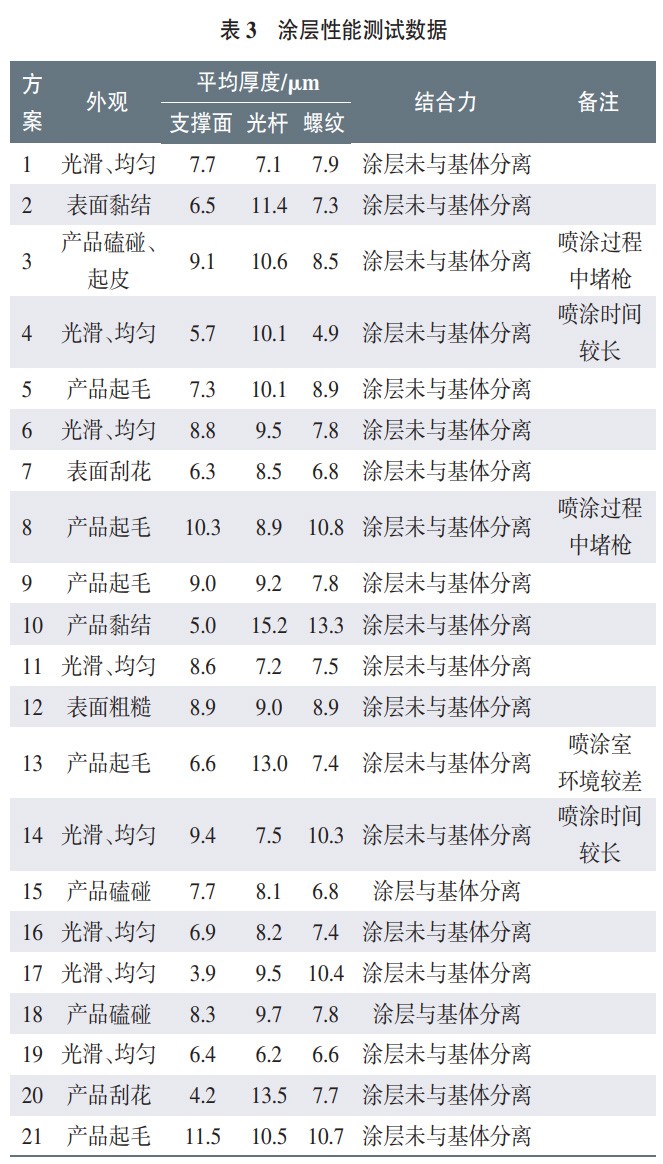

相關試驗數據記錄如表3所列。

3.5數據分析

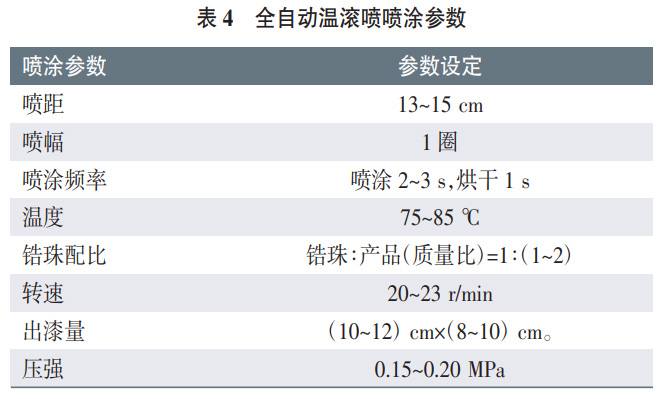

通過對上述試驗數據分析可知，在方案1、6、11、16、19噴涂參數下加工的產品，其外觀、結合力、厚度均能滿足標準要求，故得到最優噴涂參數組合，具體如表4所列。

4、結語

通過對全自動溫滾噴工藝參數的優化驗證，得到了最優噴涂參數組合，在保證涂層外觀、結合力滿足標準要求的前提下，能夠顯著提升涂層厚度均勻性，有效避免了人工手動涂覆對涂層厚度的不良影響，產品合格率顯著提升，生產成本降低。

參考文獻：

[1]航天精工股份有限公司.緊固件概論[M].北京：國防工業大學出版社，2014.

[2]萬冰華，張曉斌，游龔君，等.航空航天緊固件鋁涂層性能對比研究[J].電鍍與涂飾，2021（24）：1809-1816.

[3]萬冰華，張松林，林忠亮，等.航空航天鈦合金緊固件鋁涂層評價指標及方法研究[J].航天標準化，2017（1）：3.
