1、定義

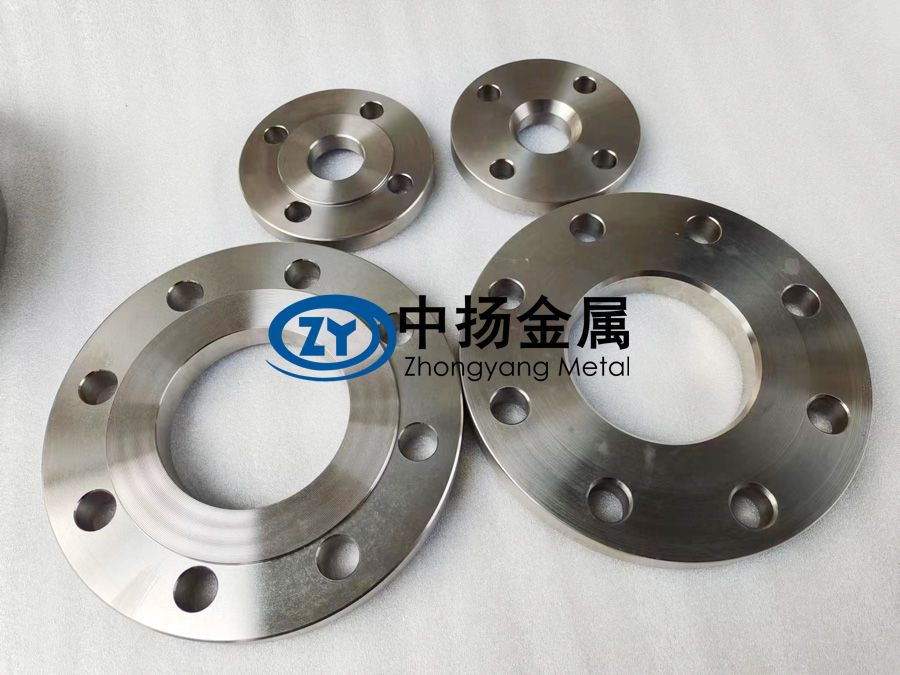

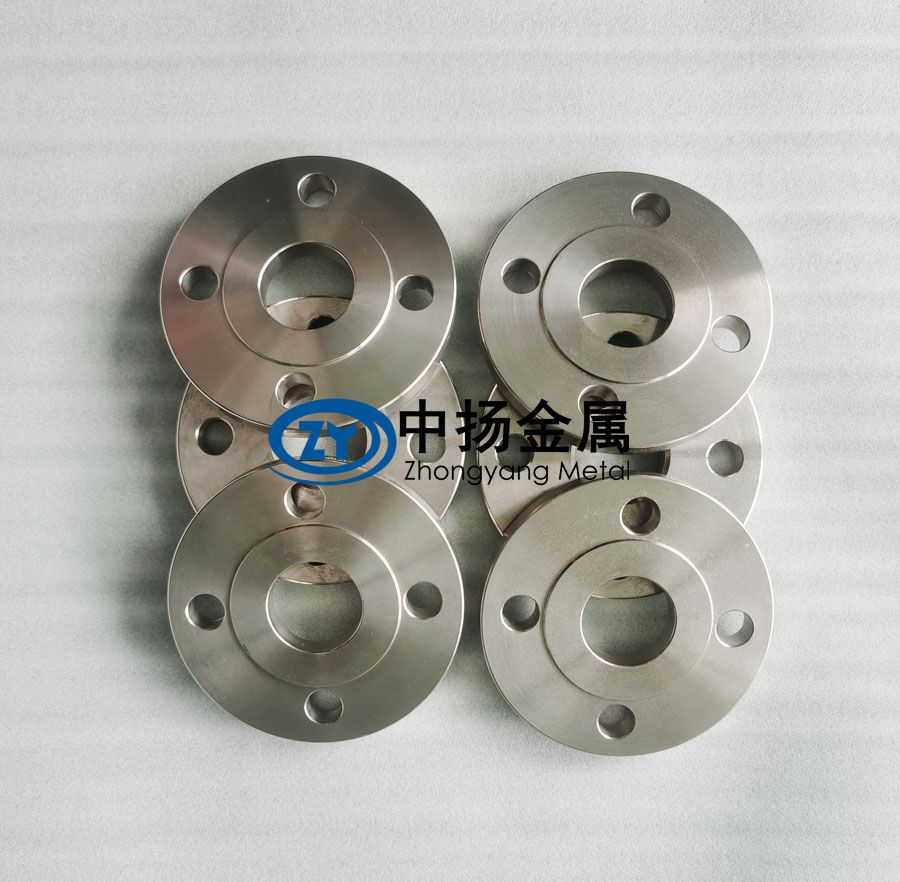

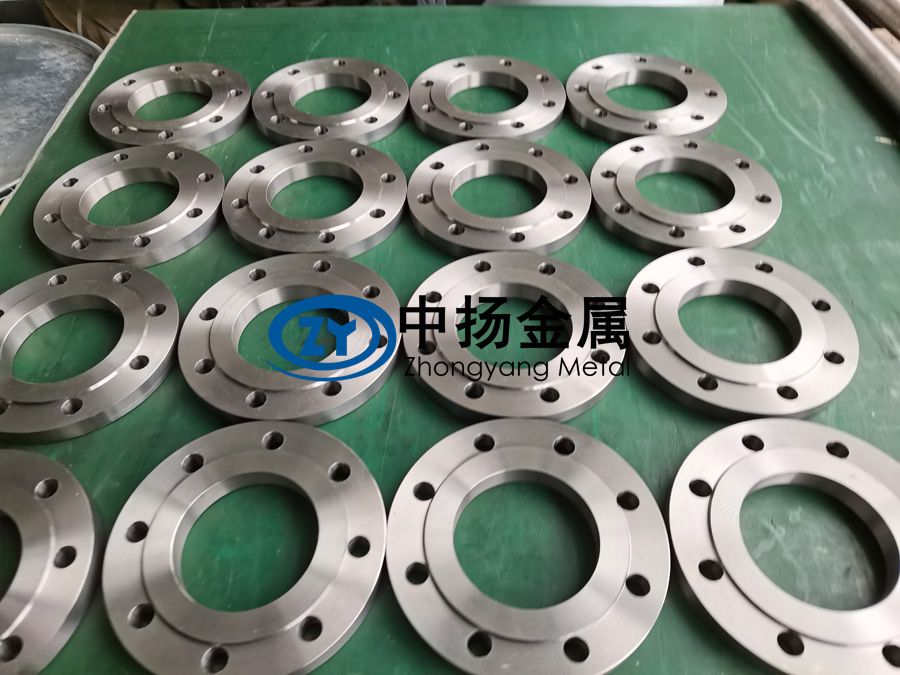

鈦法蘭是以鈦或鈦合金（如TA1、TA2、TC4等）為原材料，通過鍛造、機加工等工藝制成的管道連接部件，用于管道、閥門、設備之間的可拆卸連接，兼具密封性、承壓性和耐腐蝕性。
2、性能特點
輕質高強：密度僅為4.5 g/cm3，強度可達800 MPa以上（如TC4）。
耐腐蝕：在酸性、堿性、海水及氯化物環境中幾乎無腐蝕（優于不銹鋼）。
耐高溫/低溫：工作溫度范圍廣（-250℃至600℃），低溫韌性?xún)?yōu)異。
生物相容性：純鈦（TA1/TA2）適用于醫療植入領域。
熱膨脹系數低：減少因溫差引起的密封失效風險。
3、制造工藝
原材料準備：鈦錠或鈦棒切割成坯料。
鍛造：
自由鍛：小批量或異形法蘭。
模鍛：大批量生產，精度高（需預熱模具至300-400℃）。
環軋：大型法蘭（直徑＞1米）采用輾環工藝。
機加工：數控車床加工密封面、螺栓孔，控制Ra≤1.6 μm。
熱處理：消除殘余應力（如TC4需500℃退火）。
表面處理：噴砂、酸洗（去除氧化層），或陽極氧化增強耐磨性。
4、應用領域
化工：氯堿工業、PTA裝置中的反應器、管道（耐鹽酸、濕氯氣）。
海洋工程：海水淡化設備、艦船管道系統。
航空航天：燃料管路、發動機高溫區連接。
醫療：制藥設備、植入器械連接件。
核電：核級冷卻水系統（抗輻射腐蝕）。
5、執行標準
1）國際標準：
ASME B16.5（美標法蘭尺寸與壓力等級）。
ASTM B381（鈦鍛件標準）。
2）國內標準：
GB/T 25198-2023《壓力容器法蘭》。
NB/T 47023-2012（鈦制對焊法蘭）。
3）行業標準：
化工部HG/T 20592-20635（歐洲體系法蘭）。
6、與其他鈦鍛件的區別
| 產品類型 | 形態與用途 | 典型加工工藝 |
| 鈦法蘭 | 帶螺栓孔的圓盤/環狀，用于管道連接 | 鍛造+機加工+表面處理 |
| 鈦環 | 大型環形件（如火箭燃料艙殼體） | 環軋+焊接 |
| 鈦餅 | 餅狀毛坯，用于加工壓力容器封頭 | 自由鍛+沖壓 |
| 鈦棒 | 長圓柱形，用于機加工軸類、螺栓 | 擠壓/軋制+矯直 |
| 鈦方塊 | 方形坯料，用于加工復雜結構件（如閥門體） | 模鍛+線切割 |
7、應用前景與未來新領域
氫能源：氫燃料電池系統中的高壓管路（抗氫脆）。
深海裝備：萬米級潛水器耐壓艙法蘭。
3D打?。簭?fù)雜結構一體化法蘭（減少焊縫，提升可靠性）。
半導體：高純度電子特氣輸送管道（避免金屬污染）。
8、選購方法
材質認證：要求提供ASTM B381或GB/T 16598檢測報告，確保成分達標。
工藝核查：優先選擇模鍛或環軋工藝（組織致密性?xún)?yōu)于鑄造）。
密封面檢測：使用三坐標測量?jī)x檢查密封面平面度（≤0.05 mm）。
供應商資質：選擇具有壓力容器法蘭生產許可證（TS認證）的廠商。
成本優化：非承壓部位可選用TA2純鈦法蘭（成本比TC4低30%）。
9、使用注意事項
1）安裝規范：
使用鈦專用墊片（如PTFE包覆石墨），避免金屬直接接觸。
按ASME PCC-1標準控制螺栓預緊力，防止密封面變形。
防電偶腐蝕：與碳鋼管道連接時，采用絕緣法蘭套件或涂層隔離。
2）定期維護：
高溫工況下每2年檢測一次蠕變變形（如石化加氫反應器）。
沿海環境需每年檢查陽極氧化層完整性。
禁止超壓：鈦法蘭延展性高但脆性?xún)A向低，仍需嚴格按設計壓力使用。
典型應用案例
浙江某PTA項目：采用TC4法蘭連接醋酸介質管道，壽命比316L不銹鋼延長5倍。
“奮斗者號”深潛器：TA10（Ti-0.3Mo-0.8Ni）法蘭用于耐壓艙，抗100 MPa水壓。
歐洲某氫能汽車：3D打印Ti-6Al-4V法蘭，集成傳感器接口，減重40%。
鈦法蘭憑借其綜合性能，在高端工業領域不可替代，未來將向 輕量化、智能化（嵌入式傳感） 方向發展。選購時需平衡性能需求與成本，嚴格遵循安裝規范，最大化發揮其耐腐蝕與長壽命優勢。
