螺紋緊固件連接形式是螺栓螺母配合、螺栓與零件內螺紋配合等。螺紋連接部一旦發生緊固件松動、脫落或斷裂等，會造成農業機械無法正常工作，出現人身傷害事故。因此，緊固件合理裝配是保障農機不發生失效的重要環節。

1、裝配方法

常用的裝配方法主要有扭矩控制法、扭矩+轉角控制法、屈服點控制法等。

1.1扭矩控制法

扭矩控制法是最常用，性價比較高的控制方法，達到控制預緊力的目的。扭矩法具有成本低、易于實現質量監控的優點，但是存在精度不高、易受外部條件影響等缺點。

1.2扭矩+轉角控制法

扭矩+轉角控制法是使用動力工具先將螺栓預緊到與被連接件貼合的扭矩，然后在貼合扭矩的基礎上，擰一個規定的角度至擰緊狀態。貼合扭矩后的擰緊達到的預緊力不再與各部位的摩擦有關，從而能達到更高的擰緊精度，螺栓的利用系數也更高。但缺點是成本較高，對各連接部件的質量一致性要求較高，難以監控?cái)Q緊質量。

1.3屈服點控制法

屈服點控制法利用螺栓屈服點作為判定擰緊的參數。這種控制方法需要借助專業的工具，采集擰緊過程中的扭矩——轉角曲線，并實時計算曲線斜率，根據斜率的變化判定達到屈服點的時刻。具有擰緊精度極高、螺栓利用率極高等優點，但成本高昂，對裝配副的要求極高，也更難以控制和監控。

2、裝配工具

根據統計，目前拖拉機關鍵重要位置所用螺紋緊固件絕大部分使用扭矩法擰緊，所以本文重點介紹扭矩法用工具。根據動力形式的不同，擰緊機可以分為手動、氣動、電動和液壓4種類型。手動擰緊機需要靠人力來完成擰緊工作，適用于一些小批量的緊固操作；氣動擰緊機使用壓縮空氣作為動力源，擰緊力矩較大，適用于需要高速、精度要求不高的大批量緊固操作，主要有氣動螺絲刀、氣動扳手；電動擰緊機則通過電機驅動，可以精確控制擰緊力矩，適用于一些對擰緊精度要求較高的場合，主要包括電動螺絲刀和電動扳手；液壓擰緊機則利用液壓系統提供動力，擰緊力矩大、精度高，適用于一些對擰緊力矩要求極高的場合，主要有液壓扳手。

3、扭矩確定方法

3.1延用法

拖拉機研發至今，很多車型都是在原有車型的基礎上變更而產生，因此，部分連接位置與之前的車型相同，或者雖然連接件發生了形狀或尺寸的變化，但連接處影響裝配扭矩的參量并未發生變化，故裝配扭矩也并不需要發生變化。這種情況下，一般沿用之前的安裝扭矩。

3.2計算法

3.2.1斜面原理

一個質量為W的物體放置在與水平面呈β角的斜面上。為了沿斜面向上推動這個物體，如果假設斜面上沒有摩擦，需要＞W(wǎng)sinβ的力。如果角度β較小，則Wsinβ也就較?。灰虼?，一個斜面上質量較大的物體只需一個很小的力就可以向上推動，這就是斜面原理。由于斜面上存在摩擦，摩擦系數為μs，則推動W需要的力為Wsinβ+μsWcosβ，這就是螺紋緊固的原理。通過反作用力與力臂的相乘，可以計算出扭矩。

3.2.2計算過程

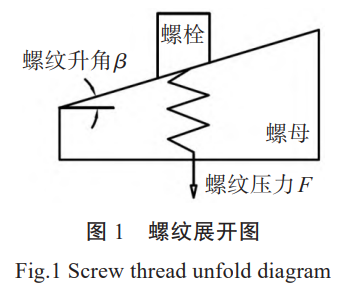

螺紋展開形式如圖1所示。

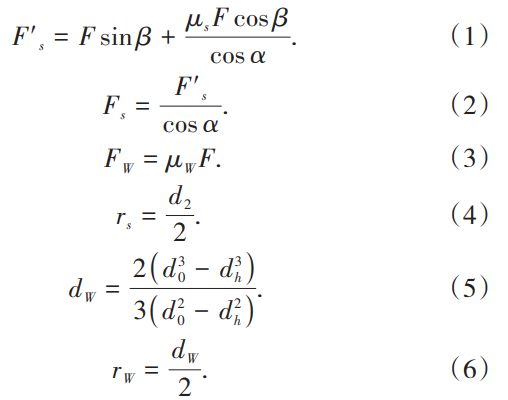

假設斜線是螺紋線展開線，水平線看作螺母承面，斜線上的物體看作螺栓，水平線和斜線構成的梯形相當于螺母，斜面的傾斜角β看作螺紋升角，斜面與紙面垂直面間的夾角看作螺紋牙型半角α。則有：

式中：F's為螺紋面阻力；β為螺紋升角；

α為牙型半角或牙側角；F為螺紋軸向預緊力；μ_s為螺紋摩擦系數；μ_W為螺紋摩擦系數；F_s為克服螺紋阻力所需水平力；F_W為作用在支承面上的阻力；r_s為螺紋阻力力臂；d₂為螺紋中徑；d_W為支承面等效摩擦直徑。

3.2.3緊固扭矩

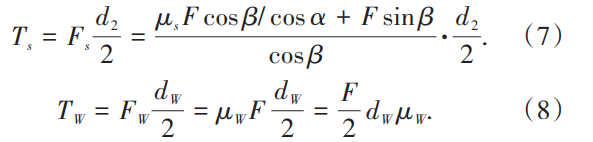

計算扭矩表達式為：

式中：T_s為螺紋面摩擦扭矩；T_W為支承面摩擦扭矩。根據：

式中：P為螺距。整理公式，T_s可由式（10）表達：

總扭矩T等于Ts與TW之和，即：

式中：T為緊固扭矩。

3.2.4附加扭矩

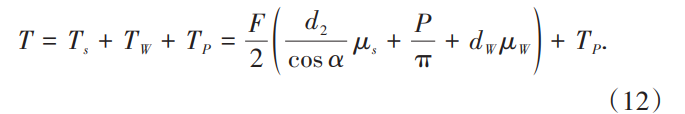

在連接設計時，對于一些關鍵/重要部位，為了達到較好的防松效果，往往會選擇使用帶有預置扭矩或者螺紋鎖固膠的產品，此時有：

式中：T_P為防松扭矩。

3.3試驗法

3.3.1試驗儀器及設備、設施

試驗需要準備瞬態數據收集系統/傳感器、直流驅動工具及模擬裝配的臺架。

3.3.2樣件準備

樣件應該達到生產裝配水平，如果原始零件不能提供測試，可以使用替代件，但是替代件必須能夠代表原始零件的設計和制造狀態。通常情況下需要準備12~15組完整且全新的裝配副。

3.3.3試驗準備

工具和傳感器尺寸根據緊固件型號而定，工具需要具備擰斷緊固件的能力，傳感器需要具備足夠的精度記錄扭矩、轉角和轉速。一般情況下，預期的最大扭矩應該在所選擇的傳感器量程的50%~75%。盡管在裝配過程中可能會用到多步擰緊，但是推薦安裝扭矩一般都是在單一的轉速下進行。

3.3.4試驗過程

按照設計裝配，固定連接副，建立數據采集系統。將緊固件擰至屈服，采集轉速、扭矩、轉角。根據極限模式，扭矩-轉角曲線可以區分為螺紋部件斷裂、螺紋滑扣、其他。

3.3.5數據處理

（1）斷裂模式數據分析。一是提取曲線上的驅動扭矩、貼合扭矩、屈服扭矩和極限扭矩，確定出最大和最小值，計算平均值、標準差、平均值-3標準差、平均值+3標準差。標準差超過平均值的10%意味著數據不夠或者偏差太大。二是計算推薦最大扭矩值，最大值≤屈服扭矩-4標準差，根據計算出的最大值得到裝配用扭矩值。三是驗證推薦值：扭矩最小值＞較大者（驅動扭矩+4標準差，貼合扭矩+4標準差）。

（2）滑扣數據分析。一是提取曲線上的驅動扭矩、貼合扭矩、屈服扭矩和極限扭矩，確定出最大和最小值，計算平均值、標準差、平均值-4標準差、平均值+4標準差。標準差超過平均值的10%意味著數據不夠或者偏差太大。二是計算推薦最大扭矩值，最大值≤屈服扭矩-4標準差，根據計算出的最大值得到裝配用扭矩值。三是驗證推薦值，扭矩最小值＞較大者（驅動扭矩+4標準差，貼合扭矩+4標準差）。

（3）其他模式數據處理。一是提取曲線上的驅動扭矩、貼合扭矩和極限扭矩，確定出最大和最小值，計算平均值、標準差、平均值-4標準差、平均值+4標準差。標準差超過平均值的10%意味著數據不夠或者偏差太大。二是計算推薦最大扭矩值，最大值≤極限扭矩-4標準差，根據計算出的最大值得到裝配用扭矩值。三是驗證推薦值：扭矩最小值＞較大者（驅動扭矩+4標準差，貼合扭矩+4標準差）。若極限模式是驅動器損壞，那么推薦的最大扭矩不應超過斷裂時扭矩的50%。

4、結語

隨著與國際社會的接軌，我國螺紋緊固件行業已逐漸擺脫了過去粗放的管理生產模式，進入到一個規范化精細化程度相對較高的發展階段，螺紋緊固件扭矩的精細化管理水平也在不斷提高。隨著相關行業的研究成果和管理理念不斷相互滲透，我國農機企業對螺紋緊固件扭矩的重視程度也在不斷提高，相信隨著農業機械領域螺紋緊固件扭矩管理水平的不斷提高，必能為促進我國農業機械高質量發展貢獻力量。

參考文獻

[1]全國緊固件標準化技術委員會.螺紋緊固件應力截面積和承載面積:GB/T16823.1—1997[S].北京:中國標準出版社,1997.

[2]張文濤,尹利亮.汽車制造過程中裝配扭矩的控制和管理[J].科學家,2017,5(9):37-39.

[3]韋小華,徐清魁.淺析螺紋緊固件扭矩的計算與驗證[J].汽車實用技術,2021,46(18):137-140,166.

[4]謝富強,買吾拉·阿不都瓦克,于光輝,等.淺談裝配過程中螺栓擰緊控制方法[J].時代汽車,2022(16):124-127.
