1、前言
鈦合金具有密度小、比強度高、耐高溫和耐腐蝕等特點，是20世紀中葉發展起來的一類新型結構材料，已在眾多領域特別是在航空、航天領域得到了廣泛應用。近年來，隨著各國探索太空的競爭，迫切需要能夠適應太空低溫服役的環境材料。因此，鈦合金在宇航、超導等領域成為一種倍受關注的低溫工程材料。其中，鈦合金緊固件廣泛應用于航空、航天領域中飛行器各個部件、結構件的連接中，鈦合金緊固件的各種性能也因此對各類飛行器正常工作起著決定性的作用。
飛行器特殊的工作環境使鈦合金緊固件將處于低溫環境。在低溫環境及介質條件下，材料內部組織結構可能會有所改變，并引起材料的力學及物理性能發生變化。如果鈦合金緊固件在低溫環境中發生了影響材料性能的微觀組織變化，將加速緊固件失效，并對飛行器的安全造成極大的影響。因此，了解鈦合金緊固件在低溫環境條件下的力學特性變化，對飛行器的結構設計和構件的安全使用至關重要。目前，關于鈦合金緊固件的論文及綜述多限于室溫或-40℃-50℃的低溫力學性能及變形機理方面的研究，對于-100℃低溫鈦合金緊固件的力學性能研究與變化方面的論述較少。
2、低溫實驗
以Ti-6Al-4V鈦合金螺栓、螺母緊固件為研究對象，通過一100℃下的機械性能試驗，獲得-100℃下Ti-6Al-4V鈦合金螺栓的破壞載荷及其力學性能指標(σb、σ0.2)。

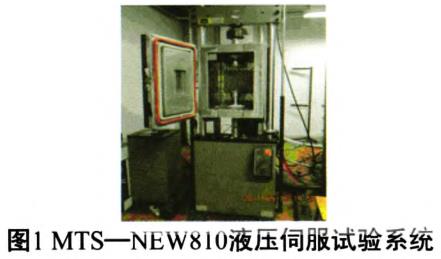

試件采用Ti-6Al-4V鈦合金M8×1.0-30、M10×1.2 5-11六角頭長螺紋螺栓、六角頭自鎖螺母各20套，其規格分別為MJ8×1×46、MJ10 X 1.25×29.5。其中，M8試件為S1101-050／1，M10試件為S1 101-051／1。試件表面經過噴涂鋁和十六醇處理。試驗設備采用MTS-NEW810液壓伺服試驗系統(圖1)，該試驗機可以通過控制力或位移加載速率施加拉伸荷載。在該試驗機的基礎上配以高／低溫保溫箱，通過不斷向保溫箱內充液氮，將溫度控制在-100℃，控溫誤差為±1℃，實現本實驗所要求的低溫條件。
按照緊固件試驗方法《GJB715.23A-2008》的規定，本實驗采用控制力的加載速率進行試驗，其中對于M8×1.0-30螺栓加載速率為35kN/min，M10×1.25-11螺栓的加載速率為55kN/min。實驗所用的緊固件拉伸夾具根據《GJB715.23A-2008》設計，如圖2所示。
試件分為2種：M8和M10。試驗時對試件進行編號，M8采用1-1、2?編號表示，M10采用2-1、2?編號表示。為對比分析常溫和低溫-100℃時緊固件機械性能的變化，編號1～5為25℃常溫試驗，編號6～20為-100℃低溫試驗。
為了消除夾具之間的縫隙，每個試件開始試驗之前都進行預壓緊操作。進行低溫試驗時，試件在試驗機上放置好后，開始降溫，保溫箱降到-100℃時保溫10min，然后再次進行預壓緊操作。這是因?yàn)樵诟撸蜏叵渲?，隨著溫度降低到-100℃，試件收縮的尺寸可能較大，因此需要再次預緊以消除縫隙。
3、結果與討論
試驗時，緊固件試樣出現了多種破壞模式，共有以下5種模式：
(1)螺母被破壞，螺栓沒有被拉斷；
(2)螺紋被破壞，螺栓沒有被拉斷；
(3)拉伸實驗板塑性被破壞；
(4)螺栓與拉伸實驗板均被破壞；
(5)螺桿被拉斷。根據實驗標準《GJB715.23A-2008》可知，第5種破壞模式是正常的破壞模式，而本次試驗的目的主要是獲得低溫下典型規格螺栓的破壞載荷和力學性能指標(σb、σ0.2)，因此，有時把破壞模式(1)、(2)作為非正常破壞模式，而不在分析結果中進行統計，以保證實現試驗?zāi)康摹?/p>

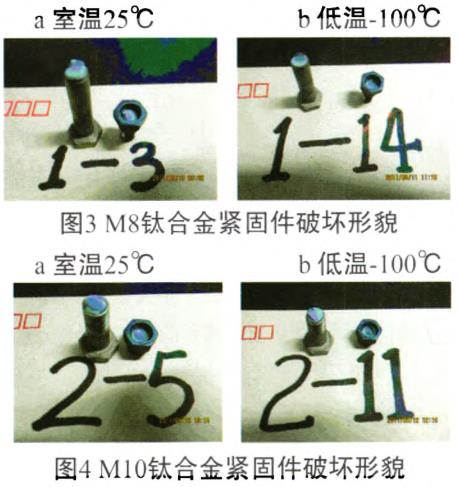

圖3和圖4分別為M8、M10鈦合金緊固件在常溫和低溫下的螺桿拉斷破壞形貌圖。

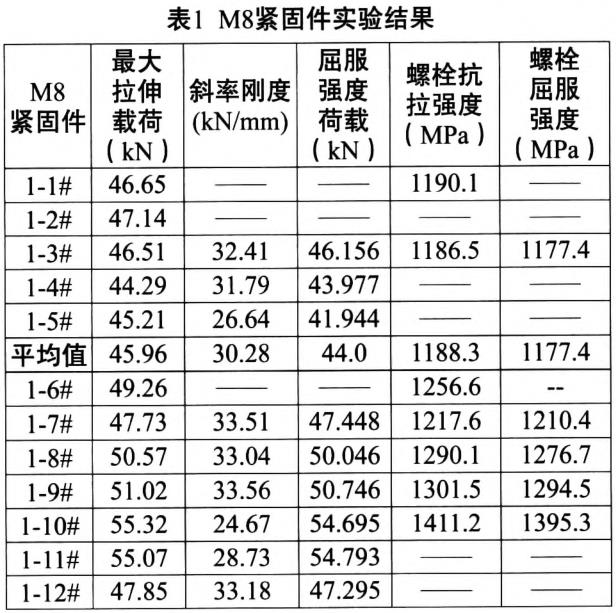

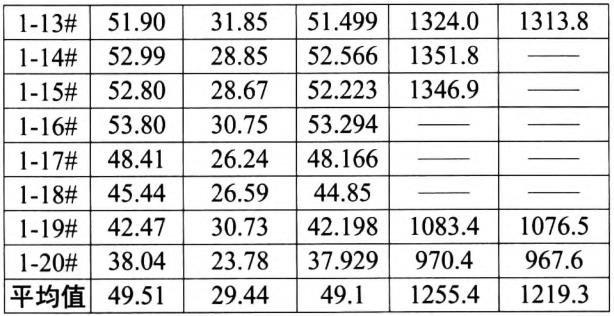

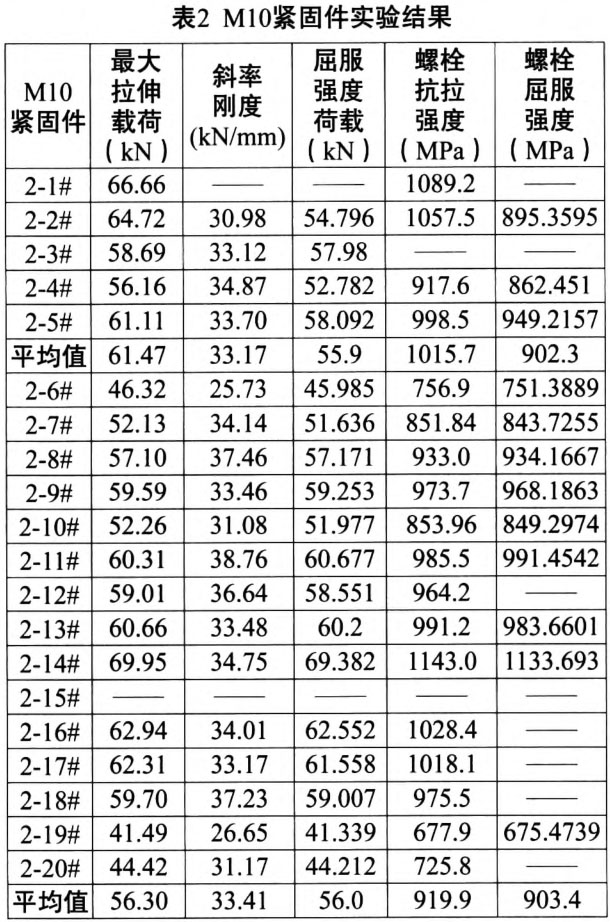

因試件長度較小且在低溫環境下無法使用應變規，故無法準確測量出試件在實驗過程中的應變變化，但可從實驗機上獲得試件的載荷一位移曲線，獲得試件的最大拉伸載荷和斜率剛度，進而依據實驗標準《GJB715.23A-2008》中的數據處理方法計算出相應鈦合金緊固件的屈服強度載荷、螺栓抗拉強度和螺栓屈服強度。相應的實驗結果如下表1、表2所示，其中“——”表該實驗不滿足標準中有效實驗的要求，無法獲得對應的數據。

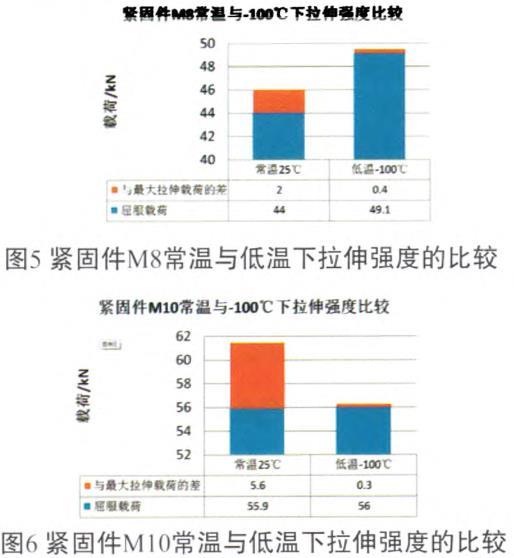

緊固件M8、M10低溫-100 ℃與常溫25℃拉伸性能之間比較，見圖5及圖6。
由圖可見，低溫下M8、M10緊固件的最大拉伸載荷均略有下降，但常溫下的屈服載荷與最大拉伸載荷的差值比低溫下的大，說明低溫-100。C下的緊固件材料的塑性強化性能下降。根據實驗標準《GJB715.23A-2008》中對有效試樣的要求及有效數據處理的建議，將M8和M10緊固件作為一個組件來看，通過分析、比較上述實驗數據可得出如下結論：
(1)緊固件M8常溫下的最大拉伸強度平均值為45.96kN，低溫-100℃的最大拉伸強度平均值為49.51kN，提高了7.7％。緊固件M10常溫下的最大拉伸強度平均值為61.47kN，相應的低溫-100℃的最大拉伸強度平均值為56.30kN，下降了8.4％。
(2)常溫下M8螺紋的最小拉力為44.3kN，低溫-100℃為38.0kN；常溫下緊固件M10螺紋的最小拉力為56.2kN，低溫-100℃為41.5kN。按國標《GB／T3098.1-2000》中螺栓的細牙保證載荷性能等級，常溫下M8螺紋的最小拉力大于40.8kN，應該為10.9級，低溫-100?！嫦翸8的螺紋最小拉力大于35.3kN，應為9.8級，在低溫下，M8緊固件的螺紋的保證載荷性能等級下降了一級。M10的螺栓的細牙保證載荷性能等級，在常溫下大于55.1kN，為9.8級，在低溫下，大于36.7kN，小于49.0kN，為6.8級，在低溫下，M10緊固件螺紋的保證性能等級下降了2級。
(3)M8緊固件常溫下屈服強度對應的載荷為44.0kN，低溫-100℃時屈服強度對應的載荷為49.1kN，比常溫提高了11．6％，而M10緊固件常溫時屈服強度對應的載荷為55.9kN，低溫-100℃時屈服強度對應的載荷為56.0kN，比常溫提高了0.2％。
(4)緊固件M8低溫-100℃與常溫25℃拉伸性能比較，低溫下M8緊固件的屈服載荷和最大拉伸載荷都略有提高，但常溫下的屈服載荷與最大拉伸載荷的差值比低溫下的大，說明低溫-100℃下的緊固件材料的塑性強化性能下降。緊固件M10低溫-100℃與常溫25℃拉伸性能比較，低溫下M10緊固件的最大拉伸載荷都略有下降，但常溫下的屈服載荷與最大拉伸載荷的差值比低溫下的大，說明低溫-100℃下的緊固件材料的塑性強化性能下降。
(5)常溫M8螺栓的拉伸強度平均值為1188.3MPa，低溫-100℃時該值為1255.4MPa，提高了5.6％。常溫M10螺栓的拉伸強度平均值為1015.7MPa，低溫-100℃時該值降為919.9MPa，下降了9.4％。
(6)常溫M8螺栓的拉伸屈服強度平均值為1 1 77．4MPa，低溫．100℃時該值為1219.3MPa，提高了3.6％。常溫M10螺栓的拉伸屈服強度平均值為902.3MPa，低溫-100℃時該值降為903.4MPa，提高了0.1％。在低溫下M8和M10螺栓的拉伸屈服強度都略有提高，但需要考慮屈服載荷是通過近似的方法得到的。
在-100℃的低溫環境下，鈦合金緊固件的型號可影響其力學性能的改變，如M8鈦合金緊固件螺紋的保證載荷性能將下降1級而M10下降2級；M8緊固件的拉伸強度提高了11.6％，而M10只提高了0.2％；M8緊固件的拉伸屈服強度較常溫提高了3.6％，而M10僅提高了0.1％；緊固件的塑化性能方面均下降。因M10緊固件的長度僅為29.5mm而M8緊固件的長度46mm，因此-100℃低溫環境下，M8緊固件的在常溫及低溫條件下的測試結果的差異大于M10的測試結果，且M10的測試結果離散性較大。
參考文獻
1楊健．鈦合金在飛機上的應用[J]．航空制造技術，2006.11：41～43
2王琦．TC4鈦合金的低溫拉伸性能[J]．材料工程，2006，3：54～56
3 Wigley DA．Mechanical properties of materials at low temperatures[M]．New York-London；PlenumPress，1971
4Glazer J．Mechanical behavior ofAl-Li alloy atcryogenic
temperature[J]．Metall．Trans．，1987，l 8 A(1)：695——703
5Ken YAMAMURA et a1．Temperature dependence of mechanical properties at cryogenic temperature in AI-Li—Mg alloys[M]．Light Metal，Japan，41(8)：515～520
6劉瑛，張新明，李慧中，等．25 19鋁合金的低溫拉伸力學性能[J]．中南大學學報(自然科學版)，2006，37(4)：641～645
7陳鼎，黃培云．鈦和鈦合金在低溫下的力學性能[J]．礦冶工程，2002，22(3)：111～114
