螺紋是零件上常見的一種結構，被廣泛地用于零件之間的連接，可以起傳遞運動和動力的作用。螺紋連接是一種廣泛使用的可拆卸的固定連接，具有連接力大、結構緊湊、拆裝方便、連接可靠等優點。利用螺紋的特性，進行螺紋緊固件連接設計，可以實現標準化、規?；?、專業化、集約化生產，大大降低生產成本。由于螺紋緊固件品種規格繁多，大多是專業化、集中化生產，使用要求較為嚴格，影響其防松性能的因素較多，這無疑增加了緊固件連接設計的難度 。

一 些關鍵部位的螺栓連接一旦失敗會給企業帶來無法估量的損失，所以汽車螺紋緊固件連接設計十分重要。受螺紋結構原理的限制，松脫是螺紋緊固件的主要失效形式之一，必須采取有效的措施預防松脫，于是各種防松螺紋緊固件應運而生。

汽車產業是國民經濟的戰略性、支柱性產業，在社會經濟發展中發揮著重要作用，汽車產業的發展水平是衡量國家綜合國力和科技進步的重要指標。螺紋緊固件是汽車產業發展的基石，是汽車產業鏈的重要部分。隨著汽車產業的不斷發展到，市場對汽車螺紋緊固件的需求越來越大。而且，螺紋緊固件的質量和壽命直接關系到整個汽車的穩定性，影響著整個行業的發展，因此應不斷優化汽車螺紋緊固件連接設計，提高汽車螺紋緊固件質量。

1、汽車緊固件概述

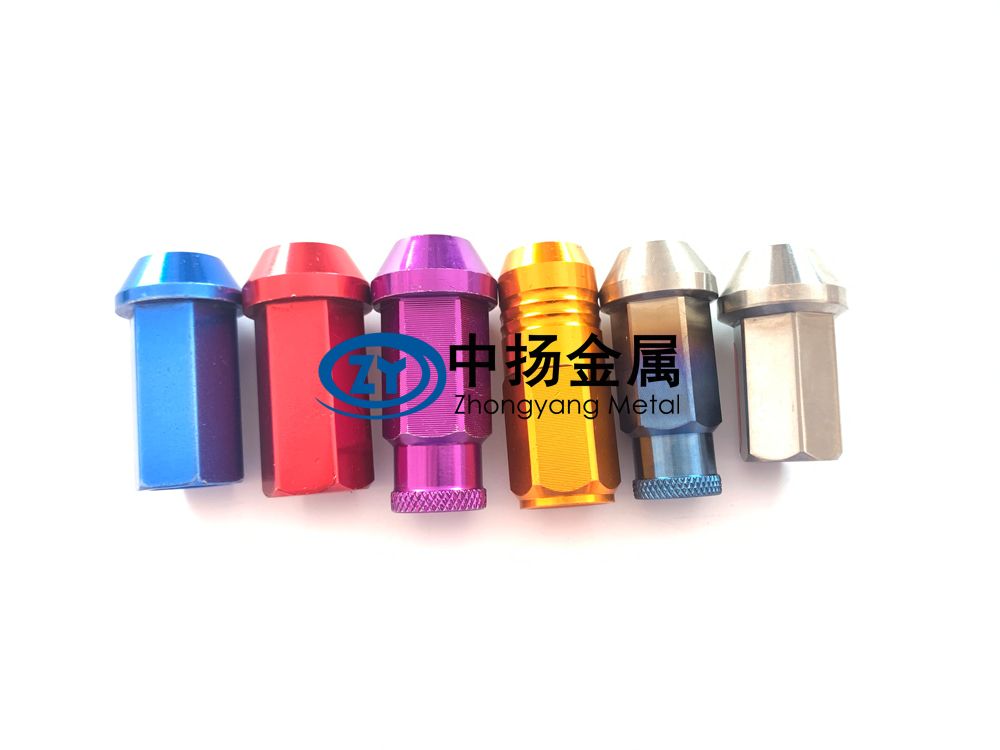

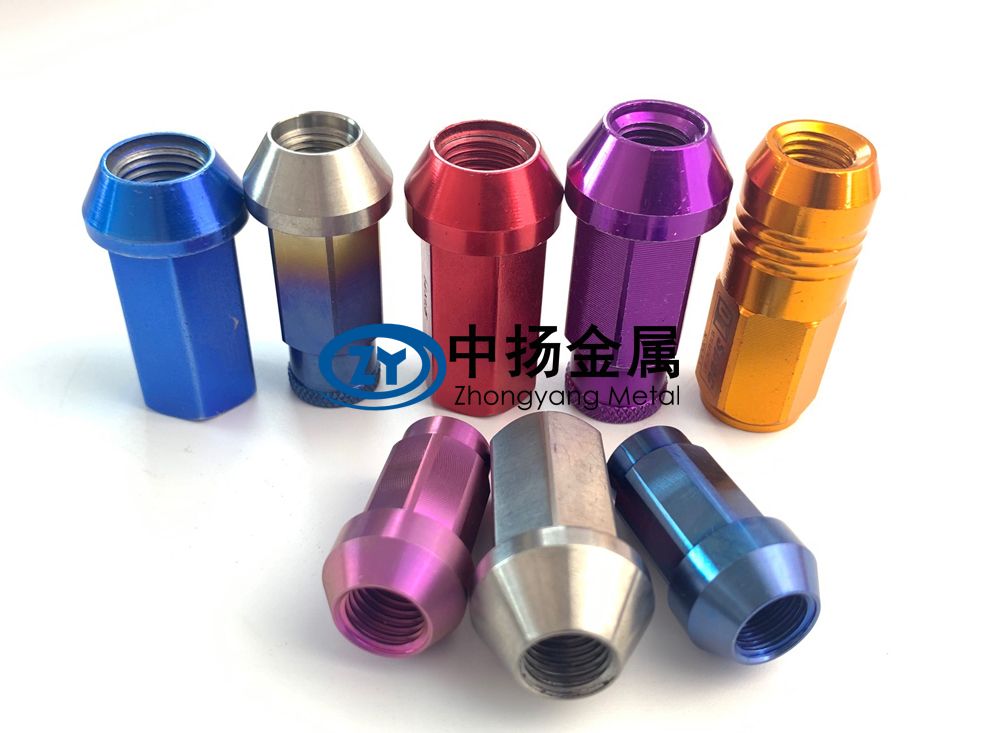

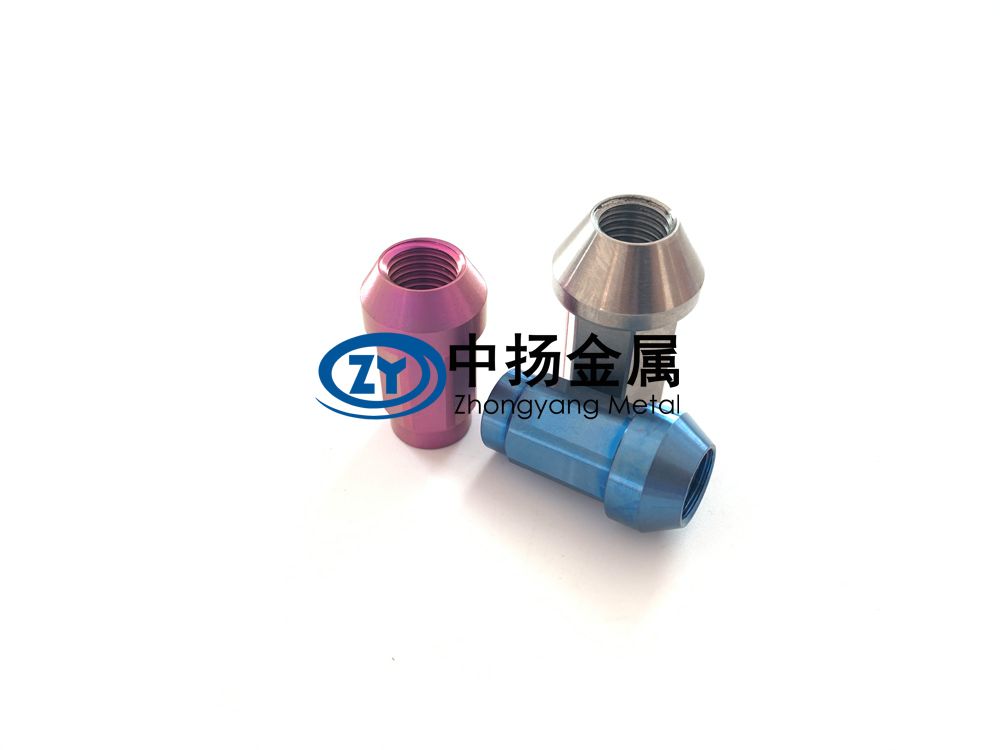

汽車緊固件是指將兩個或兩個以上零件緊固連接成為一件整體時所采用的一類機械零件的總稱，汽車緊固件的市場十分廣闊。汽車上常用的緊固件有螺栓、螺柱、螺母、螺釘 、墊 圈 、夾具等，可見螺紋緊固件（一種有內螺紋或是外螺紋的機械零件）較為常見。

2、汽車螺紋緊固件連接概述

所有的工作標準都明確了螺紋緊固件的各種接地應力，以保證螺紋緊固件的特性指標值，選用符合規范要求的螺紋緊固件，從而完成基本的螺紋連接設計。

首先，明確指出設備的應用標準和環境。其次，明確規定組件的各種應力。再次，根據構件不失效的各種標準，進行結構力學計算，螺紋零件的技術標準以數值要求為基礎。最后，選擇符合要求和標準的螺紋緊固件來增加緊固件的類型和數量。為了簡化承載能力的分析和計算，將螺紋緊固件上的外力分為4 類 ：一是純拉應力，如氣缸蓋地腳螺栓。二是純剪應力，如水泵飛輪地腳螺栓。三是拉應力+ 應力，如曲軸箱地腳螺栓。四是拉應力+ 應力 + 剪應力，如汽車車輪地腳螺栓。螺紋連接獲得的徑向預緊力受摩擦力、擰緊方法和專用工具精度等多種因素的影響，特定的徑向預緊力可以通過超聲波測量。由于需要精確測量力來描述徑向預緊過程，所以有必要在設計早期指定應用所需的最小徑向預緊力。

3、汽車螺紋緊固件作用

3.1 固定作用

汽車螺紋緊固件能將兩個主要零件或部件緊密連接成為一個整體，可以將氣缸蓋固定在氣缸體上，將托架固定在車架上，將曲軸固定到軸承座上。在這種情況下，拉伸應力被施加到螺紋緊固件上并使汽車零件被固定，除非抗拉強度足夠強，否則固定部分不會松動。

3.2 傳力作用

當兩個旋轉部件通過螺紋緊固件連接時，該部分的扭矩通過螺紋連接傳遞到另一部分。例如，在汽車中，螺栓用于連接前后傳動軸、半軸法蘭與輪轂、輪輞和輪轂等。在這種情況下，螺栓受到剪切應力和拉伸應力。

3.3 連接作用

螺紋緊固件具有連接作用，需要拆卸的部件通常用螺紋緊固件連接，以方便拆卸，如汽車發動機油底殼與曲軸箱連接、空氣濾清器與化油器上體連接 、各種電線及電氣部件連接等。

3.4 定位作用

汽車的某些重要部分保持著比較緊密的相對位置關系，這種關系可以進行改變或調整，調整后，用螺栓或螺釘固定相對位置。例如，在汽油機分電器和斷路器的動觸頭與定觸頭調整間隙后，用螺紋緊固件固定，使其不松動。

4、螺紋緊固件連接松動原因

4.1 接合面變形

用螺栓進行連接時，會施加一定的預緊力，使螺栓發生拉伸變形，并造成與螺栓的接觸面局部塑性變形。如果在使用過程中繼續發生塑性變形，螺栓與支撐面之間會出現輕微的滑動，從而降低預緊力 ，使螺栓連接松動。

4.2 軸向載荷引起松動

當軸向載荷施加到具有初始預載荷的螺紋連接時，螺栓被軸向力拉伸。徑向分力作用在螺紋的斜面上，螺紋的接觸面之間存在一定的相對滑動。重復加載時，相對滑移量逐漸增大。當螺紋連接達到自鎖狀態時，螺母松動旋轉，導致連接失效。

4.3 因橫向載荷而松動

當有初始預緊力的螺紋連接承受垂直于軸線的橫向載荷作用時，橫向力的反復作用使螺紋發生彈性的扭轉變形或零件接觸面之間有垂直于螺紋軸線方向的相對滑移。逐漸發展累積的扭轉位移使螺旋副沿螺旋方向向下滑動，從而使預應力減小，甚至消失，進而使螺紋連接出現松動。

由于可變負載、沖擊和振動的作用，上述因素往往同時作用。此外，工作溫度變化較大和其他因素也會導致螺紋緊固件連接松動。

5、汽車螺紋緊固件連接設計

5.1 連接設計概述

在進行汽車螺紋緊固件連接設計時，需要清楚地了解螺紋緊固件在典型和極端工作條件下的各種接地應力，根 據 CAE分析軟件模擬分析或?qū)崟r(shí)采集路面承載力，指定螺紋緊固件規格，根據國家標準選擇螺紋緊固件，并確保其不偏離規格和標準公差。

進行螺紋緊固件連接設計時需要注意以下方面：第一 ，是 否 有 防 潮 規 定 ；第二 ，是否有電導率要求。第三，是否有高溫工作條件要求；第四，是否需要經 常 拆 裝 ；第五，有無顏色 調 節 ；第六，防腐有哪些 規 定 ；第七，是否應擰緊；第八，是否需要墊圈。第九，安裝與其他部件間距應符合要求；第十，清楚 螺 紋 代 號 ；第十一，注意摩擦控制。在選擇粗細螺絲緊固件時，M10和 M10以上規格推薦選擇細螺絲。原 因 如 下 ：第一 ，徑向調節能力強；第二 ，相同規格可提供更高的鎖模力；第三，螺旋角小，用小扭矩可增強軸向力，同時可提高抗松動性；第四，具有較高的扭轉和橫向剪應力；第五，厚壁零件和高韌性零件可以更牢固地連接；第六，螺紋可以更靠近地腳螺栓頭；第七，不容易脫落。

5.2 設計要求

第一，螺栓和螺母需配套。一般來說，性能等級較高的螺母，可以替換性能等級較低的螺母，螺栓-螺母組件的應力高于螺栓的屈服強度或保證應力是可行的。第二，工藝工程師必須充分溝通，慎重考慮要使用的固定和安裝工藝技術。第三，緊固件的設計必須結合動態和靜態數據扭矩。在公開安裝和搬運技術時公布動態扭矩要求，在過程管理計劃中公布靜態扭矩要求。第四，緊固件應設計在可見的位置，要便于安裝和拆卸，防止盲目操作，以保證產品質量。第五，在安裝不方便的地方如中間軸、轉向裝置的安裝位置，應進行防隨動設計，防止因?qū)嶋H操作出現產品質量問題。第六 ，不考慮使用萬向套筒，用其緊固將導致扭矩變化。

6、螺紋緊固件加工工藝

6.1 鍍鋅

鍍鋅是指在金屬、合金或者其他材料的表面鍍一層鋅以起美觀、防銹等作用的表面處理技術，主要采用的方法是熱鍍鋅。鋅易溶于酸，也易溶于堿，在干燥空氣中變化不大，在潮濕的空氣中，表面能生成一種很致密的堿式碳酸鋅薄膜，這種薄膜能有效保護內部不再受到腐蝕。熱鍍鋅是使熔融金屬與鐵基體反應而產生合金層，而電鍍鋅是利用電解原理 ，在制件表面形成均勻、致密、結合良好的鋅鍍層的過程。堿脆是傳統熱鍍鋅加工工藝難以擺脫的弊端，堿脆對原材料、機械和設備的性能危害很大，

會縮短零件的壽命，導致設備毀壞。

6.2 鋅鋁涂層

鋅鋁涂料是水溶性、無鉻 、鋅鋁建筑涂料，可以浸泡、涂漆或噴涂到鋼材或預制件的表面。鋅鋁涂層就是將水性無鉻鋅鋁涂料浸涂、刷涂或噴涂于鋼鐵零件或構件表面，經烘烤形成的以鱗片狀鋅為主要成分的無機防腐蝕涂層（外觀偏灰），是一種無廢氣排放、不添加重金屬鉻和鉛的涂層。與傳統的鋅鉻防腐涂層相比，鋅鋁涂層具有以下特點：涂層不含金屬鉻，具有良好的耐蝕性和耐高溫性。其憑借深鍍性能和再噴砂性能，可適用于鋼、鑄 鐵 、鋁及其合金、鐵基粉末冶金等多種基體材料的腐蝕防護。由于高溫烘烤成型工藝的要素，鋅鋁涂層施工過程中不會造成氫脆問題，與鋁和鋁合金不會產生電偶腐蝕。鋅鋁鍍層可以代替鋅鉻涂層，也可以代替部分電鍍鋅、電鍍鎘工藝。

6.3 磷化

鋼鐵零件有機溶解在含錳、鐵 、鋅 、鈣的磷酸鹽溶液中，表面會生成一層難溶于水的磷酸鹽保護膜 （磷 化 膜 ），這一過程叫作磷化。磷化的目的主要是給金屬提供保護，防止金屬被腐蝕，用于涂漆前打底，提高漆膜涂層的附著力與防腐蝕能力。磷化膜具有暗灰色或黑色的外觀，具有微孔板結構，經填 充 、油浸或涂漆處理后，具有較好的抗腐蝕性。

磷化膜還具有良好的潤滑性，可以減少摩擦，防止或減少表面層的劃傷或開裂。此外，磷化膜還具有良好的絕緣性能，經過磷化處理后，鋼材的結構力學性能和磁性能基本保持不變。磷化所需設備簡單，實際操作方便，成本低，效率高，在工業中得到廣泛應用。根據磷化液成分，磷化可以分為鋅系磷化、鋅鈣系磷化、鐵系磷化、錳系磷化、復 合 磷 化 ；根據磷化處理溫度，磷化可分為高溫型、中溫型、低溫型、常溫型。

6.4 達克羅

達 克 羅 （DACROMET) 是一種新型表面處理技術 ，主要以鋅粉、鋁 粉 、鉻酸和去離子水為防腐涂料。達克羅有很多優點：第一，具有超強耐腐蝕性能 ，防銹效果是傳統電鍍鋅、熱鍍鋅或涂料涂覆法的 7 ~ 10倍。采用達克羅工藝處理的標準件、管接件經耐鹽霧試驗1200 h 以上未出現紅銹；第二，不會發生氫脆現象。達克羅的處理工藝決定了達克羅

不存在氫脆現象，這使得達克羅非常適合在受力零件 上 涂 裝 ；第三，耐熱性強。達克羅耐高溫材料腐蝕 ，耐熱溫度可達300℃以上。在傳統的鍍鋅工藝中，當溫度達到100℃時材料就會出現起皮現象；第四，達克羅涂層具有強大的附著力和再涂性能，與金屬基體有良好的結合力，與其他附加涂層有著較強的黏著性，處理后的零件易于噴涂著色，與有機涂層的結合強度甚至超過磷化膜；第五，透氣性強。由于靜電屏蔽效應，工件的深孔、縫隙和內壁很難鍍鋅,所以不能用電鍍的方法保護工件的這些部位。達克羅可以進人工件的不同部位，形成達克羅涂層。

達克羅也有一些缺點：第一，達克羅的燒結溫度高，時間長，能 耗 大 ；第二，達克羅表面硬度不高,耐磨性差，達克羅涂層的制品不適合與銅、鎂 、鎳 、不銹鋼零件接觸和連接，否則會影響制品表面質量和防 腐 性 能 ；第三，達克羅涂層導電性差，不適用于電器接地螺栓等導電連接的零件。

7、汽車螺紋緊固件改進方向

為了提高緊固件產品質量，必須嚴格控制所選用鋼材質量和生產過程，必須嚴格控制所用鋼的化學成分，以降低鋼中的硫、磷和氧元素含量，否則會導致緊固件在生產過程中產生裂紋。在生產汽車緊固件的過程中，要想提高汽車緊固件的質量，需要采用先進的生產設備，運用合適的生產工藝，提高產品合格率。在對緊固件進行熱處理時，必須嚴格控制爐溫、爐內氣氛和時間，以盡量避免緊固件表面燒損和脫碳現象。雖然廠家嚴格控制生產過程，但仍難以保證所有產品都是合格件。因此，在生產完成后需要進行分揀和測試。

8、結束語

汽車緊固件是汽車產業鏈的重要部分，在進行緊固件連接設計時必須考慮各種因素。同時，加工技術也非常重要，值得高度重視。在進行汽車緊固件連接設計時，需要運用先進的汽車緊固件加工工藝 ，在堅持相關設計原則和要求的同時，不斷學習、借鑒、創新，以更好地促進汽車行業發展。

參考文獻：

[ 1 ] 張馳，李榮.淺析汽車螺紋緊固件聯接設計[J].名城繪,2019(12):312.

[ 2 ] 李大維.汽車螺紋緊固件裝配工藝研究[J].汽車與配件，2019(1 ):76-77.

[ 3 ] 郭若菡.汽車螺栓緊固件斷裂失效的斷口分析方法研究[D].大 連 ：大連理工大學,2019.
