引言

螺栓連接很常見，在壓力容器中，一般把M36以上的螺栓作為主要受壓元件[1]，而小于M36的螺栓在檢查時容易疏忽，在檢驗工作中常發現各種問題，給現場安裝和使用帶來 較多不便，甚至影響到安全方面。對于緊固件知識的梳理，掌握緊固件的常用知識，能更好的服務工作，提升效益，增加安全度。

1、把合螺栓、螺母等級劃分及匹配

1.1螺栓螺母等級劃分

把合用螺栓強度等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等9個等級[2]，其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼并經熱處理（淬火、回火），通稱 為高強度螺栓，其余通稱為普通螺栓。螺栓性能等級標號有兩部分?jǐn)?shù)字組成，分別表示螺栓材料的公稱抗拉強度值和屈強比值。一個螺栓螺母的配合統稱螺紋連接副，等級也是對 一個連接副來說的。螺母的強度性能等級按GB/T3098.2-2015《緊固件機械性能螺母》分為7個強度性能等級。

1.2螺栓副的匹配

對于螺栓螺母的匹配問題，在DL439-2016《火力發電廠金屬技術監督規程》，其中3.5條要求：螺母材料強度宜比螺栓材料低一級，硬度值低20HBW～50HBW，而濮良貴老 師編的《機械設計》P83頁則有：“選用時，需注意所用螺母的性能等級應不低于與其相配的螺栓的性能等級”。不同的文獻有不同的說法，對于選配，一般可以從以下幾個方面考量：

（1）在選材時取用強度硬度不同等的兩種材料，是為了保護硬度高的一方在過載時候不會破壞；

（2）如果螺母失效，產生的是破裂損壞，檢查時容易被發現，避免留下安全隱患。而螺栓失效則是被拉長甚至拉斷，此時的失效，可能難以被檢查出來，留下安全隱患；

（3）螺栓的更換要比螺母煩瑣，在超載時候以考慮保護螺栓為主，這樣兼顧到經濟性和方便性；考慮到經濟性及失效后的危險性程度，對于螺栓螺母的配合，應以保護螺栓為優先選取方案。

2、材質的選用

生產螺栓螺母所采用的材料一般是根據對螺栓螺母的要求來決定的，如要求連接件耐腐蝕，螺栓螺母就得采用耐腐蝕的各類不銹鋼來制作。普通螺栓常用普通碳素結構鋼來制造，如Q235、Q345。嚴格一點的場合對普通螺栓的材料也有國家的要求。如：普通螺栓材質應符合GB/T700-2006《普通碳素結構鋼技術條件》標準中Q235A鋼。橋梁、車輛等受力很大的場合就要使用高強度螺栓。高強度螺栓常用材料可以參見GB/T3077-2015。

3、螺栓、螺母入廠檢驗的要求

3.1檢驗項目

資料審查主要有：原材料質量證明書、檢測報告（如磁粉探傷、硬度、機械性能、化學成分）、熱處理報告等。對于批量生產的螺栓，可進行強度抽檢，取樣標準可按GBT90.1-2002《緊固件驗收檢查》執行。特別注意對于高強螺栓、螺母，應做到100%強度復驗檢查以及表面的磁粉探傷，化學成份的分析，高溫合金螺栓使用前必須100%光譜復查， M32以上的高溫合金鋼螺栓使用前必須100%做硬度檢查和超聲檢測[3]。

3.2檢驗方法

對于螺栓具體的機械性能檢驗，在GBT3098.1-2010中做出了明確的規定。第7節給出了規定性能等級的緊固件，在環境溫度下應符合表3～7規定的機械和物理性能；第8 節為檢驗緊固件是否符合表3～7的規定，提供了可適用的試驗方法，其中當需方要求交付包括試驗結果的報告（特殊訂單）時，需方應按第9節的規定，并從標準中的表8～表 13中選取試驗方法。由需方規定的特殊試驗，應在訂貨時協議；第9節對各種試驗的試驗適用范圍、試驗程、試驗結果進行了詳盡的說明，而在GBT3098.2-2015中對所適用的螺母性能及檢驗方法進行了詳盡說明。對于不同行業的特殊要求，可以參考相應的標準中對緊固件的單獨要求。

4、螺紋結合的精度

螺紋公差帶是牙型公差帶，以基本牙型的輪廓為零線，沿著螺紋牙型的牙側、牙頂和牙底分布，并在垂直于螺紋軸線方向來計量大、中、小徑的偏差和公差。公差帶由其相對于基本牙型的位置要素和大小因素兩部分組成。內、外螺紋的公差帶位置是指公差帶相對于零線的距離，它由基本偏差確定。基本偏差是兩個極限偏差中的一個，GB197-2018《普 通螺紋公差》規定外螺紋的上偏差，和內螺紋的下偏差（EI）為基本偏差。根據裝配和容納鍍層等不同要求，對外螺紋規定了四種基本偏差，其代號為e、f、g、h，對內螺 紋規定了兩種基本偏差，其代號為G、H，其中H、h的基本偏差為零，G為正值，e、f、g為負值。

4.1螺紋的旋合長度和精度等級

螺紋的旋合長度是和精度等級相關的一個因素[4]，標準將旋合長度分為三組：短旋合長度（S）、中等旋合長度（N）、長旋合長度（L）。螺紋的精度等級是由螺紋公差帶和螺紋的旋合長度兩個因素決定的。標準將螺紋的精度等級分為精密級、中等級和粗糙級三種。一般以中等旋合長度下的6級公差等級作為中等精度，精密和粗糙都是相比較而言。螺紋的精度與公差等級在概念上是不同的。同一公差等級的螺紋，若它們的旋合長度不同，則螺紋的精度不同。

4.2螺紋的公差帶及其選用

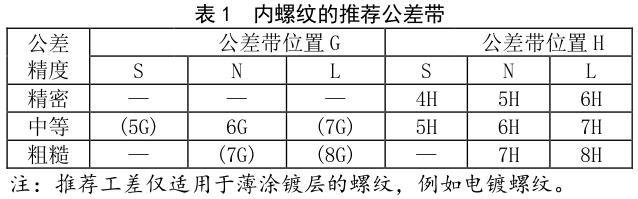

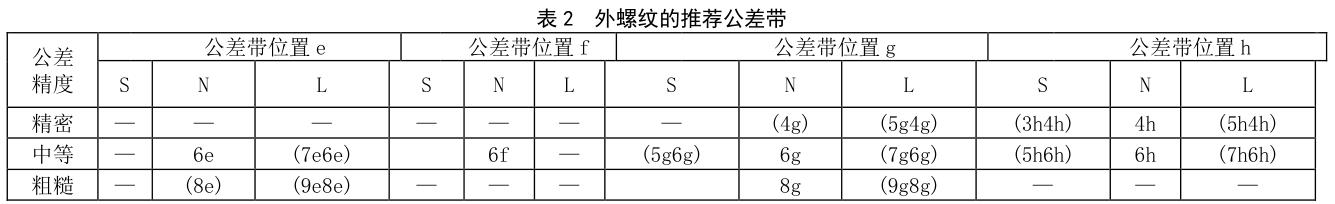

根據使用場合，螺紋的公差精度分為三級：精密、中等、粗糙。宜優先按表1和表2的規定選取螺紋公差帶。除特殊情況外，其他公差帶不宜選用。如果不知道螺紋旋合長度的 實際值，推薦按照中等旋合長度選螺紋公差帶。公差帶優先選用順序?yàn)椋捍肿煮w公差帶、一般字體公差帶、括號內公差帶。帶方框的粗字體公差帶用于大量生產的緊固件螺紋。表 1的內螺紋公差帶能與表2的外螺紋公差帶形成任意組合。但是為了保證內、外螺紋間有足夠的螺紋接觸高度，推薦完工后的螺紋零件宜優先選用H/g、H/h或G/h配合，對工程直徑小于和等于1.4mm的螺紋，應選用5H/6h、4H/6h或更精密的配合。

4.3螺紋的檢驗

內螺紋的尺寸及精度檢驗可以使用塞規，外螺紋的尺寸及精度檢驗使用環規。塞規及環規在使用前應經相關檢驗計量機構檢驗計量合格后才可使用，使用時應注意被測螺紋公差等級及偏差代號與環規標識公差等級、偏差代號相同。對于塞規的使用：首先是用止端檢驗，清理干凈被測螺紋油污及雜質，然后把塞規止端與被測螺紋對正，用大母指與食指轉動塞規，旋入螺紋長度在2個螺距之內為合格，否則判為不合格品；對于塞規通端，在清理干凈被測螺紋油污及雜質后，對正螺紋，用大母指與食指轉動環規，使其在自由狀態下旋合通過螺紋全部長度判定合格，否則以不通判定。需要注意事的是，在用量具應在每個工作日用校對塞規計量一次。

經校對塞規計量超差或者達到計量器具周檢期的環規，由計量管理人員收回作相應的處理措施。而對于可調節螺紋環規經調整后，測量部位會產生失圓，此現象由計量修復人員經 螺紋磨削加工后再次計量鑒定，各尺寸合格后方可投入使用，環規的使用與塞規相似。報廢環規應及時處理，不得流入生產現場。

5、結束語

雖然螺栓螺母的加工制造已經標準化程度很高，相關標準、規范、資料很齊全，但是在廠家實際生產過程中仍然存在各種問題，而且有些問題牽涉比較多方面，需要兼顧；然而因?yàn)橹圃鞆S的設計人員有時將注意力集中在設備的主要部件上了，容易對螺紋副的選用、回廠復驗等環節放松警惕，易出現各種問題。所以，雖然看似很簡單的部件，在檢驗工作中，仍需要進行特別關注。基于對細節的關注，才能對設備本體的有效監控，以確保制造廠加工制造的設備產品，符合相關采購合同、技術協議以及相關標準要求，生產出格產品。

參考文獻

[1]王國棟,徐尚超,王先強,等.螺紋緊固件工程應用研究[J].機械制造,2020,58(2):67-69.

[2]軒留永,方志利,羅躍輝,等.拖拉機緊固件選用的討論[J].拖拉機與農用運輸車,2020,47(1):12-13.

[3]牛小翠.壓力容器設計中螺栓(柱)和螺母的正確選用[J].化工機械,2019,46(6):611-614.

[4]王曉凌.高強度緊固件使用方法探討[J].機械工業標準化與質量,2019(5):52-55.

[5]周俊波.剪切載荷下單/雙螺栓連接結構的松動機理研究[D].成都:西南交通大學,2019.

[6]張繼偉.汽車螺紋連接結構防松性能提升及多目標優化設計[D].武漢:武漢理工大學,2019.

[7]高巖.高端緊固件緊固工藝技術研究[D].大連:大連理工大學,2016.

[8]張同玲.和諧2型機車緊固件的選用及防松措施[J].科技創新與生產力,2016(1):80-82.

[9]王賡.微車高強度螺栓防松性能的研究及分析[D].武漢:武漢理工大學,2015.

[10]陳曉東.緊固件橫向振動試驗臺的研究與設計[D].武漢:武漢理工大學,2015.
