引言

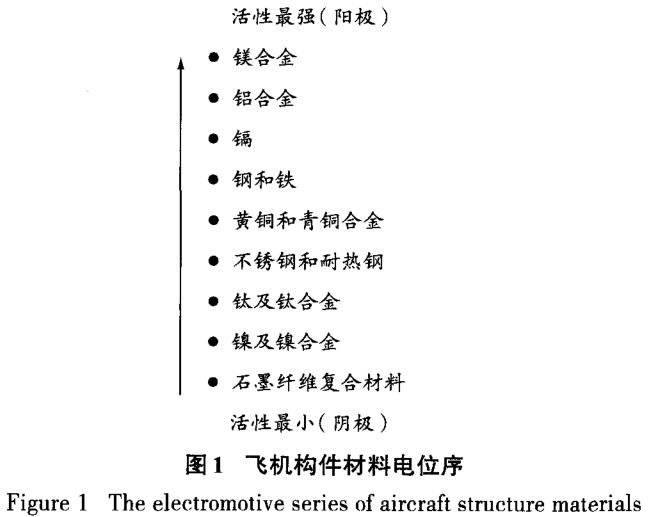

圖1所示電位序不同的材料，在潮濕環境下直接接觸會發生電化學腐蝕。兩種材料在電位序中離得越遠，其腐蝕的過程就越快，這在使用緊固件裝配的構件中表現得特別突出。例如未經過表面處理的鈦合金螺栓與鋁合金構件連接，作為陽極的鋁合金材料會被腐蝕掉。
《中國民用飛機適航規章)>CCAR25中關于構件保護的條款，規定每個構件必須滿足下列要求：
(1)有適當?shù)谋Ｗo(hù)，以防止使用中由于任何原因而引起性能降低或強度喪失。這些原因包括氣候、腐蝕和磨損。
(2)在必須保護的部位有通風和排水措施。
為了確保飛機構件滿足CCAR25條款，必須對飛機構件，尤其是緊固件進行表面處理防護。隨著復合材料在民用飛機，包括主承力結構的多個區域上的大量應用，鈦合金緊固件因與碳纖維復合材料的電位匹配，得到廣泛的應用，因此對鈦合金緊固件表面處理的應用與研究就顯得格外重要。
1、民用飛機鈦合金緊固件表面處理的分類
目前鈦合金緊固件的表面處理主要有涂鋁、涂鋁+十六醇潤滑(適用于連接鋁合金構件)、離子鍍鋁+十六醇潤滑(適用于連接鋁合金構件)、二硫化鉬干膜潤滑+十六醇潤滑(適用于連接復合材料構件、鈦合金構件、復合材料和鈦合金的混合連接)、藍色陽極化+十六醇潤滑(適用于連接復合材料構件、鈦合金構件、復合材料和鈦合金的混合連接)、二硫化鉬干膜潤滑(適用于連接復合材料構件、鈦合金構件、復合材料和鈦合金的混合連接)、十六醇潤滑(適用于連接復合材料構件、鈦合金構件、復合材料和鈦合金的混合連接)等7種表面處理形式。
1.1涂鋁
鈦合金緊固件涂鋁的標準按HS294或NAS4006，涂層由酚醛樹脂、鋁粉、特種助劑及稀釋劑組成。涂鋁后的鈦合金緊固件具有耐磨、耐腐蝕等特性，可消除鈦合金和鋁接觸產生的異電位腐蝕而替代鋼緊固件來連接鋁合金構件，起到減重的作用。
1.2離子氣相沉積(IVD)鍍鋁
IVD鍍鋁的鍍層中含有99％以上鋁成分，一般按MIL-DTL-83488中Ⅱ型3類的方式對鈦合金緊固件進行IVD鍍鋁處理，鋁鍍層厚度為0.0003in。在IVD后，按MIL-C-5541進行鉻酸陽極化處理，經該處理后的鈦合金緊固件的耐鹽霧性更好，而且IVD鍍鋁層的導電性較鋁涂層好。
1.3二硫化鉬干膜潤滑
二硫化鉬干膜潤滑的標準按AS5272或HS292或MIL-L-46010。二硫化鉬干膜潤滑劑由樹脂(環氧樹脂)、粉狀固體潤滑材料(二硫化鉬)、黏結劑、添加劑和稀釋劑等組成。二硫化鉬干膜潤滑的緊固件具有耐高低溫、耐脫漆劑、耐腐蝕、耐液體介質、降低摩擦、減少磨損、提高承載能力、改變鎖緊力等功能。
1.4十六醇潤滑
十六醇潤滑的標準按AS87132或HS305。常用的十六醇主要有兩種溶解方式：一種是溶解在石油基溶劑中的十六醇，另一種是溶解在水基溶劑中的十六醇(用于特殊環境)。十六醇能起潤滑、防干涉等作用，但在高于50℃的環境下易揮發。對于需要涂覆聚硫密封膠的部位(如油箱)，只能選用十六醇潤滑的緊固件，而不能使用二硫化鉬干膜潤滑的緊固件，因?yàn)槭寄苡帽热軇┣逑吹簦蚧f潤滑膜很難去除，只能用熱濃硫酸等強氧化劑去除，并且二硫化鉬干膜與密封膠的附著不牢，容易導致漏油等事故。
2、國內外民用飛機鈦合金緊固件表面處理的現狀
2.1涂鋁
我國鈦合金緊固件涂鋁工藝水平是當前制約國產鈦合金緊固件進人民用飛機市場的一個重大阻礙，目前雖有國內制造企業已取得突破，但涂鋁后的緊固件的耐脫漆劑、耐腐蝕性能仍不能滿足規范要求，而國外主流民用飛機鈦合金緊固件鋁涂層厚度均勻，且附著力穩定，耐脫漆劑、耐腐蝕性能好，色澤明亮。
2.2離子氣相沉積(IVD)鍍鋁
由于IVD鍍鋁的設備昂貴，而且鍍覆時間長，效率低，目前國內外IVD鍍鋁的鈦合金緊固件用量均較少，而大量使用的是涂鋁的鈦合金緊固件。
2.3二硫化鉬干膜潤滑
我國二硫化鉬干膜潤滑的緊固件易在螺紋部位或頭下圓角部位發生膜層淤積的現象，而國外二硫化鉬干膜潤滑的緊固件涂層厚度均勻，且附著力穩定，耐腐蝕性好，色澤光亮。
2.4十六醇潤滑
我國大多采用溶于石油基溶劑的十六醇，對緊固件潤滑后，由于石油基溶劑易揮發，當緊固件貯存一段時間后，溶劑揮發，十六醇結晶析出，形成一個個小凸起，大大影響了潤滑效果及緊固件的裝配，而國外目前多采用溶于水基溶劑的十六醇，避免了此問題。
3、鈦合金緊固件表面處理的驗證方法
3.1涂鋁的驗證方法

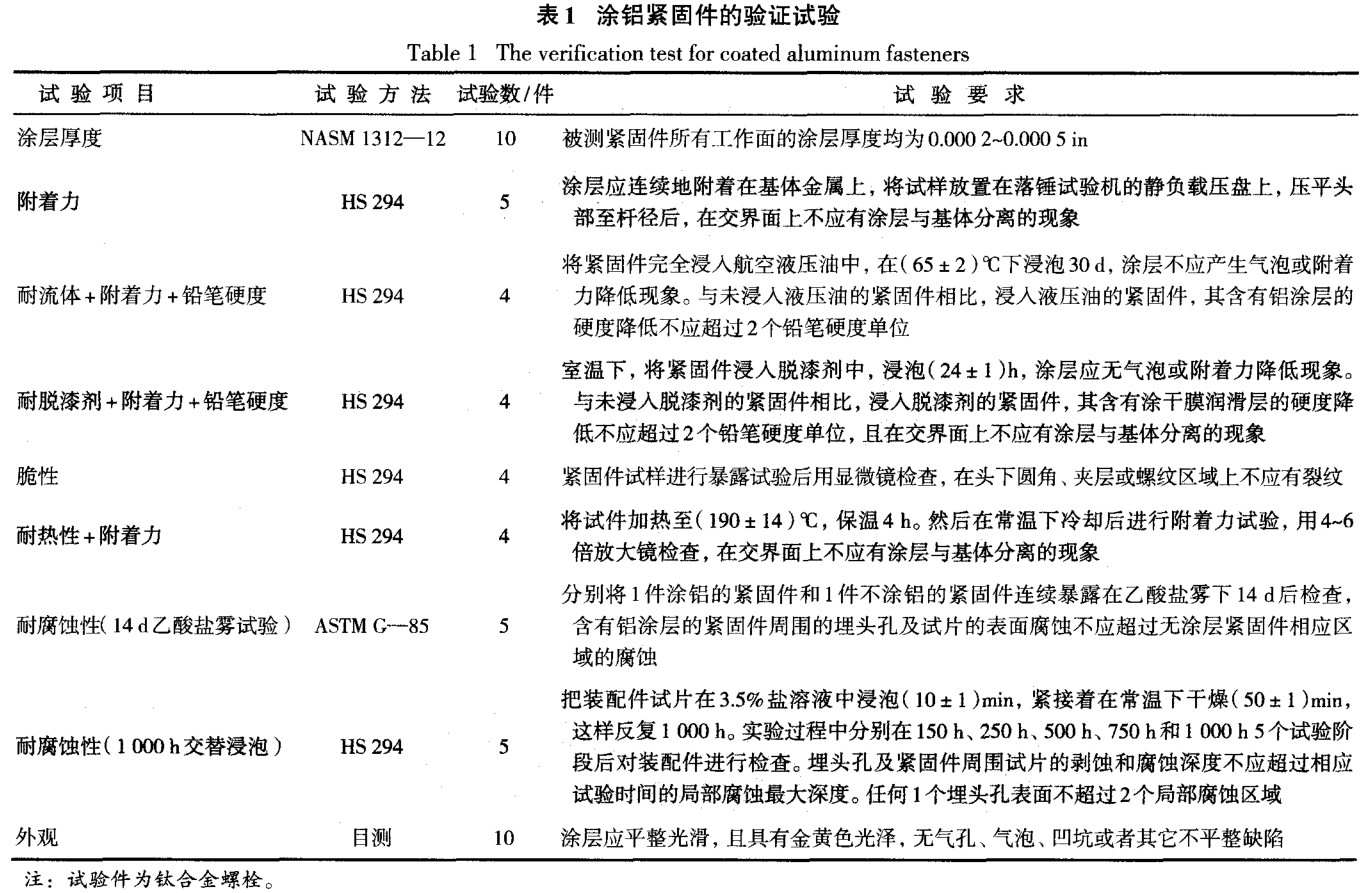

對涂鋁后的緊固件按表1的要求進行驗證試驗，試驗結果應滿足HS294中的要求。
3.2IVD鍍鋁的驗證方法

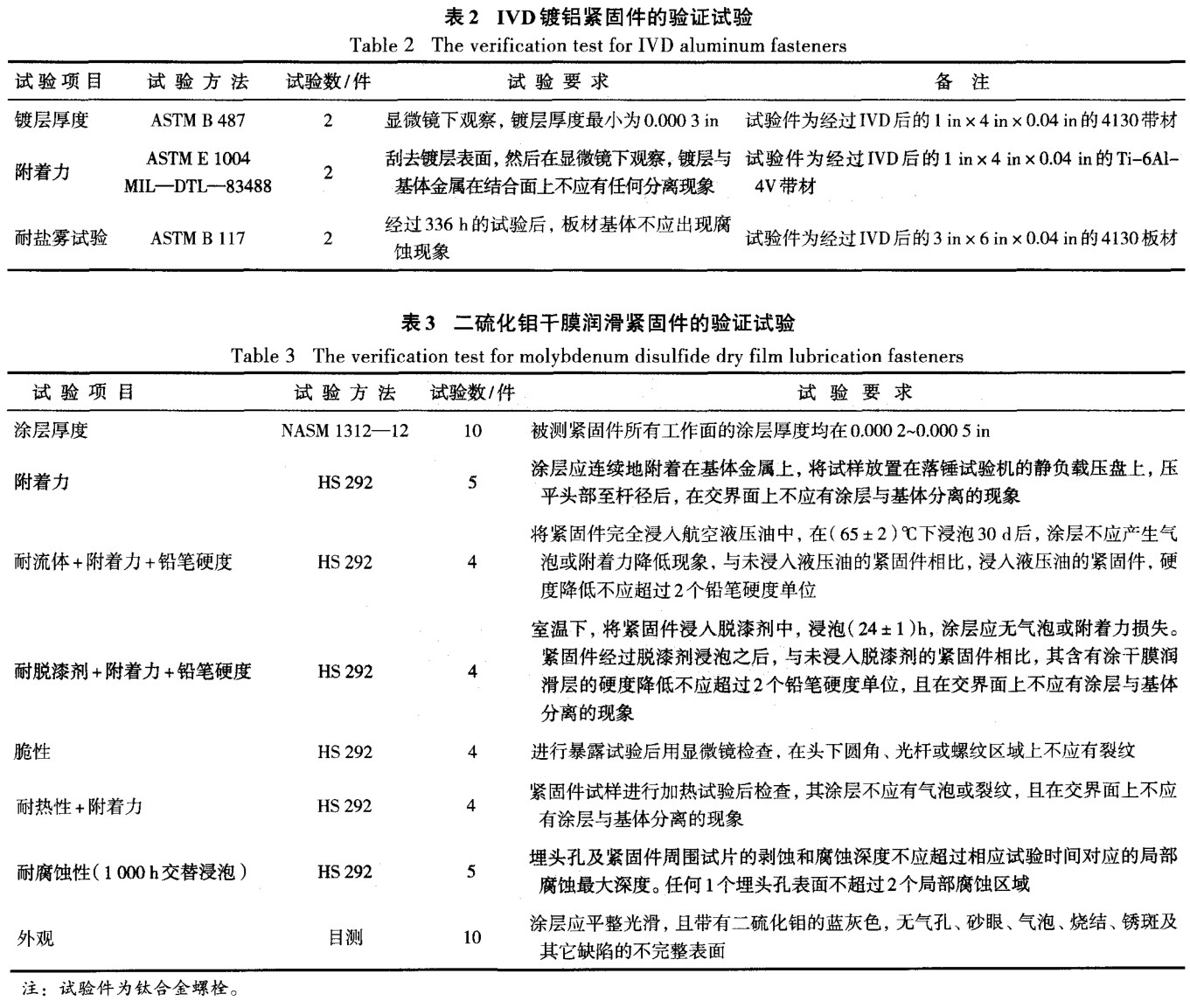

對IVD鍍鋁緊固件的驗證按表2的要求進行試驗，試驗結果應滿足MIL—DTL一83488的要求。
3.3二硫化鉬干膜潤滑的驗證方法
對二硫化鉬干膜潤滑的緊固件按表3的要求進行試驗，試驗結果應符合HS292的要求，但對制造商的干膜潤滑驗證方法和要求應按AS5272進行。
3.4十六醇潤滑的驗證方法

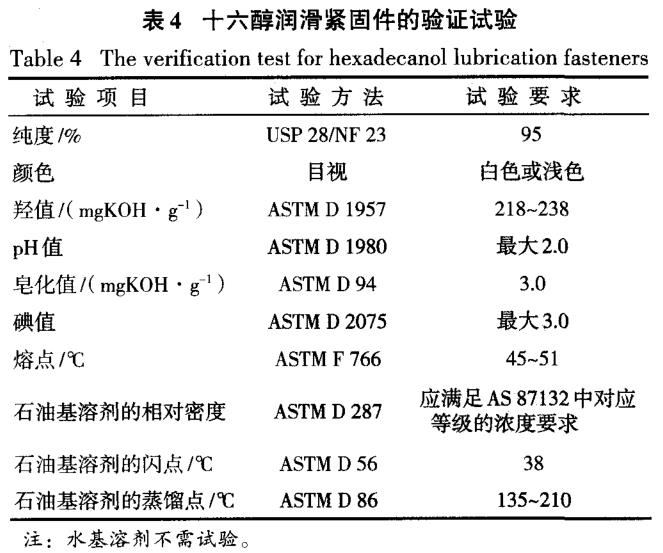

十六醇潤滑前，需對十六醇和溶劑進行表4中的驗證試驗，試驗結果應滿足AS87132的要求；對十六醇潤滑后的緊固件進行目視和觸摸，零件應光滑，且應涂覆均勻，釘桿、鎖緊槽、螺紋上沒有凸起，零件應呈現為白色或淺色。
4、鈦合金緊固件表面處理的發展趨勢
(1)隨著歐盟提出碳排放限制等民用航空環保要求，在飛機上防止有毒物(例如Cd6+)的產生也成為趨勢，而傳統的鋼緊固件以表面鍍鎘為主。另外，當前能替代鍍鎘鋼緊固件的涂鋁鈦緊固件中也含有cd6+的成分，因此研制僅含Cd3+或不含鎘成分的鋁涂層鈦合金緊固件成為當前各大民用飛機鈦合金緊固件生產商的主要研發方向；
(2)大量使用水基溶劑溶解十六醇，因?yàn)槭突軇┰谫A存過程中易揮發；
(3)對鈦合金螺栓和環槽鉚釘，由浸涂二硫化鉬干膜潤滑劑改為噴涂，可以提高涂層和釘桿的附著力。另外，通過控制溶液的噴涂速度、時間，以及采用電泳等工藝方式，提高涂層厚度的均勻性。
5、結語
當前民用飛機國產化的工作已經全面啟動，而鈦合金緊固件的國產化研制是重點，但表面處理工藝一直是一個困擾鈦合金緊固件國產化的難點，我國在鋁涂層原料的驗證、配方、噴涂工藝的完善上還需要多方面長期的努力，還需大力提高二硫化鉬干膜潤滑的膜層均勻度，并盡快大量采用水基溶劑的十六醇潤滑劑，解決十六醇潤滑緊固件的貯存和長期使用問題。
參考文獻
[1]緊固件連接設計手冊[M].北京：國防工業出版社，1990.
[2]牛春勻.實用飛機復合材料結構設計與制造[M].北京：航空工業出版社.2008.
[3]鈦及鈦合金表面處理技術和應用[M].北京：國防工業出版社，2O10.
[4]金屬腐蝕理論及腐蝕控制[M].北京：化學工業出版社，2009.
