引言

海上風電機組具有高溫、高濕、高鹽和高輻照的服役環境特點，零部件及材料面臨著嚴重的腐蝕問題。螺栓作為風電機組重要的零部件，其安全穩定性十分重要。海上風電螺栓通常采用達克羅、滲鋅等方式進行表面處理，以獲得良好的防護性能[1-2]。

達克羅涂層是美國上世紀研發的一種表面處理技術，是將鋅、鋁、鉻酐等成分組成混合溶液，涂敷在材料表面后固化而成的一種防護涂層。達克羅涂層同時具有物理隔絕、陰極保護等功能，防護性能優異，耐中性鹽霧的能力是傳統鍍鋅的7 倍至10 倍，廣泛應用于緊固件的表面處理。然而，達克羅涂層由于含有殘留的6 價鉻，會危害環境和人體健康，世界各國采取了各種措施限制其使用。因此，需要發展環保的高性能無鉻新型涂層，在滿足防護要求的前提下不會危害環境和人體健康。

無鉻鋅鋁涂層是為了滿足環保要求而開發的新型表面處理技術，可以作為達克羅涂層的替代[3-8]。無鉻鋅鋁涂層不含鉻酐、有機溶劑等，采用水性涂料，可以滿足世界各國對環保的要求。鉻酸鹽在涂層中主要起到粘結劑和鈍化的作用，可以有效的提高涂層的耐蝕性，涂層中去除鉻酸鹽后會對性能產生很大影響。

鉻鋅鋁涂層研究過程中，研究人員采用多種方法降低鉻酸鹽去除后對涂層的性能[5,9-12]。MAZE 等[13]采用鉬的氧化物代替鉻酸鹽作為腐蝕抑制劑，且鉬的氧化物中鉬的含量在 60%以上，鉬的氧化物在涂層中的含量在 0.5%～7%時具有良好的耐蝕性。陳鵬等[14]以硅烷未粘結劑，片狀鋅鋁粉未原料開發了無鉻環保型鋅鋁基耐蝕涂層，其防護性能與達克羅涂層幾近相同。李旭嘉等[9]和朱俊謀等[10]通過在涂層中添加納米氧化物和碳納米管等提高無鉻鋅鋁涂層的性能。無鉻鋅鋁涂層使用的粘結劑的性能對涂層有很大的影響，有機硅烷具有無毒、無污染、粘結性好、易形成化學鍵等性能，是代替鉻酸鹽的理想材料，受到研究者的廣泛重視[11,14-18]。本文利用硅烷制備了一種無鉻鋅鋁涂層，并利用中性鹽霧試驗、電化學測試和形貌分析研究了涂層的腐蝕行為特點。

1、 試驗方法

1.1 試驗材料

試驗樣品為 M10螺栓，基材為 Q235 碳鋼，螺栓表面的無鉻鋅鋁涂層涂覆前先拋丸除銹，然后依次用丙酮和無水乙醇進行超聲清洗，除去表面的油漬，冷風吹干后放入干燥箱備用。螺栓表面無鉻鋅鋁涂層涂覆時采用兩涂?jī)珊婕吹淄繃婌F、烘烤、面涂噴涂和烘烤的流程。

1.2 加速試驗方法

參考標準 ISO 9227:2017 開展中性鹽霧試驗，試驗溫度為35 ℃，NaCl 溶液濃度為50 g/L，pH 值為6.5～7.2，鹽霧沉降量為1 mL/h/80 cm2～2 mL/h/80 cm2。中性鹽霧試驗在第8 天、16 天、32 天和64 天取樣品分析。

1.3 形貌觀察

使用 ZISS EVO18 掃描電子顯微鏡（Scanning Electron Microscope SEM）對無鉻鋅鋁涂層的微觀形貌進行觀察，加速電壓為20 kV，并利用 Oxford 能譜儀對成分組成進行分析。

1.4 電化學分析

采用 Princeton VersaSTAT 3F 電化學工作站進行電化學測試。電化學測試采用三電極測量體系，參比電極為Ag/AgCl 電極，輔助電極為鉑片。電化學阻抗譜測量頻率為10-2Hz～105Hz，振幅為10mV；極化曲線測量掃描范圍?0.5～1.5 V（vs OCP），掃描速率為1mV/s。

2 、試驗結果與討論

2.1 涂層成分與形貌分析

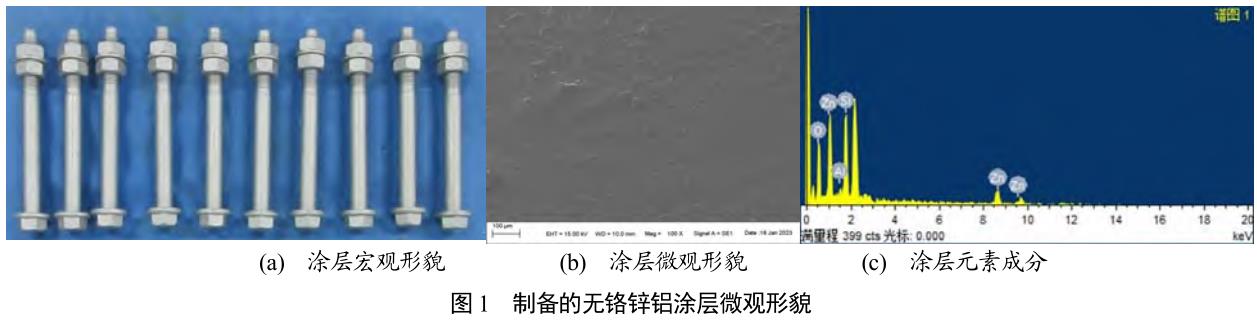

圖 1 為螺栓涂層的宏觀形貌和微觀形貌。涂層宏觀形貌呈現亞光銀灰色；微觀形貌表面有一些顆粒狀物質，且涂層表面可以觀察到少量縫隙，能譜測試結果表明涂層元素組成主要有 Zn、Al、O 和 Si。

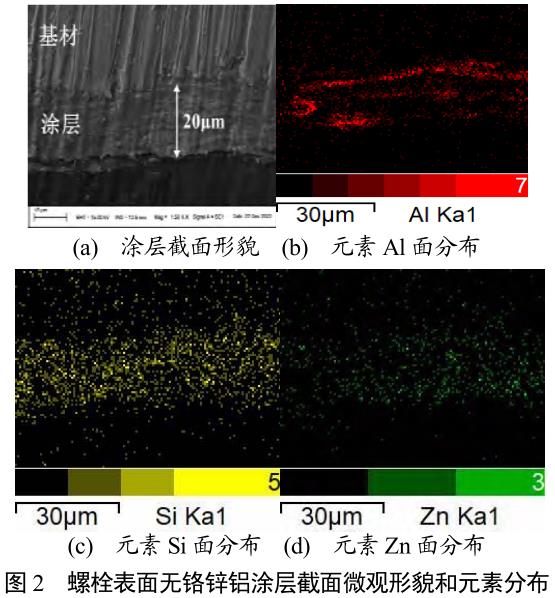

圖2 螺栓表面涂層的截面形貌和元素分布，無鉻鋅鋁涂層的厚度為20 μm 左右，截面呈現明顯的層狀相疊的鋅鋁粉，涂層與基材結合緊密，未觀察到直通基底的孔洞。通過涂層截面元素分布結果可知，元素Al 在涂層中呈現明顯分層疊狀分布的特點，元素 Zn 則在涂層中其他區域，元素Si 均勻分布在涂層的不同位置。結合涂層的表面和界面的形貌分析，片狀的鋅鋁粉在涂層中呈層疊狀分布，鋁粉在局部區域有富集分布的特征，硅烷作為粘結劑均勻分布在涂層中，未表現出明顯局部富集的情況。涂層表面雖可觀察到縫隙，但截面微觀形貌顯示樣品表面的無鉻鋅鋁涂層相對較致密，在涂層中未觀察到明顯的裂縫和空洞。涂層致密的結構特點和鋅鋁粉的交叉層狀分布特征可提供有效物理屏障，阻止侵蝕性離子進入基體表面，提高涂層的耐蝕性。

2.2 不同腐蝕時間涂層微觀形貌

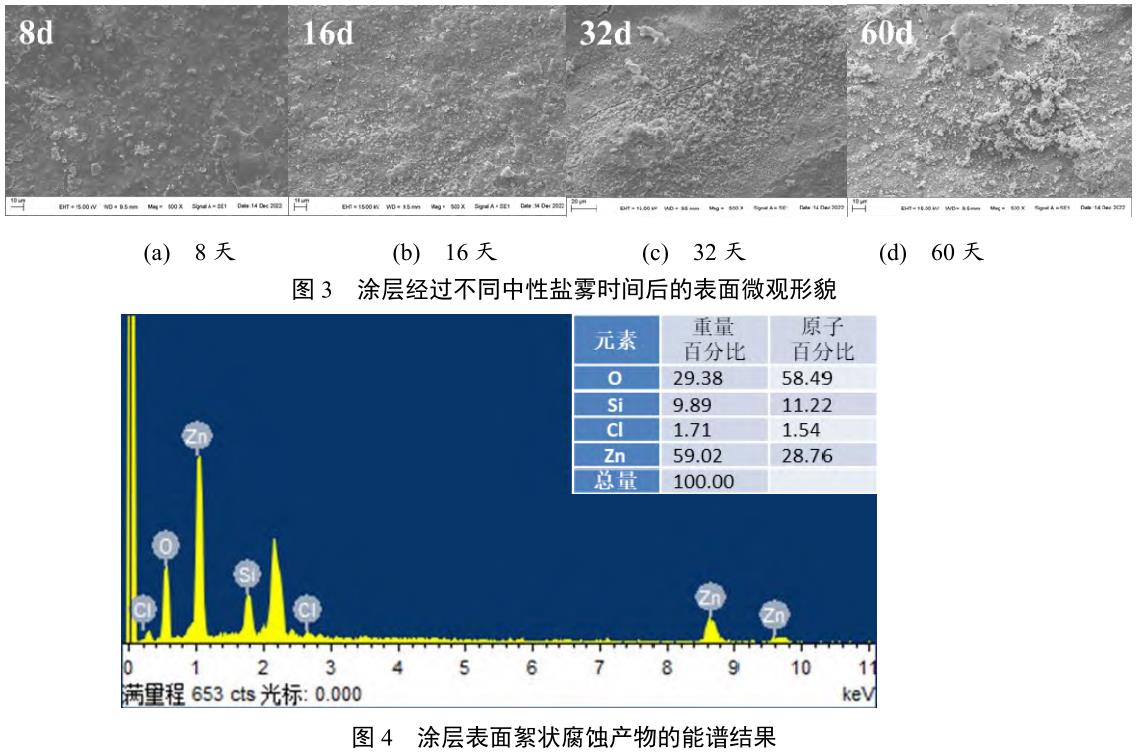

圖3 為涂層經過不同時間中性鹽霧試驗后的表面微觀形貌。隨著腐蝕時間的延長，表面出現絮狀的腐蝕產物，且腐蝕前期絮狀產物零散的分布在樣品表面，絮狀腐蝕產物逐漸增多，直到中性鹽霧60 天后表面仍然為白銹，螺栓樣品表面并沒有觀察到紅銹的出現。

如圖4 所示，能譜結果顯示絮狀腐蝕產物的元素組成為 O、Si、Cl 和 Zn。結合元素和形貌分析可知中性鹽霧試驗過程中涂層表面的產物主要是 Zn 的腐蝕產物，這是由于涂層中的 Zn 電位較低，首先產生活化發生腐蝕，且腐蝕前期絮狀產物零散的分布在樣品表面，可能是由于表面裸露的鋅粉邊緣未被硅烷膜完全包裹，造成鋅粉的裸露，腐蝕在鋅粉的邊緣發生，造成表面硅烷膜發生破壞，因此能譜結果中檢測到了Si 元素。隨著試驗時間的增加，涂層表面的腐蝕程度加深，表面零散分布的絮狀腐蝕產物開始大量堆積并發生團聚，覆蓋了表面。經過60 天的中性鹽霧試驗后，樣品表面并沒有觀察到紅銹的生成，表明樣品表面的涂層依然具有保護作用。

2.3 不同腐蝕時間涂層電化學測試

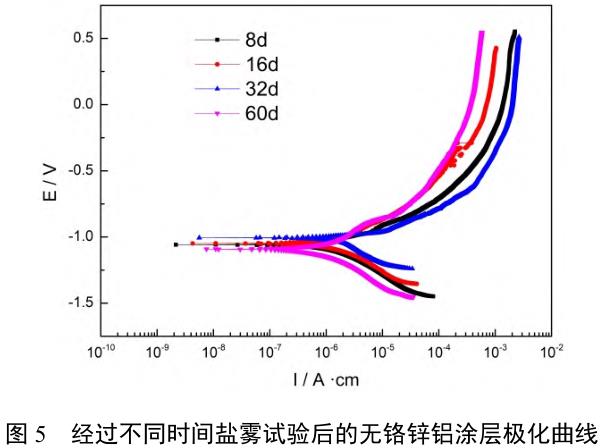

圖 5 為無鉻鋅鋁涂層經過不同時間中性鹽霧試驗后的動電位極化曲線。經過不同鹽霧時間后，涂層的自腐蝕電位大小分布在 0.96 V～1.1 V，而基材碳鋼的自腐蝕電位一般為?0.6 V，即涂層和碳鋼基材之間具有 0.4 V 左右的電位差，表明即使經過 60 天的鹽霧試驗后，涂層依然可以為基材提供足夠的陰極保護，與表面形貌的分析結果相吻合。隨著試驗時間的延長，涂層的自腐蝕電流表現為先降低后增大再降低的特點。涂層的陰極極化曲線形狀相似，發生的都是氧的去極化反應。涂層的陽極極化曲線分析可知，在腐蝕的初期（8 天、16 天）陽極區域出現了一個過渡的鈍化區，但是隨著試驗時間（32 天），涂層的過渡鈍化區逐漸消失，試驗后期（60 天）陽極區重新出現了過渡鈍化區，主要是涂層中鋅鋁粉的存在在表面形成了鈍化膜層，在陽極極化曲線中表現出為過度鈍化區，隨著鹽霧試驗的進行，在試驗前期由于 Cl-的侵蝕造成表面的氧化物保護膜發生破壞，使得鈍化過渡區逐漸消失，表面的鋅粉發生活化，自腐蝕電流密度增加；隨著試驗時間的進一步延長，水分?jǐn)U散至涂層中層狀分布的 Al 片，表面具有完整的氧化膜，因此試驗后期（60 天）樣品的陽極重新觀察到了過渡鈍化區，且腐蝕電流密度明顯降低。

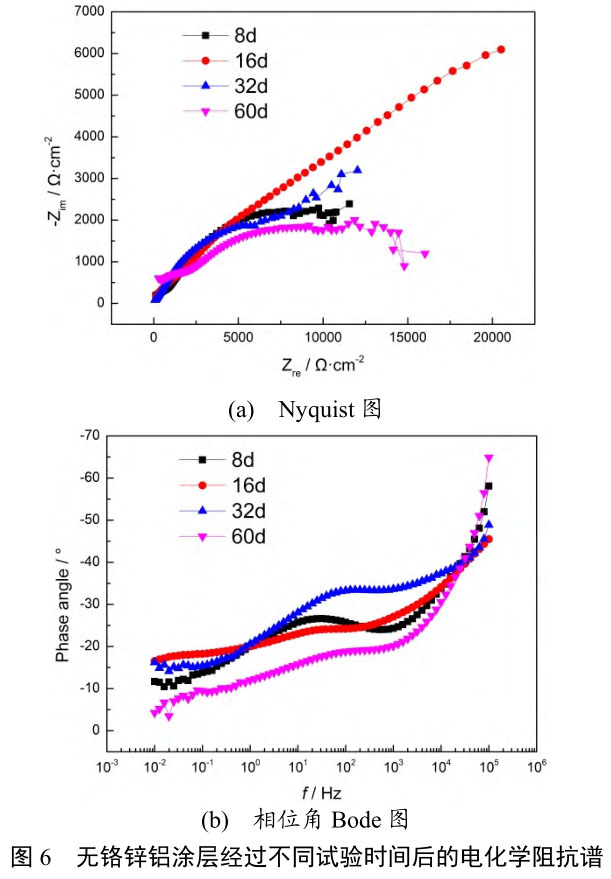

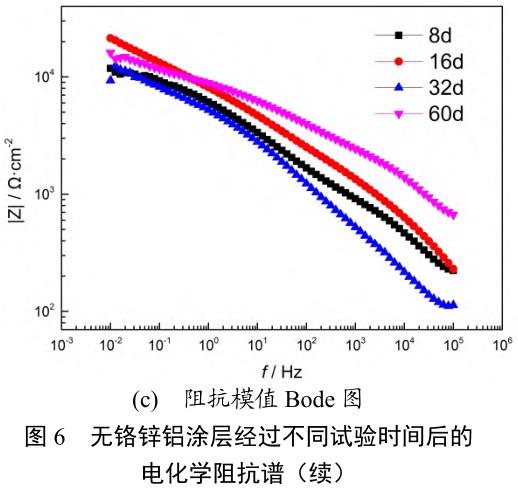

圖 6 為涂層經過不同試驗時間后的電化學阻抗譜。高頻區反映的是涂層的阻抗，低頻區則與涂層中的鋅鋁粉的反應有關。隨著試驗的進行，表面涂層阻抗表現出先增高后降低再增高的特點，與極化曲線腐蝕電流密度變化特點相吻合。隨著試驗的進行，侵蝕性離子（Cl-）進入涂層并接觸到鋅鋁粉的表面，使得涂層中的金屬發生活化，引起涂層中鋅粉的腐蝕，生成的鋅的腐蝕產物會堵塞涂層中的裂縫和微孔等缺陷，造成涂層的阻抗逐漸增加[15]，同時腐蝕產物在金屬粉表面的附著也會對鋅鋁粉的反應有一定的阻礙作用，使得低頻阻抗增加（16 天）；隨著試驗的繼續進行，鋅的腐蝕產物是水溶性的，會逐漸發生溶解，腐蝕產物對金屬粉的保護性下降，同時涂層中分層分布的鋁開始腐蝕，使得表面的鋁氧化物層受到破壞，引起涂層的阻抗下降（32 天）；試驗后期，隨著電解質繼續進入到涂層內部，更多的鋅粉參與反應，生成新的腐蝕產物堆積，覆蓋內部鋅粉表面的活性區，同時涂層中部分層的鋁粉表面有完整的鈍化膜，使得測得的涂層阻抗升高（60 天）。

3、 結論

利用有機硅烷作為粘結劑制備的無鉻鋅鋁涂層，解決達克羅涂層的環保問題，并具有良好的防護能力。

1）無鉻鋅鋁涂層中片狀鋁粉呈現分層層疊狀分布的特點，鋅粉則在其他區域均勻分布，涂層表面存在少量縫隙，但是涂層內部則相對比較致密。

2）無鉻鋅鋁涂層具有良好的防護性能，60 天中性鹽霧試驗后沒有觀察到紅銹。電化學測試結果表明腐蝕過程中涂層中的鋅粉和鋁粉協同作用，為緊固件提供了良好的陰極保護作用。

參考文獻：

[1] 陳亞軍, 孫利成, 王漢森. 循環鹽霧環境中電鍍鋅和鋅鋁涂覆涂層的腐蝕行為[J]. 腐蝕與防護, 2022,43(10): 23-32.

[2] 包勝軍, 周萬紅, 唐革新, 等. 達克羅和滲鋅在橋梁支座錨固螺栓上的應用[J]. 涂料工業, 2013, 43(2):65-67.

[3] 劉彬, 林志峰, 程旭東, 等. 新型環保鋅鋁合金涂層的研究現狀[J]. 腐蝕科學與防護技術, 2017, 29(3):301-306.

[4] 宋積文, 杜敏. 無鉻鋅鋁涂層發展現狀[J]. 腐蝕與防護, 2007, 28(8): 411-413.

[5] 李言濤, 姜信德, 侯保榮. 噴涂鋅鋁(ZAZA)覆蓋層在海洋環境中的腐蝕[J]. 腐蝕與防護, 2010, 31(8):591-594.

[6] 隋佳利, 李相波, 林志峰, 等. 兩種熱噴涂鋅鋁涂層在低溫海水介質中防腐性能研究[J]. 中國腐蝕與防護學報, 2016, 36(5): 371-375.

[7] 徐志剛. 噴涂鋅鋁(ZAA)覆蓋層在模擬海洋環境中的腐蝕失效機理[J]. 腐蝕與防護, 2013, 34(3): 252-255.

[8] 仝飛, 繆強, 蔣穹. 無鉻鋅鋁合金涂層的制備及耐蝕性能[J]. 腐蝕與防護, 2014, 35(2): 146-149.

[9] 李旭嘉, 惠紅海, 趙君文, 等. 多壁碳納米管含量對無鉻鋅鋁涂層耐蝕性能的影響[J]. 中國腐蝕與防護學報,2022, 42(2): 324-330.

[10] 朱俊謀, 姚正軍, 蔣穹, 等. 無鉻納米鋅鋁涂層的微觀組織及腐蝕性能[J]. 中國腐蝕與防護學報, 2013, 33(5):425-429.

[11] 馮瑞沁, 衣守志, 董世文, 等. 硅烷無鉻鈍化膜的耐腐蝕性能及成分探究[J]. 表面技術, 2014, 43(6): 53-58.

[12] 任鵬禾, 周宏明, 許曉嫦, 等. 石墨烯改性無鉻達克羅涂層的組織及耐腐蝕性能[J]. 中國表面工程, 2018,31(6): 73-80.

[13] MAZE E, MOCQUERY C, MILLET B, et al. Use of MO3 as Corrosion Inhibitor And Coating Composition Containing Such An Inhibitor: US 20040142162[P].2004-07-22.

[14] 陳鵬, 王旭東, 孫冬柏, 等. 環保型鋅鋁基耐蝕涂層的制備與性能[J]. 機械工程材料, 2010, 34(2): 67-70.

[15] 周文娟, 許立坤, 王佳, 等. 碳鋼表面硅烷鋅鋁涂層的腐蝕電化學行為[J]. 金屬學報, 2007, 43(9): 983-988.

[16] ZHANG X M, LIU C M, YIN Y J. Corrosion Resistance of Water-Based Chromium-Free Zinc-Aluminum Coating[J].Dongbei Daxue Xuebao/Journal of Northeastern University,2010, 31: 56-59.

[17] 徐溢, 滕毅, 徐銘熙. 硅烷偶聯劑應用現狀及金屬表面處理新應用[J]. 表面技術, 2001, 30(3): 48-51.

[18] GOU J, WANG G, NING Y, et al. Preparation and Corrosion Resistance of Chromium-Free Zn-Al Coatings With Two Different Silane Coupling Agents[J]. Surface &Coatings Technology, 2019, 366: 1-6.
