航空發動機被譽為工業“皇冠上的明珠”，其質量及可靠性直接影響飛機的性能。緊固件作為一種最常用的連接件在發動機中大量應用，由于發動機工作時的特殊環境，要求其連接所使用的緊固件具有高強度、耐高溫、高耐久性和抗疲勞等特點。經過十幾年的技術積累，國內航空發動機用緊固件取得一定進展，然而，國內在航空發動機緊固件的設計、制造及使用方面仍與國外存在一定差距。

1、航空發動機用鈦合金螺絲設計現狀

1.1緊固件標準

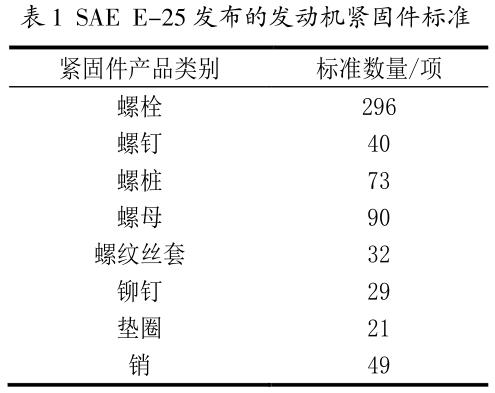

航空發動機用緊固件（鈦合金螺絲）主要包括螺栓、螺釘、螺樁、螺母、鉚釘、墊圈及螺套等產品。國外目前已經構建了完善的航空發動機緊固件標準體系。以SAE（美國汽車工程師學會）下屬的E-25（航空發動機通用標準委員會）為例，目前共編制各類緊固件產品標準630項，見表1。每類產品又以尺寸系列、材料、強度等級及使用溫度的不同，分為更細致的體系。除緊固件的技術規范及產品標準以外，SAE還編制了包括螺紋、公差、頭型、潤滑、熱處理、安裝標準在內的基礎標準，與產品標準、技術規范以及材料標準一起形成了完善的航空發動機用緊固件標準體系。

然而，發動機緊固件在國內各主機廠所屬于“小零件”管理，其標準化水平低，已經日漸成為新一代航空發動機研制過程中的突出問題。目前，國內航空發動機緊固件標準未成體系，行業級以上標準僅42項，且主要為螺栓、螺釘及螺母標準。在行業級以上標準不健全的情況下，國內各主機所依托發動機型號的研制，參照國外先進的緊固件標準，陸續編制了各自的企業標準，但仍存在尺寸系列不健全、相同產品不同標準中存在技術差異等問題，使本身通用化程度極高的緊固件標準變得通用性差，并造成合格鑒定試驗、管理等方面資源的重復和浪費，給發動機緊固件的配套及使用單位造成額外負擔。

1.2緊固件結構要素

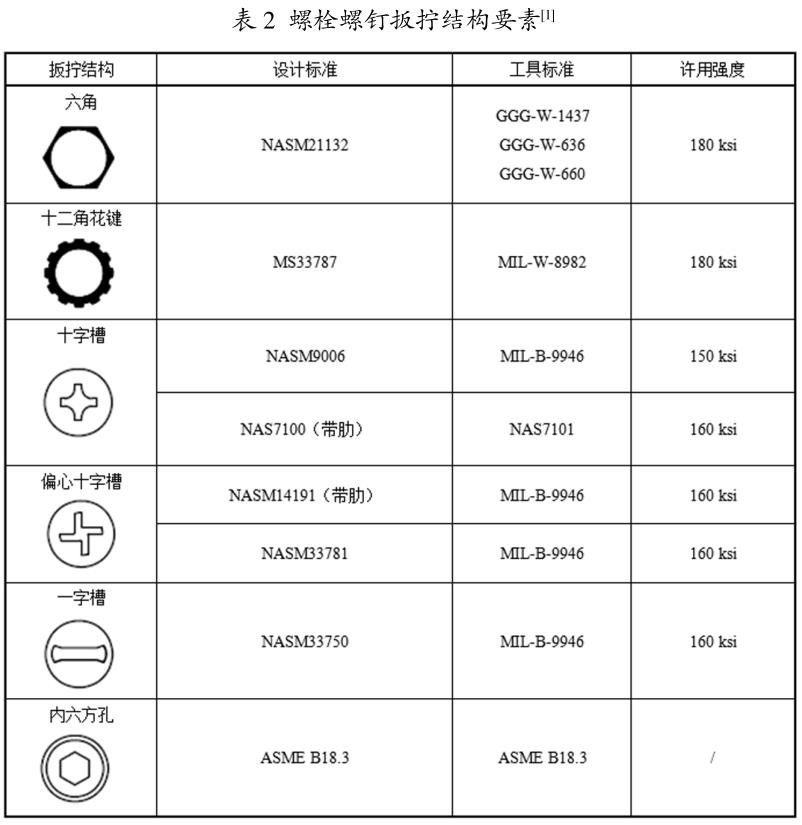

在緊固件的結構要素設計方面，國外形成了完善的緊固件結構要素設計標準。例如，在NA0156《外螺紋公制緊固件設計》中，標準給出了螺栓螺釘?shù)念^型、光桿、螺紋、外形、表面粗糙度等設計參數，涵蓋六角頭、十二角頭、沉頭、盤頭等不同結構形式的螺栓。在螺栓螺釘扳擰結構設計方面，美國相關文件中給出了不同形式扳擰結構對應的設計標準、安裝工具，以及不同槽型的理論許用強度，見表2，以支撐緊固件的設計及選用。

針對緊固件設計常用的頭型、光桿和扳擰結構，國內尚未形成系統且統一的緊固件結構要素標準，導致不同企業標準或型號標準規定存在差異，標準“多、雜、散”，通用化程度越來越低，給生產廠家產品供應及裝備保障帶來額外的負擔。此外，由于缺少統一的結構要素標準，使得由“形”到“數”的道路堵塞，無法適應如今智能制造的發展趨勢。

2、航空發動機鈦合金螺絲制造現狀

2.1緊固件材料

由于航空發動機工作時的高溫環境，要求緊固件必須具有耐高溫、高抗疲勞性等特點。因此，發動機緊固件在選材時，往往選用具有良好高溫性能的材料。一般來說，在發動機的高溫部位，緊固件材料多采用高溫合金，如GH2132、GH4738、GH4169等；在低溫部位，緊固件材料以不銹鋼和合金鋼為主，如1Cr11Ni2W2MoV、40CrNiMo等；若存在減重的需求，可以有針對性地選取鈦合金緊固件[2]。

目前，國外發動機大量選用了以鐵基和鎳基高溫合金為主的高溫合金緊固件，牌號包括A286、Wasploy、Inconel718等，對應的緊固件最高使用溫度可達425℃、650℃以及730℃。其中對于螺栓產品，90%以上采用的是Inconel718；而對于與螺栓配套的螺母及自鎖螺母，材料主要是Wasploy和A286[3]。

由于國內高溫合金材料的發展與國外相比較為滯后，國內航空發動機仍大量使用1Cr11Ni2W2MoV、40CrNiMo等不銹鋼、合金鋼緊固件，這些材料的高溫強度、高溫持久性能等與高溫合金材料相比有很大差距，大大制約了我國航空發動機緊固件的技術發展。隨著國家對航空發動機的投入不斷加大，近年來陸續開展了針對GH2132、GH4169等緊固件用高溫合金棒絲材的國產化攻關。然而，國產材料仍存在晶粒粗大、混晶等現象，國產棒絲材的性能水平、批次穩定性均與國外存在差距，緊固件原材料已成為制約航空發動機緊

固件發展的瓶頸之一。

2.2緊固件表面處理

針對高溫合金緊固件，為了防止高溫環境使用時螺紋部位發生粘結，普遍采用緊固件螺紋部位局部鍍銀的方法，以保證緊固件在高溫環境下良好的抗粘結性能。此外，裝備在海洋環境下的應用需求要求發動機緊固件具有良好的耐蝕性，傳統的合金鋼鍍鎘、不銹鋼鈍化等緊固件在海洋環境應用時出現了嚴重的銹蝕現象，涂二硫化鉬、鍍鋅鎳合金等新型表面處理方式近年來逐漸應用在發動機緊固件上。

然而，鍍銀緊固件在使用過程中，主機裝配現場經常反饋電鍍銀結合力不好，螺栓螺母配合使用后，螺紋部位鍍銀層脫落現象嚴重，再次使用就會產生粘結，使得可以多次反復使用的緊固件變成“一次性”產品。二硫化鉬涂覆水平也與國外存在一定差距，主要體現在涂層的均勻性、結合力以及耐腐蝕性能方面，國內目前工藝水平很難保證緊固件的螺紋、光桿及支承面涂層厚度同時滿足相關標準要求，由于二硫化鉬涂料的多種多樣導致不同廠家生產的涂覆二硫化鉬緊固件的外觀顏色都不相同。此外，涂層輸出的摩擦系數不穩定導致裝配過程中經常出現滯塞、螺栓擰斷等現象。

3、航空發動機用鈦合金螺絲使用現狀

3.1安裝力矩-預緊力研究

國外自20世紀50年代起就采用了控制預緊力的力矩（或轉角）安裝技術，控制精度、摩擦性能的緊固件制造技術，制定了較完善的針對螺栓連接結構安裝力矩和預緊力的標準，如SAEAIR1417《螺紋緊固件的擰緊力矩》、OCT100017《螺栓、螺釘和螺樁的擰緊力矩的一般要求》、MIL-HDBK-60《螺紋緊固件-擰緊力矩》等標準[4]。這些標準規定了不同材料和不同表面處理的螺栓與螺母配合連接時，推薦的安裝力矩范圍，能夠更有效地指導廠家進行緊固件的安裝。國外在航空航天等領域的連接螺栓預緊力方面做了不少研究，形成了常規螺栓的相關設計規范，有較為完善的確定連接螺栓預緊力的方法。

在安裝力矩-預緊力方面，國內研究開展較晚，而且缺乏長期設計和使用的經驗。關于緊固件安裝標準主要為上世紀八九十年代編制的航空行業標準HB6125—1987《航空發動機螺紋緊固件擰緊力矩》、HB6586—1992《螺栓螺紋擰緊力矩》、HB/Z251—1993《螺栓連接擰緊力矩與軸向力的關系》等，但這些技術內容較老，標準已被限制使用，強度等級與現有高溫合金材料不匹配，已不適用于目前發動機大量使用的高溫合金緊固件。其中，HB6125—1987《航空發動機螺紋緊固件擰緊力矩》主要規定了38CrA、30CrMnSiA、40CrNiMo、1Cr11Ni2W2MoV等合金鋼材料的緊固件安裝力矩，這些材料在新一代航空發動機緊固件已經被鈦合金、耐蝕耐熱鋼、高溫合金大量替代，標準缺少TC4、GH4169、GH4738等材料緊固件的安裝力矩參數，雖然標準也給出了GH2132緊固件的安裝力矩，但是緊固件對應的螺紋為M螺紋，不適用于目前航空發動機大量使用的MJ螺紋和UNJ螺紋GH2132緊固件；HB6586—1992《螺栓螺紋擰緊力矩》按照強度等級的不同，給出了590MPa、930MPa、1075MPa、1470MPa緊固件的安裝力矩，但是這些強度等級與現有飛機發動機常用的緊固件強度等級（900MPa、1100MPa、1210MPa、1275MPa、1550MPa）不匹配，無法直接應用。針對關鍵部位應用的緊固件，主機廠在零件圖紙上給出了產品的安裝力矩數值。然而，在該安裝力矩數值產生的預緊力大小并未給出，也未進行試驗驗證。此外，安裝力矩-預緊力關系與螺栓螺母表面的涂鍍層和螺栓螺紋息息相關，不同涂鍍層及螺紋精度直接影響預緊力與安裝力矩的關系。

3.2安裝工藝

在緊固件的安裝工藝方面，國外各緊固件主機單位形成了相應的安裝規范，如波音公司的BAC5009《螺栓螺母安裝規范》等，標準中規定了不同類別緊固件的安裝工藝，如制孔、锪窩、安裝參數、表面防護等技術條件。

國內編制了HB/Z223《飛機裝配工藝》行業級以上系列標準，針對螺栓螺母、實心鉚釘、環槽鉚釘、抽芯鉚釘、螺紋空心鉚釘、高抗剪鉚釘?shù)染o固件產品的安裝技術要求進行了規定，還涵蓋例如制孔、锪窩、安裝、安裝后檢查、表面防護等通用要求。但這些標準僅適用應用于三代機為主的緊固件，對于近年來新研的高端緊固件，仍缺少相關的安裝工藝規范。

3.3安裝工具

緊固件產品安裝工具的發展伴隨著緊固件產品的發展，國外在緊固件發展中充分考慮緊固件裝配工藝的適應性，使其能夠在裝配現場正確使用，同時還要考慮緊固件所需要的安裝工具。緊固件型譜的產生，催生了一批緊固件安裝工具標準的誕生。然而，國內缺少專業化的緊固件安裝工具生產廠家，緊固件生產廠家缺乏安裝工具設計及制造能力，發動機緊固件安裝工具部分依賴進口。此外，由于發動機結構復雜，安裝空間狹窄，使用的緊固件頭型包含六角、十角、十二角、十二角花鍵、D頭及T頭等，需要配套的緊固件安裝工具多，也給裝備保障帶來一定考驗。

4、問題與差距

（1）發動機緊固件標準通用化、系列化程度低，標準缺失。

目前在國內航空發動機行業，緊固件為小零件管理，產品大都以圖紙，而非標準的形式出現，發動機緊固件的通用化、系列化程度低。目前，現有的行業級以上的標準無法滿足新一代發動機對于高溫、高強度、高抗疲勞性的使用需求，需要構建涵蓋產品、技術規范、熱表處理及安裝使用等標準在內的完善的標準體系。

（2）發動機緊固件配套材料及表面防護技術落后。

現有的國產高溫合金材料在批次穩定性及生產加工性能方面仍與國外存在較大差距，鍍銀層、二硫化鉬層的厚度結合力、耐腐蝕性能仍有待提升，發動機緊固件配套材料及表面防護技術已經成為制約航空高端緊固件發展的重要問題之一。

（3）發動機緊固件連接技術缺少系統的研究支撐。

現有高溫合金緊固件缺少安裝力矩-預緊力關系，導致發動機緊固件在安裝及拆卸過程中容易出現拆卸力矩過大導致頭部打滑及螺栓擰斷等現象，發動機緊固件安裝質量問題頻發。

5、結束語

隨著航空發動機技術的迅速發展，發動機緊固件已成為一個龐大的產品體系，為滿足航空發動機更高性能的要求，未來的航空發動機緊固件研制周期越來越短，性能要求越來越高，新材料新技術應用越來越多。針對航空發動機緊固件設計、制造及使用方面存在的各種問題，需要構建完善的涵蓋產品、材料、熱表及安裝等技術標準在內的發動機緊固件標準體系，用標準打通“設計-制造-使用-維護”全流程，實現發動機緊固件由“小零件”到標準件的轉變。此外，需要重點開展發動機緊固件用原材料及先進表面防護技術的攻關，  并對研制的國產產品系統開展安裝技術研究，從而提升發動機緊固件連接質量，解決發動機緊固件安裝質量頻發的問題。

參考文獻：

[1]NASM1515-2011，航空航天緊固件系統[Z].

[2]張寶嶺，高華.關于建設民用航空發動機標準件/通用小零件數據庫的幾點思考[J].科技視界，2018（16）：44-45+18.

[3]隋明麗，張輝.發動機高溫合金緊固件高溫粘結研究[J].航空標準化與質量，2012（3）：14-16.

[4]劉存.航空發動機轉子連接螺栓預緊力與疲勞壽命研究[D].南京：南京航空航天大學，2009.
