鈦合金是一種高性能的金屬材料，因其具有獨特的物理與化學特性，在航空航天、生物醫(yī)學以及汽車制造等高新技術領域得到了廣泛地應用。然而，在高溫、高壓等極端工作環(huán)境下，鈦合金的性能往往會受到顯著影響，特別是其高溫蠕變性能，成為制約其長期穩(wěn)定服役的關鍵因素。高溫蠕變是指鈦合金在高溫的作用下，逐漸出現塑性變形的現象，其直接影響合金在高溫環(huán)境下的長期穩(wěn)定性和工作壽命。對于鈦合金而言，高溫蠕變性能不僅關乎其在高溫條件下的力學性能保持，還與其微觀組織的穩(wěn)定性密切相關。因此，深入分析鈦合金在高溫環(huán)境下的蠕變行為，并通過有效的熱處理工藝對合金微觀組織進行調控，成為當前材料科學研究的重要課題之一。

1、實驗材料與方法

1.1實驗材料與設備

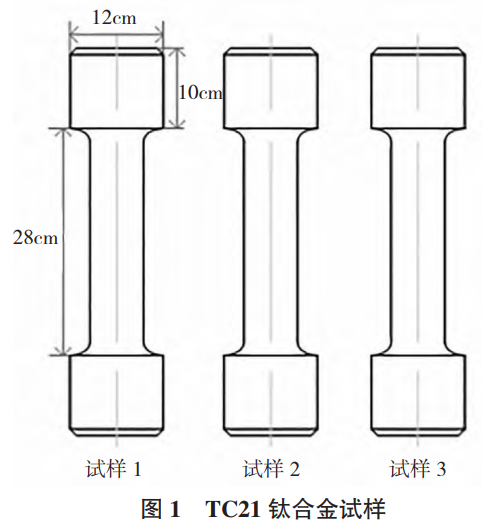

實驗的研究對象為TC21鈦合金，是一種典型的α+β雙相鈦合金，以Ti作為基本元素，并包含了Al、V、Cr、Fe等合金化元素，因其優(yōu)異的綜合力學性能和高溫穩(wěn)定性，在各個領域中得到廣泛應用[1]。為確保實驗結果的準確性和可靠性，本次實驗從同一批次生產的TC21鈦合金板材中，采用線切割技術精確切取了3個圓柱試樣，如圖1所示。

與此同時，文章采用固溶處理爐、時效處理爐、JEOLJSM-7800F型號掃描電子顯微鏡（SEM）以及Instron8801型號的高溫蠕變試驗機，作為本次實驗設備。

1.2實驗方案

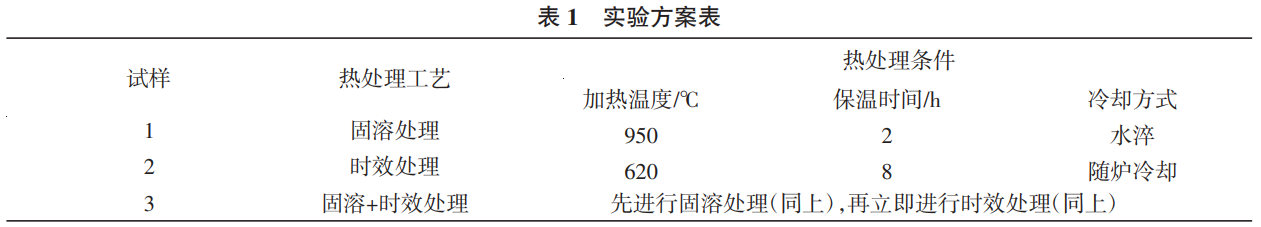

在本次展開的熱處理工藝對鈦合金微觀組織及高溫蠕變性能的影響的實驗中，綜合考慮TC21鈦合金的特性與實際應用情況，設計了三種不同的熱處理方案[2]，具體方案設計如表1所示。

如表1所示，在本次實驗中，分別對TC21鈦合金試樣1、2、3進行了固溶處理、時效處理、固溶結合時效處理。首先，本次實驗設計固溶處理方案如下：將TC21鈦合金樣品置于真空或惰性氣體保護的高溫爐中，將樣品加熱至950℃并保持溫度恒定2h，以確保充分的熱擴散與微觀結構演變；隨后采用水淬方式將樣品迅速冷卻至室溫，以保留樣品固溶狀態(tài)。其次，本次實驗設計時效處理方案為：在設置了較低溫度620℃的時效處理爐中進行TC21鈦合金加熱，并進行長達8h的保溫，以此促進溶質原子的均勻析出，同時避免粗大析出物的形成。最后，本次實驗設計的固溶+時效復合處理方案為：先按照固溶處理方案進行操作，確保形成了均勻的過飽和固溶體后，立即轉至時效處理階段，促使基體中析出細小的強化相[3]。實現微觀組織的精細調控，進一步提升合金的綜合性能。這一過程實現了對鈦合金微觀組織的調整與控制，從而有效提升合金強度、韌性等綜合性能。

1.3實驗方法與步驟

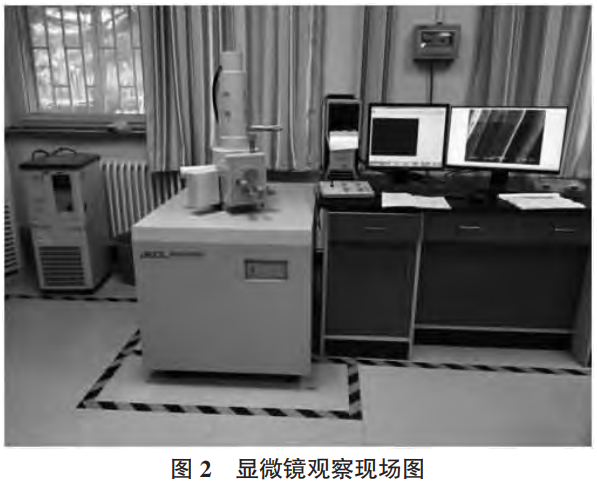

在完成實驗材料與設備的準備、實驗方案的設計后，即可正式展開熱處理工藝對鈦合金微觀組織及高溫蠕變性能的影響實驗。首先，將切割好的TC21鈦合金試樣進行清洗、去油處理，確保表面干凈無污染后，按照表1中的實驗方案與條件，分別對試樣進行三種不同工藝的熱處理。然后，采用JEOLJSM-7800F型號掃描電子顯微鏡對經不同熱處理后的鈦合金樣品進行微觀組織觀察[4]，現場如圖2所示。

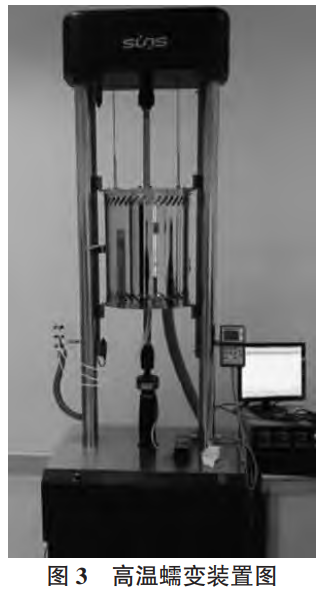

樣品在觀察前需進行機械拋光至無劃痕，隨后進行電解拋光以消除表面應力層。觀察過程中，并進一步分析試樣析出相的形態(tài)特征、幾何尺寸和在基體中的分布格局，文章引入了背散射電子成像技術，以此區(qū)分基體相與析出相，探討析出相對材料性能的影響。最后，在Instron8801型號的高溫蠕變試驗機上進行TC21鈦合金試樣的高溫蠕變性能測試[5]，如圖3所示。

在TC21鈦合金試樣的高溫蠕變性能測試前，設定測試溫度為600℃，采用恒定應力加載模式，根據鈦合金的實際應用需求，選擇適宜的應力水平（300MPa）。在測試過程中，連續(xù)記錄各樣品的蠕變應變隨時間的變化數據，直至達到預設的蠕變斷裂時間或滿足實驗終止條件，根據蠕變應變與時間數據，計算蠕變速率關鍵參數，評估鈦合金的高溫蠕變抗力。

2、實驗結果與分析

2.1熱處理工藝對試樣微觀組織的影響

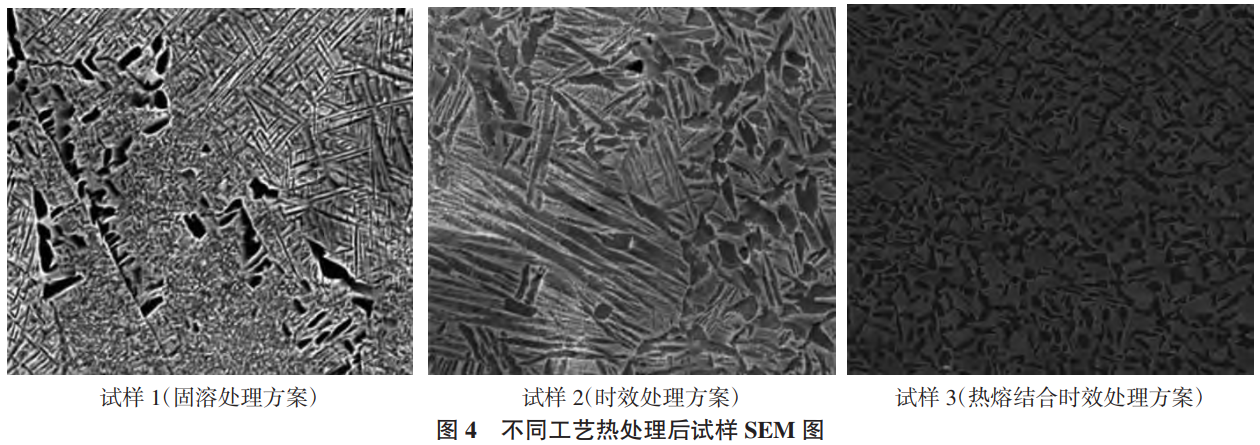

在探究熱處理工藝對鈦合金微觀組織的影響時，文章通過掃描電子顯微鏡，分別觀察了3種工藝處理后的TC21鈦合金微觀組織結構，如圖4所示。

從圖4中可以看出，經過固溶處理后，圖4試樣1的TC21鈦合金中形成了α初生相（α_p）和β轉變組織（β_t），其中αp相呈等軸狀，尺寸較小，且分布更為均勻，而β_t組織則呈現為網籃狀結構，層狀結構更為細密。經過時效處理后，圖4試樣2的TC21鈦合金中出現了大量的次生α相，這些α相呈針狀或片狀，彌散分布在β基體中。經過熱熔結合時效處理后，圖4試樣3的TC21鈦合金中形成了更為細密的α+β雙相組織，且α_p相與βt組織的界面更為清晰，這種組織結構具有更為優(yōu)越的強度與韌性等物理特性。因此，不同的熱處理工藝對試樣的微觀組織具有顯著影響，進而影響其力學性能：固溶處理通過高溫加熱使圖4試樣1的TC21鈦合金中的元素充分擴散，隨后快速冷卻以抑制析出相的形成，進而獲得均勻的過飽和固溶體，雖然其塑性和韌性較佳，但強度與硬度難以保證；而時效處理通過在一定溫度下保溫，使圖4試樣2的TC21鈦合金中的亞穩(wěn)相發(fā)生分解，析出次生α相，以此提高了試樣的強度和硬度，但無法兼顧試樣的塑性與韌性；固溶+時效處理結合了兩種熱處理工藝的優(yōu)點，可以獲得具有全面且良好力學性能的鈦合金。

2.2熱處理對試樣高溫蠕變性能的影響

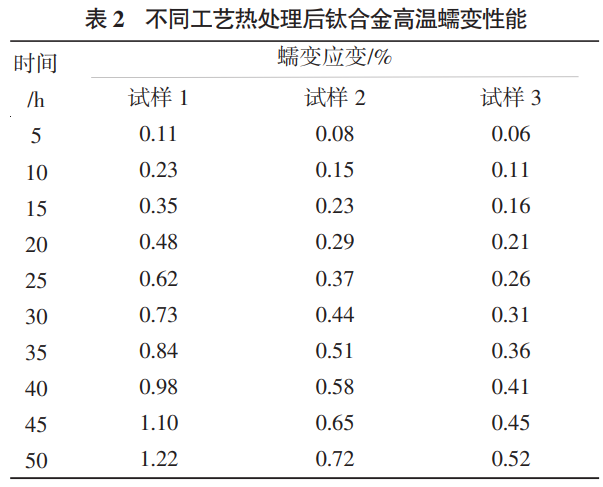

在探究熱處理工藝對鈦合金高溫蠕變性能的影響時，文章先采用Instron8801型號的高溫蠕變試驗機進行了各試樣的高溫壓縮蠕變，再采集并記錄了三種工藝處理后的TC21鈦合金蠕變應變測試數據，具體結果，如表2所示。

根據表2數據可知，固溶處理通過均勻化TC21鈦合金元素分布，減少了晶界和相界的缺陷，從而在一定程度上降低了蠕變速率，提升合金的塑性和韌性。然而，單純的固溶處理未形成有效的強化相，導致鈦合金蠕變應變隨時間增長較快，在第50h蠕變應變增長至1.22%，其抗蠕變能力較弱。時效處理通過析出細小均勻的相，有效強化了試樣的基體，阻礙了蠕變過程中晶體的滑移和變形，進而提高TC21鈦合金的抗蠕變性能，在第50h蠕變應變僅增長至0.72%。而固溶+時效處理綜合了固溶處理和時效處理的優(yōu)點，既消除了合金內部的應力集中和缺陷，又通過析出相強化了基體。此工藝下的TC21鈦合金在高溫蠕變測試中表現出最優(yōu)異的性能，蠕變應變增長最為緩慢，在第50h蠕變應變僅增長至0.52%。因此，不同熱處理工藝對TC21鈦合金的高溫蠕變性能具有顯著影響：固溶處理雖能改善合金的塑性和韌性，但對蠕變性能的提升有限；時效處理通過析出強化顯著提高了合金的抗蠕變性能；而固溶+時效處理則綜合了兩者的優(yōu)點，獲得了最優(yōu)異的蠕變性能。在實際應用中，推薦采用固溶+時效處理工藝以提高TC21鈦合金在高溫條件下的使用壽命和可靠性。

3、結束語

文章通過實驗分析的方式，揭示了不同熱處理工藝與鈦合金微觀組織特征、高溫蠕變性能之間的內在聯(lián)系，得到研究結果：不同熱處理工藝對鈦合金微觀組織和高溫蠕變性能具有顯著影響，其中固溶結合時效的復合熱處理工藝可以細化鈦合金試樣的晶粒、優(yōu)化析出相分布，形成α+β雙相組織，進而提升鈦合金的力學性能和抗蠕變性能。文章研究結果不僅豐富了鈦合金材料熱處理理論，也為優(yōu)化熱處理工藝、提升鈦合金在高溫環(huán)境下的應用性能提供了實驗依據和理論指導。未來，將進一步細化熱處理工藝參數，探索更加精細化的微觀組織調控方法，并深入研究鈦合金在高溫蠕變過程中的微觀機制，以期優(yōu)化鈦合金材料的高溫性能。

參考文獻

[1]邵光保，胡進，占克勤，等.置氫Ti65鈦合金高溫流變行為和熱加工性能[J].鍛壓技術，2023，48（8）：253-260.

[2]鐘修楊，鄧同生，朱志云，等.時效處理對稀土鈧微合金化鈦合金組織與性能的影響[J].金屬熱處理，2022，47（7）：40-46.

[3]徐智博，楊建凱，肖樹龍，等.熱處理對（TiB+TiC）/Ti-B20復合材料拉伸性能和蠕變性能的影響[J].中國有色金屬學報，2023，33（11）：3722-3732.

[4]黃健康，吳昊盛，于曉全，等.鈦合金電弧增材制造工藝及微觀組織調控的研究現狀[J].材料導報，2023，37（14）：101-106.

[5]張曉園，劉向宏，杜予晅，等.TC25G鈦合金高溫變形組織演變及強塑性研究[J].稀有金屬材料與工程，2023，52（12）：4227-4237.

相關鏈接
