前言
螺栓連接結構具有緊固、連接、密封等功能，廣泛 應用于塔式起重機、施工升降機等設備，是起重機的重 要裝配方式。在螺栓服役過程中，常常由于安裝不當、 頻繁裝卸貨物、振動、回轉、風載等因素影響和外載荷 作用，最終導致螺栓的松弛或斷裂，繼而引發嚴重的安 全事故。 近年來，設備運行過程中發生螺栓斷裂，嚴重者造 成起重機倒塌的事故案例屢見不鮮，造成的經濟損失與 社會負面影響相當之大。Harish 等[1]的研究表明，緊固 件連接結構主要受軸向載荷、剪切載荷與接觸面摩擦力 的作用，這些因素決定了螺栓的塑性變形，影響螺栓的 安全狀態。在多個螺栓協同工作以緊固法蘭結構的情況 下，整個螺栓組具有一定的容忍度，能夠應對少量螺栓 的輕微松動。然而，當失效的螺栓數量逐漸增加時，由 于載荷分布變得不均衡，最終可能導致螺栓發生斷裂。 這一從螺栓開始松動到最終斷裂的過程，可能會持續數 小時至數天不等[2]。 本文通過超聲波的聲彈性原理，對受多向載荷的起 重機螺栓進行檢測，及時發現應力異常的螺栓，以避免 發生螺栓失效的事故，從而保障起重機械安全運行。
1、超聲波檢測原理

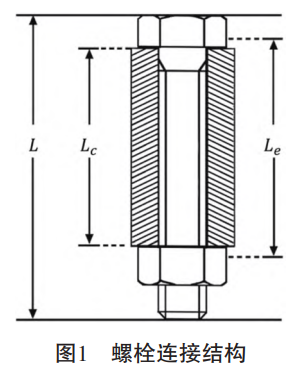

聲彈性效應是使用超聲縱波測量螺栓應力的理論基 礎，該理論前提是認為固 體是超彈性的，在變形過程中只發生彈性變形。根據聲彈性原理基本假設，且當固體各向同性時，可得到 超聲波在固體中傳播速度和應力之間關系[3，4]。 對于用于緊固連接的螺栓，簡化結構如圖 1所示。
在對螺母施加預緊力時，只有部分螺栓結構受到預緊力 產生的軸向應力，其他部分并沒有軸向應力存在。由公 式（1）可知載荷對螺栓 TOF 變化的影響為：
其中：Le為螺栓有效長度，對于鐵基合金材料螺 栓，E是彈性模量約為5×1012Pa，CL為超聲波應力測量系 數約為-1.5×10-11，同時，σ為應力一般不超過1000MPa。由此可知加載預緊力后超聲飛行時間變化量Δt與應 力σ成線性關系，由于螺栓橫截面積不變，故超聲飛行 時間變化量Δt與預緊載荷F也成線性關系。
2、實驗分析
2.1 聲彈性數值模擬

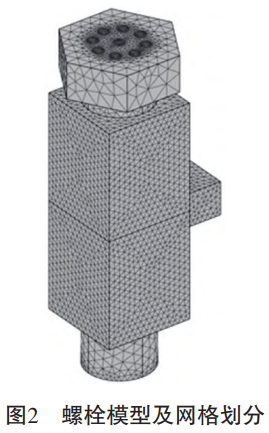

建模過程采用毫米、秒、千克 單位制，其中螺栓套等材料為Q235D，材料性能參 數：彈性模量為200GPa，泊松比為0.3，密度為7850kg/ m3。連接螺栓采用10.9級的M20高強螺栓，螺栓材料為 30CrMnSi：彈性模量為202GPa，泊松比為0.30，密度為 7850kg/m3。 為了方便固體力學仿真與之后的聲彈性效應仿真， 建立單顆螺栓模型，并添加了墊塊防止螺栓表面上的橫 向載荷過于集中。通常，塔架螺栓在有限元仿真中，由 于螺紋和墊片對螺栓變形影響較小，且螺紋和墊片在網 格劃分時會增加計算負擔，故在建模時忽略了螺紋和墊 片。為了對對螺栓采用極細化網格，法蘭結構采用細化 網格。共有54678個域單元、6747個邊界單元和619個邊單元。劃分后的網格如圖2所示。

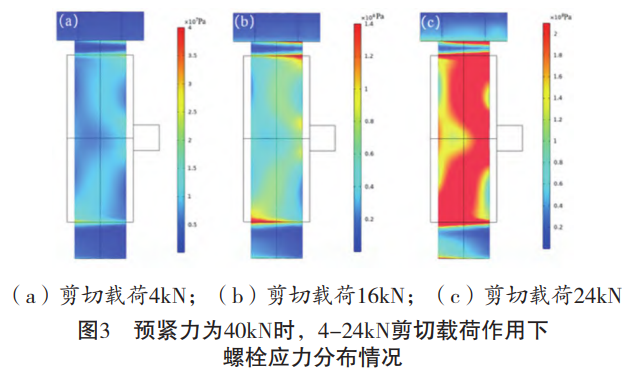

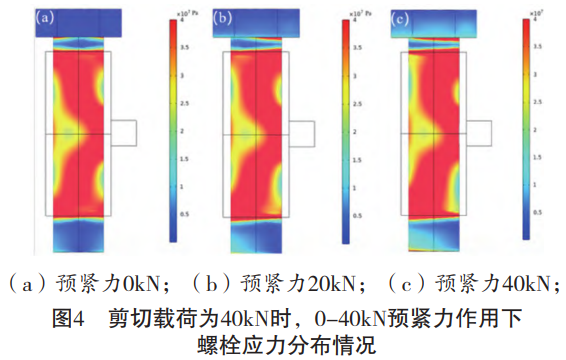

使用COMSOL仿真軟件，固定螺栓和法蘭的底部， 分別在不同方向對模型施加面載荷，最終對法蘭螺栓施 加不同預緊力與橫向剪切力后，分別計算不同載荷施 加后模型穩態結果，得到相應的應力分布情況及形變 情況。以20kN為梯度，共三組不同預緊力；以4kN為梯 度，共七組不同剪切載荷。當預緊力固定為40kN時不 同剪切載荷下螺栓的應力分布剖面圖如圖3所示，當剪 切力固定為40kN時不同預緊力下螺栓的應力分布剖面 圖如圖4所示。
由圖3所示，預緊力一定的情況下，剪切載荷施加 在墊塊上，墊塊與法蘭接觸的部位顯示應力最大，隨著 剪切載荷的逐步增加，螺栓內部應力也逐漸增大，由顏 色差異可以區分，螺栓受力的一段由于產生彎曲導致壓 縮變形，另一端則出現了拉伸變形。

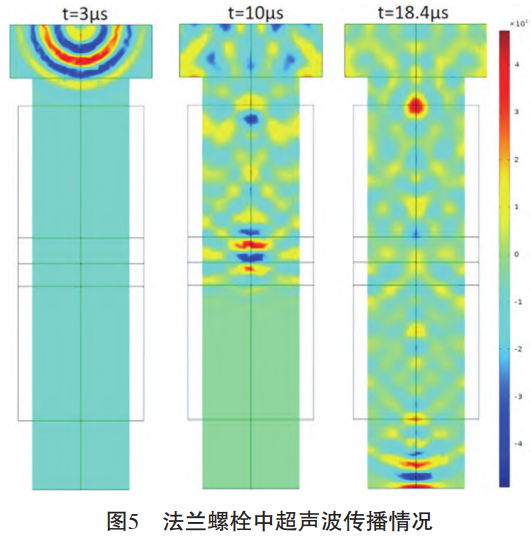

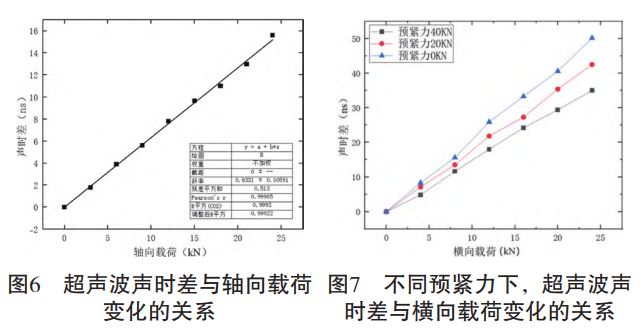

由圖4所示，剪切力一定的情況下，增加螺栓軸向 預緊力，法蘭作為橫向剪切載荷的載體，其覆蓋在螺栓的區域上的應力發生變化，主要是因為螺母施加的預緊 力，減小了螺栓的剪切變形，導致更多軸向方向的應力 發生了變化。最大應力值隨著剪切載荷與預緊力的增大 而增大。其中最大應力值為1150MPa，螺栓的屈服強度 為885MPa，預緊力達到40kN時螺栓超過失效強度，故 之后實驗只加載至20kN。 使用有限元仿真軟件將固體力學與聲學仿真模塊進 行耦合，從而得到內部存在不同應力分布的螺栓中的超 聲波波速與聲程的變化，探究不同軸向預緊力與橫向剪 切力的作用下超聲波飛行時間的變化規律。 圖5為螺栓中心截面的聲壓圖，分別是螺栓在40kN 預緊力和24kN橫向剪切力作用下，超聲傳感器中產生 的超聲波在3μs、10μs、18.4μs時的傳播情況。固定 螺栓端部，對螺栓端面施加軸向的拉伸力，計算出不同 軸向載荷作用下超聲波的飛行時間，將飛行時間差與軸 向載荷曲線進行擬合，擬合曲線如圖6所示?？v波的線 性擬合方程為y=0.6331x+36800，該擬合曲線的線性回 歸系數R2=0.99922。 在施加一定預緊力之后，在墊塊處施加橫向載荷， 圖7是超聲傳感器在不同預緊力下超聲波聲時差與橫向 載荷變化的關系，可以看到隨著預緊力增大，聲時-橫 向載荷曲線斜率逐漸減小，由2.073減小為1.472。說明 螺母施加的預緊力，減小了螺栓的剪切變形，導致更多 軸向方向的應力發生了變化。
2.2 超聲波測量實驗

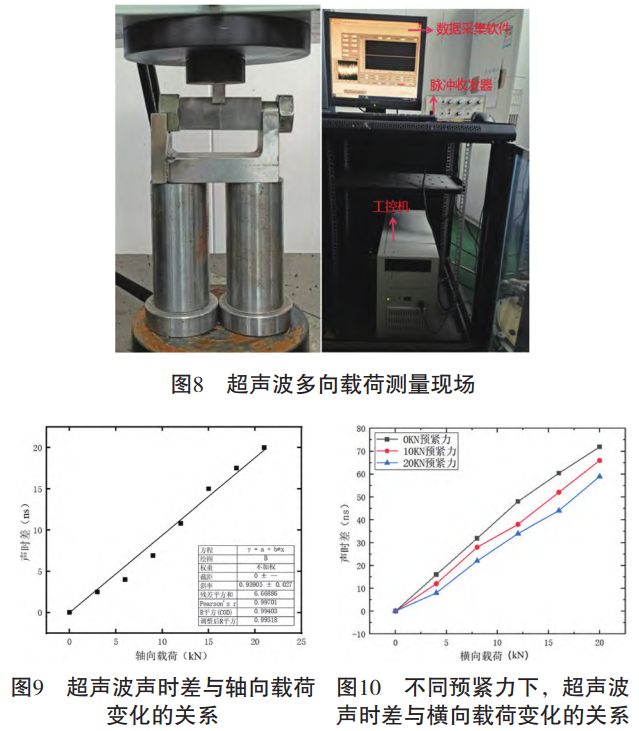

使用合適的夾具和墊片將螺栓固定于拉伸機上，在室溫恒定為20℃條件下，通過軸向的拉伸實驗，得到了不同軸向載荷作用下中心電極產生超聲波的飛行時間，將飛行時間差與軸向載荷曲線進行擬合，擬合曲線如圖9所示。其中縱波的線性擬合方程為y=0.93905x+32966，該擬合曲線的線性回歸系數 R2=0.99318?？梢钥吹角€都具有很好的線性度，意味著每當軸向載荷增加1kN，將導致M20法蘭螺栓縱波超 聲波飛行時間增加0.93ns，將螺栓放入如圖8所示的模 具中，通過扳手對法蘭螺栓施加不同預緊力后，使用液 壓拉伸機對螺栓施加剪切載荷，不同電極的縱橫波聲時 差隨橫向載荷變化規律如圖10所示。在預緊力一定的情 況下，隨著橫向載荷的增加，超聲波在螺栓中的飛行 時間逐漸變長。預緊力為0kN、10kN、20kN時，螺栓聲 時-橫向載荷曲線斜率分別為3.74、3.27、2.84，隨著預 緊力的增加，聲時-橫向載荷曲線斜率逐漸減小。 實驗擬合曲線與仿真擬合曲線規律基本一致，由于 仿真無法模擬超聲設備的真實激發狀態，導致實驗擬合曲線斜率與仿真擬合曲線斜率有所偏差，但是無論何種 狀態，都可以通過標定曲線有效監測螺栓軸力。
3、結論
1)起重機緊固件在受到單向力時，螺內部應力隨 著單向應力的增大逐漸增大，根據實驗結果可知，隨著應力增加超聲波在螺栓中的飛行時間也逐漸增加。
2)當軸向載荷和剪切載荷同時施加時部分應力相 互抵消，隨著預緊力的增加，聲時-橫向載荷曲線斜率 逐漸減小。 基于上述結論，對同批次的起重機緊固螺栓進行多 向載荷的聲彈性標定，將超聲波飛行時間與所受應力進 行線性擬合，最終獲得不同預緊力之下，聲時-橫向載 荷的標定系數。之后，運用超聲探頭對服役螺栓進行測 量，對比相應的標定曲線。若聲時差所對應的應力與規 定應力不符，則表明該螺栓異常需要及時處理。 總之，上述方法在不損傷待測螺栓的前提下，可以 高效地檢測并發現服役起重機中應力異常的螺栓，從而 避免因其失效帶來的安全事故。
